SANY SY135C SY135C8I2K EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-73-21 |
21 |
A229900003104 |
1 |
T型抱箍 |
Anchor ear, T-type |
2-73-22 |
22 |
10181386 |
2 |
空滤报箍 |
Clip, air cleaner |
2-73-23 |
23 |
60053691 |
1 |
压力传感器 |
Sensor, pressure |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

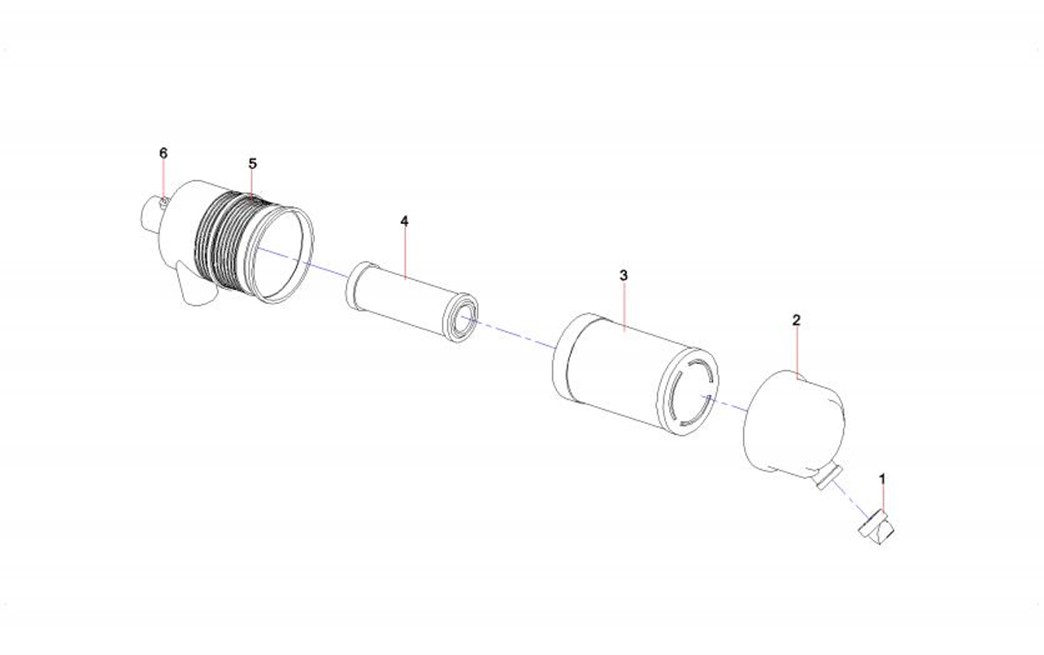

2-75-1 |
1 |
60078235 |
1 |
排尘阀 |
Valve, dust |
2-75-2 |
2 |
60180746 |
1 |
后盖总成 |
Cover AS, rear |
2-75-3 |
3 |
B222100000501 |
1 |
空气滤清器安全滤芯 |
Element, safety, air cleaner |
2-75-4 |
4 |
B222100000500 |
1 |
空气滤清器主滤芯 |
Element, primary, air cleaner |
2-75-5 |
5 |
60180747 |
1 |
壳体总成 |
Body Assembly |
2-75-6 |
6 |
60180748 |
1 |
堵头 |
Plug |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

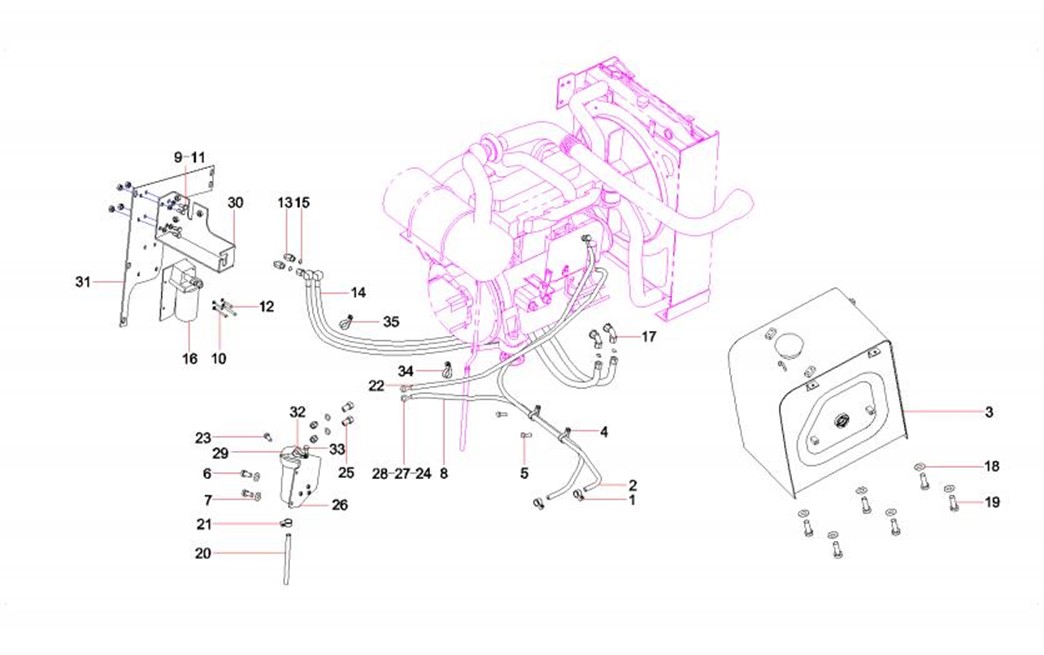

2-79-1 |
1 |
21053360 |
6 |
软管环箍 |
Clip, hose |
2-79-2 |
2 |
10787728 |
1 |
回油管 |
Hose AS |
2-79-3 |
3 |
A810102021125 |
1 |
燃油箱总成 |
Tank GP, fuel |
2-79-4 |
4 |
60149607 |
3 |
线束固定夹 |
Clamp, harness |
2-79-5 |
5 |
A210111000199 |
5 |
螺栓 |
Bolt |
2-79-6 |
6 |
A210111000037 |
7 |
螺栓 |
Bolt |
2-79-7 |
7 |
A210404000004 |
7 |
垫圈 |
False |
2-79-8 |
8 |
10145222 |
1 |
预滤进油管 |
Hose, fuel inlet, primary filter |
2-79-9 |
9 |
A210111000011 |
4 |
螺栓 |
Bolt |
2-79-10 |
10 |
A210204000005 |
2 |
螺钉 |
Screw |
2-79-11 |
11 |
A210405000011 |
10 |
垫圈 |
False |
2-79-12 |
12 |
A210204000477 |
2 |
螺钉M10×110GB70.1 10.9级 |
Screw |
2-79-13 |
13 |
A820205000942 |
4 |
接头 |
Connector |
2-79-14 |
14 |
60044059 |
2 |
机油胶管 |
Hose, oil |
2-79-15 |
15 |
B230101000356 |
4 |
O形圈 |
O-ring |
2-79-16 |
16 |
B222100000398 |
1 |
机油滤清器 |
Filter, engine oil |
2-79-17 |
17 |
B210780000028 |
2 |
管接头 |
Connector, pipe |
2-79-18 |
18 |
A210491000118 |
6 |
垫圈 |
Washer |
2-79-19 |
19 |
A210204000198 |
6 |
螺钉M16×35GB70.1 10.9级 |
False |
2-79-20 |
20 |
11127565 |
1 |
放水管 |
Tube, water drain |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-81-21 |
21 |
A229900001345 |
1 |
软管环箍 |
Hoop, hose |
2-81-22 |
22 |
A820606020522 |
1 |
软管 |
Hose |
2-81-23 |
23 |
21005186 |
1 |
螺栓M10×40GB5783 10.9级 |
Bolt |
2-81-24 |
24 |
60018586 |
2 |
燃油管总成 |
Hose GP, fuel |
2-81-25 |
25 |
A210111000295 |
2 |
螺栓 |
Bolt |
2-81-26 |
26 |
10853100 |
1 |
燃油粗滤安装板 |
Base, filter, fuel, primary |
2-81-27 |
27 |
60064766 |
2 |
铰接螺栓 |
Link bolt |
2-81-28 |
28 |
60064764 |
4 |
垫片 |
Shim |
2-81-29 |
29 |
60064763 |
1 |
燃油粗滤器 |
Filter, fuel (primary) |
2-81-30 |
30 |
11730317 |
1 |
定位架 |
Rack, positioning |
2-81-31 |
31 |
11732089 |
1 |
安装架 |
Frame, mounting |
2-81-32 |
32 |
60083322 |
1 |
线夹 |
Clip, wire |
2-81-33 |
33 |
A210111000089 |
1 |
螺栓 |
Bolt |
2-81-34 |
34 |
60149606 |
2 |
线束固定夹 |
Clamp, harness |
2-81-35 |
35 |
60086357 |
1 |
线束固定夹 |
Clamp, harness |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

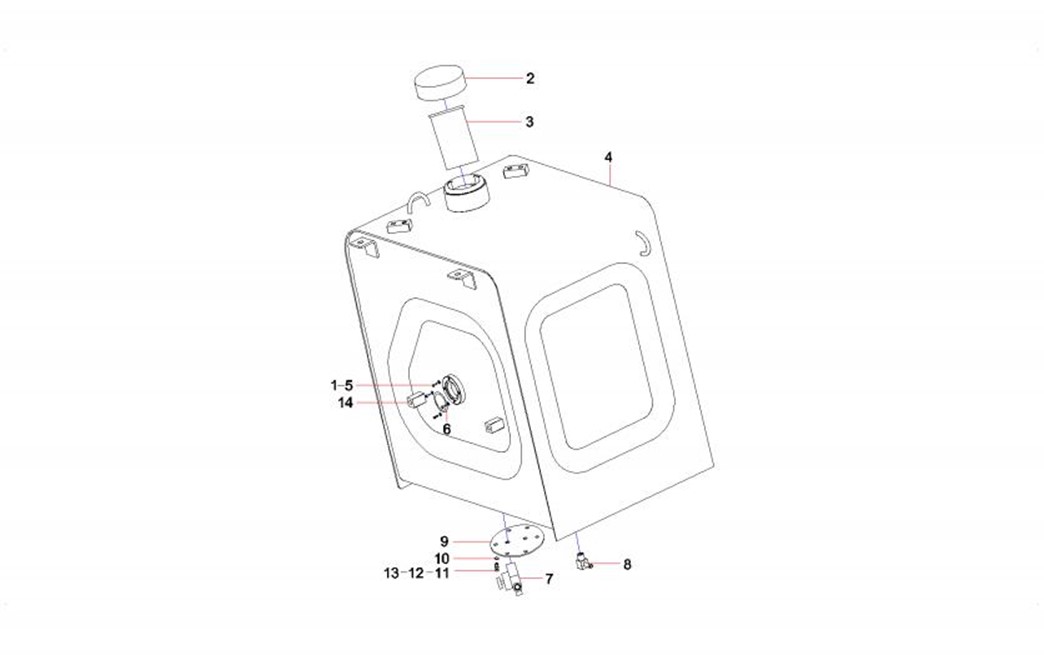

2-83-1 |
1 |
A210204000129 |
4 |
螺钉 |
Screw |
2-83-2 |
2 |
A290000002193 |
1 |
燃油箱锁盖 |
Cap AS, filter, fuel tank |
2-83-3 |
3 |
B222100000201 |
1 |
燃油滤清器 |
Strainer AS, fuel (float gauge) |
2-83-4 |
4 |
A810102021126 |
1 |
燃油箱 |
Tank, fuel |
2-83-5 |
5 |
A210405000006 |
4 |
垫圈 |
Washer |
2-83-6 |
6 |
B230101000457 |
1 |
O形圈 |
O-ring |
2-83-7 |
7 |
A229900000882 |
1 |
阀 |
Valve |
2-83-8 |
8 |
10210085 |
1 |
回油管接头 |
Connector, Fuel Return |
2-83-9 |
9 |
11166671 |
1 |
底盖 |
Cover, bottom |
2-83-10 |
10 |
A210609000352 |
1 |
O形圈 |
O-ring |
2-83-11 |
11 |
A210401000017 |
6 |
垫圈 |
False |
2-83-12 |
12 |
A210111000090 |
6 |
螺栓 |
Bolt |
2-83-13 |
13 |
A210405000007 |
6 |
垫圈 |
False |
2-83-14 |
14 |
60029642 |
1 |
液位传感器 |
Sensor GP, fuel level |
