SANY SY135C SY135C8I2K EXCAVATOR parts catalog 12
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-109-1 |
1 |
B229900005123 |
1 |
机油盖 |
Cap AS, Engine Oil Filler |
2-109-2 |
2 |
B229900005124 |
1 |
机油盖垫 |
Gasket, Oil Filler Cap |
2-109-3 |
3 |
B229900003133 |
3 |
气缸盖罩螺母垫圈 |
Shim |
2-109-4 |
4 |
B229900004634 |
3 |
垫圈 |
Washer |
2-109-5 |
5 |
60113855 |
3 |
盖罩螺帽 |
Nut |
2-109-6 |
6 |
B229900005891 |
1 |
气门室盖垫 |
Gasket |
2-109-7 |
7 |
60113936 |
1 |
汽缸盖罩 |
Cover, cylinder head |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

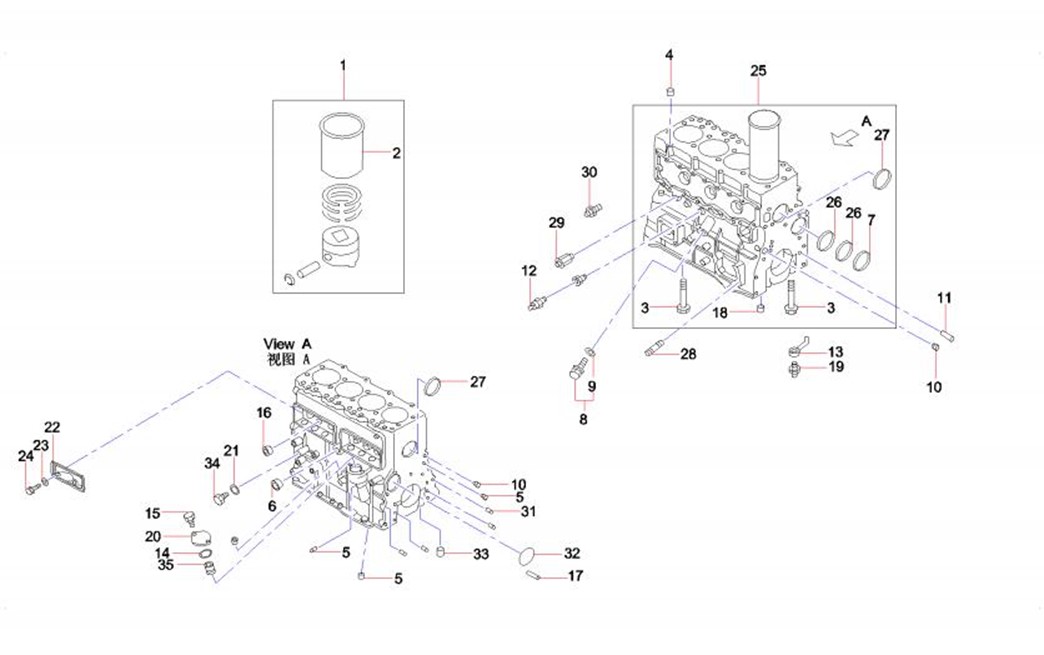

2-111-1 |
1 |
B229900003136 |
4 |
气缸套组件1级(四配套) |
Piston & rod kits |
2-111-2 |
2 |
B229900003134 |
4 |
气缸套1级 |
Liner, cylinder |
2-111-3 |
3 |
B229900004923 |
10 |
螺栓 |
Bolt |
2-111-4 |
4 |
B229900005056 |
2 |
销 |
Pin |
2-111-5 |
5 |
60007909 |
7 |
堵头 |
Plug |
2-111-6 |
6 |
B230101001781 |
1 |
密封环 |
Seal, ring |
2-111-7 |
7 |
B221500000288 |
1 |
凸轮轴轴承 |
Bearing, camshaft |
2-111-8 |
8 |
B220401001136 |
1 |
阀 |
Valve |
2-111-9 |
9 |
B229900004547 |
1 |
垫片 |
Shim |
2-111-10 |
10 |
B229900004671 |
2 |
堵头 |
Plug |
2-111-11 |
11 |
B229900005052 |
1 |
销 |
Pin |
2-111-12 |
12 |
B241200000952 |
1 |
机油压力报警开关 |
Switch, pressure |
2-111-13 |
13 |
B229900005119 |
4 |
喷嘴 |
Nozzle (Engine Oil) |
2-111-14 |
14 |
B229900004524 |
1 |
垫片 |
Shim |
2-111-15 |
15 |
B229900004903 |
2 |
螺栓 |
Bolt |
2-111-16 |
16 |
B229900004651 |
2 |
堵塞 |
Plug, Cup |
2-111-17 |
17 |
B229900005065 |
2 |
销 |
Pin |
2-111-18 |
18 |
B229900005055 |
1 |
销 |
Pin |
2-111-19 |
19 |
B220401001131 |
4 |
阀 |
Valve |
2-111-20 |
20 |
60007888 |
1 |
盖 |
Cover |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-113-21 |
21 |
B229900002660 |
1 |
垫片 |
Gasket |
2-113-22 |
22 |
B229900004259 |
1 |
盖 |
Cover |
2-113-23 |
23 |
60003470 |
4 |
垫圈 |
Washer |
2-113-24 |
24 |
60113896 |
2 |
螺栓 |
Bolt |
2-113-25 |
25 |
60113935 |
1 |
气缸体总成 |
Cylinder Block GP |
2-113-26 |
26 |
B221500000289 |
2 |
凸轮轴轴承 |
Bearing, camshaft |
2-113-27 |
27 |
60113791 |
2 |
前/后密封碗 |
Seal, oil, crankshaft, front & rear |
2-113-28 |
28 |
60113902 |
1 |
螺柱 |
Stud |
2-113-29 |
29 |
60113790 |
1 |
放水旋塞 |
Plug, water drain |
2-113-30 |
30 |
60113983 |
1 |
喷油泵喷嘴 |
Nozzle, fuel injection pump |
2-113-31 |
31 |
60113952 |
2 |
油封护圈 |
Ring, retainer, oil seal |
2-113-32 |
32 |
60113939 |
1 |
汽缸体后密封碗 |
Seal, oil, camshaft, rear |
2-113-33 |
33 |
60113792 |
1 |
油路塞 |
Plug |
2-113-34 |
34 |
60007913 |
1 |
堵头 |
Plug |
2-113-35 |
35 |
60113951 |
1 |
油泵驱动轴衬套 |
Sleeve, drive shaft, fuel injection |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

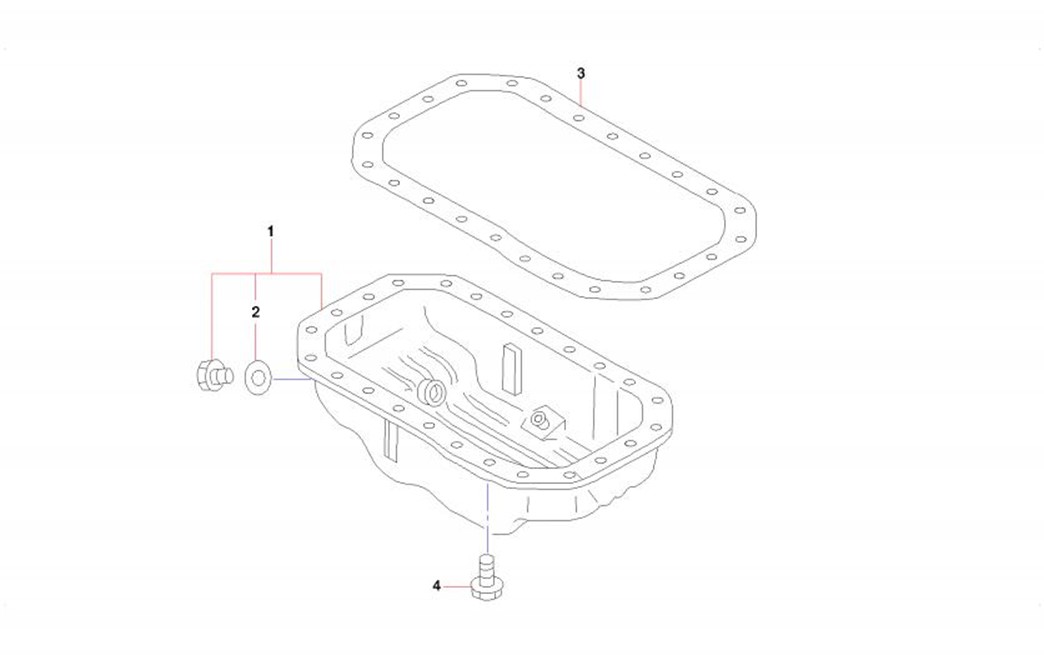

2-115-1 |
1 |
B229900005877 |
1 |
发动机油底壳 |
Pan, engine oil |
2-115-2 |
2 |
B230101001223 |
1 |
密封垫 |
Shim |
2-115-3 |
3 |
B230101001232 |
1 |
油底壳密封垫 |
Gasket |
2-115-4 |
4 |
B229900004911 |
24 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

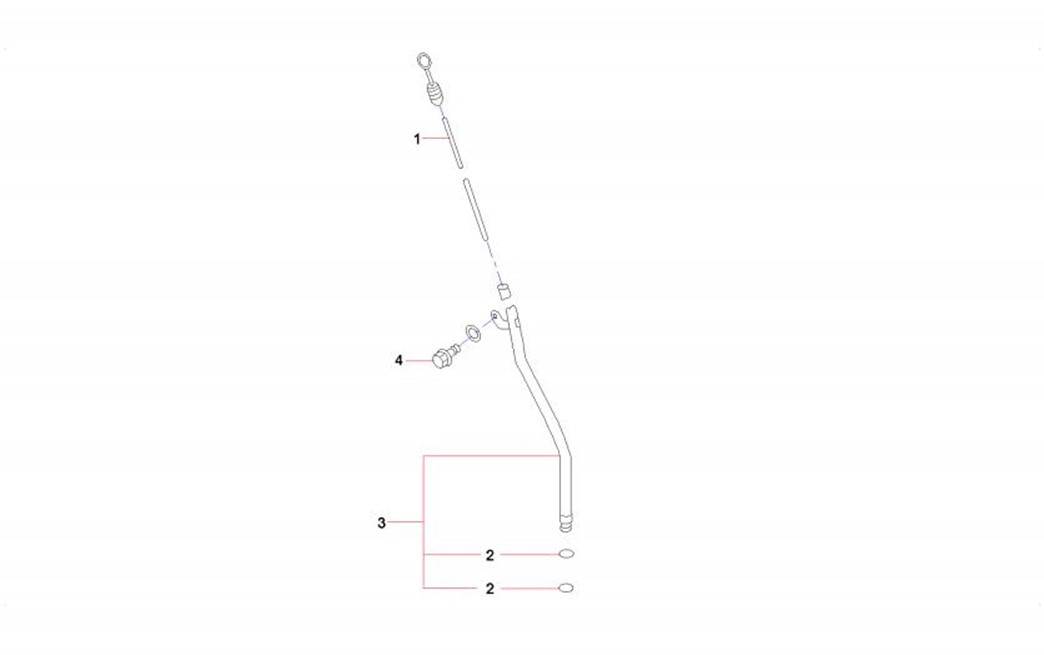

2-117-1 |
1 |
60113980 |
1 |
油位计 |
Gauge, engine oil level |
2-117-2 |
2 |
B229900004546 |
2 |
垫片 |
Shim |
2-117-3 |
3 |
60113961 |
1 |
油位计导管 |
Guide, level gauge, engine oil |
2-117-4 |
4 |
B229900004868 |
1 |
螺栓 M8×12 凸缘 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

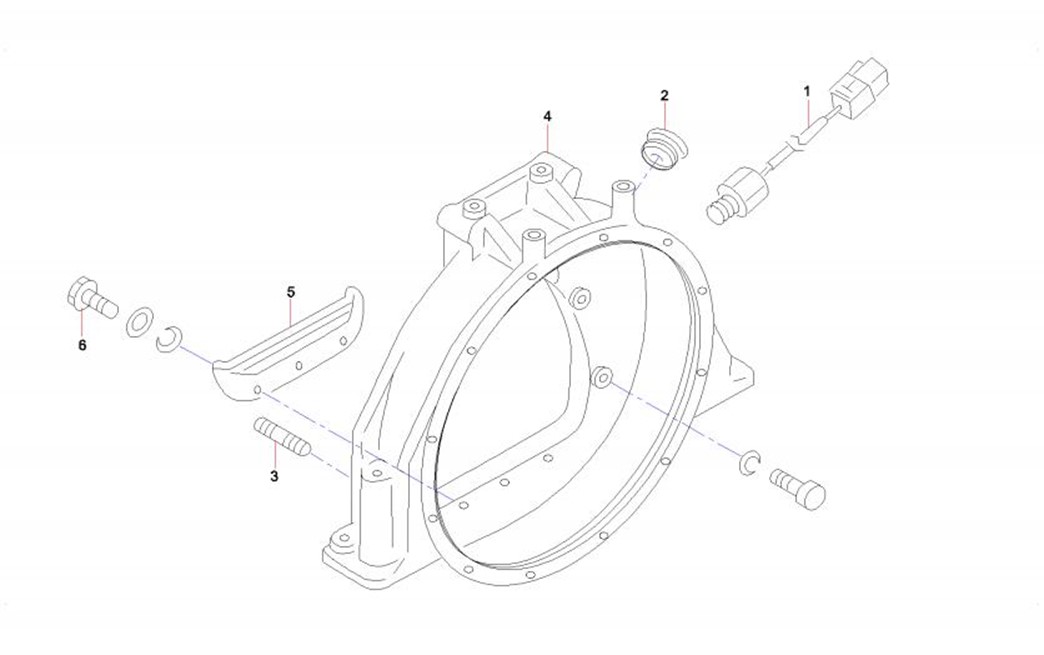

2-119-1 |
1 |
B240600000391 |
1 |
转速传感器 |
Sensor, speed |
2-119-2 |
2 |
60113793 |
1 |
正时检测孔盖 |
Cover |
2-119-3 |
3 |
60009155 |
2 |
起动机双头螺栓 |
Stud |
2-119-4 |
4 |
60113850 |
1 |
飞轮壳 |
Housing, flywheel |
2-119-5 |
5 |
60113851 |
1 |
飞轮壳防尘盖 |
Cover, dust |
2-119-6 |
6 |
60113879 |
3 |
螺栓 |
Bolt |
