SANY SY135C SY135C8I2K EXCAVATOR parts catalog 13
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-121-1 |
1 |
60007924 |
7 |
螺栓 |
Bolt |
2-121-2 |
2 |
B230101001229 |
1 |
曲轴后油封 |
Seal, oil |
2-121-3 |
3 |
60009148 |
1 |
密封垫 |
Gasket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

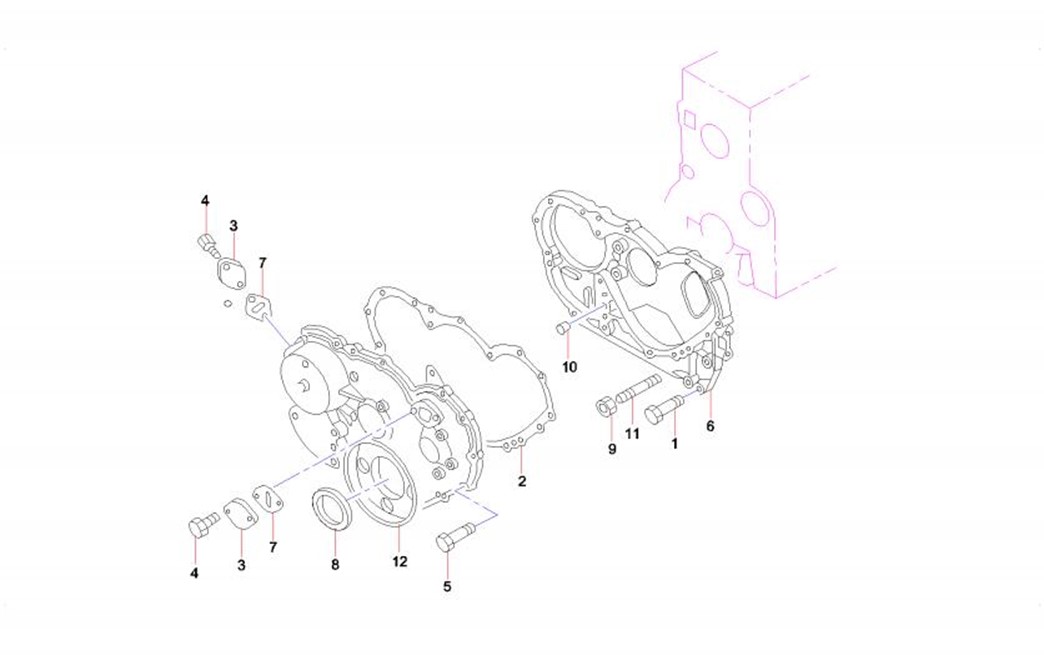

2-123-1 |
1 |
B229900004877 |
2 |
螺栓 |
Bolt |
2-123-2 |
2 |
60009149 |
1 |
密封垫 |
Gasket |
2-123-3 |
3 |
B229900004255 |
2 |
盖 |
Cover |
2-123-4 |
4 |
60007919 |
4 |
螺栓 |
Bolt |
2-123-5 |
5 |
B229900004873 |
8 |
螺栓 M8×22 凸缘 |
Bolt |
2-123-6 |
6 |
60113820 |
1 |
正时齿轮室 |
Chamber |
2-123-7 |
7 |
60003337 |
2 |
衬垫 |
Washer |
2-123-8 |
8 |
B230101001230 |
1 |
曲轴前油封 |
Seal, oil |
2-123-9 |
9 |
B229900004796 |
2 |
螺母 |
Nut |
2-123-10 |
10 |
60113824 |
1 |
齿轮室盖定位销 |
Dowel, cover, front housing |
2-123-11 |
11 |
60113825 |
2 |
齿轮室盖螺柱 |
Stud |
2-123-12 |
12 |
60113813 |
1 |
齿轮室盖 |
Cover, front housing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

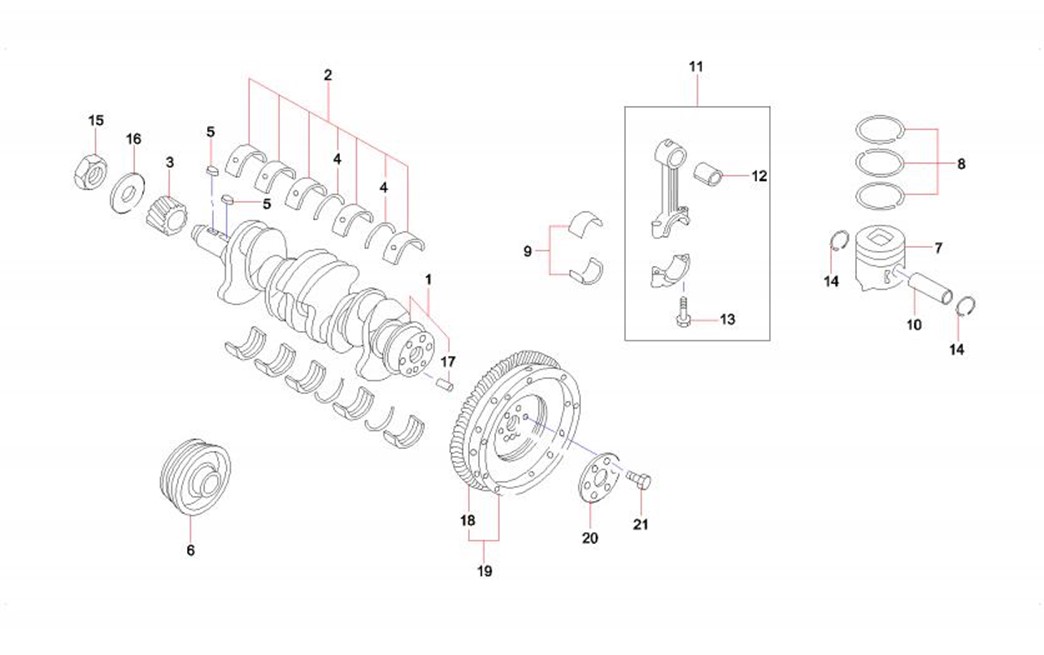

2-125-1 |
1 |
B229900003142 |
1 |
曲轴 |
Crankshaft |
2-125-2 |
2 |
B221500000287 |
1 |
曲轴轴承 |
Bearing, crankshaft |
2-125-3 |
3 |
B221801000033 |
1 |
齿轮 |
Gear |
2-125-4 |
4 |
B221500000290 |
2 |
止推轴承 |
Bearing, thrust |
2-125-5 |
5 |
B229900003143 |
2 |
曲轴键 |
Key, crankshaft |
2-125-6 |
6 |
60009156 |
1 |
曲轴皮带轮 |
Pulley, crankshaft |
2-125-7 |
7 |
B229900003123 |
4 |
活塞 |
Piston |
2-125-8 |
8 |
B210437000001 |
4 |
活塞环 |
Ring, piston |
2-125-9 |
9 |
B221500000286 |
4 |
连杆轴承 |
Shell, connecting rod bearing |
2-125-10 |
10 |
B229900003124 |
4 |
活塞销 |
Dowel, piston |
2-125-11 |
11 |
B229900003128 |
4 |
连杆总成 |
Conrod GP |
2-125-12 |
12 |
B229900004492 |
4 |
衬套 |
Sleeve |
2-125-13 |
13 |
B229900004938 |
8 |
螺栓 |
Bolt |
2-125-14 |
14 |
B229900004329 |
8 |
环 |
Ring |
2-125-15 |
15 |
60113876 |
1 |
螺母 |
Nut |
2-125-16 |
16 |
60113941 |
1 |
曲轴皮带轮垫圈 |
Washer |
2-125-17 |
17 |
60113852 |
1 |
飞轮销 |
Dowel, flywheel |
2-125-18 |
18 |
60113826 |
1 |
齿圈 |
Ring, gear |
2-125-19 |
19 |
60113848 |
1 |
飞轮 |
Flywheel |
2-125-20 |
20 |
60113849 |
1 |
飞轮垫圈 |
Plate, flywheel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-127-21 |
21 |
60113892 |
6 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

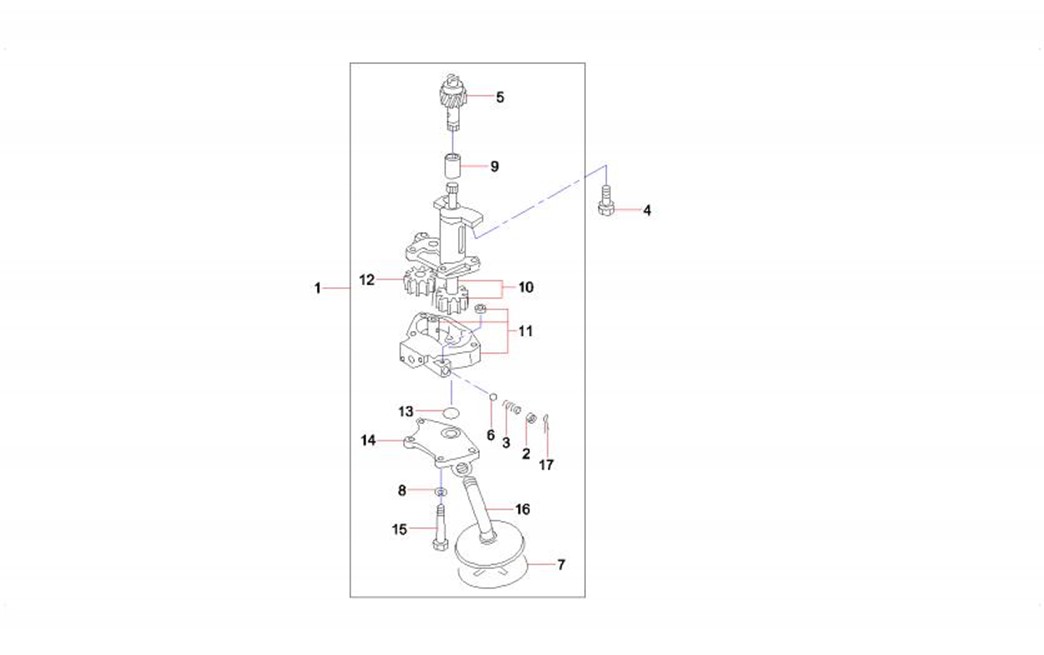

2-129-1 |
1 |
B220301000664 |
1 |
机油泵 |
Pump, engine oil |
2-129-2 |
2 |
B229900004514 |
1 |
弹簧座 |
Seat, spring |
2-129-3 |
3 |
B229900004504 |
1 |
弹簧 |
Spring |
2-129-4 |
4 |
B229900004881 |
1 |
螺栓 |
Bolt |
2-129-5 |
5 |
B221801000026 |
1 |
齿轮 |
Gear |
2-129-6 |
6 |
B229900004399 |
1 |
球 |
Ball |
2-129-7 |
7 |
60003533 |
1 |
滤网 |
Strainer |
2-129-8 |
8 |
B229900004204 |
4 |
挡圈 |
Ring, Retaining |
2-129-9 |
9 |
60113979 |
1 |
小齿轮轴联接器 |
Sleeve |
2-129-10 |
10 |
60113861 |
1 |
机油泵轴 |
Shaft, engine oil pump |
2-129-11 |
11 |
60113795 |
1 |
机油泵盖 |
Cover, engine oil pump |
2-129-12 |
12 |
60113815 |
1 |
机油泵从动齿轮 |
Gear, driven, engine oil pump |
2-129-13 |
13 |
60113860 |
1 |
机油泵密封垫 |
Gasket |
2-129-14 |
14 |
60113794 |
1 |
机油泵盖 |
Cover, engine oil pump |
2-129-15 |
15 |
60113891 |
4 |
螺栓 |
Bolt |
2-129-16 |
16 |
60113862 |
1 |
机油管总成 |
Tube GP, engine oil |
2-129-17 |
17 |
60113865 |
1 |
开口销 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

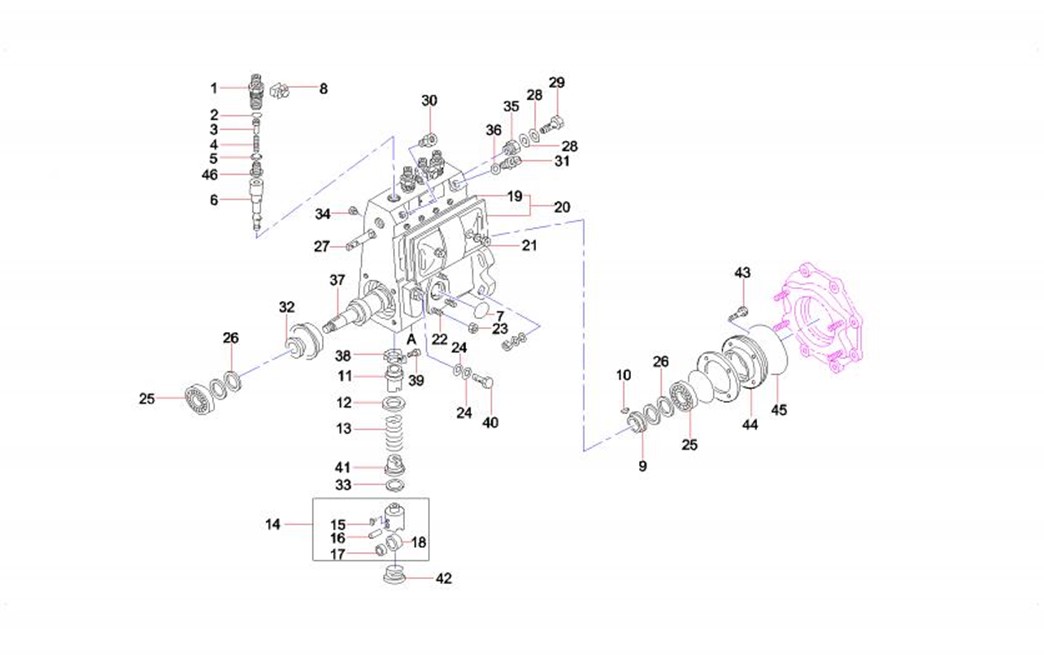

2-131-1 |
1 |
60003327 |
4 |
保持器 |
Retainer |
2-131-2 |
2 |
60003371 |
4 |
垫片 |
Shim |
2-131-3 |
3 |
60003285 |
4 |
塞 |
Plug |
2-131-4 |
4 |
60003350 |
4 |
弹簧 |
Spring |
2-131-5 |
5 |
60003376 |
4 |
垫片 |
Shim |
2-131-6 |
6 |
60009162 |
4 |
柱塞组件 |
Plunger AS |
2-131-7 |
7 |
60003631 |
4 |
密封垫 |
Seal, ring |
2-131-8 |
8 |
60003280 |
2 |
紧固片 |
Plate |
2-131-9 |
9 |
60003700 |
1 |
密封圈 |
Seal, O-ring |
2-131-10 |
10 |
60003518 |
1 |
键 |
Key |
2-131-11 |
11 |
60003719 |
4 |
控制套筒 |
Sleeve, spacer |
2-131-12 |
12 |
60003364 |
4 |
弹簧座 |
Seat, spring |
2-131-13 |
13 |
60003351 |
4 |
弹簧 |
Spring |
2-131-14 |
14 |
60003659 |
4 |
挺杆 |
Tappet |
2-131-15 |
15 |
60003368 |
4 |
定向块 |
Guide |
2-131-16 |
16 |
60003519 |
4 |
销 |
Dowel |
2-131-17 |
17 |
60003341 |
4 |
衬套 |
Sleeve |
2-131-18 |
18 |
60003511 |
4 |
滚柱 |
Roller |
2-131-19 |
19 |
60003336 |
1 |
衬垫 |
Gasket |
2-131-20 |
20 |
60003271 |
1 |
盖 |
Cover |
