SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 18
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

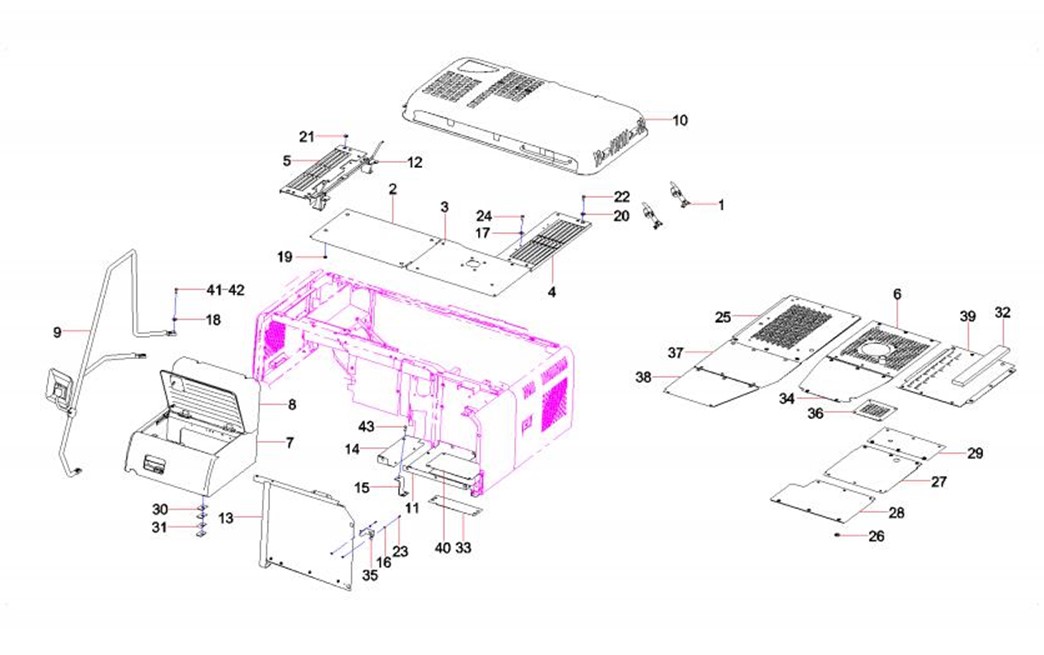

2-181-1 |
1 |
A222200000065 |
2 |
门锁 |
Lock, door |
2-181-2 |
2 |
11768700 |
1 |
中盖板 |
Coverplate, middle |
2-181-3 |
3 |
12786620 |
1 |
空滤盖板 |
Cover Plate |
2-181-4 |
4 |
12698511 |
1 |
左上后盖板 |
Coverplate, rear, upper left |
2-181-5 |
5 |
12718585 |
1 |
右上后盖板 |
Coverplate, rear, upper right |
2-181-6 |
6 |
11627730 |
1 |
盖 |
Cover |
2-181-7 |
7 |
12908466 |
1 |
工具箱总成 |
Battery Box Assy SY200E.1.6.10 |
2-181-8 |
8 |
12908471 |
1 |
装饰盖 |
Trim cover SY200E.1.6.11 |
2-181-9 |
9 |
A810502020139 |
1 |
扶手 |
Handhold |
2-181-10 |
10 |
12169042 |
1 |
机顶罩总成 |
Engine hood GP |
2-181-11 |
11 |
11504920 |
1 |
盖板 |
Coverplate |
2-181-12 |
12 |
11616245 |
1 |
托架 |
Bracket |
2-181-13 |
13 |
12786600 |
1 |
左前隔板总成 |
left front spacing plate |
2-181-14 |
14 |
11504680 |
1 |
先导管盖板 |
Coverplate, pilot pipe |
2-181-15 |
15 |
11459285 |
1 |
撑板 |
Plate, supporting |
2-181-16 |
16 |
24000633 |
2 |
垫圈8GB97.1 达克锈 |
Washer |
2-181-17 |
17 |
60060565 |
8 |
垫圈8GB96.1 达克锈 |
Washer |
2-181-18 |
18 |
A210491000121 |
6 |
垫圈 |
Washer |
2-181-19 |
19 |
24000513 |
63 |
垫圈12GB93 达克锈 |
Washer |
2-181-20 |
20 |
60060548 |
134 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 达克锈 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-183-21 |
21 |
24000639 |
14 |
垫圈12GB97.1 达克锈 |
washer 12GB97.1 达克锈 |
2-183-22 |
22 |
A210111000202 |
151 |
螺栓M12×30GB5783 10.9级 |
Bolt M12×30GB5783 10.9级 |
2-183-23 |
23 |
A210204000340 |
2 |
螺钉M8×16GB70.1 10.9级 |
Screw |
2-183-24 |
24 |
A210111000343 |
8 |
螺栓M8×20GB5783 10.9级 |
Bolt |
2-183-25 |
25 |
A820101117951 |
1 |
右侧底盖板 |
Coverplate, bottom, right |
2-183-26 |
26 |
A820299000383 |
9 |
套 |
Sleeve |
2-183-27 |
27 |
A820101117949 |
1 |
后中盖板 |
Coverplate, rear middle |
2-183-28 |
28 |
A820101117950 |
1 |
驾驶室底前盖板 |
Coverplate, bottom front, cab |
2-183-29 |
29 |
A820101119480 |
1 |
底盖板 |
Coverplate, bottom |
2-183-30 |
30 |
A820101210711 |
4 |
垫片 |
Gasket |
2-183-31 |
31 |
A820101210712 |
4 |
垫片 |
Gasket |
2-183-32 |
32 |
A820699000269 |
1 |
底海绵 |
Sponge, bottom |
2-183-33 |
33 |
12119218 |
1 |
过渡块盖板 |
Coverplate, adapter |
2-183-34 |
34 |
A820101337218 |
1 |
主阀底盖板 |
Coverplate, bottom, main valve |
2-183-35 |
35 |
A820101216763 |
1 |
检修灯安装支架零件图 |
Parts book, mounting bracket, |
2-183-36 |
36 |
A820101357570 |
1 |
盖 |
Cover |
2-183-37 |
37 |
10723433 |
1 |
液压油箱底盖板 |
Coverplate, bottom, hydraulic tank |
2-183-38 |
38 |
12181098 |
1 |
燃油箱底盖板 |
Coverplate, bottom, fuel tank |
2-183-39 |
39 |
12290557 |
1 |
左中底盖板 |
Coverplate, bottom, middle left |
2-183-40 |
40 |
11459078 |
1 |
先导管检修板 |
Access door, pilot pipe |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-185-41 |
41 |
A210111000204 |
2 |
螺栓M12×40GB5783 10.9级 |
Bolt |
2-185-42 |
42 |
A210111000203 |
4 |
螺栓M12×35GB5783 10.9级 |
Bolt |
2-185-43 |
43 |
A210111000199 |
16 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9级 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

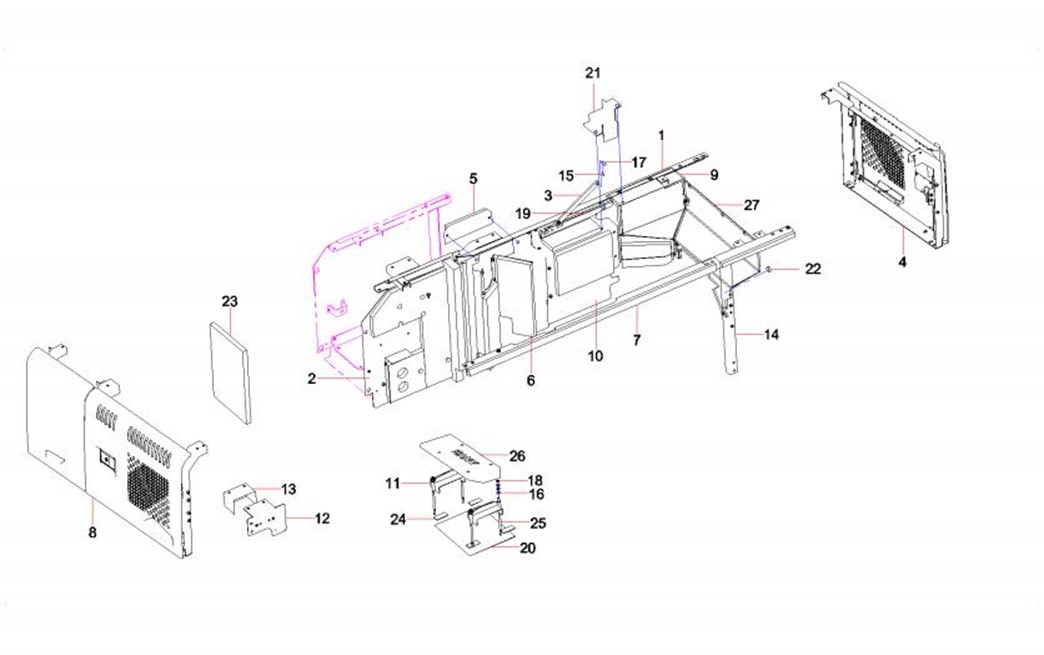

2-187-1 |
1 |
11769541 |
1 |
支架 |
Bracket |
2-187-2 |
2 |
12782052 |
1 |
空滤隔板总成 |
Partition AS, air cleaner |
2-187-3 |
3 |
A810502015065 |
1 |
撑杆 |
Bar, support |
2-187-4 |
4 |
12698255 |
1 |

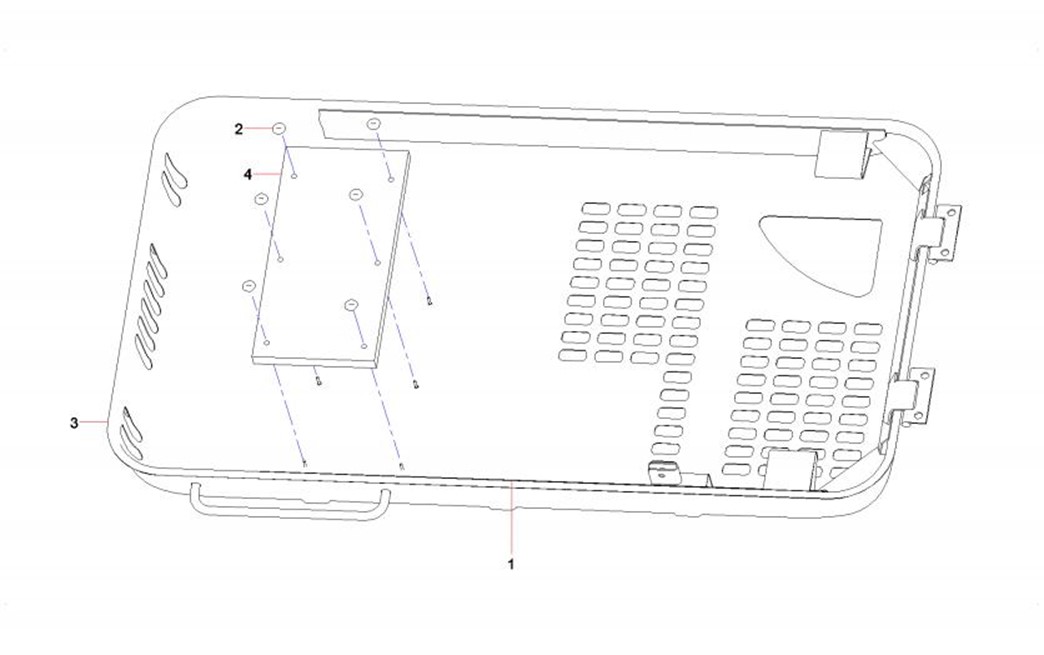

右门总成 |
Door GP, right |
2-187-5 |
5 |
A810502019117 |
1 |
连接板 |
Board, connecting |
2-187-6 |
6 |
A810502012314 |
1 |
柴油机左隔板 |
Partition, left, engine |
2-187-7 |
7 |
A810502014136 |
1 |
支架 |
Bracket |
2-187-8 |
8 |
12698196 |
1 |
左门总成 |
Door GP, left |
2-187-9 |
9 |
11616300 |
1 |
转角板 |
Plate, angle |
2-187-10 |
10 |
12782050 |
1 |
柴油机右隔板 |
Partition, right, engine |
2-187-11 |
11 |
12738866 |
2 |
蓄电池支架 |
battery supportSY215C9.1.6.6A |
2-187-12 |
12 |
11673003 |
1 |
继电器安装板 |
Plate, mounting, relay |
2-187-13 |
13 |
11673094 |
1 |
启动继电器护罩 |
Cover, start relay |
2-187-14 |
14 |
11787466 |
1 |
右后支架 |
Bracket, rear, right |
2-187-15 |
15 |
A210491000014 |
3 |
销 |
Pin |
2-187-16 |
16 |
A210491000120 |
8 |
垫圈 |
Washer |
2-187-17 |
17 |
A210508000009 |
3 |
销轴 |
Roll, pin |
2-187-18 |
18 |
A210307000036 |
8 |
螺母M10GB6170 10级 |
Nut M10GB6170 10级 |
2-187-19 |
19 |
A820302010101 |
1 |
支杆 |
Rod, bearing |
2-187-20 |
20 |
12569035 |
2 |
蓄电池胶垫 |
Battery rubber padSY205.1.6-63 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-189-21 |
21 |
11686714 |
1 |
封板 |
Plate, sealing |
2-189-22 |
22 |
A820606011268 |
1 |
护孔环 |
Grommet |
2-189-23 |
23 |
12698195 |
1 |
降噪海绵 |
Sponge, noise-absorption |
2-189-24 |
24 |
A820606030643 |
4 |
蓄电池胶垫 |
Cushion, battery |
2-189-25 |
25 |
11592968 |
4 |
双头螺柱 |
Stud |
2-189-26 |
26 |
12786106 |
1 |
蓄电池盖板 |
battery cover plateSY215C9.1.6.6c |
2-189-27 |
27 |
11561893 |
1 |
主泵上隔板 |
Partition, upper, main pump |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

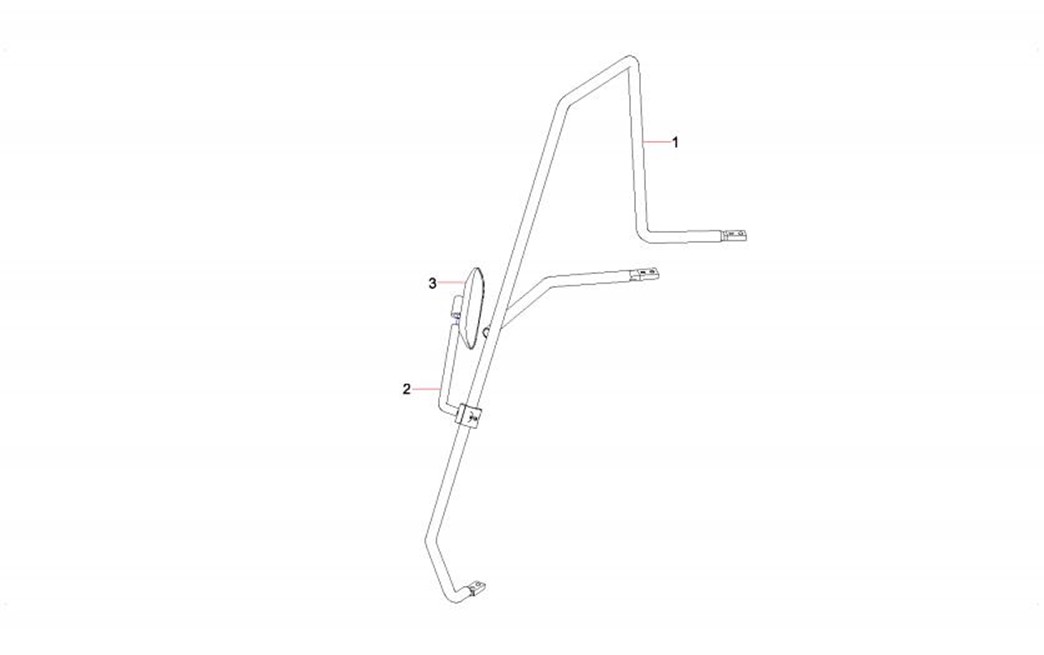

2-191-1 |
1 |
11475138 |
1 |
扶手主体 |
Body, armrest |
2-191-2 |
2 |
12046539 |
1 |
右下后视镜支架组件 |
Right lower bearer-rear view mirror |
2-191-3 |
3 |
60126001 |
1 |
后视镜 |
View mirror |
