SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-253-1 |
1 |
B229900004263 |
1 |
缸盖水管 |
Tube, Water (Cylinder Head) |
2-253-2 |
2 |
B229900003687 |
1 |
气缸垫 |
Gasket AS |
2-253-3 |
3 |
B229900004689 |
12 |
缸盖螺柱 |
Stud, Cylinder Head |
2-253-4 |
4 |
B230101001784 |
6 |
密封环 |
Plug, Cup |
2-253-5 |
5 |
B230101001785 |
11 |
密封环 |
Plug, Cup |
2-253-6 |
6 |
B230101001787 |
8 |
密封环 |
Plug, Cup |
2-253-7 |
7 |
B230101001786 |
6 |
密封环 |
Plug, Cup |
2-253-8 |
8 |
B229900004687 |
18 |
缸盖螺栓 |
Bolt |
2-253-9 |
9 |
B229900004688 |
7 |
缸盖螺栓 |
Bolt |
2-253-10 |
10 |
B229900004389 |
6 |
排气门座 |
Seat, Valve (Exhaust ) |
2-253-11 |
11 |
B229900004352 |
6 |
进气门座 |
Seat, Valve (Inlet) |
2-253-12 |
12 |
B229900004748 |
6 |
进气导管 |
Guide, Inlet |
2-253-13 |
13 |
B229900005020 |
6 |
排气导管 |
Guide, Exhaust |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

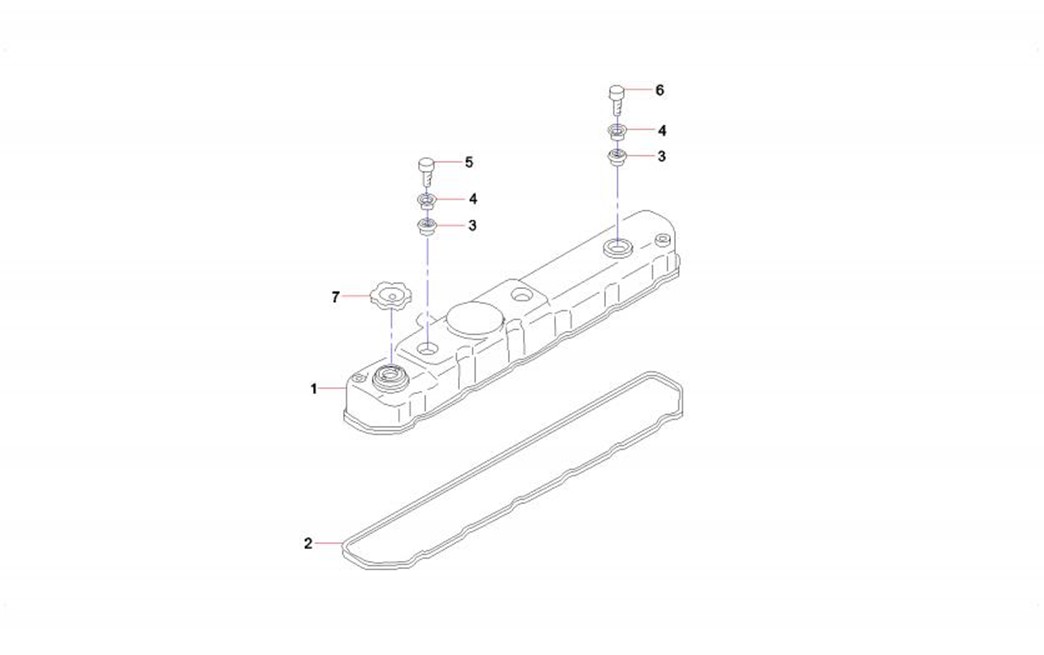

2-255-1 |
1 |
B229900004264 |
1 |
缸盖罩 |
Cover, valve |
2-255-2 |
2 |
B229900003688 |
1 |
气门室盖垫 |
Seal, Valve Cover |
2-255-3 |
3 |
B229900003690 |
3 |
气门室塞螺栓垫 |
Sleeve, Spacer |
2-255-4 |
4 |
B229900003689 |
3 |
气门室盖螺栓垫 |
Sleeve, Spacer |
2-255-5 |
5 |
B229900004967 |
2 |
螺栓 |
Bolt |
2-255-6 |
6 |
B229900004966 |
1 |
螺栓 |
Bolt |
2-255-7 |
7 |
B229900003680 |
1 |
机油盖 |
Cap, engine oil |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

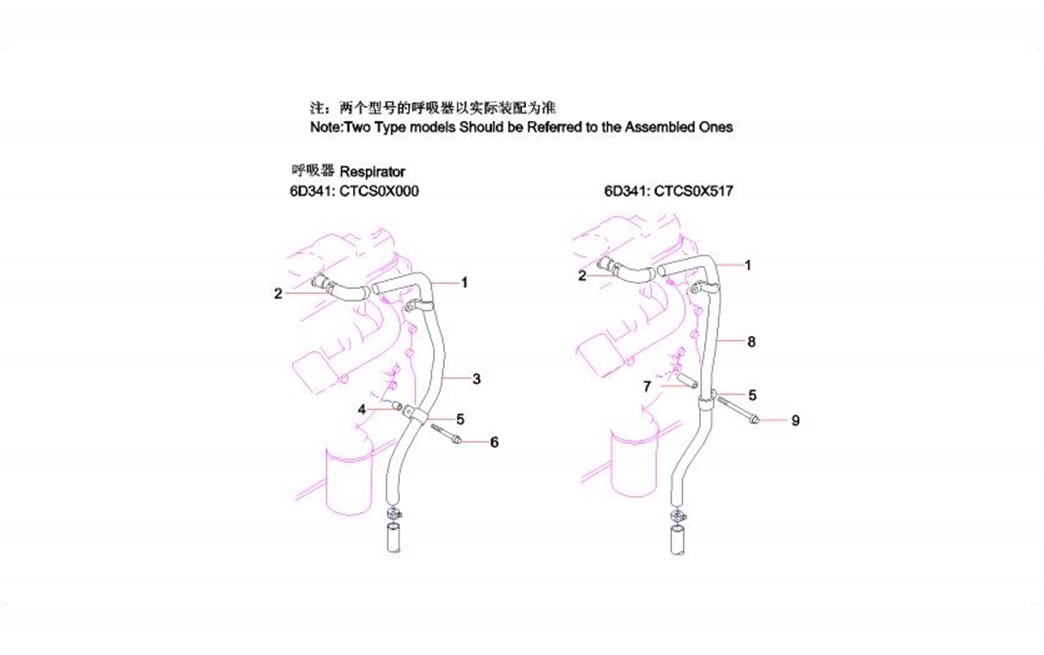

2-257-1 |
1 |
B229900004317 |
1 |
呼吸管 |
Tube, Breather |
2-257-2 |
2 |
B229900004767 |
2 |
卡箍 |
Clamp, Hose |
2-257-3 |
3 |
B229900004316 |
1 |
呼吸管 |
Tube, Breather |
2-257-4 |
4 |
B229900004426 |
1 |
套管 |
Sleeve |
2-257-5 |
5 |
B229900004304 |
1 |
管卡 |
Clip |
2-257-6 |
6 |
B229900004980 |
1 |
螺栓 带法兰 |
Bolt |
2-257-7 |
7 |
B229900004427 |
1 |
套管 |
Sleeve |
2-257-8 |
8 |
B229900004315 |
1 |
呼吸管 |
Tube, Breather |
2-257-9 |
9 |
B229900004977 |
1 |
螺栓 带法兰 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

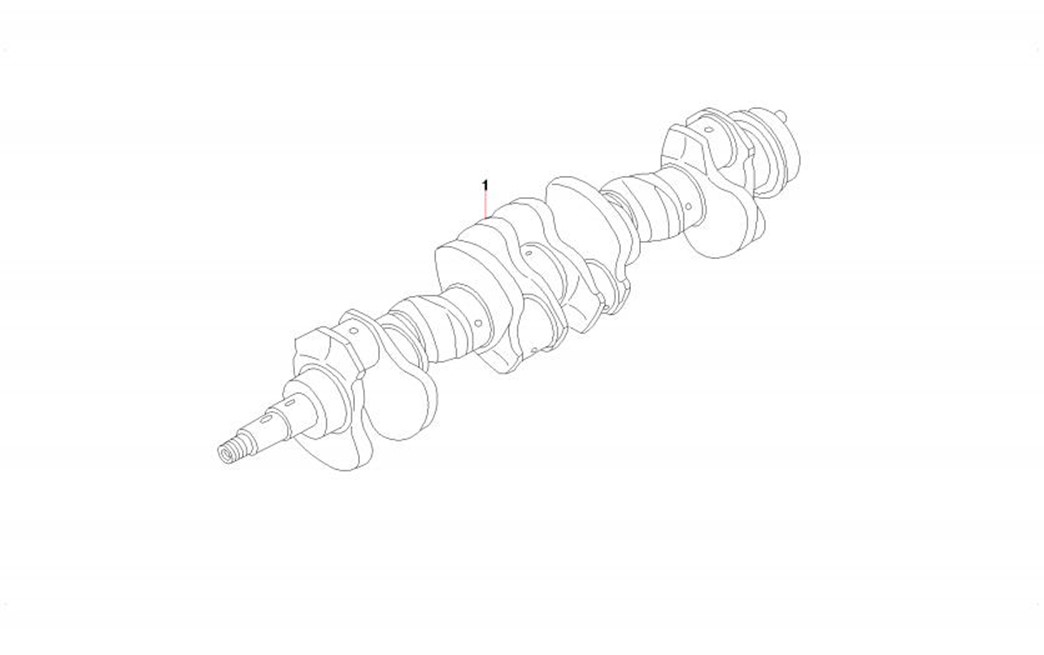

2-259-1 |
1 |
B229900004403 |
1 |
曲轴总成 |
Crankshaft GP |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |

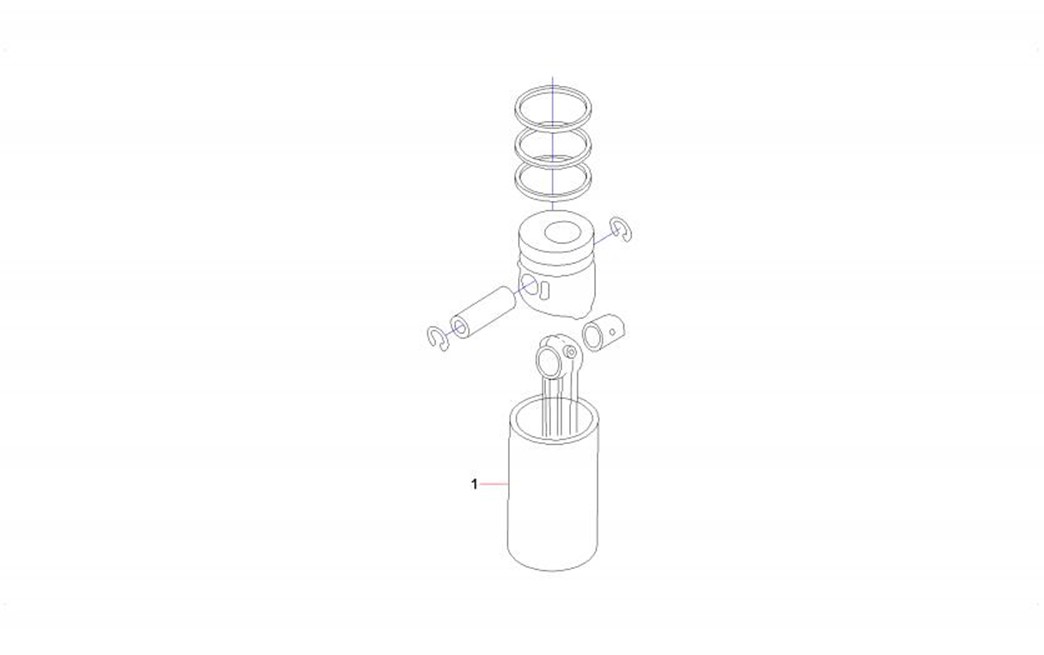

2-261-1 |
1 |
B229900003694 |
3 |
修理四配套 Repair kit, piston & rod |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

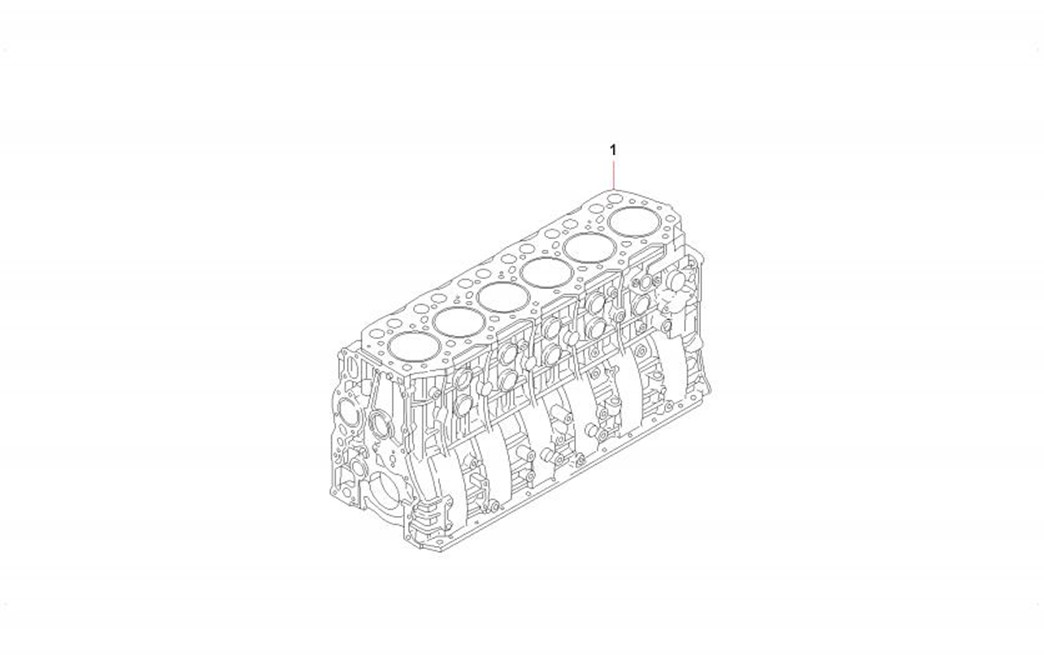

2-263-1 |
1 |
B229900005040 |
1 |
气缸总成 |
Cylinder Block GP |
