SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 25
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-265-1 |
1 |
B229900005035 |
1 |
气缸盖总成 |
Cylinder Head GP |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |

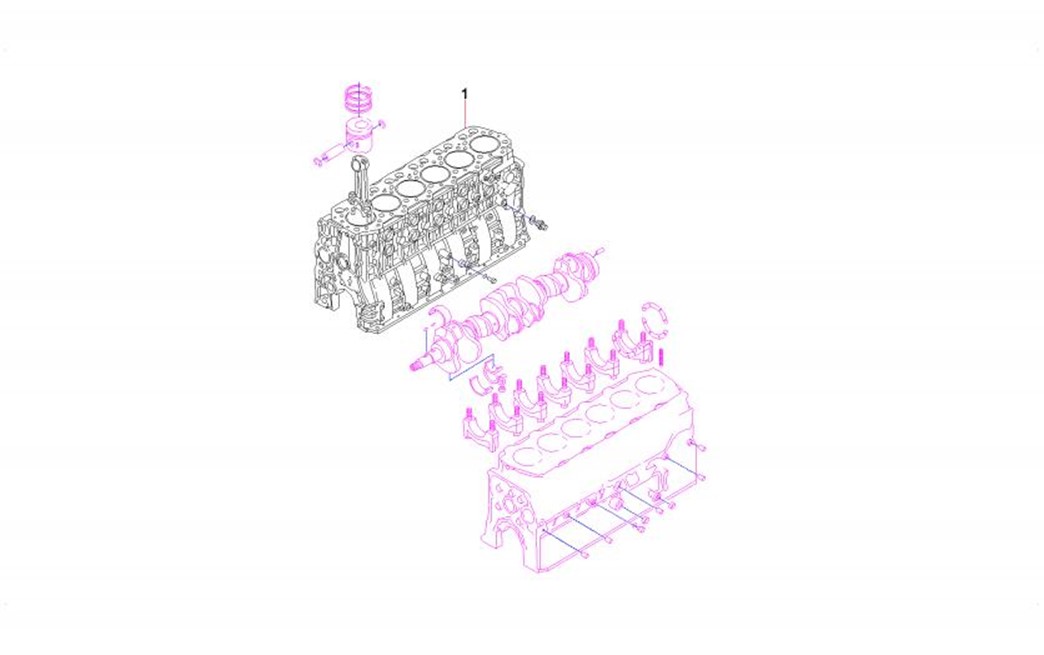

2-267-1 |
1 |
B220200000137 |
1 |
柴油机主体 Engine body, diesel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

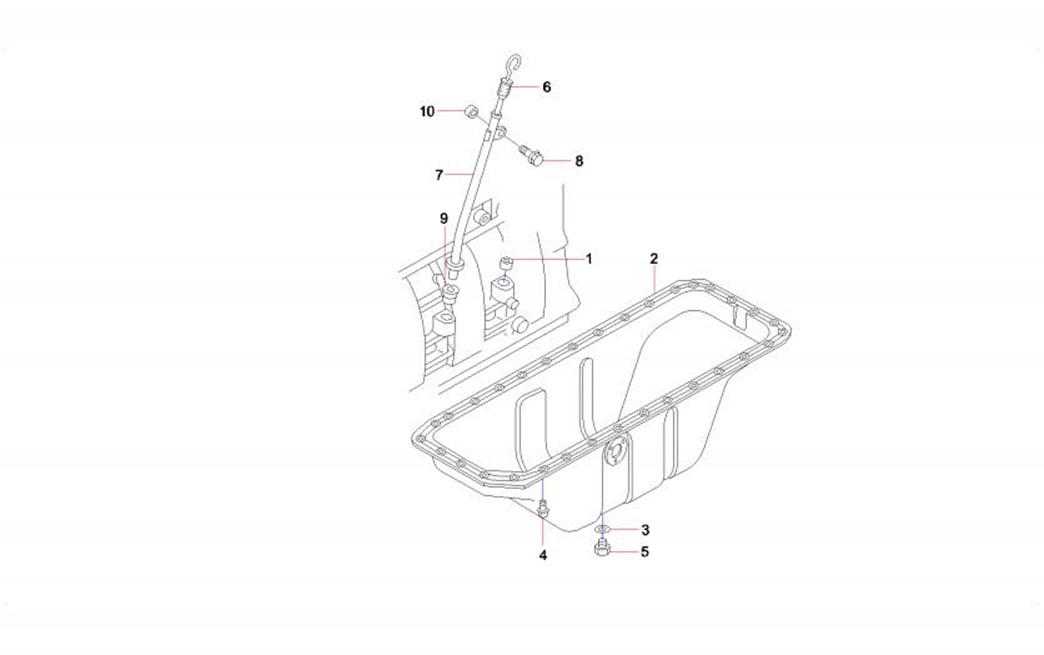

2-269-1 |
1 |
B230101001782 |
1 |
密封环 |
Seal, Ring |
2-269-2 |
2 |
B229900004447 |
1 |
油底壳 |
Pan, oil |
2-269-3 |
3 |
B229900004644 |
1 |
垫圈 |
Washer |
2-269-4 |
4 |
B229900005079 |
32 |
油底壳螺栓 带法兰 |
Bolt |
2-269-5 |
5 |
B229900005078 |
1 |
油底壳堵头 螺钉 |
Plug |
2-269-6 |
6 |
B229900005115 |
1 |
油标尺帽 |
Cap |
2-269-7 |
7 |
B229900005114 |
1 |
油标尺 |
Gauge, Oil Lever(Engine) |
2-269-8 |
8 |
B229900004973 |
1 |
螺栓 带法兰 |
Bolt |
2-269-9 |
9 |
B229900004999 |
1 |
螺栓座 |
Sleeve, Spacer |
2-269-10 |
10 |
B229900004307 |
1 |
过渡垫 |
Sleeve, Spacer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

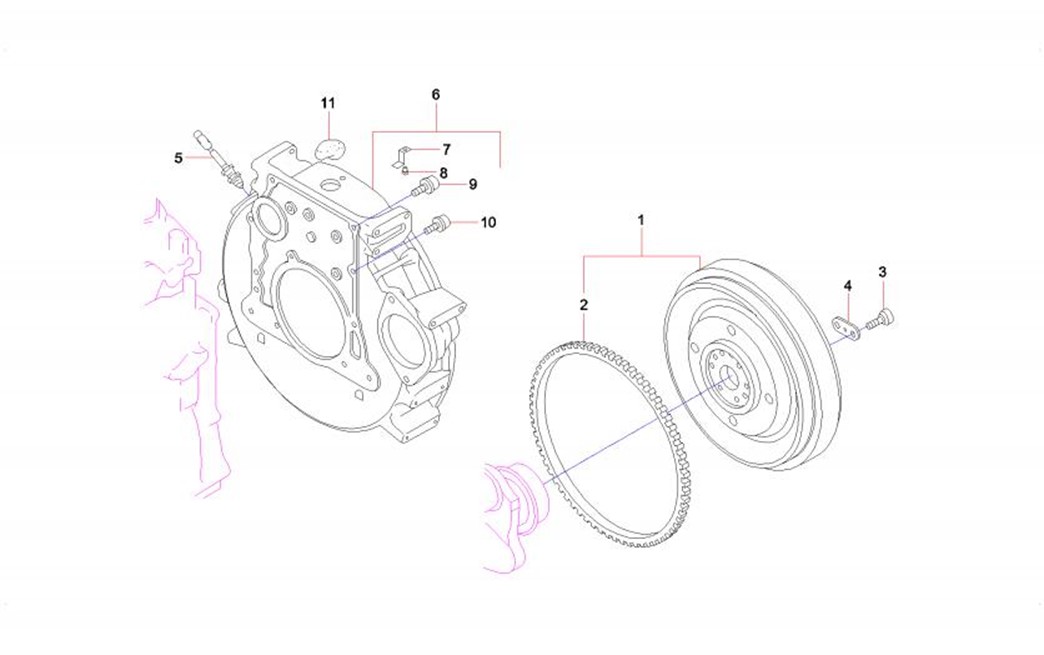

2-271-1 |
1 |
B229900004244 |
1 |
飞轮组件 |
Flywheel |
2-271-2 |
2 |
B229900004200 |
1 |
齿圈 |
Gear |
2-271-3 |
3 |
B229900004986 |
6 |
螺栓 |
Bolt |
2-271-4 |
4 |
B222200000043 |
3 |
螺栓锁片 |
Plate |
2-271-5 |
5 |
B240600000235 |
1 |
速度传感器 |
Sensor, Speed |
2-271-6 |
6 |
B229900004243 |
1 |
飞轮壳组件 |
Flywheel housing AS |
2-271-7 |
7 |
B229900004458 |
1 |
正时指针 |
Pointer, Timing |
2-271-8 |
8 |
B229900004791 |
1 |
螺钉 |
Bolt |
2-271-9 |
9 |
B229900004997 |
2 |
螺栓 带法兰 |
Bolt |
2-271-10 |
10 |
B229900004996 |
12 |
螺栓 带法兰 |
Bolt |
2-271-11 |
11 |
B229900004242 |
1 |
飞轮壳塞 橡胶 |
Plug, Flywheel Housing, Rubber |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

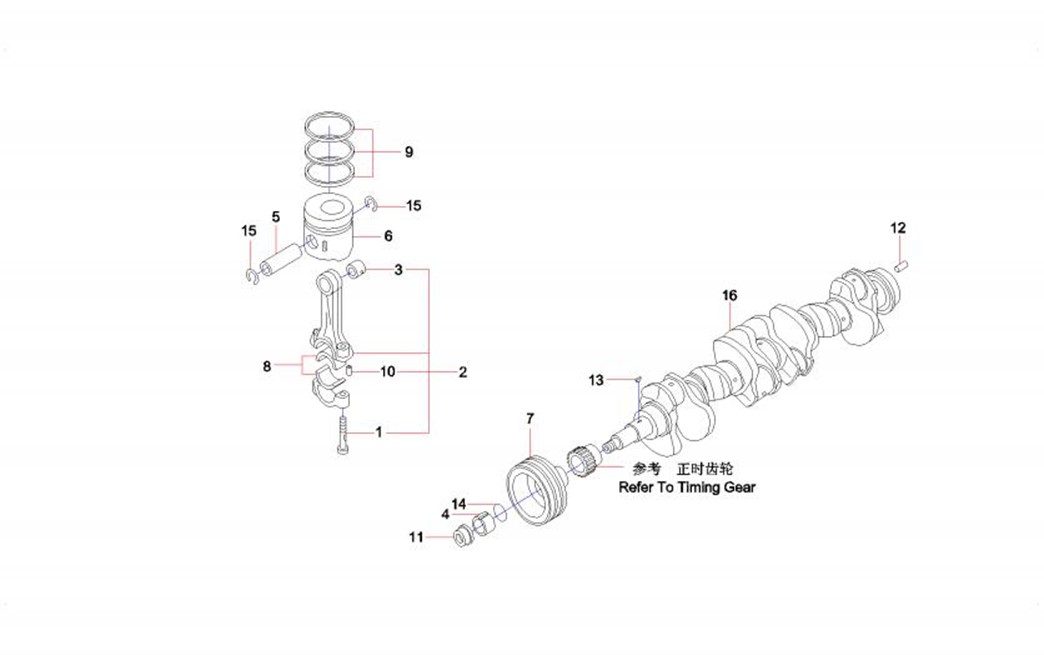

2-273-1 |
1 |
B229900003236 |
12 |
连杆紧固螺栓 |
Bolt, connecting rod |
2-273-2 |
2 |
B229900003239 |
6 |
连杆总成 |
Connecting rod GP |
2-273-3 |
3 |
B229900003234 |
6 |
连杆衬套 |
Sleeve, connecting rod |
2-273-4 |
4 |
B229900004370 |
1 |
连接滑轮 |
Hub |
2-273-5 |
5 |
B229900003229 |
6 |
活塞销 |
Pin, Piston |
2-273-6 |
6 |
B229900004730 |
6 |
活塞 标准 |
Piston |
2-273-7 |
7 |
B229900005129 |
1 |
曲轴皮带轮 |
Pulley, Crankshaft |
2-273-8 |
8 |
B229900003237 |
6 |
连杆轴瓦 |
Bearing (Connecting Rod) |
2-273-9 |
9 |
B229900003227 |
6 |
活塞环 |
Ring, Piston |
2-273-10 |
10 |
B229900004779 |
12 |
连杆销 |
Dowel, connecting rod |
2-273-11 |
11 |
B229900004837 |
1 |
螺母 |
Nut |
2-273-12 |
12 |
B229900005047 |
1 |
曲轴销 |
Dowel, Crankshaft |
2-273-13 |
13 |
B229900004342 |
1 |
键 半圆键 |
Key |
2-273-14 |
14 |
B230101001774 |
1 |
O形圈 |
O-ring |
2-273-15 |
15 |
B229900004453 |
12 |
圆形卡簧 |
Ring, Retaining |
2-273-16 |
16 |
B229900004403 |
1 |
曲轴总成 |
Crankshaft GP |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

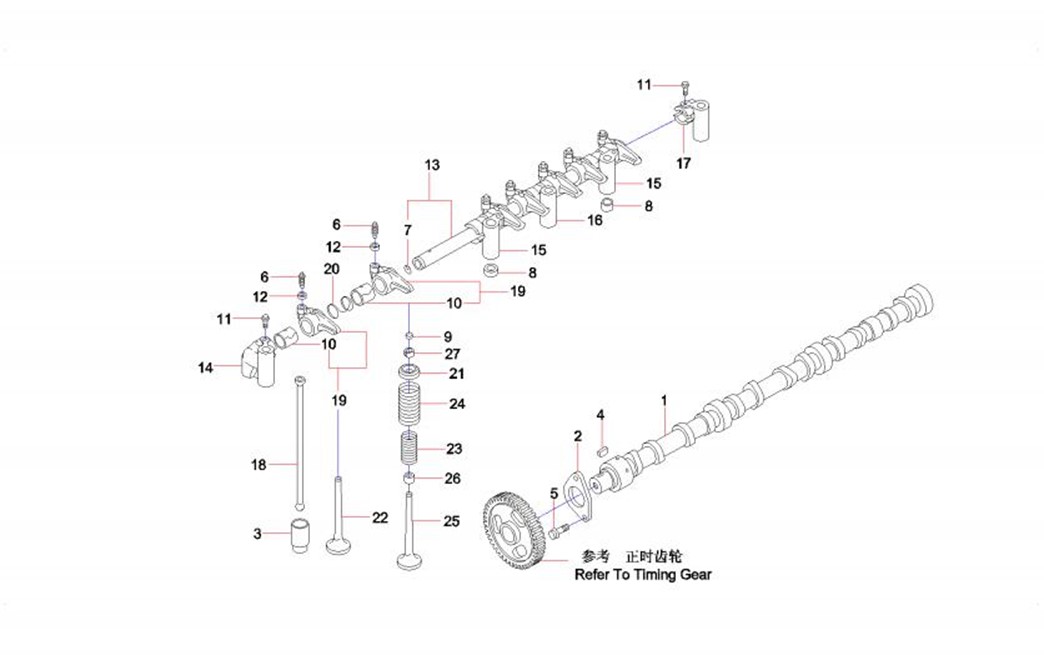

2-275-1 |
1 |
B229900004432 |
1 |
凸轮轴 |
Camshaft |
2-275-2 |
2 |
B229900004463 |
1 |
止推盘 |
Plate, Thrust |
2-275-3 |
3 |
B229900004429 |
12 |
挺杆 |
Tappet |
2-275-4 |
4 |
B229900004342 |
1 |
键 半圆键 |
Key |
2-275-5 |
5 |
B229900004969 |
2 |
螺栓 带法兰 |
Bolt |
2-275-6 |
6 |
B229900004793 |
12 |
螺杆 |
Bolt |
2-275-7 |
7 |
B229900004576 |
2 |
垫片 |
Shim |
2-275-8 |
8 |
B229900004513 |
3 |
弹簧销 |
Pin, Spring |
2-275-9 |
9 |
B229900004212 |
12 |
垫 |
Gasket |
2-275-10 |
10 |
B229900004496 |
12 |
衬套 |
Sleeve |
2-275-11 |
11 |
B229900004968 |
2 |
螺栓 带法兰 |
Bolt |
2-275-12 |
12 |
B229900004832 |
12 |
螺母 |
Nut |
2-275-13 |
13 |
B229900004441 |
1 |
摇臂轴 |
Shaft, Rocker Arm |
2-275-14 |
14 |
B229900005073 |
1 |
摇臂支座 |
Support, Rocker Arm |
2-275-15 |
15 |
B229900005071 |
3 |
摇臂支座 |
Support, Rocker Arm |
2-275-16 |
16 |
B229900005072 |
2 |
摇臂支座 |
Support, Rocker Arm |
2-275-17 |
17 |
B229900005074 |
1 |
摇臂支座 |
Support, Rocker Arm |
2-275-18 |
18 |
B229900004433 |
12 |
推杆 |
Pushrod |
2-275-19 |
19 |
B229900004439 |
12 |
摇臂 |
Rocker Arm |
2-275-20 |
20 |
B229900004509 |
6 |
弹簧 |
Spring |
