SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 26
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-277-21 |
21 |
B229900004515 |
12 |
弹簧座 |
Seat, spring |
2-277-22 |
22 |
B229900004350 |
6 |
进气门 |
Valve, Inlet |
2-277-23 |
23 |
B229900004511 |
12 |
弹簧 |
Spring |
2-277-24 |
24 |
B229900004510 |
12 |
弹簧 |
Spring |
2-277-25 |
25 |
B229900004387 |
6 |
排气门 |
Valve, Exhaust |
2-277-26 |
26 |
B229900005018 |
12 |
密封座 |
Seal, Valve Stem |
2-277-27 |
27 |
B222200000042 |
24 |
弹簧座锁 |
Lock, Retainer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

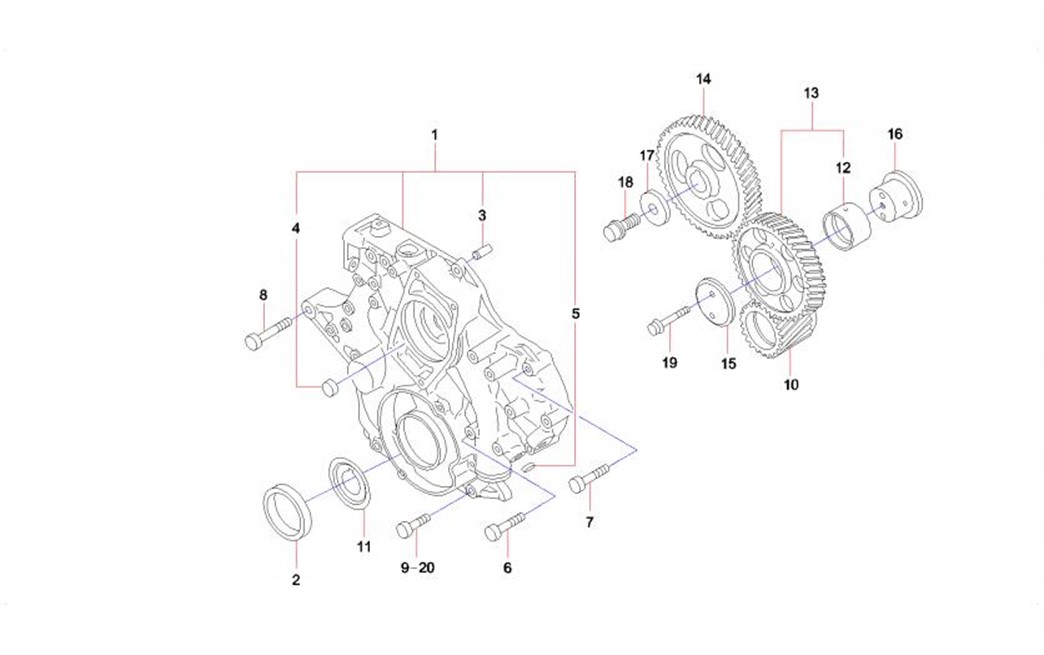

2-279-1 |
1 |
B229900004457 |
1 |
正时齿轮室盖 |
Cover, chamber |
2-279-2 |
2 |
B229900003885 |
1 |
曲轴前油封 |
Seal, Crankshaft (Front) |
2-279-3 |
3 |
B229900005068 |
1 |
销 |
Dowel |
2-279-4 |
4 |
B229900004215 |
1 |
垫 |
Pad |
2-279-5 |
5 |
B229900004214 |
1 |
垫 |
Pad |
2-279-6 |
6 |
B229900004979 |
2 |
螺栓 带法兰 |
Bolt |
2-279-7 |
7 |
B229900004976 |
1 |
螺栓 带法兰 |
Bolt |
2-279-8 |
8 |
B229900004977 |
5 |
螺栓 带法兰 |
Bolt |
2-279-9 |
9 |
B229900004974 |
1 |
螺栓 带法兰 |
Bolt |
2-279-10 |
10 |
B230199000037 |
1 |
曲轴齿轮 |
Seal, Crankshaft (Front) |
2-279-11 |
11 |
B229900005126 |
1 |
油封座 |
Seat, Seal (Oil) |
2-279-12 |
12 |
B229900004497 |
1 |
衬套 |
Sleeve |
2-279-13 |
13 |
B221801000036 |
1 |
齿轮 |
Gear |
2-279-14 |
14 |
B221801000035 |
1 |
齿轮 |
Gear |
2-279-15 |
15 |
B229900004234 |
1 |
法兰 |
Plate, Retaining |
2-279-16 |
16 |
B229900004471 |
1 |
轴 |
Shaft, Idler |
2-279-17 |
17 |
B229900004577 |
1 |
垫片 |
Pad |
2-279-18 |
18 |
B229900004985 |
1 |
螺栓 带法兰 |
Bolt |
2-279-19 |
19 |
B229900004982 |
2 |
螺栓 带法兰 |
Bolt |
2-279-20 |
20 |
B229900004975 |
9 |
螺栓 带法兰 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

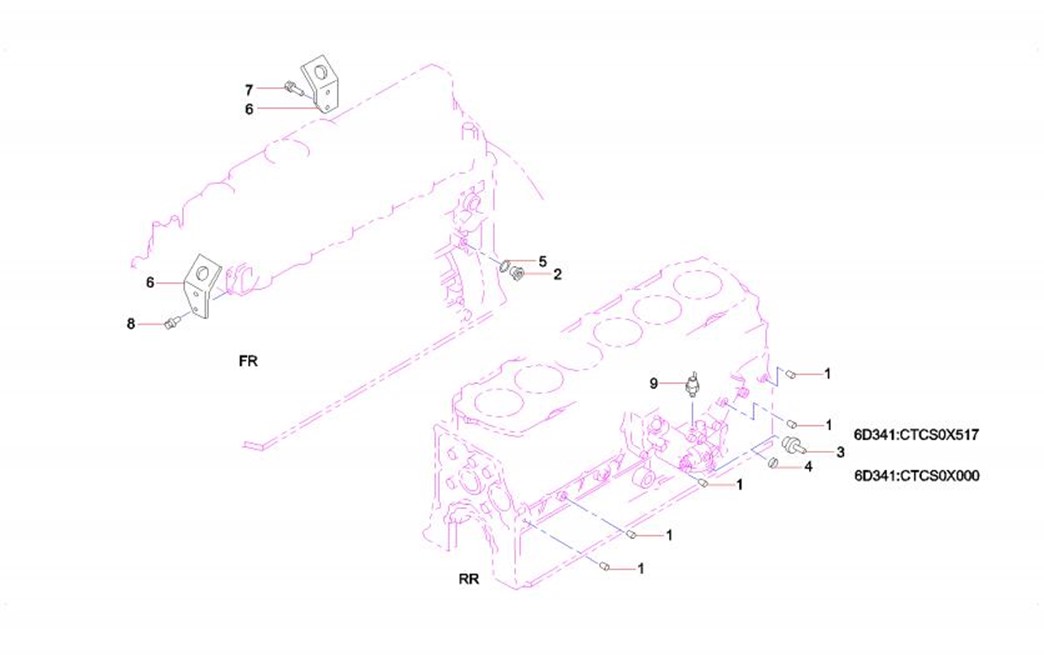

2-281-1 |
1 |
B229900004683 |
5 |
堵头 |
Plug |
2-281-2 |
2 |
B229900004682 |
1 |
堵头 |
Plug |
2-281-3 |
3 |
B229900004740 |
1 |
接头 |
Joint |
2-281-4 |
4 |
B229900004209 |
1 |
垫 |
Spacer |
2-281-5 |
5 |
B229900004646 |
1 |
垫圈 |
Washer |
2-281-6 |
6 |
B229900004218 |
2 |
吊环 |
Ring – Hoisting |
2-281-7 |
7 |
B229900004990 |
2 |
螺栓 带法兰 |
Bolt |
2-281-8 |
8 |
B229900004969 |
2 |
螺栓 带法兰 |
Bolt |
2-281-9 |
9 |
B241200001013 |
1 |
机油压力开关 |
Switch, Pressure (Oil) |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

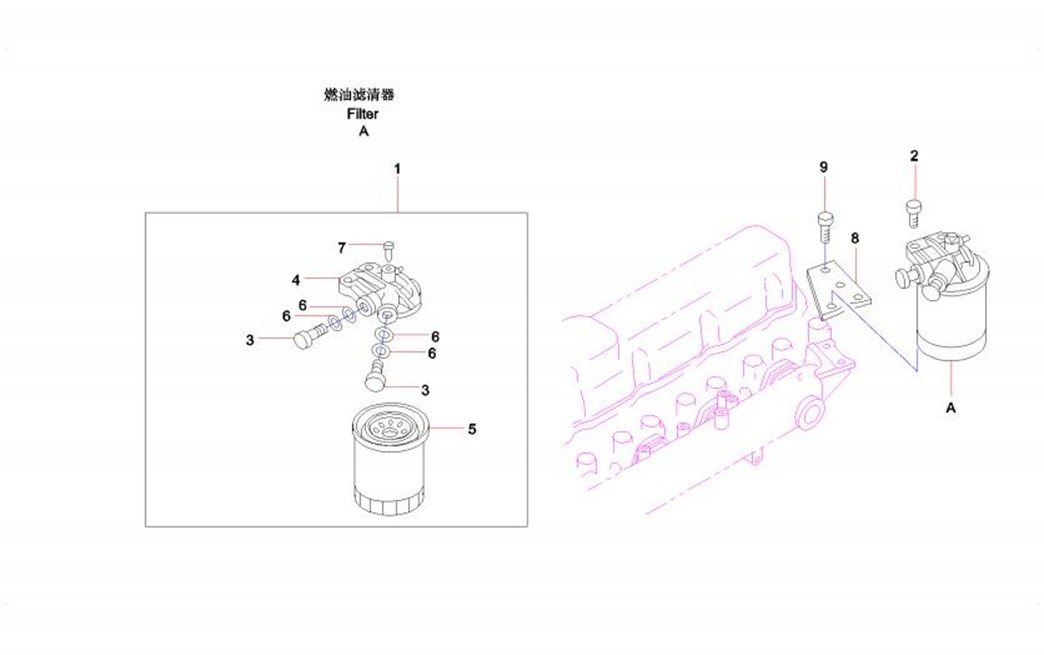

2-283-1 |
1 |
B222100000549 |
1 |
柴油滤清器 |
Filter, fuel |
2-283-2 |
2 |
B229900004981 |
1 |
螺栓 带法兰 |
Bolt |
2-283-3 |
3 |
B229900004773 |
1 |
空心螺栓 |
Bolt, hollow stay |
2-283-4 |
4 |
B229900003356 |
1 |
精燃油滤芯座盖 |
Mount, fuel filter |
2-283-5 |
5 |
B222100000430 |
1 |
柴油滤清器 |
Filter, fuel |
2-283-6 |
6 |
B229900004645 |
1 |
垫圈 |
Washer |
2-283-7 |
7 |
B229900004681 |
1 |
堵头 |
Plug |
2-283-8 |
8 |
B229900004782 |
1 |
滤清器支架 |
Bracket, Filter |
2-283-9 |
9 |
B229900004991 |
1 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

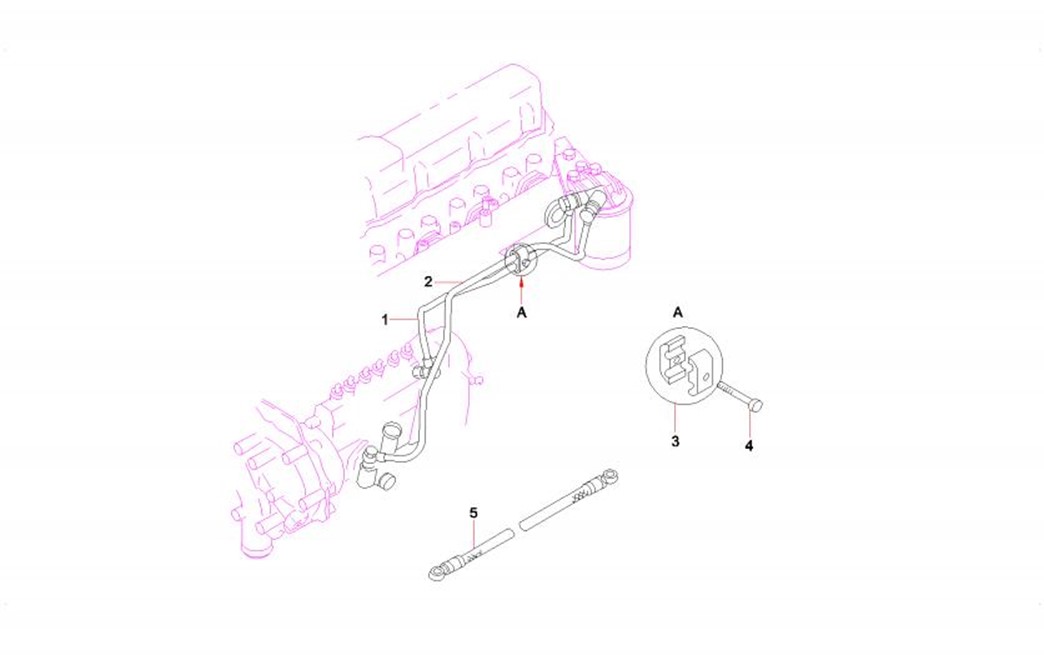

2-285-1 |
1 |
B229900005085 |
1 |
油管 |
Pipe, Oil |
2-285-2 |
2 |
B229900005084 |
1 |
油管 |
Pipe, Oil |
2-285-3 |
3 |
B229900004305 |
1 |
管卡 |
Clip |
2-285-4 |
4 |
B229900004984 |
1 |
螺栓 |
Bolt |
2-285-5 |
5 |
B229900002693 |
1 |
燃油滤清器管 |
Hose, fuel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

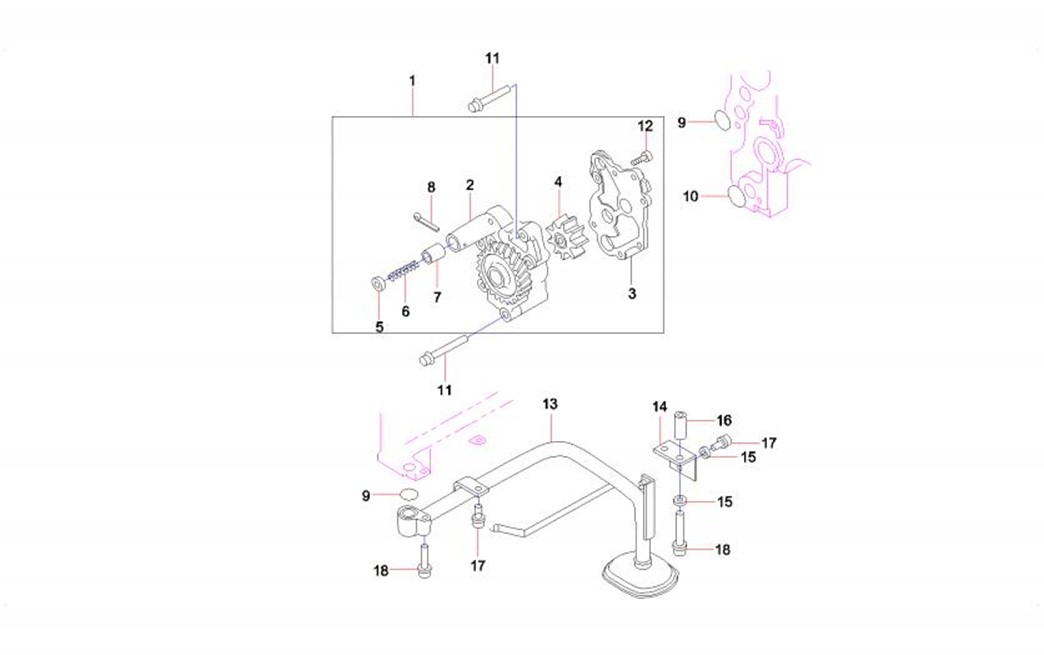

2-287-1 |
1 |
B220301000576 |
1 |
机油泵总成 |
Pump, engine oil |
2-287-2 |
2 |
B229900004195 |
1 |
齿轮安装座 |
Pump, engine oil base |
2-287-3 |
3 |
B229900004194 |
1 |
泵盖 |
Cover – Pump |
2-287-4 |
4 |
B221801000037 |
1 |
齿轮 |
Gear |
2-287-5 |
5 |
B220401001130 |
1 |
减压阀座 |
Base, Pressure reducing Valve |
2-287-6 |
6 |
B229900004736 |
1 |
减压阀弹簧 |
Spring, Pressure reducing Valve |
2-287-7 |
7 |
B220401001129 |
1 |
减压阀 |
Valve, Pressure reducing |
2-287-8 |
8 |
B229900005077 |
1 |
油泵销 开口销 |
Pin, Oil Pump |
2-287-9 |
9 |
B230101001772 |
2 |
O形圈 |
O-ring |
2-287-10 |
10 |
B230101001773 |
1 |
O形圈 |
O-ring |
2-287-11 |
11 |
B229900004974 |
2 |
螺栓 带法兰 |
Bolt |
2-287-12 |
12 |
B229900004964 |
2 |
螺栓 |
Bolt |
2-287-13 |
13 |
B222100000651 |
1 |
过滤器 |
Filter |
2-287-14 |
14 |
B229900005097 |
1 |
支架 |
Bracket |
2-287-15 |
15 |
B229900004640 |
2 |
垫圈 |
Washer |
2-287-16 |
16 |
B229900004724 |
1 |
过滤隔套 |
Spacer |
2-287-17 |
17 |
B229900004969 |
2 |
螺栓 带法兰 |
Bolt |
2-287-18 |
18 |
B229900004970 |
2 |
螺栓 带法兰 |
Bolt |
