SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 27

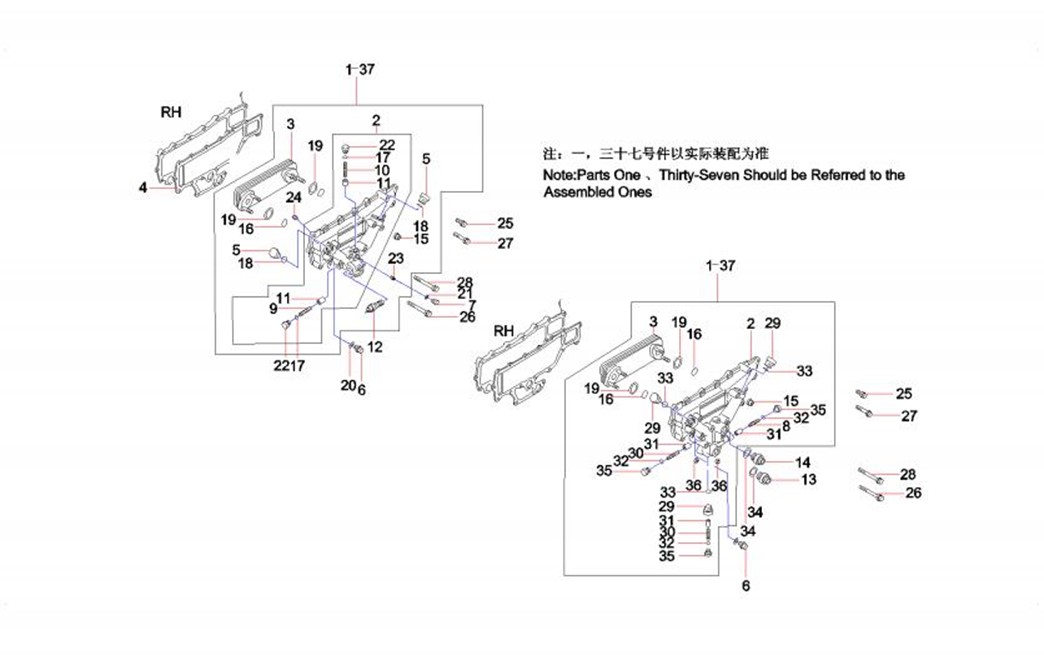

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-289-1 |
1 |
B220700000034 |
1 |
机油冷却器总成 |
Cooler GP, Engine Oil |
2-289-2 |
2 |
B220700000036 |
1 |
冷却器盖 |
Cover, Oil Cooler (Engine) |
2-289-3 |
3 |
B220700000037 |
1 |
冷却器芯 |
Core, Oil Cooler (Engine) |
2-289-4 |
4 |
B229900004637 |
1 |
垫圈 |
Washer |
2-289-5 |
5 |
B229900004664 |
2 |
堵头 |
Plug |
2-289-6 |
6 |
B229900004680 |
1 |
堵头 |
Plug |
2-289-7 |
7 |
B229900004679 |
1 |
堵头 |
Plug |
2-289-8 |
8 |
B229900004508 |
1 |
弹簧 |
Spring |
2-289-9 |
9 |
B229900004498 |
1 |
弹簧 |
Spring |
2-289-10 |
10 |
B229900004507 |
1 |
弹簧 |
Spring |
2-289-11 |
11 |
B220401001137 |
2 |
旁通阀 |
Valve, Bypass |
2-289-12 |
12 |
B220401001139 |
1 |
旁通阀 |
Valve, Bypass |
2-289-13 |
13 |
B229900004746 |
1 |
接头 |
Connector |
2-289-14 |
14 |
B229900004745 |
1 |
接头 |
Connector |
2-289-15 |
15 |
B229900004828 |
4 |
螺母 |
Nut |
2-289-16 |
16 |
B230101001776 |
2 |
O形圈 |
O-ring |
2-289-17 |
17 |
B230101001766 |
2 |
O形圈 |
O-ring |
2-289-18 |
18 |
B230101001765 |
2 |
O形圈 |
O-ring |
2-289-19 |
19 |
B229900004636 |
2 |
垫圈 |
Washer |
2-289-20 |
20 |
B229900004580 |
1 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-291-21 |
21 |
B229900004635 |
1 |
垫圈 |
Washer |
2-291-22 |
22 |
B229900004665 |
2 |
堵头 |
Plug |
2-291-23 |
23 |
B229900004666 |
1 |
堵头 |
Plug |
2-291-24 |
24 |
B229900004678 |
1 |
堵头 |
Plug |
2-291-25 |
25 |
B229900004972 |
8 |
螺栓 带法兰 |
Bolt |
2-291-26 |
26 |
B229900004994 |
2 |
螺栓 带法兰 |
Bolt |
2-291-27 |
27 |
B229900004974 |
5 |
螺栓 带法兰 |
Bolt |
2-291-28 |
28 |
B229900004978 |
3 |
螺栓 带法兰 |
Bolt |
2-291-29 |
29 |
B229900004667 |
3 |
堵头 |
Plug |
2-291-30 |
30 |
B229900004499 |
2 |
弹簧 |
Spring |
2-291-31 |
31 |
B220401001138 |
3 |
旁通阀 |
Valve, Bypass |
2-291-32 |
32 |
B230101001768 |
3 |
O形圈 |
O-ring |
2-291-33 |
33 |
B230101001767 |
3 |
O形圈 |
O-ring |
2-291-34 |
34 |
B229900004579 |
2 |
垫圈 |
Washer |
2-291-35 |
35 |
B229900004668 |
3 |
堵头 |
Plug |
2-291-36 |
36 |
B229900004669 |
2 |
堵头 |
Plug |
2-291-37 |
37 |
B229900003906 |
1 |
机油散热器组件 |
Cooler AS, Engine Oil |

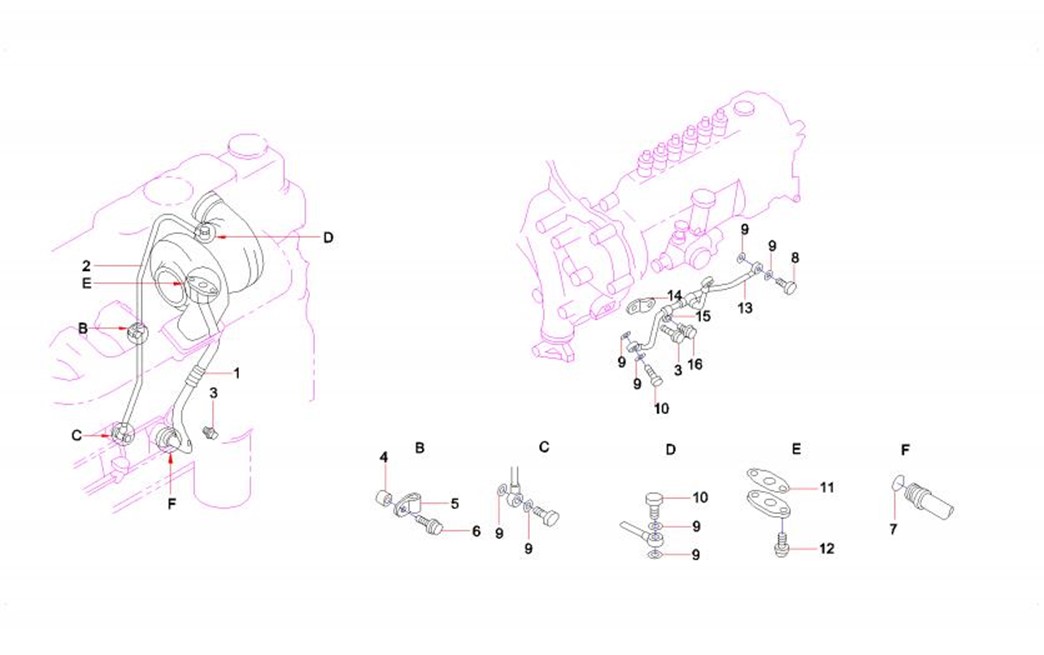

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-293-1 |
1 |
B229900004726 |
1 |
回油管 |
Tube, Return |
2-293-2 |
2 |
B229900004750 |
1 |
进油管 |
Tube, Inlet |
2-293-3 |
3 |
B229900004770 |
2 |
空心螺栓 带法兰 |
Bolt, banjo |
2-293-4 |
4 |
B229900004425 |
1 |
套 |
Spacer |
2-293-5 |
5 |
B229900004714 |
1 |
管夹 |
Clip |
2-293-6 |
6 |
B229900004771 |
1 |
空心螺栓 带法兰 |
Bolt, banjo |
2-293-7 |
7 |
B230101001771 |
1 |
O形圈 |
O-ring |
2-293-8 |
8 |
B229900004772 |
1 |
空心螺栓 |
Bolt, banjo |
2-293-9 |
9 |
B229900004642 |
8 |
垫圈 |
Washer |
2-293-10 |
10 |
B229900004775 |
2 |
空心螺栓 |
Bolt, banjo |
2-293-11 |
11 |
B229900004639 |
1 |
垫圈 |
Washer |
2-293-12 |
12 |
B229900004776 |
2 |
空心螺栓 带法兰 |
Bolt, banjo |
2-293-13 |
13 |
B229900004735 |
1 |
机油管 |
Tube, Engine Oil |
2-293-14 |
14 |
B229900004275 |
1 |
固定座 |
Bracket |
2-293-15 |
15 |
B229900004719 |
1 |
管夹 |
Clip |
2-293-16 |
16 |
B229900004769 |
1 |
空心螺栓 带法兰 |
Bolt, banjo |

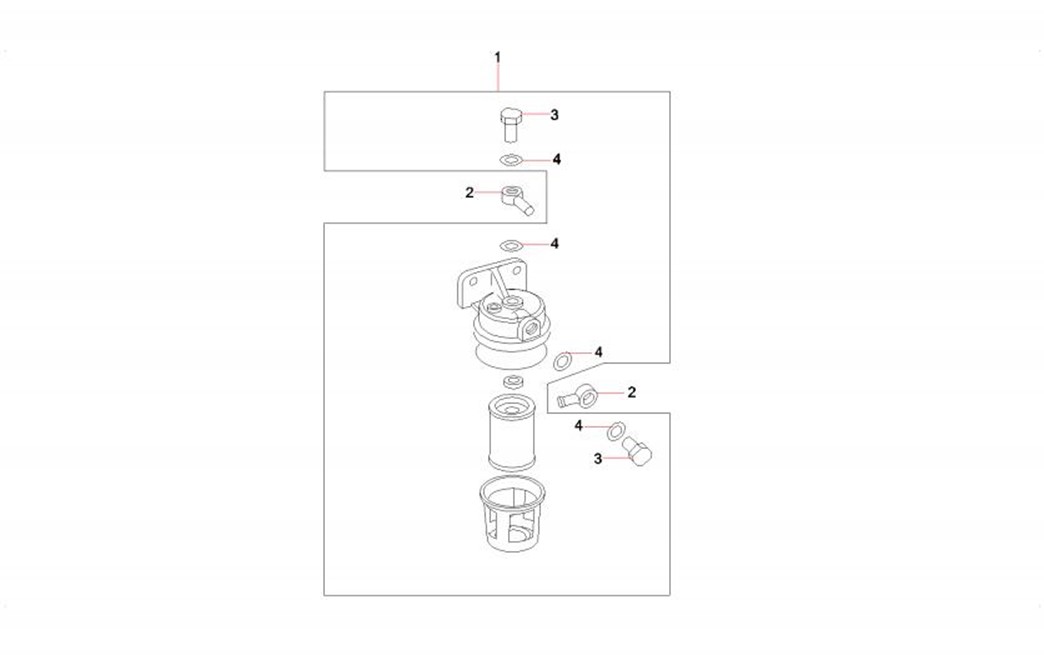

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-295-1 |
1 |
B229900002809 |
1 |
油水分离器 |
Separator, oil-water |
2-295-2 |
2 |
B229900004747 |
2 |
接头 |
Connector |
2-295-3 |
3 |
B229900004773 |
2 |
空心螺栓 |
Bolt, hollow stay |
2-295-4 |
4 |
B229900004645 |
4 |
垫圈 |
Washer |

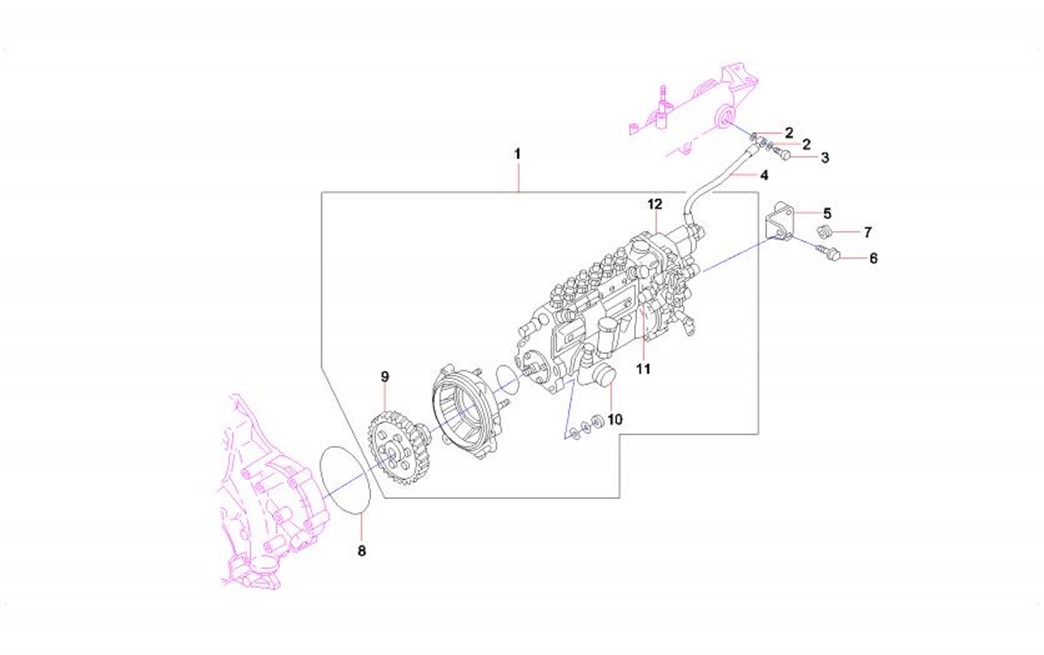

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-297-1 |
1 |
B220301000522 |
1 |
高压油泵总成 |
Pump, fuel injection |
2-297-2 |
2 |
B229900004642 |
2 |
垫圈 |
Washer |
2-297-3 |
3 |
B229900004774 |
1 |
空心螺栓 |
Bolt, banjo |
2-297-4 |
4 |
B229900005086 |
1 |
油管 |
Tube |
2-297-5 |
5 |
B229900005106 |
1 |
支架 |
Bracket |
2-297-6 |
6 |
B229900004992 |
2 |
螺栓 带法兰 |
Bolt |
2-297-7 |
7 |
B229900004835 |
1 |
螺母 带法兰 |
Nut |
2-297-8 |
8 |
B230101001775 |
1 |
O形圈 |
O-ring |
2-297-9 |
9 |
B229900004428 |
1 |
提前器 |
Gear, timing |
2-297-10 |
10 |
B220301000574 |
1 |
手油泵 |
Pump, Fuel Priming |
2-297-11 |
11 |
B229900004488 |
1 |
泵堵头 |
Plug, Pump |
2-297-12 |
12 |
B229900004649 |
1 |
调速器 |
Regulator, Speed |

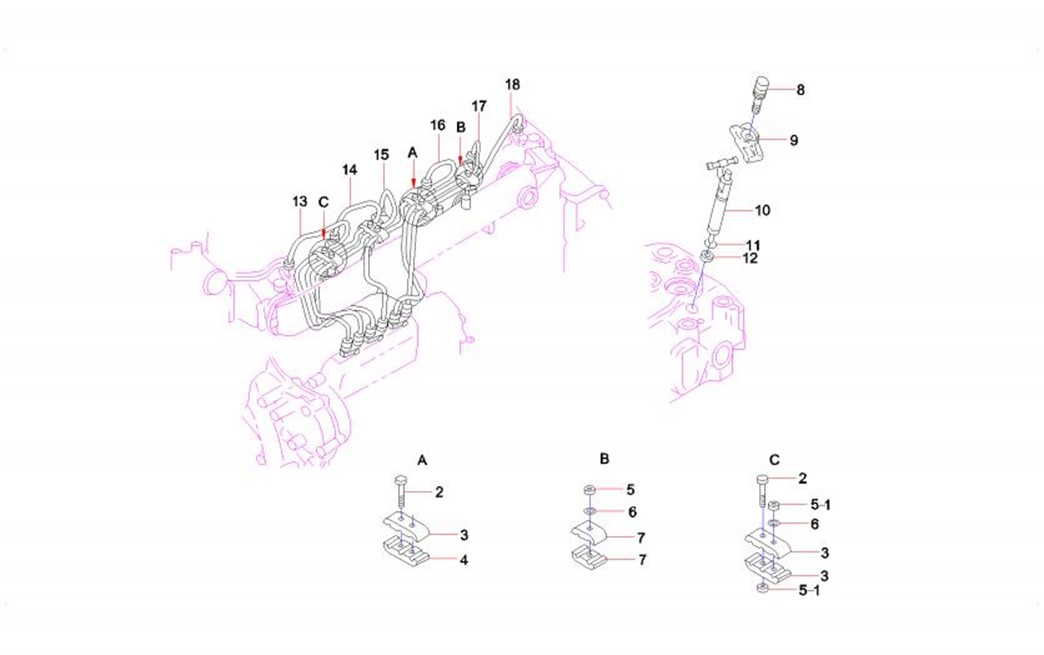

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-299-1 |
1 |
B229900004833 |
2 |
螺母 带法兰 |
Nut |
2-299-2 |
2 |
B229900004983 |
4 |
螺栓 |
Bolt |
2-299-3 |
3 |
B229900004717 |
5 |
管夹 |
Clip |
2-299-4 |
4 |
B229900004718 |
1 |
管夹 |
Clip |
2-299-5 |
5 |
B229900004830 |
3 |
螺母 |
Nut |
2-299-6 |
6 |
B229900004641 |
3 |
垫圈 弹簧垫 |
Washer |
2-299-7 |
7 |
B229900004716 |
2 |
管夹 |
Clip |
2-299-8 |
8 |
B229900004988 |
6 |
螺栓 带垫圈 |
Bolt |
2-299-9 |
9 |
B229900004190 |
6 |
安装座 |
Base, mounting |
2-299-10 |
10 |
B220299000211 |
6 |
喷油器总成 |
Injector, fuel |
2-299-11 |
11 |
B230101001769 |
6 |
O形圈 |
O-ring |
2-299-12 |
12 |
B229900004638 |
6 |
垫圈 |
Washer |
2-299-13 |
13 |
B229900005022 |
1 |
喷油管 |
Tube, Injection (Cylinder ) |
2-299-14 |
14 |
B229900005023 |
1 |
喷油管 6.35X2.0X590第二缸 |
Tube, Injection (Cylinder ) |
2-299-15 |
15 |
B229900005024 |
1 |
喷油管 6.35X2.0X590第三缸 |
Tube, Injection (Cylinder ) |
2-299-16 |
16 |
B229900005025 |
1 |
喷油管 6.35X2.0X590第四缸 |
Tube, Injection (Cylinder ) |
2-299-17 |
17 |
B229900005026 |
1 |
喷油管 6.35X2.0X590第五缸 |
Tube, Injection (Cylinder ) |
2-299-18 |
18 |
B229900005027 |
1 |
喷油管 6.35X2.0X591第六缸 |
Tube, Injection (Cylinder ) |
