SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 30
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-325-1 |
1 |
B241200001053 |
1 |
电源开关 |
Switch, Power Supply |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

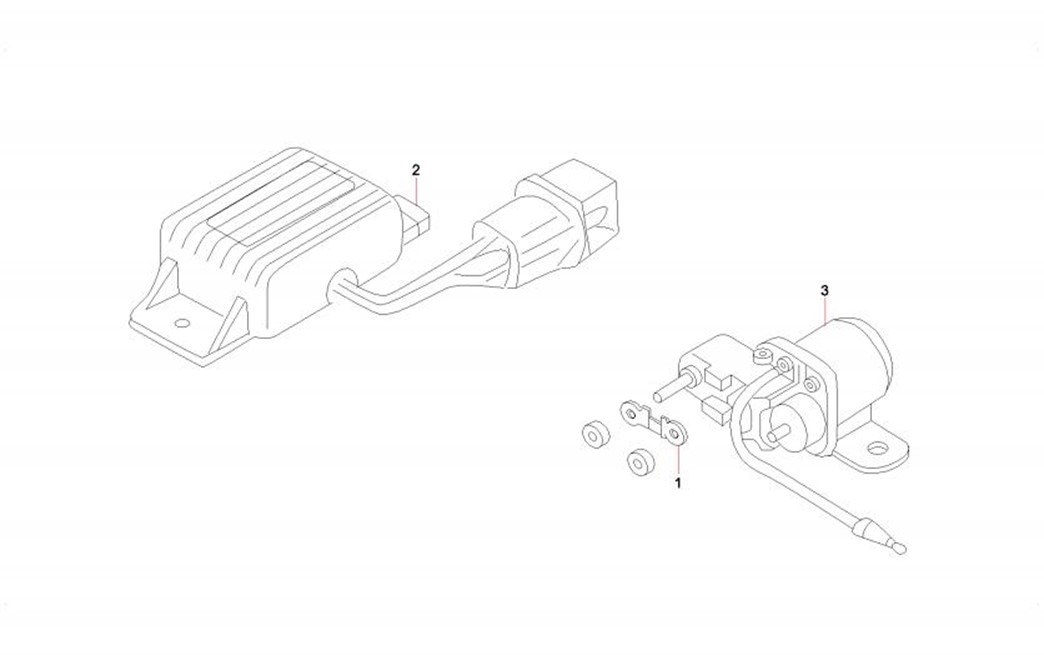

2-327-1 |
1 |
B241300000085 |
1 |
吸气预热保险丝 片式 |
Fuse, Preheat (Air Inlet) |
2-327-2 |
2 |
B240700000371 |
1 |
安全继电器 |
Relay, safety |
2-327-3 |
3 |
B240700000372 |
1 |
加热器继电器 |
Relay , Heater Control (Air Inlet) |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

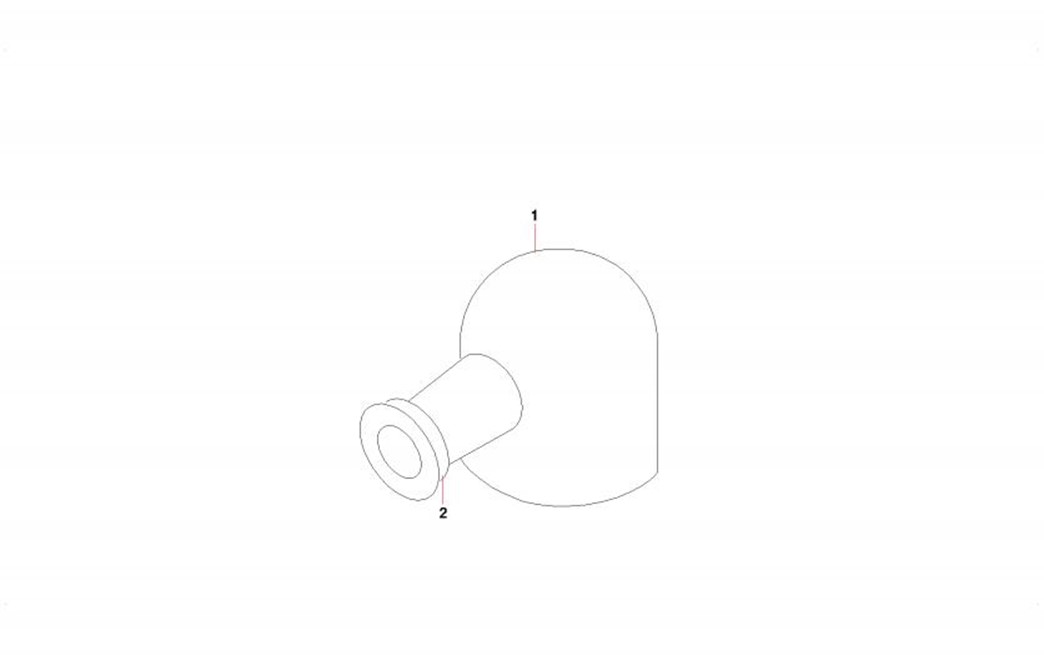

2-329-1 |
1 |
B241000000332 |
1 |
护孔环 |
Sleeve, Wire |
2-329-2 |
2 |
B230101001107 |
1 |
密封环 |
Ring, Seal |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

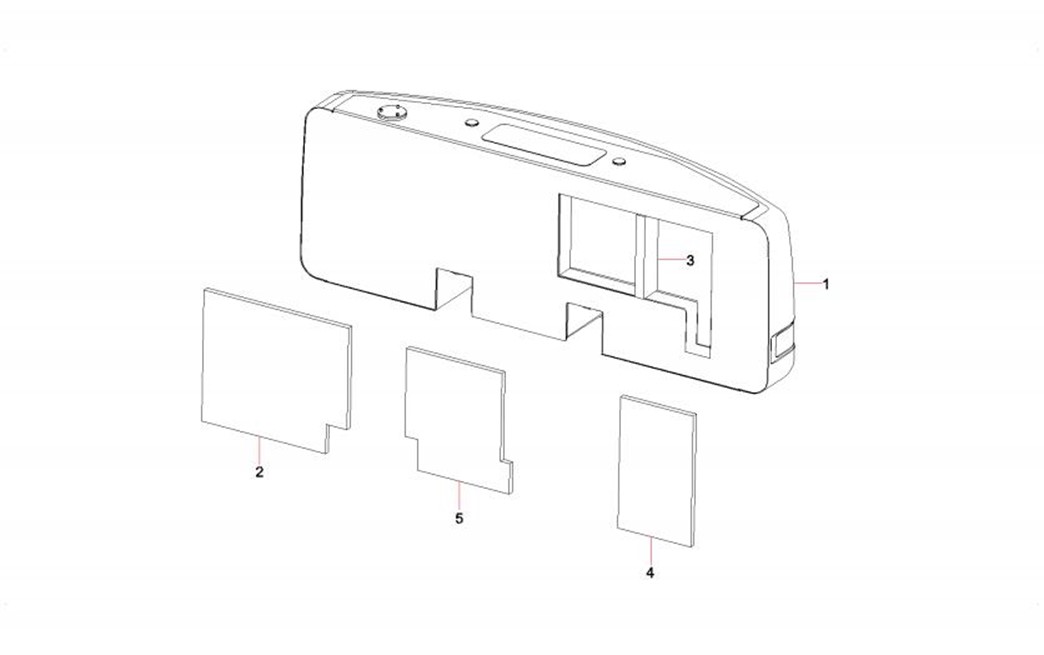

2-331-1 |
1 |
11285244 |
1 |
配重主体 |
Body, counterweight |
2-331-2 |
2 |
A820699000247 |
1 |
左部海绵 |
Sponge, left |
2-331-3 |
3 |
A820699001243 |
1 |
密封海绵 |
Sponge, sealing |
2-331-4 |
4 |
11280694 |
1 |
右部海绵 |
Foam |
2-331-5 |
5 |
A820699001111 |
1 |
中部海绵 |
Sponge, middle |
第3章
行走装置
(Travel device)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

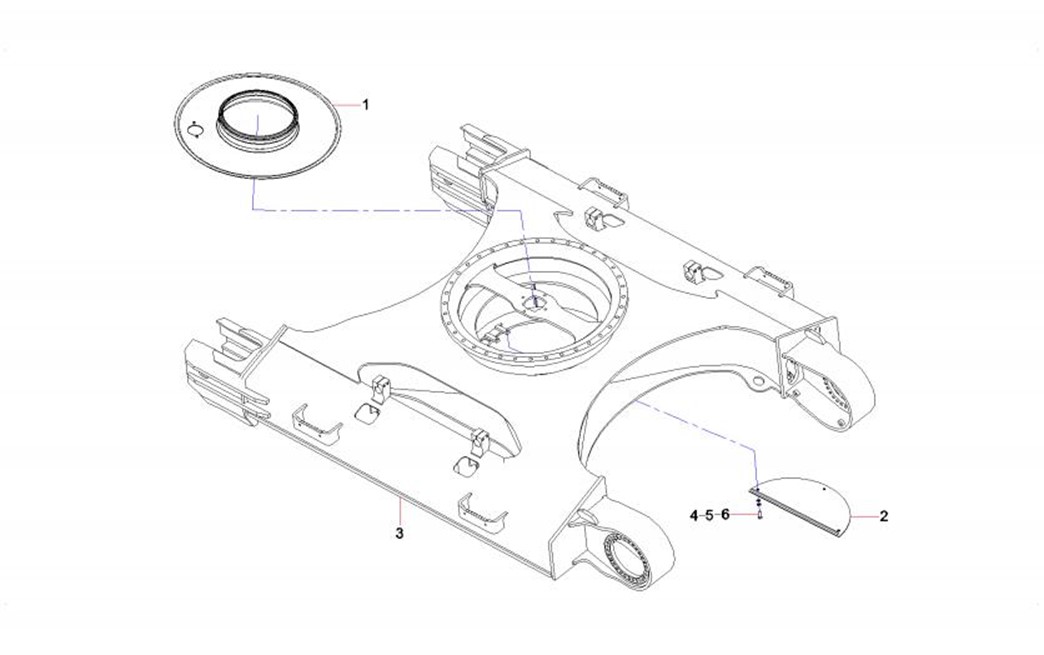

3-3-1 |
1 |
A810302082000 |
1 |
密封组件 |
Seal AS |
3-3-2 |
2 |
10131971 |
2 |
盖板总成 |
Coverplate GP |
3-3-3 |
3 |
11935834 |
1 |
履带架 |
Frame, track |
3-3-4 |
4 |
A210111000202 |
14 |
螺栓M12×30GB5783 10.9级 |
Bolt M12×30GB5783 10.9级 |
3-3-5 |
5 |
24000513 |
20 |
垫圈12GB93 达克锈 |
Washer |
3-3-6 |
6 |
60060548 |
6 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 达克锈 |
