SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 31
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

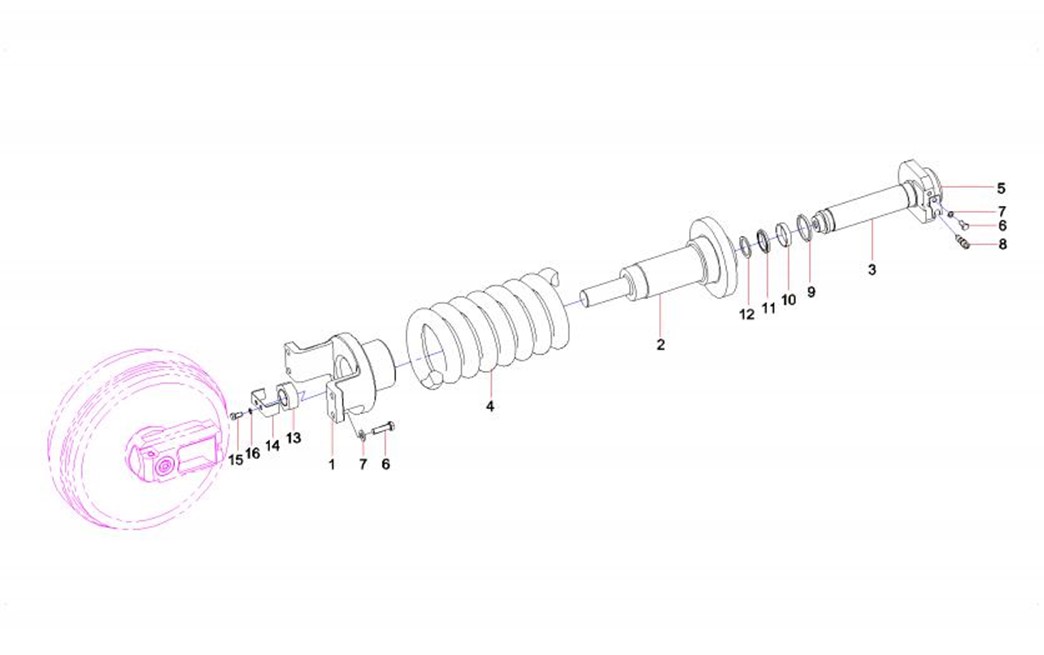

3-5-1 |
1 |
11744341 |
2 |
引导轮总成 |
Leading Wheel assembly |
3-5-2 |
2 |
A210111000054 |
8 |
螺栓M16×55GB5783 10.9级 |
Bolt |
3-5-3 |
3 |
A210491000118 |
76 |
垫圈 |
Washer 16GB1230 |
3-5-4 |
4 |
A229900006383 |
2 |
张紧装置 |
Tensioner |
3-5-5 |
5 |
12168856 |
4 |
托链轮总成 |
Roller As, carrier |
3-5-6 |
6 |
A210111000101 |
2 |
螺栓M12×25GB5783 10.9级 |
Bolt |
3-5-7 |
7 |
B229900000862 |
2 |
黄油阀 |
Valve, grease |
3-5-8 |
8 |
A820101010372 |
2 |
支板 |
Plate, support |
3-5-9 |
9 |
A210111000347 |
8 |
螺栓M16×90GB5783 10.9级 |
Bolt |
3-5-10 |
10 |
A210491000121 |
2 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

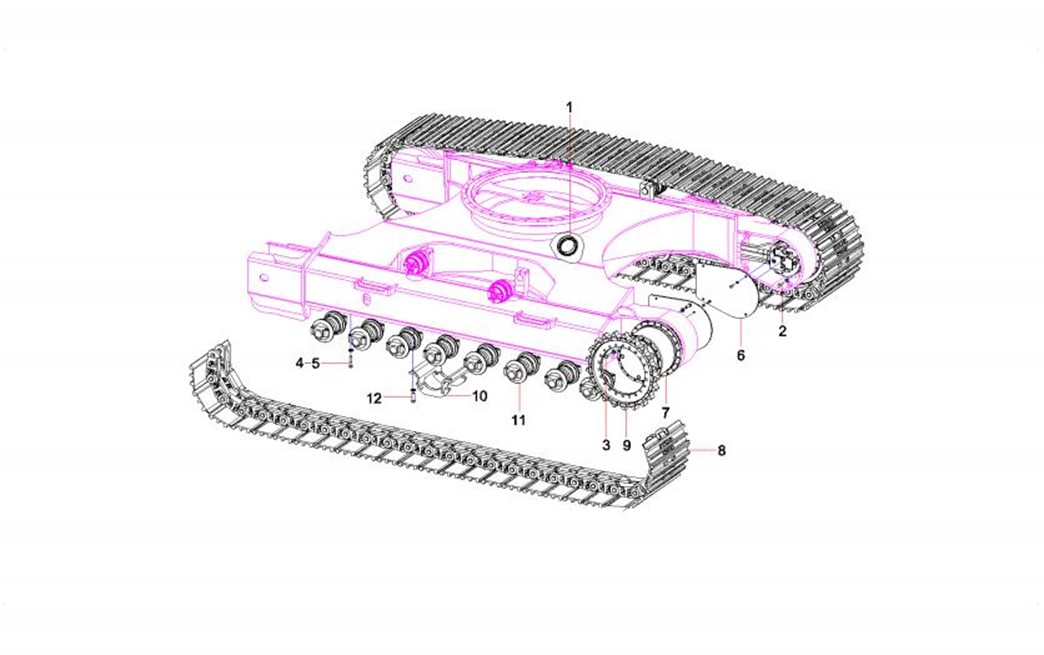

3-7-1 |
1 |
A820606030361 |
2 |
护套 |
Sheath |
3-7-2 |
2 |
60197801 |
60 |
螺栓M16×60DIN931 12.9级 |
Bolt |
3-7-3 |
3 |
60052677 |
60 |
螺栓 |
Bolt |
3-7-4 |
4 |
A210110000307 |
64 |
螺栓 |
Bolt |
3-7-5 |
5 |
A210491000144 |
64 |
垫圈 |
Washer |
3-7-6 |
6 |
A820101116020 |
2 |
马达盖板 |
Coverplate, motor |
3-7-7 |
7 |
60066181 |
2 |
减速机总成 |
Reducer GP |
3-7-8 |
8 |
12233707 |
2 |
履带总成 |
crawler assemblySTC190MB-6047 |
3-7-9 |
9 |
11221884 |
2 |
驱动轮 |
Sprocket |
3-7-10 |
10 |
A810401990037 |
2 |
护板 |
Board, guard |
3-7-11 |
11 |
10999958 |
16 |
支重轮总成 |
Roller AS, track |
3-7-12 |
12 |
A210111000221 |
8 |
螺栓M20×50GB5783 10.9级 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

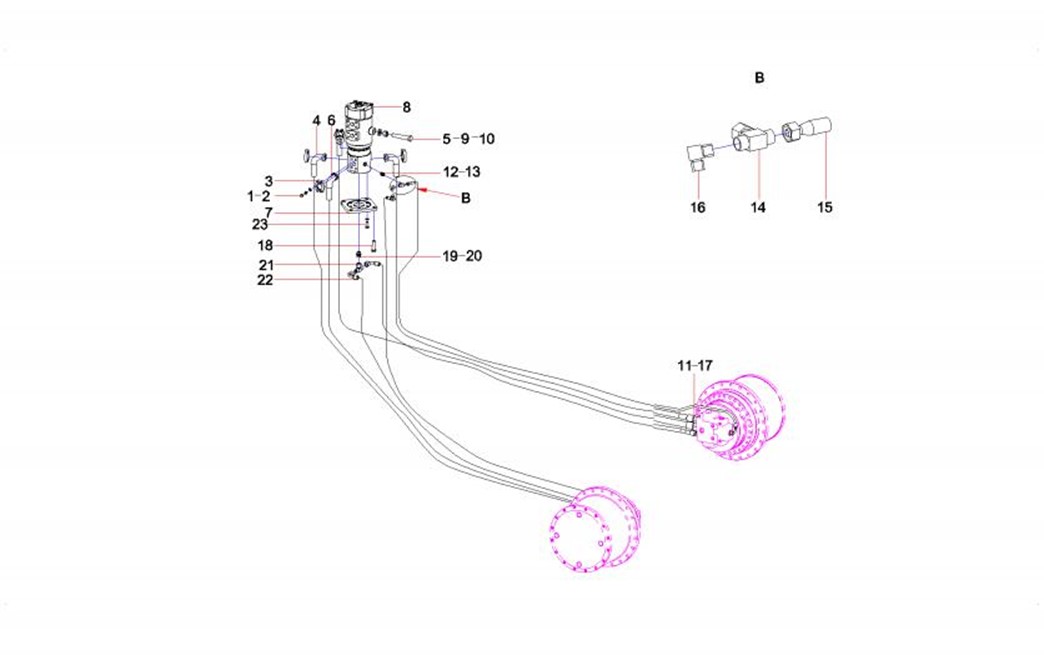

3-9-1 |
1 |
A210204000354 |
16 |
螺钉M10×30GB70.1 10.9级 |
Screw |
3-9-2 |
2 |
24000641 |
60 |
垫圈16GB97.1 300HV 达克锈 |
Washer |
3-9-3 |
3 |
B210780000244 |
8 |
对开法兰 |
Flange, split |
3-9-4 |
4 |
B230103002701 |
2 |
胶管 |
Hose |
3-9-5 |
5 |
A210307000029 |
1 |
螺母M20GB6170 10级 |
Nut |
3-9-6 |
6 |
B230103002702 |
2 |
胶管 |
Hose |
3-9-7 |
7 |
A820101212141 |
1 |
过渡板 |
Plate, transition |
3-9-8 |
8 |
60211869 |
1 |
回转接头 |
Center Swivel Joint |
3-9-9 |
9 |
A210110000233 |
1 |
螺栓M20×110GB5782 10.9级 |
Bolt |
3-9-10 |
10 |
A210491000132 |
9 |
垫圈 |
Washer |
3-9-11 |
11 |
A820205000834 |
4 |
G1-M36接头 |
Connector |
3-9-12 |
12 |
A820205000843 |
3 |
接头 |
Connector |
3-9-13 |
13 |
B230101000090 |
3 |
O形圈 |
O-ring |
3-9-14 |
14 |
B210780000413 |
1 |
管接头 |
Connector, pipe |
3-9-15 |
15 |
B230103002473 |
2 |
胶管 |
Hose |
3-9-16 |
16 |
B210780000418 |
1 |
管接头 |
Connector, pipe |
3-9-17 |
17 |
B230101000050 |
4 |
O形圈 |
O-ring |
3-9-18 |
18 |
A210111000212 |
4 |
螺栓M16×35GB5783 10.9级 |
Bolt M16×35GB5783 10.9级 |
3-9-19 |
19 |
A820205000844 |
3 |
接头 |
Connector |
3-9-20 |
20 |
B230101000047 |
2 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-11-21 |
21 |
B210780000172 |
1 |
管接头 |
Connector, pipe |
3-11-22 |
22 |
B230103000284 |
2 |
胶管 |
Hose |
3-11-23 |
23 |
A210111000203 |
6 |
螺栓M12×35GB5783 10.9级 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

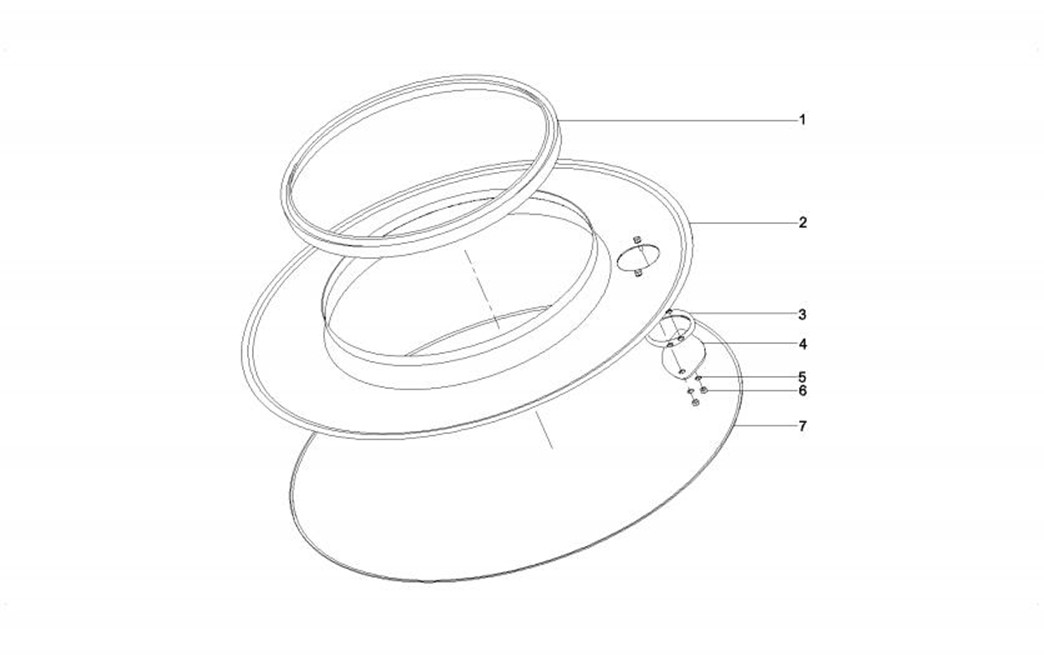

3-13-1 |
1 |
A820606020168 |
1 |
上密封圈 |
Ring, sealing |
3-13-2 |
2 |
A810410990020 |
1 |
护圈 |
Ring, protective |
3-13-3 |
3 |
A820606020170 |
1 |
胶垫 |
Block, rubber |
3-13-4 |
4 |
A820101210192 |
1 |
密封板 |
Plate, sealing |
3-13-5 |
5 |
A210405000011 |
2 |
垫圈 |
Washer |
3-13-6 |
6 |
A210307000017 |
2 |
螺母 |
Nut |
3-13-7 |
7 |
A820606020169 |
1 |
下密封圈 |
Ring, sealing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

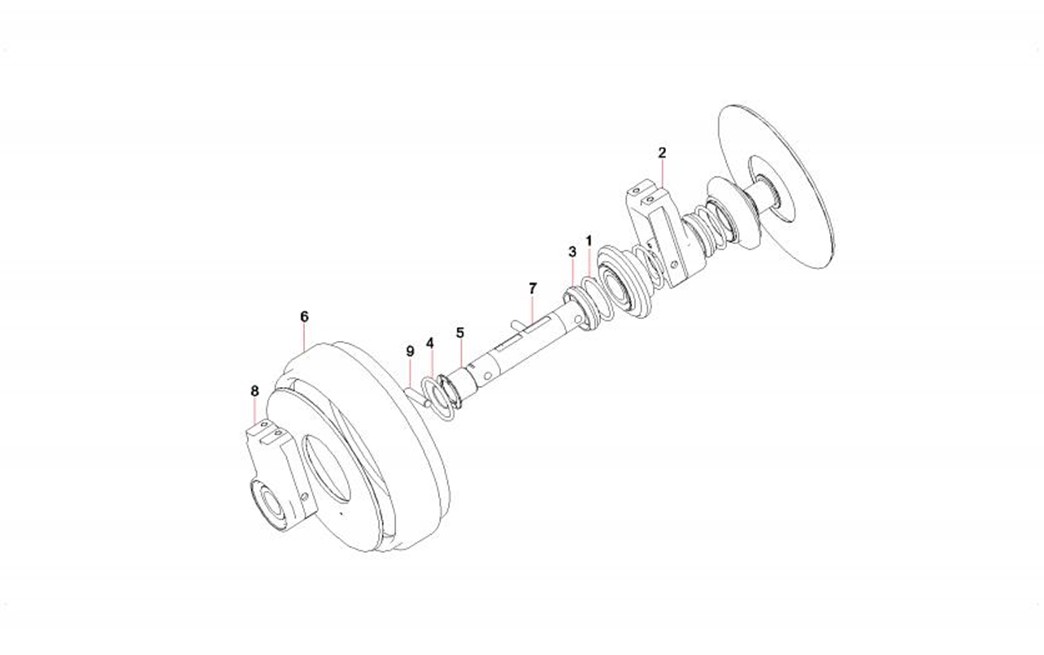

3-15-1 |
1 |
60027515 |
1 |
闷头螺塞 |
Plug, screw |
3-15-2 |
2 |
11744340 |
1 |
右支座 |
Right-Support Abutment |
3-15-3 |
3 |
60047793 |
2 |
支浮动油封 |
Seal, oil |
3-15-4 |
4 |
A210608000081 |
2 |
O形圈 |
O-ring |
3-15-5 |
5 |
60102940 |
2 |
衬套72×65×64.5 法兰 |
Bushing |
3-15-6 |
6 |
11744348 |
1 |
引导轮轮体总成 |
Leading wheel body assembly |
3-15-7 |
7 |
11744338 |
1 |
轴 |
shaft |
3-15-8 |
8 |
11744339 |
1 |
左支座 |
Lelt-Support AbutmentSWY190A- |
3-15-9 |
9 |
60102942 |
2 |
销 |
Pin,cylindrical |
