SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-41 |
41 |
B230101000038 |
1 |
O形圈 |
O-ring |
2-9-42 |
42 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw |
2-9-43 |
43 |
11144202 |
1 |
支架 |
Bracket |
2-9-44 |
44 |
A210204000355 |
2 |
螺钉 |
Screw |
2-9-45 |
45 |
A210401000001 |
6 |
垫圈 |
Washer |
2-9-46 |
46 |
11160698 |
2 |
U型螺栓 |
U-bolt |
2-9-47 |
47 |
A210307000017 |
6 |
螺母 |
Nut |
2-9-48 |
48 |
60135102 |
1 |
胶管 |
Hose |
2-9-49 |
49 |
60109193 |
1 |
胶管 |
Hose |
2-9-50 |
50 |
60078309 |
1 |
胶管 |
Hose |
2-9-51 |
51 |
60065987 |
1 |
胶管 |
Hose |
2-9-52 |
52 |
A820101118573 |
2 |
管夹 |
Clamp, pipe |
2-9-53 |
53 |
A820606010360 |
12 |
衬垫 |
Gasket |
2-9-54 |
54 |
A810406012423 |
2 |
上板 |
Plate, upper |
2-9-55 |
55 |
A810406012424 |
2 |
下板 |
Plate, lower |
2-9-56 |
56 |
A210204000335 |
4 |
螺钉 |
Screw |
2-9-57 |
57 |
60044769 |
4 |
胶管 |
Hose,rubber |
2-9-58 |
58 |
A210111000062 |
13 |
螺栓M20×60GB5783 10.9级 |
Bolt |
2-9-59 |
59 |
11539392 |
1 |
U型螺栓 |
U-bolt |
2-9-60 |
60 |
A210307000012 |
4 |
螺母 |
Nut |

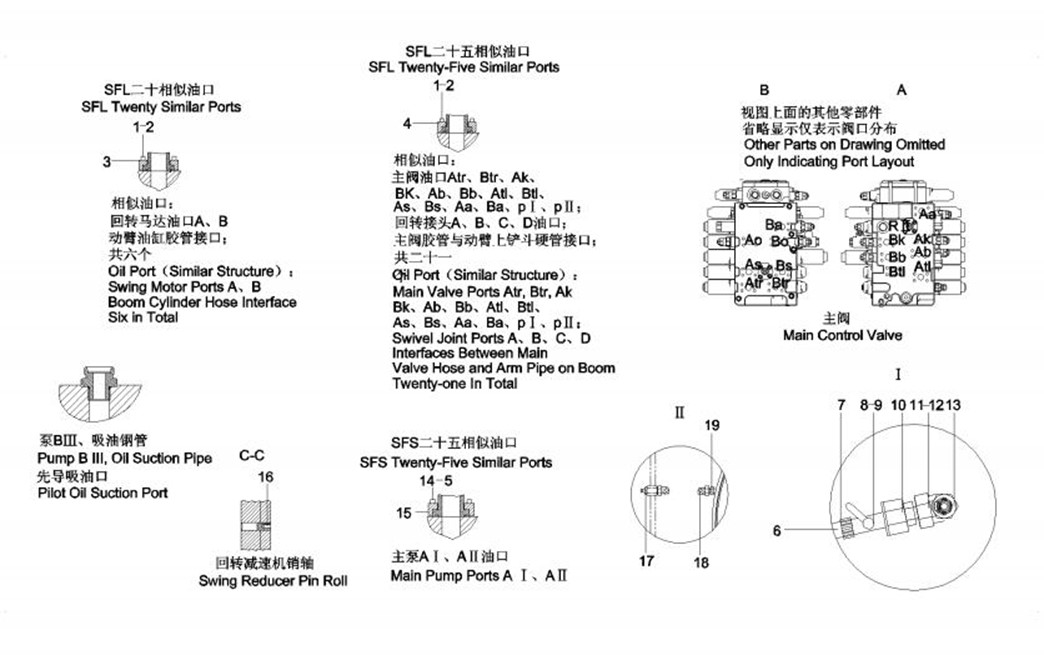

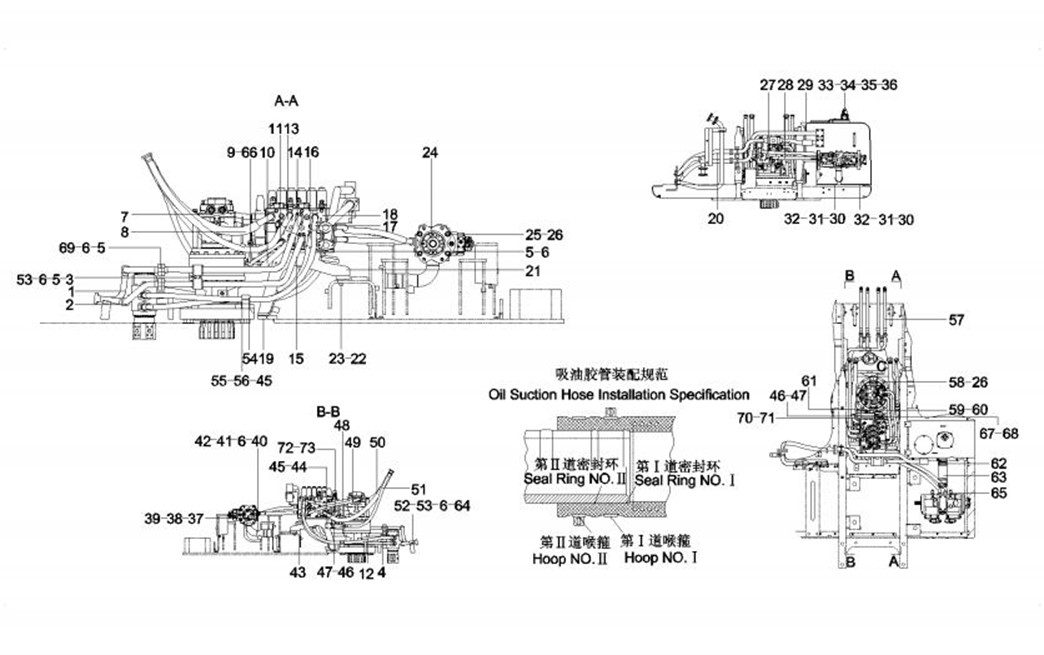

11679759 液压主管路 (Pipeline,main,hydraulic) (4/5) 2-10 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-61 |
61 |
11539370 |
1 |
夹板 |
Clamp |
2-11-62 |
62 |
A229900001659 |
4 |
T型抱箍 |
Anchor ear |
2-11-63 |
63 |
11609133 |
1 |
吸油胶管 |
Hose, oil suction |
2-11-64 |
64 |
A210204000206 |
4 |
螺钉M12×35GB70.1 10.9级 |
Screw |
2-11-65 |
65 |
60014940 |
2 |
压力传感器 |
Sensor, pressure |
2-11-66 |
66 |
60000846 |
1 |
O形圈 |
O-ring |
2-11-67 |
67 |
60104996 |
1 |
阀组 |
Valve GP |
2-11-68 |
68 |
A210204000464 |
4 |
螺钉 |
Screw |
2-11-69 |
69 |
B230101000456 |
5 |
O形圈 |
O-ring |
2-11-70 |
70 |
A820205000947 |
2 |
堵头 |
Plug |
2-11-71 |
71 |
B230101000049 |
2 |
O形圈 |
O-ring |
2-11-72 |
72 |
A820205002644 |
2 |
G1堵头 |
Plug |
2-11-73 |
73 |
B230101000050 |
2 |
O形圈 |
O-ring |
11679759 液压主管路 (Pipeline,main,hydraulic) (4/5) 2-11 |
11679759 液压主管路 (Pipeline,main,hydraulic) (5/5) 2-12 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-13-1 |
1 |
A210204000354 |
112 |
螺钉 |
Screw |
2-13-2 |
2 |
A210433000016 |
112 |
垫圈 |
Washer |
2-13-3 |
3 |
B210780000696 |
12 |
对开法兰 |
Flange, split |
2-13-4 |
4 |
B210780000244 |
32 |
对开法兰 |
Flange, split |
2-13-5 |
5 |
A210433000019 |
8 |
垫圈 |
Washer |
2-13-6 |
6 |
10192981 |
1 |
放油软管 |
Hose, oil outlet |
2-13-7 |
7 |
A229900001345 |
1 |
软管环箍 |
Hoop, hose |
2-13-8 |
8 |
B220401000916 |
1 |
放油阀 |
Valve AS, shut off, engine oil |
2-13-9 |
9 |
60006360 |
1 |
铜垫圈 |
Washer, copper |
2-13-10 |
10 |
10137010 |
1 |
接头 |
Connector |
2-13-11 |
11 |
B210780001426 |
1 |
管接头 |
Joint, pipe |
2-13-12 |
12 |
B210780000024 |
1 |
管接头 |
Connector, pipe |
2-13-13 |
13 |
A820205002283 |
1 |
接头 |
Connector |
2-13-14 |
14 |
A210204000451 |
8 |
螺钉 |
Screw |
2-13-15 |
15 |
B210780000004 |
4 |
对开法兰 |
Flange, split |
2-13-16 |
16 |
A820301012852 |
1 |
回转机构定位销 |
Dowel, swing mechanism |
2-13-17 |
17 |
B229900000686 |
1 |
黄油嘴 |
Fitting, grease |
2-13-18 |
18 |
B230103000876 |
1 |
胶管 |
Hose, rubber |
2-13-19 |
19 |
A820205002483 |
1 |
PT1/4-M14过渡接头 |
Adapter |
11679759 液压主管路 (Pipeline,main,hydraulic) (5/5) 2-13 |

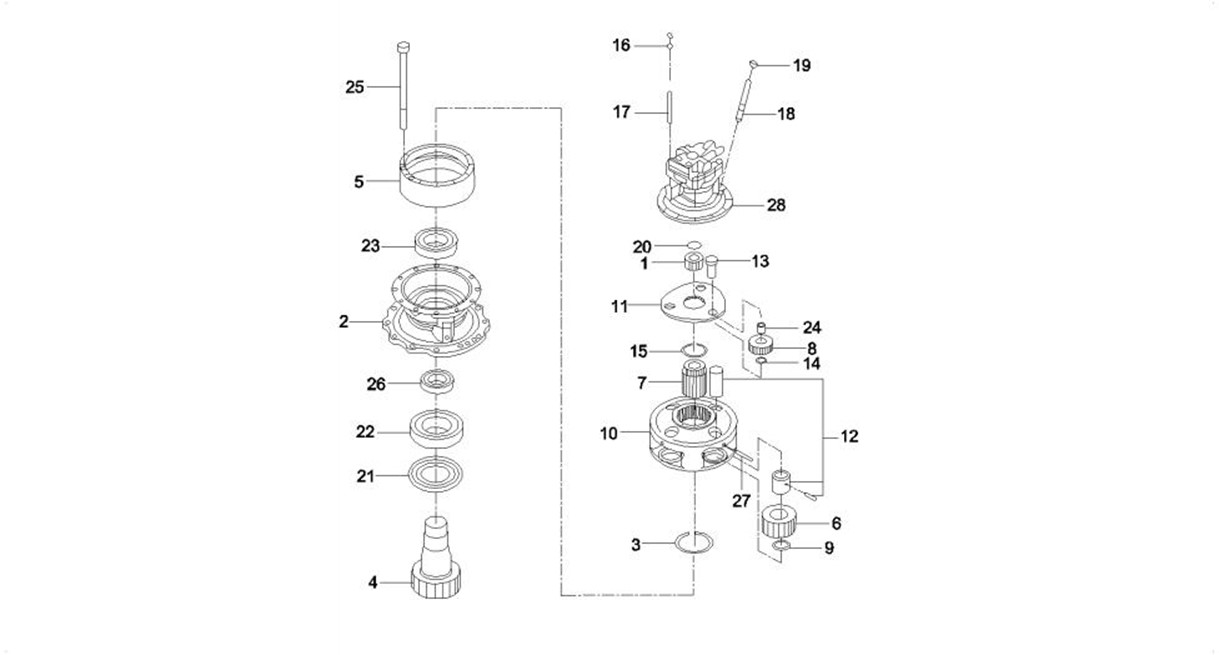

B229900003821 减速机总成 (Reducer GP) (1/5) |
2-14 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-1 |
1 |
60039304 |
1 |
No.1太阳轮 |
Gear, sun, No. 1 |
2-15-2 |
2 |
60039314 |
1 |
齿轮马达壳体 |
Casing, gear motor |
2-15-3 |
3 |
60077883 |
1 |
挡圈 |
Ring, retaining |
2-15-4 |
4 |
60039316 |
1 |
传动轴 |
Shaft, drive |
2-15-5 |
5 |
B229900005524 |
1 |
齿圈 |
Ring, gear |
2-15-6 |
6 |
60015792 |
4 |
行星齿轮 |
Wheel |
2-15-7 |
7 |
60015785 |
1 |
太阳齿轮 |
Gear, sun |
2-15-8 |
8 |
60015790 |
3 |
行星齿轮 |
Gear, planetary |
2-15-9 |
9 |
60077884 |
4 |
垫片 |
Shim |
2-15-10 |
10 |
60039311 |
1 |
No.2支座 |
Seat |
2-15-11 |
11 |
60039309 |
1 |
No.1支座 |
Seat |
2-15-12 |
12 |
60039310 |
4 |
销轴 |
Pin |
2-15-13 |
13 |
60039308 |
3 |
轮轴 |
Pin |
2-15-14 |
14 |
60039384 |
3 |
垫片 |
Shim |
2-15-15 |
15 |
60065255 |
1 |
垫片 |
Shim |
2-15-16 |
16 |
60008605 |
1 |
油尺 |
Gauge, oil |
2-15-17 |
17 |
60008614 |
1 |
油尺外管 |
Tube, oil gauge |
2-15-18 |
18 |
60008615 |
1 |
加油管 |
Pipe, oil feed |
2-15-19 |
19 |
B229900002437 |
1 |
呼吸管盖 |
Cover, breathing tube |
2-15-20 |
20 |
60008723 |
1 |
挡圈 |
Ring, retainer |
B229900003821 减速机总成 (Reducer GP) (1/5) |
2-15 |
B229900003821 减速机总成 (Reducer GP) (2/5) |
2-16 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-17-21 |
21 |
60039448 |
1 |
轴承密封件 |
Seal, bearing |
2-17-22 |
22 |
60015782 |
1 |
轴承 |
Bearing |
2-17-23 |
23 |
60015781 |
1 |
轴承 |
Bearing |
2-17-24 |
24 |
60039295 |
3 |
轴套 |
Needle gauge |
2-17-25 |
25 |
B229900005536 |
14 |
齿圈螺栓 |
Bolt |
2-17-26 |
26 |
60015832 |
1 |
轴端油封 |
Seal, bearing |
2-17-27 |
27 |
60008877 |
4 |
弹性销 |
Pin, elastic |
2-17-28 |
28 |
60075595 |
1 |
减速机法兰盘 |
Flange, mounting |
B229900003821 减速机总成 (Reducer GP) (2/5) |
2-17 |
B229900003821 减速机总成 (Reducer GP) (3/5) |
2-18 |
