SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 05
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-19-1 |
1 |
60039315 |
1 |
传动轴 |
Shaft, drive |
2-19-2 |
2 |
60039357 |
1 |
壳体 |
Housing |
2-19-3 |
3 |
60039303 |
1 |
圆柱滚珠轴承 |
Bearing, ball |
2-19-4 |
4 |
60039294 |
1 |
油密封 |
Seal, oil |
2-19-5 |
5 |
60039425 |
1 |
O形圈 |
O-ring |
2-19-6 |
6 |
60039426 |
1 |
O形圈 |
O-ring |
2-19-7 |
7 |
B229900003195 |
3 |
30T回转制动主动片 |
Plate |
2-19-8 |
8 |
B229900003194 |
4 |
30T回转制动从动片 |
Plate |
2-19-9 |
9 |
B220401000688 |
1 |
回转马达延时阀 |
Valve, timing, swing motor |
2-19-10 |
10 |
60008845 |
3 |
螺栓 |
Bolt |
B229900003821 减速机总成 (Reducer GP) (3/5) |
2-19 |

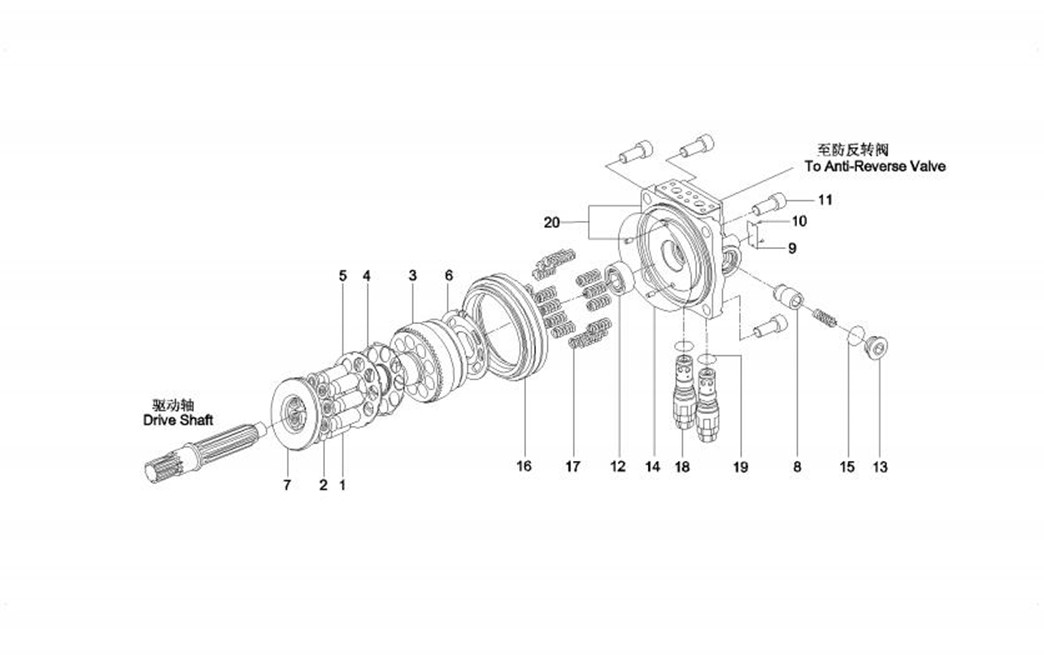

B229900003821 减速机总成 (Reducer GP) (4/5) |
2-20 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-21-1 |
1 |
60039347 |
9 |
活塞 |
Piston |
2-21-2 |
2 |
60039291 |
9 |
滑靴 |
Slipper |
2-21-3 |
3 |
60039338 |
1 |
缸体 |
Block, cylinder |
2-21-4 |
4 |
60039322 |
1 |
弹簧座 |
Seat, spring |
2-21-5 |
5 |
60039382 |
1 |
托架 |
Bracket |
2-21-6 |
6 |
60039375 |
1 |
配油盘 |
Tray, oil distribution |
2-21-7 |
7 |
60039336 |
1 |
阀座 |
Seat, valve |
2-21-8 |
8 |
60039351 |
2 |
活塞 |
Piston |
2-21-9 |
9 |
60038547 |
1 |
铭牌 |
Nameplate |
2-21-10 |
10 |
60008722 |
2 |
铆钉 |
Rivet |
2-21-11 |
11 |
60008840 |
4 |
螺栓 |
Bolt |
2-21-12 |
12 |
60039302 |
1 |
圆柱滚珠轴承 |
Bearing, ball |
2-21-13 |
13 |
60039401 |
2 |
油塞 |
Plug, oil |
2-21-14 |
14 |
60039429 |
1 |
O形圈 |
O-ring |
2-21-15 |
15 |
B230101001312 |
2 |
O形圈 |
O-ring |
2-21-16 |
16 |
60039406 |
1 |
制动活塞 |
Piston, braking |
2-21-17 |
17 |
60039405 |
16 |
制动弹簧 |
Spring, retarding |
2-21-18 |
18 |
B220401000693 |
2 |
20T回转溢流阀 |
Valve, overflow, slewing |
2-21-19 |
19 |
B230101000036 |
2 |
O形圈 |
O-ring |
2-21-20 |
20 |
60039358 |
1 |
壳体总成 |
Housing AS |
B229900003821 减速机总成 (Reducer GP) (4/5) |
2-21 |

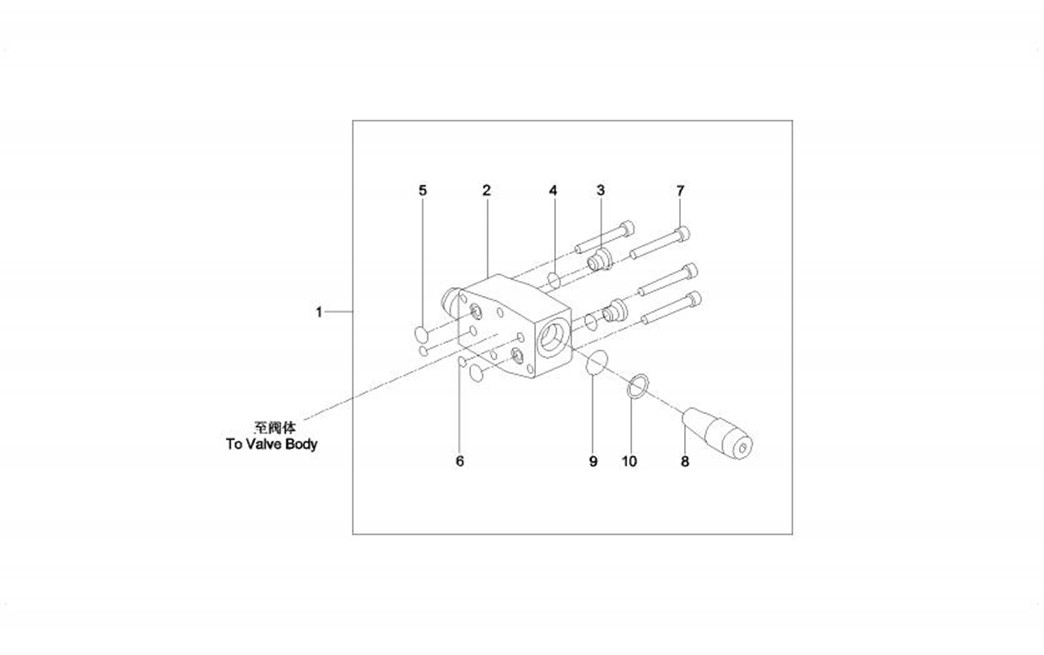

B229900003821 减速机总成 (Reducer GP) (5/5) |
2-22 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-23-1 |
1 |
B220401000687 |
1 |
回转马达防摆阀 |
Valve, anti-reverse, swing motor |
2-23-2 |
2 |
60008793 |
1 |
机体 |
Body, machine |
2-23-3 |
3 |
60008711 |
2 |
堵 |
Plug |
2-23-4 |
4 |
B230103003795 |
2 |
O形圈 |
O-ring |
2-23-5 |
5 |
60008699 |
2 |
O形圈 |
O-ring |
2-23-6 |
6 |
60008707 |
2 |
O形圈 |
O-ring |
2-23-7 |
7 |
60008848 |
4 |
螺钉 |
Bolt |
2-23-8 |
8 |
60008753 |
2 |
防反转阀 |
Valve, anti-reverse |
2-23-9 |
9 |
B230101000363 |
2 |
O形圈 |
O-ring |
2-23-10 |
10 |
60008867 |
2 |
密封挡圈 |
Ring, retaining |
B229900003821 减速机总成 (Reducer GP) (5/5) |
2-23 |

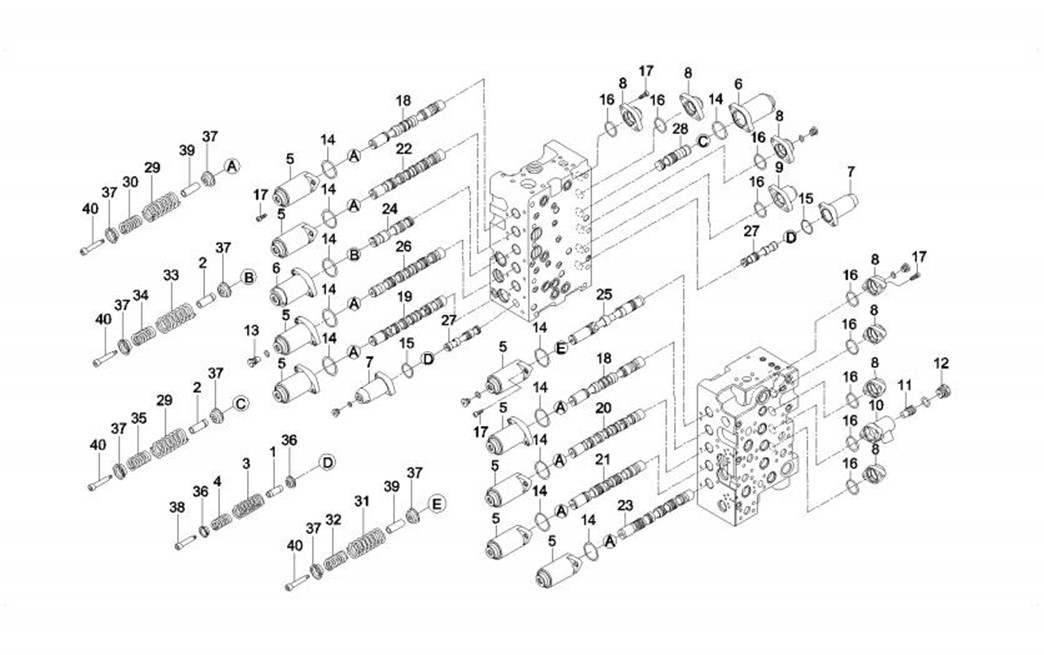

60008123 多路阀 (Valve, main control) (1/7) |
2-24 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-25-1 |
1 |
60100508 |
2 |
挡圈 |
Ring, retaining |
2-25-2 |
2 |
60008801 |
2 |
挡圈 |
Ring, retaining |
2-25-3 |
3 |
60038243 |
2 |
弹簧 |
Spring |
2-25-4 |
4 |
60038244 |
2 |
弹簧 |
Spring |
2-25-5 |
5 |
60100505 |
9 |
弹簧盖 |
Cover, spring |
2-25-6 |
6 |
60100506 |
2 |
弹簧盖 |
Cover, spring |
2-25-7 |
7 |
60100507 |
2 |
弹簧盖 |
Cover, spring |
2-25-8 |
8 |
60008789 |
7 |
盖 |
Cover |
2-25-9 |
9 |
60008790 |
1 |
盖 |
Cover |
2-25-10 |
10 |
60100469 |
1 |
盖 |
Cover |
2-25-11 |
11 |
60100509 |
1 |
活塞 |
Piston |
2-25-12 |
12 |
60100468 |
1 |
堵 |
Plug |
2-25-13 |
13 |
60100466 |
1 |
堵 |
Plug |
2-25-14 |
14 |
60100514 |
11 |
O形圈 |
O-ring |
2-25-15 |
15 |
60008821 |
2 |
O形圈 |
O-ring |
2-25-16 |
16 |
60050051 |
9 |
O形圈 |
O-ring |
2-25-17 |
17 |
60008721 |
44 |
内六角螺钉 |
Bolt |
2-25-18 |
18 |
60100501 |
2 |
左行走阀芯 |
Spool, travel valve |
2-25-19 |
19 |
60100481 |
1 |
斗杆阀芯 |
Spool, valve, arm |
2-25-20 |
20 |
60100479 |
1 |
动臂阀芯 |
Spool, valve, boom |
60008123 多路阀 (Valve, main control) (1/7) |
2-25 |
60008123 多路阀 (Valve, main control) (2/7) |
2-26 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-27-21 |
21 |
60100474 |
1 |
铲斗阀芯 |
Spool, bucket valve |
2-27-22 |
22 |
60100485 |
1 |
回转阀芯 |
Spool, swing valve |
2-27-23 |
23 |
60100482 |
1 |
斗杆阀芯 |
Spool, valve, arm |
2-27-24 |
24 |
60100480 |
1 |
动臂阀芯 |
Spool, valve, boom |
2-27-25 |
25 |
60100498 |
1 |
直线行走阀芯 |
Spool, valve, straight travel |
2-27-26 |
26 |
60100473 |
1 |
备用阀芯 |
Spool, service valve |
2-27-27 |
27 |
60100496 |
2 |
液压切断阀 |
Valve, hydraulic cutoff |
2-27-28 |
28 |
60100487 |
1 |
回转优先阀 |
Valve, swing priority |
2-27-29 |
29 |
60008769 |
9 |
弹簧 |
Spring |
2-27-30 |
30 |
60008770 |
8 |
弹簧 |
Spring |
2-27-31 |
31 |
60100502 |
1 |
弹簧 |
Spring |
2-27-32 |
32 |
60100503 |
1 |
弹簧 |
Spring |
2-27-33 |
33 |
60008771 |
1 |
弹簧 |
Spring |
2-27-34 |
34 |
60008772 |
1 |
弹簧 |
Spring |
2-27-35 |
35 |
60039319 |
1 |
弹簧 |
Spring |
2-27-36 |
36 |
60008825 |
4 |
座 |
Seat |
2-27-37 |
37 |
60008823 |
22 |
座 |
Seat |
2-27-38 |
38 |
60038528 |
2 |
螺栓 |
Bolt |
2-27-39 |
39 |
60008818 |
9 |
挡圈 |
Ring, retaining |
2-27-40 |
40 |
60008819 |
11 |
螺柱 |
Stud |
60008123 多路阀 (Valve, main control) (2/7) |
2-27 |

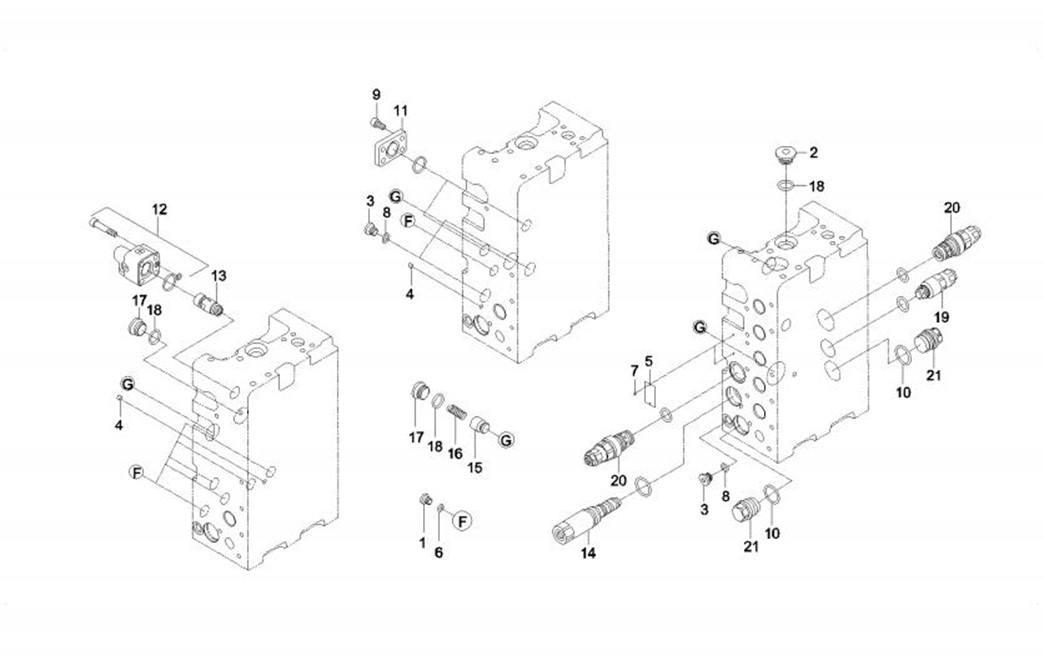

60008123 多路阀 (Valve, main control) (3/7) |
2-28 |
