SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-29-1 |
1 |
60008711 |
7 |
堵 |
Plug |
2-29-2 |
2 |
60008712 |
3 |
堵 |
Plug |
2-29-3 |
3 |
60008713 |
6 |
堵 |
Plug |
2-29-4 |
4 |
60008728 |
5 |
紧定螺钉 |
Setscrew |
2-29-5 |
5 |
60100511 |
1 |
铭牌 |
Nameplate |
2-29-6 |
6 |
60008697 |
7 |
O形圈 |
O-ring |
2-29-7 |
7 |
60008722 |
2 |
铆钉 |
Rivet |
2-29-8 |
8 |
60008700 |
7 |
O形圈 |
O-ring |
2-29-9 |
9 |
60008717 |
8 |
螺栓 |
Bolt |
2-29-10 |
10 |
60100516 |
2 |
O形圈 |
O-ring |
2-29-11 |
11 |
60008781 |
2 |
法兰 |
Flange |
2-29-12 |
12 |
60100494 |
2 |
逻辑阀 |
Bolt |
2-29-13 |
13 |
60100476 |
1 |
单向阀 |
Valve, check |
2-29-14 |
14 |
60100484 |
1 |
斗杆再生阀 |
Valve, arm regeneration |
2-29-15 |
15 |
60008783 |
8 |
单向阀 |
Valve, check |
2-29-16 |
16 |
60008817 |
10 |
弹簧 |
Spring |
2-29-17 |
17 |
60008715 |
11 |
堵 |
Plug |
2-29-18 |
18 |
60008705 |
17 |
O形圈 |
O-ring |
2-29-19 |
19 |
60100490 |
6 |
节流阀 |
Valve, throttle |
2-29-20 |
20 |
60100488 |
2 |
节流阀 |
Valve, throttle |

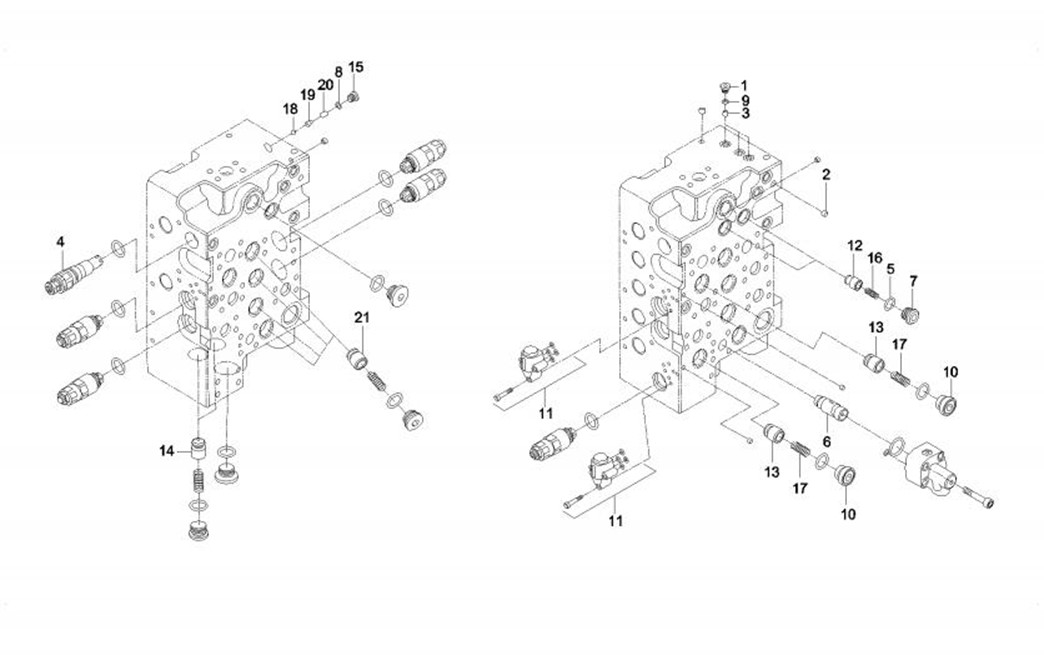

60008123 多路阀 (Valve, main control) (3/7) |
2-29 |
60008123 多路阀 (Valve, main control) (4/7) |
2-30 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-31-21 |
21 |
60100465 |
2 |
堵 |
Plug |
60008123 多路阀 (Valve, main control) (4/7) |
2-31 |

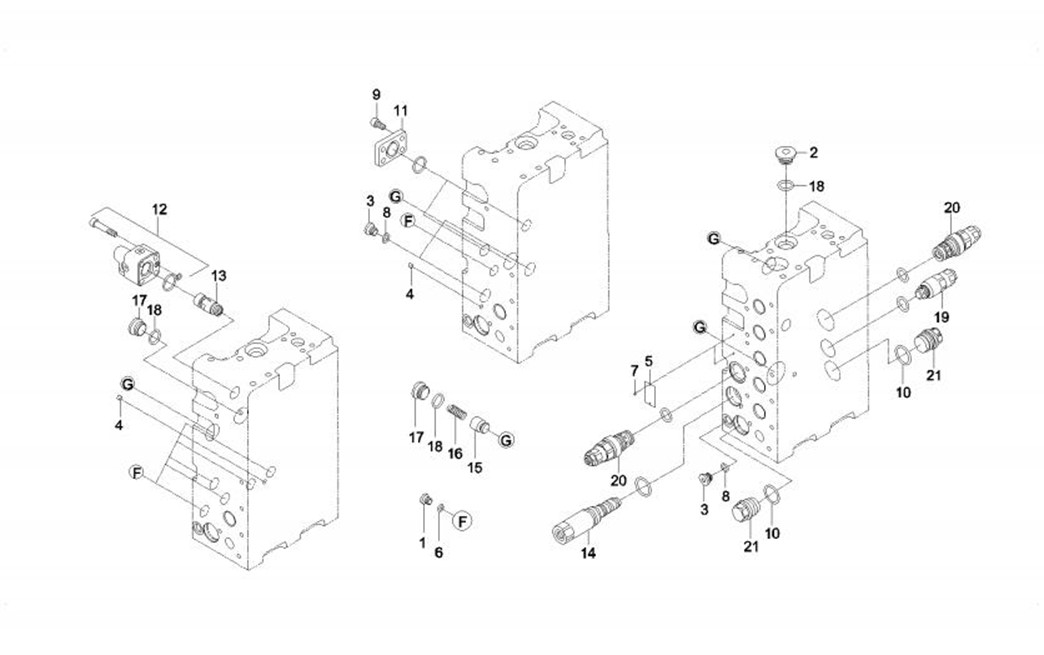

60008123 多路阀 (Valve, main control) (5/7) |
2-32 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-33-1 |
1 |
60100467 |
3 |
堵 |
Plug |
2-33-2 |
2 |
60008820 |
3 |
堵 |
Plug |
2-33-3 |
3 |
60100492 |
3 |
节流阀 |
Valve, throttle |
2-33-4 |
4 |
60100500 |
1 |
主溢流阀 |
Valve, relief, main |
2-33-5 |
5 |
60008703 |
2 |
O形圈 |
O-ring |
2-33-6 |
6 |
60100477 |
1 |
单向阀 |
Valve, check |
2-33-7 |
7 |
60038656 |
2 |
油塞 |
Plug, oil |
2-33-8 |
8 |
60008696 |
1 |
O形圈 |
O-ring |
2-33-9 |
9 |
60008708 |
3 |
O形圈 |
O-ring |
2-33-10 |
10 |
60008779 |
2 |
堵 |
Plug |
2-33-11 |
11 |
60100493 |
2 |
控制阀组件 |
Valve GP, control |
2-33-12 |
12 |
60038108 |
2 |
提升阀 |
Valve, lift |
2-33-13 |
13 |
60008784 |
2 |
单向阀 |
Valve, check |
2-33-14 |
14 |
60100475 |
2 |
单向阀 |
Valve, check |
2-33-15 |
15 |
60008714 |
1 |
堵 |
Plug |
2-33-16 |
16 |
60100504 |
2 |
弹簧 |
Spring |
2-33-17 |
17 |
60008765 |
2 |
弹簧 |
Spring |
2-33-18 |
18 |
60075545 |
1 |
球 |
Ball |
2-33-19 |
19 |
60075575 |
1 |
节流阀 |
Valve, throttle |
2-33-20 |
20 |
60075592 |
1 |
弹簧 |
Spring |
60008123 多路阀 (Valve, main control) (5/7) |
2-33 |
60008123 多路阀 (Valve, main control) (6/7) |
2-34 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-35-21 |
21 |
60008783 |
8 |
单向阀 |
Valve, check |
60008123 多路阀 (Valve, main control) (6/7) |
2-35 |

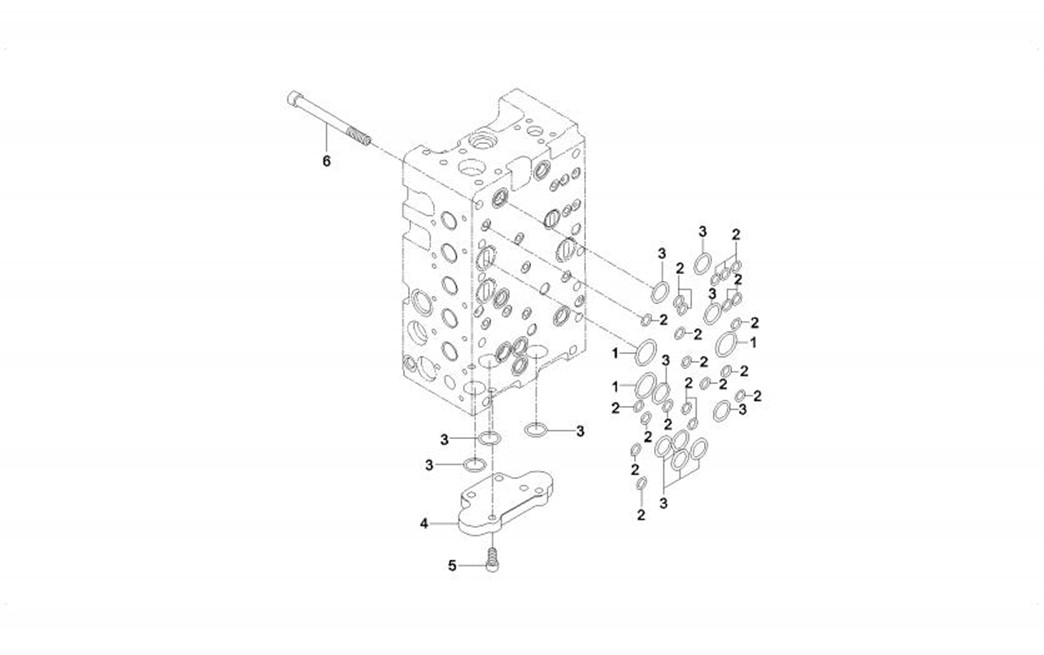

60008123 多路阀 (Valve, main control) (7/7) |
2-36 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-37-1 |
1 |
60100517 |
3 |
O形圈 |
O-ring |
2-37-2 |
2 |
60100515 |
21 |
O形圈 |
O-ring |
2-37-3 |
3 |
60100513 |
14 |
O形圈 |
O-ring |
2-37-4 |
4 |
60100470 |
1 |
盖 |
Cover |
2-37-5 |
5 |
60100512 |
4 |
内六角螺钉 |
Bolt |
2-37-6 |
6 |
60100510 |
10 |
螺栓 |
Bolt |
60008123 多路阀 (Valve, main control) (7/7) |
2-37 |

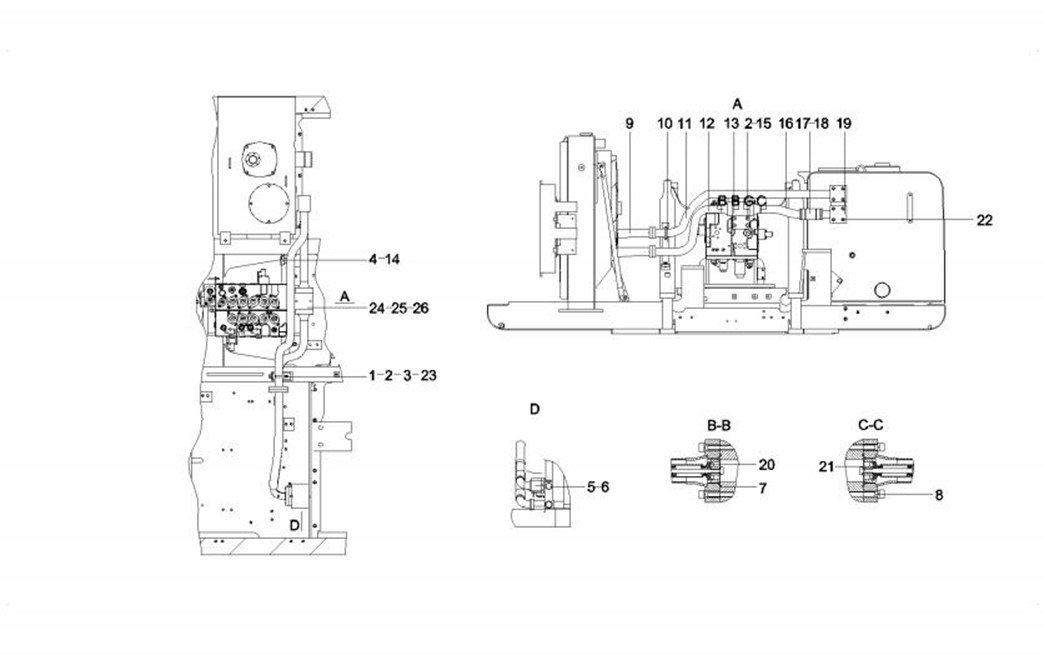

11650098 回油管路 (Pipeline, oil return) (1/2) |
2-38 |
