SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 12
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-89-1 |
1 |
A222100000119 |
1 |
先导滤芯 |
Element, pilot filter |

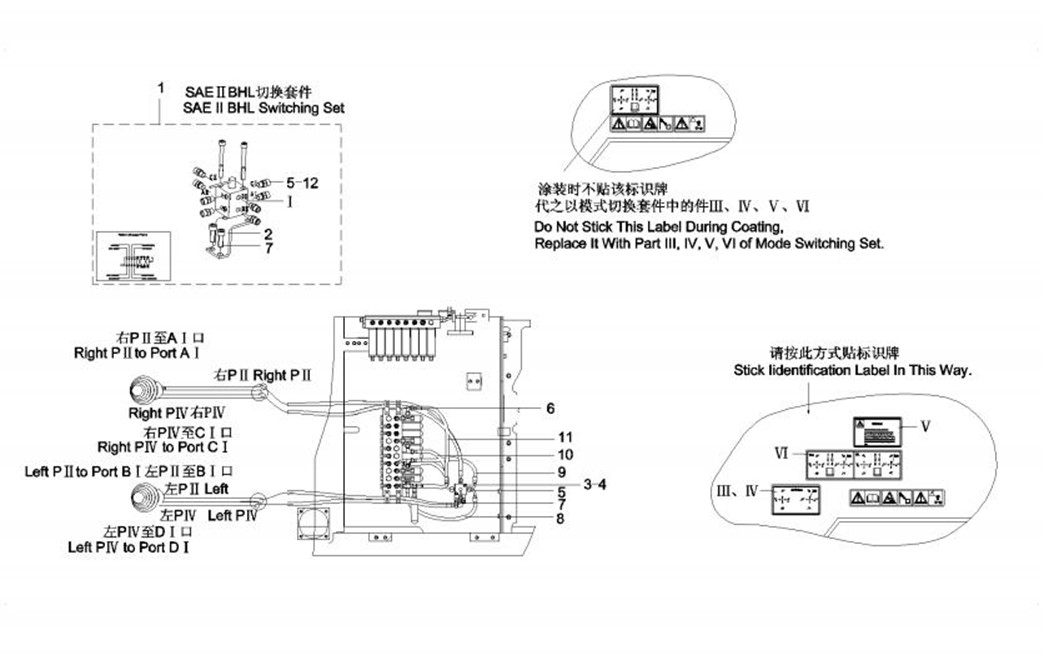

11670421 SAE2BHL模式切换 (Mode switching, SAE2BHL) 2-90 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-91-1 |
1 |
60061894 |
1 |
SAE2BHL切换套件 |
Shift kit |
2-91-2 |
2 |
11867631 |
1 |
先导切换阀支座 |
Support, valve, pilot switching |
2-91-3 |
3 |
A210110000340 |
2 |
螺栓 |
Bolt |
2-91-4 |
4 |
A210401000017 |
2 |
垫圈 |
Washer |
2-91-5 |
5 |
60126730 |
8 |
管接头 |
Joint, pipe |
2-91-6 |
6 |
A230200000179 |
4 |
双管夹 |
Clamp, 2-pipe |
2-91-7 |
7 |
23000066 |
2 |
螺钉 |
Screw |
2-91-8 |
8 |
11866826 |
1 |
胶管 |
Hose |
2-91-9 |
9 |
11667432 |
1 |
胶管 |
Hose,rubber |
2-91-10 |
10 |
11667456 |
1 |
胶管 |
Hose,rubber |
2-91-11 |
11 |
11548646 |
1 |
胶管 |
Hose,rubber |
2-91-12 |
12 |
23001922 |
8 |
O形圈 |
O-ring |

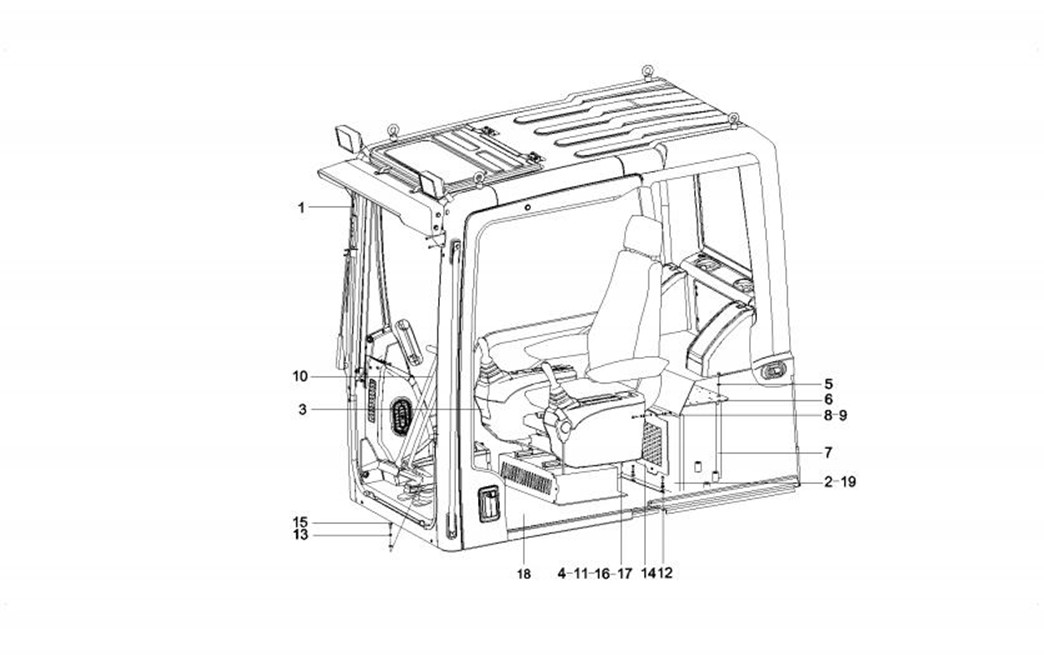

12135336 驾驶室 (cabSY215C9C3KL.1.5) |
2-92 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-93-1 |
1 |
11773045 |
1 |
车身总成 |
Body GP, machine |
2-93-2 |
2 |
11353824 |
1 |
左下立板 |
Plate, vertical, lower left |
2-93-3 |
3 |
11839176 |
1 |
座椅及操纵箱 |
Seat and control console |
2-93-4 |
4 |
10578270 |
1 |
吹背风道密封海绵 |
Sponge, sealing, rear air outlet |
2-93-5 |
5 |
A210405000007 |
22 |
垫圈 |
Washer |
2-93-6 |
6 |
12136259 |
1 |
电气安装板 |
Installation plate for electrical |
2-93-7 |
7 |
10253103 |
3 |
支撑杆 |
Rod, supporting |
2-93-8 |
8 |
A210210000027 |
6 |
螺钉 |
Screw |
2-93-9 |
9 |
A210405000006 |
6 |
垫圈 |
Washer |
2-93-10 |
10 |
12076176 |
1 |
行走操纵机构 |
Control mechanism, travel |
2-93-11 |
11 |
A210264000004 |
1 |
自攻螺钉 |
Screw, tapping |
2-93-12 |
12 |
A210204000146 |
20 |
螺钉 |
Screw |
2-93-13 |
13 |
A210401000001 |
8 |
垫圈 |
Washer |
2-93-14 |
14 |
10244287 |
1 |
内气盖板 |
Plate, cover, air, inner |
2-93-15 |
15 |
A210111000195 |
6 |
螺栓 |
Bolt |
2-93-16 |
16 |
A229900010630 |
1 |
吹脚风道 |
Passage, air, foot-blowing |
2-93-17 |
17 |
10567493 |
1 |
吹脚风道密封海绵 |
Sponge, sealing, floor air outlet |
2-93-18 |
18 |
12037206 |
1 |
底板架 |
Support, bottom plate |
2-93-19 |
19 |
11353827 |
1 |
右下立板 |
Plate, vertical, lower right |
11773045 车身总成 (Body GP, machine) (1/11) |
2-94 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-95-1 |
1 |
11654149 |
1 |
车身主体 |
Bodywork body |
2-95-2 |
2 |
11141356 |
1 |
吸音海绵 |
Foam |
2-95-3 |
3 |
11648012 |
1 |
右侧玻璃 |
Glass,right-hand |
2-95-4 |
4 |
A210111000082 |
6 |
螺栓 |
Bolt |
2-95-5 |
5 |
A210405000007 |
31 |
垫圈 |
Washer |
2-95-6 |
6 |
A210401000017 |
30 |
垫圈 |
Washer |
2-95-7 |
7 |
11162034 |
1 |
天窗总成 |
Window AS |
2-95-8 |
8 |
11094594 |
1 |
后围玻璃 |
Glass,rear wall |
2-95-9 |
9 |
10138049 |
1 |
左侧玻璃 |
Glass |
2-95-10 |
10 |
A210307000017 |
9 |
螺母 |
Nut |
2-95-11 |
11 |
10137654 |
1 |
风窗挡水板总成 |
Plate, baffle |
2-95-12 |
12 |
11646101 |
1 |
内饰件总成 |
Plate GP,protect,decoration,inner |
2-95-13 |
13 |
11756204 |
1 |
C-9挖机驾驶室电气总成 |
Electric Systerm |

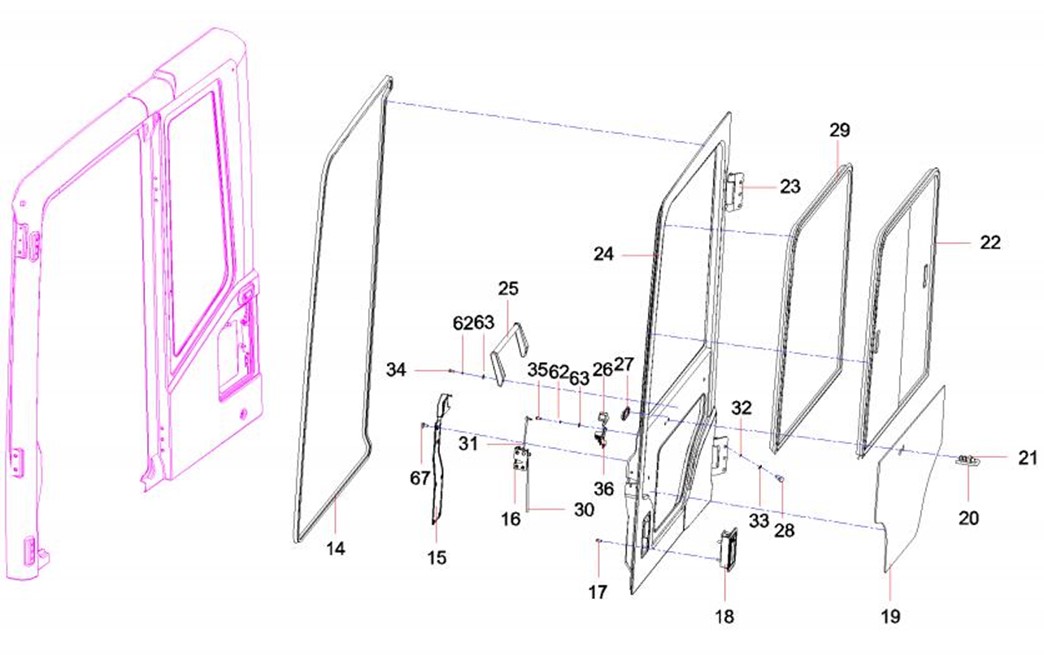

11773045 车身总成 (Body GP, machine) (2/11) |
2-96 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-97-14 |
14 |
10128925 |
1 |
门内侧密封条 |
Strip, sealing |
2-97-15 |
15 |
10128962 |
1 |
门内盖板 |
Coverplate |
2-97-16 |
16 |
A222200000147 |
1 |
锁体 |
Lock AS |
2-97-17 |
17 |
A210210000006 |
4 |
螺钉 |
Screw |
2-97-18 |
18 |
A229900008575 |
1 |
车门锁外把手总成 |
Handle AS |
2-97-19 |
19 |
10138052 |
1 |
门下玻璃 |
Glass |
2-97-20 |
20 |
10138053 |
1 |
门外锁扣 |
Catch, lock |
2-97-21 |
21 |
10133023 |
4 |
橡胶保护帽 |
Cap, rubber |
2-97-22 |
22 |
10139872 |
1 |
门窗框总成 |
Cab window AS |
2-97-23 |
23 |
10125155 |
2 |
门铰链总成 |
Hinge AS |
2-97-24 |
24 |
10137623 |
1 |
门总成 |
Cab door AS |
2-97-25 |
25 |
A229900002860 |
1 |
门拉手 |
Handle, cab door |
2-97-26 |
26 |
10166212 |
1 |
门锁内把手 |
Mechanism, lock |
2-97-27 |
27 |
10128922 |
1 |
橡胶帽 |
Cap, rubber |
2-97-28 |
28 |
A210111000037 |
15 |
螺栓 |
Bolt |
2-97-29 |
29 |
10473839 |
1 |
门窗框橡胶条 |
Door window frame Rubber Strip |
2-97-30 |
30 |
60107456 |
1 |
门锁推杆 |
Handspike of door lock |
2-97-31 |
31 |
60107458 |
1 |
门锁推杆 |
Handspike of door lock |
2-97-32 |
32 |
A210405000001 |
3 |
垫圈 |
Washer |
2-97-33 |
33 |
A210401000002 |
3 |
垫圈 |
Washer |
11773045 车身总成 (Body GP, machine) (3/11) |
2-98 |
