SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 13
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-99-34 |
34 |
A210204000130 |
36 |
螺钉 |
Screw |
2-99-35 |
35 |
A210210000027 |
2 |
螺钉 |
Screw |
2-99-36 |
36 |
A210501000019 |
4 |
销 |
Pin |
2-99-62 |
62 |
A210401000016 |
43 |
垫圈 |
Washer |
2-99-63 |
63 |
A210405000006 |
34 |
垫圈 |
Washer |
2-99-67 |
67 |
11322356 |
7 |
塑料膨胀卡扣 |
Expansion clamping clip,plastic |

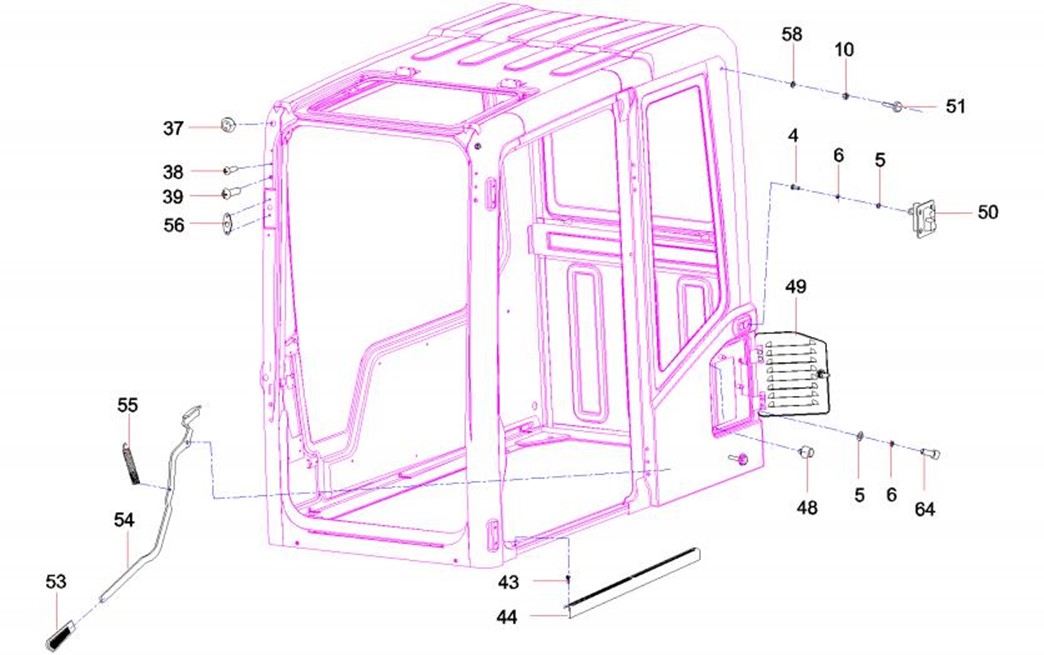

11773045 车身总成 (Body GP, machine) (4/11) |
2-100 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-101-4 |
4 |
A210111000082 |
6 |
螺栓 |
Bolt |
2-101-5 |
5 |
A210405000007 |
31 |
垫圈 |
Washer |
2-101-6 |
6 |
A210401000017 |
30 |
垫圈 |
Washer |
2-101-10 |
10 |
A210307000017 |
9 |
螺母 |
Nut |
2-101-37 |
37 |
10473271 |
2 |
线束密封块 |
Seal |
2-101-38 |
38 |
10473291 |
8 |
塑料螺钉 |
Screw, plastic |
2-101-39 |
39 |
10473290 |
1 |
塑料螺钉 |
Screw, plastic |
2-101-43 |
43 |
A210307000015 |
4 |
螺母 |
Nut |
2-101-44 |
44 |
10138044 |
1 |
脚踏板 |
Pedal |
2-101-48 |
48 |
10128903 |
3 |
橡胶块 |
Block, rubber |
2-101-49 |
49 |
10144675 |
1 |
风窗总成 |
Panel |
2-101-50 |
50 |
A222200000149 |
1 |
门锁 |
Lock AS |
2-101-51 |
51 |
10128902 |
4 |
防撞块 |
Block |
2-101-53 |
53 |
10128920 |
1 |
把手套 |
Sleeve, handle |
2-101-54 |
54 |
10137641 |
1 |
后部门锁把手总成 |
Handle AS |
2-101-55 |
55 |
10125192 |
1 |
弹簧 |
Spring |
2-101-56 |
56 |
10684108 |
1 |
洗涤器垫片 |
Gasket,washer |
2-101-58 |
58 |
A210405000011 |
8 |
垫圈 |
Washer |
2-101-64 |
64 |
A210204000147 |
24 |
螺钉 |
Screw |

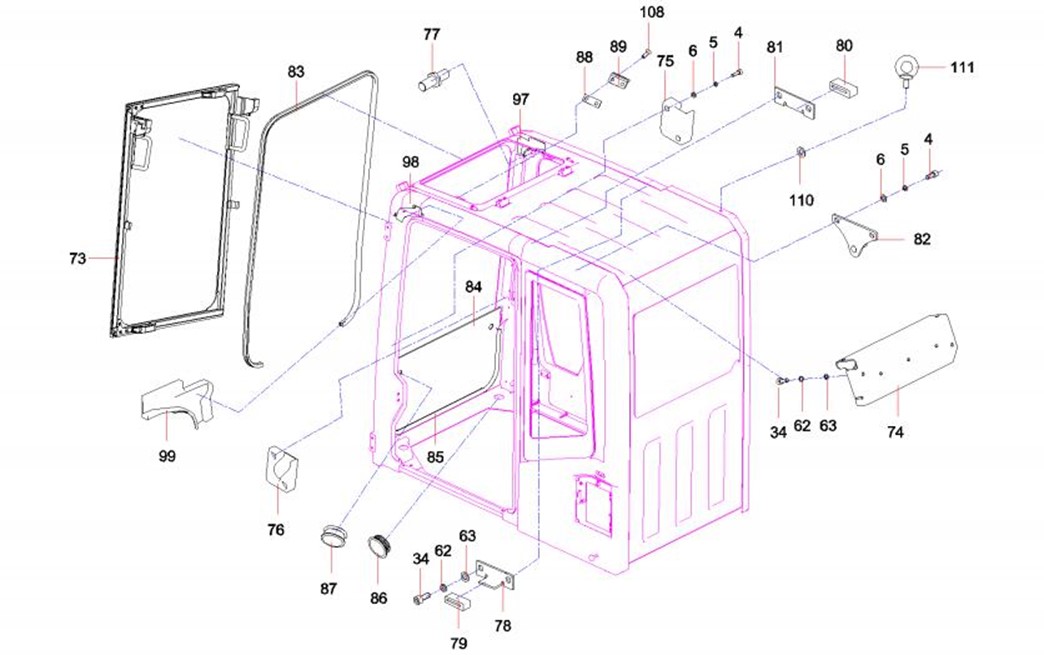

11773045 车身总成 (Body GP, machine) (4/11) |
2-101 |

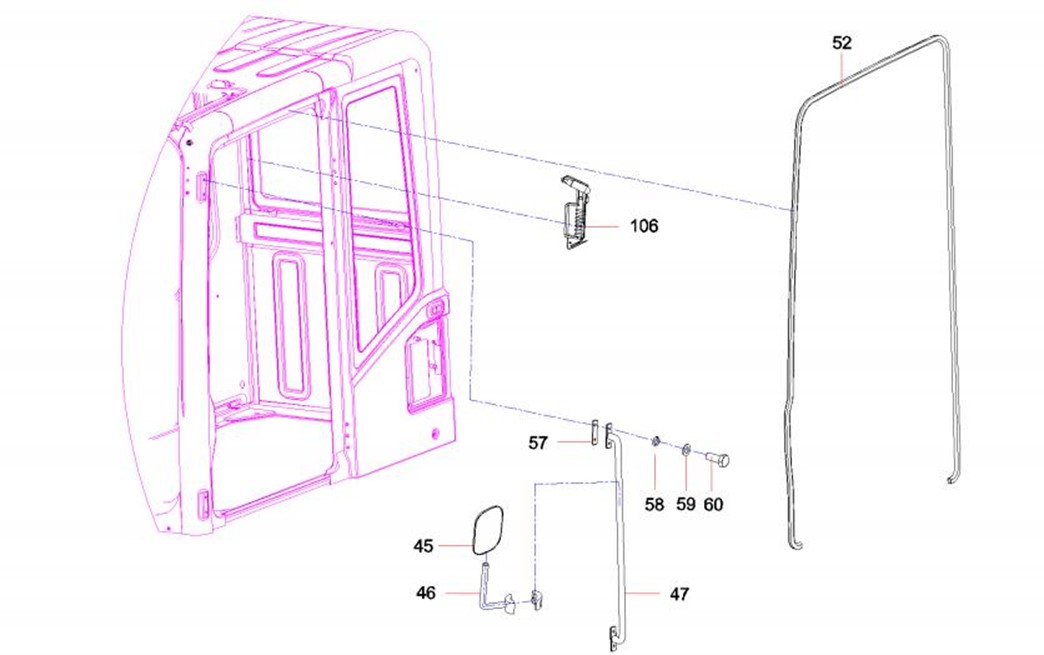

11773045 车身总成 (Body GP, machine) (5/11) |
2-102 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-103-45 |
45 |
A230300000092 |
1 |
室外后视镜 |
Mirror, rear view, outdoor |
2-103-46 |
46 |
11261435 |
1 |
后视镜支架 |
Support,rear-view mirror |
2-103-47 |
47 |
10137644 |
1 |
前侧外把手 |
Handle, grip |
2-103-52 |
52 |
10128913 |
1 |
门橡胶条 |
Strip, sealing |
2-103-57 |
57 |
11308196 |
2 |
外扶手垫片 |
Spacer of outer handrail |
2-103-58 |
58 |
A210405000011 |
8 |
垫圈 |
Washer |
2-103-59 |
59 |
A210401000001 |
8 |
垫圈 |
Washer |
2-103-60 |
60 |
A210111000018 |
4 |
螺栓 |
Bolt |
2-103-106 |
106 |
60001291 |
1 |
豪华型安全锤 |
Luxury safety hammer |

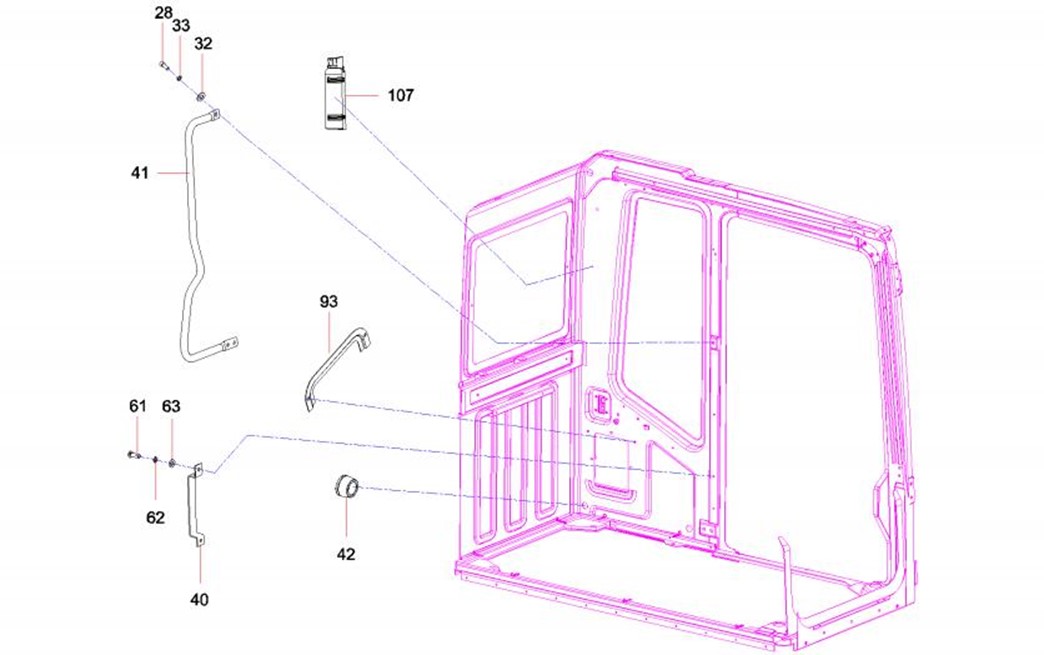

11773045 车身总成 (Body GP, machine) (6/11) |
2-104 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-105-28 |
28 |
A210111000037 |
15 |
螺栓 |
Bolt |
2-105-32 |
32 |
A210405000001 |
3 |
垫圈 |
Washer |
2-105-33 |
33 |
A210401000002 |
3 |
垫圈 |
Washer |
2-105-40 |
40 |
10138029 |
1 |
把手限位块 |
Plate, stop |
2-105-41 |
41 |
10138032 |
1 |
车身内扶手 |
Handle, grip |
2-105-42 |
42 |
10473230 |
1 |
线束保护垫圈 |
Grommet |
2-105-61 |
61 |
A210210000010 |
10 |
螺钉 |
Screw |
2-105-62 |
62 |
A210401000016 |
43 |
垫圈 |
Washer |
2-105-63 |
63 |
A210405000006 |
34 |
垫圈 |
Washer |
2-105-93 |
93 |
10125134 |
1 |
风道上固定板 |
Plate |
2-105-107 |
107 |
60001289 |
1 |
简易式ABC干粉灭火器 |
Fire extinguisher, powder |

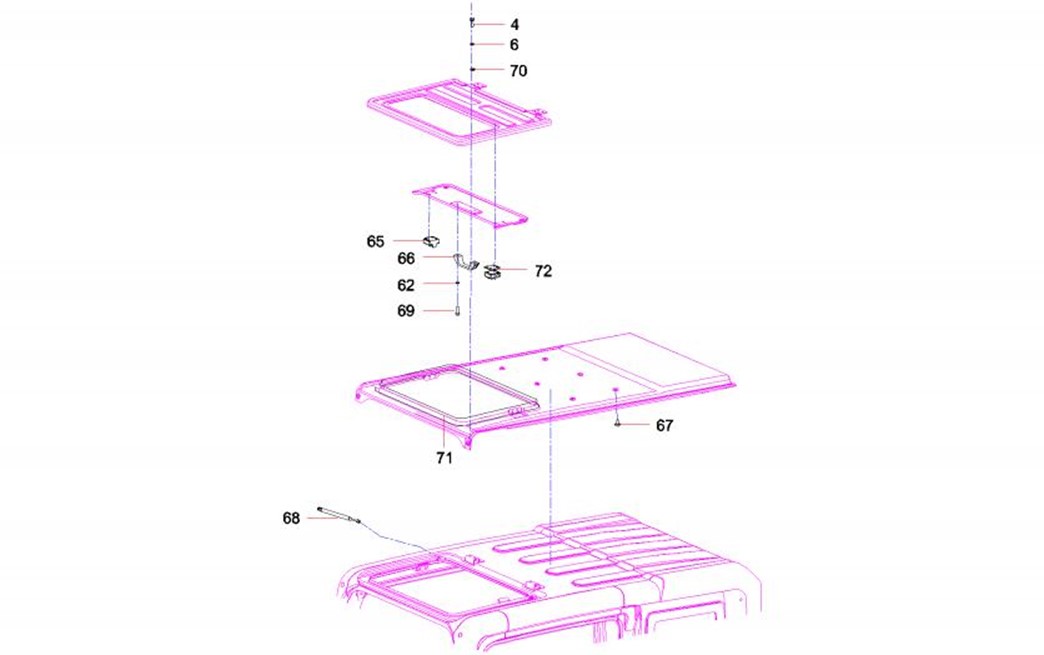

11773045 车身总成 (Body GP, machine) (7/11) |
2-106 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-107-4 |
4 |
A210111000082 |
6 |
螺栓 |
Bolt |
2-107-6 |
6 |
A210401000017 |
30 |
垫圈 |
Washer |
2-107-62 |
62 |
A210401000016 |
43 |
垫圈 |
Washer |
2-107-65 |
65 |
A222200000153 |
2 |
天窗锁总成 |
Lock AS |
2-107-66 |
66 |
60001290 |
1 |
塑料把手 |
Handle |
2-107-67 |
67 |
11322356 |
7 |
塑料膨胀卡扣 |
Expansion clamping clip,plastic |
2-107-68 |
68 |
10128857 |
2 |
天窗撑杆 |
Strut |
2-107-69 |
69 |
A210211000007 |
6 |
螺钉 |
Screw |
2-107-70 |
70 |
A210404000005 |
1 |
垫圈 |
Washer |
2-107-71 |
71 |
11141306 |
1 |
天窗密封条 |
Strip, sealing |
2-107-72 |
72 |
11308294 |
2 |
天窗锁垫片 |
Spacer,lock,skylight |
11773045 车身总成 (Body GP, machine) (8/11) |
2-108 |
