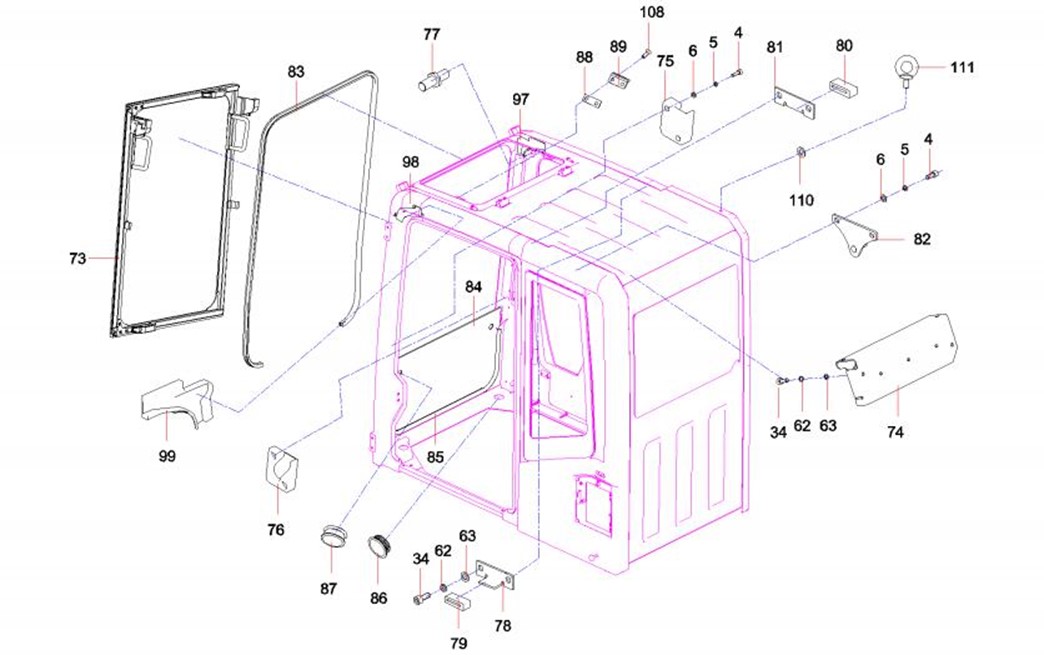

SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 14
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-109-4 |
4 |
A210111000082 |
6 |
螺栓 |
Bolt |
2-109-5 |
5 |
A210405000007 |
31 |
垫圈 |
Washer |
2-109-6 |
6 |
A210401000017 |
30 |
垫圈 |
Washer |
2-109-34 |
34 |
A210204000130 |
36 |
螺钉 |
Screw |
2-109-62 |
62 |
A210401000016 |
43 |
垫圈 |
Washer |
2-109-63 |
63 |
A210405000006 |
34 |
垫圈 |
Washer |
2-109-73 |
73 |
11181278 |
1 |
前窗总成 |
Front window assembly |
2-109-74 |
74 |
A229900008232 |
1 |
弹簧平衡器 |
Balancer, spring |
2-109-75 |
75 |
A229900008235 |
1 |
导轨左侧限位块 |
Stopper, left, guide rail |
2-109-76 |
76 |
A229900008233 |
1 |
导轨右侧限位块 |
Stopper, right, guide rail |
2-109-77 |
77 |
10138035 |
2 |
前窗前锁扣 |
Catch, lock |
2-109-78 |
78 |
11462329 |
1 |
右缓冲块 |
buffer stopper,right |
2-109-79 |
79 |
11593196 |
2 |
前窗右固定块 |
Front window Right fixed block |
2-109-80 |
80 |
11462351 |
1 |
左缓冲块 |
Block,cushioning,left |
2-109-81 |
81 |
11462138 |
1 |
前窗左固定块 |
Front window Left fixed block |
2-109-82 |
82 |
A222200000150 |
2 |
前窗后锁扣 |
Catch, lock |
2-109-83 |
83 |
11141364 |
1 |
前窗密封条 |
Strip, sealing |
2-109-84 |
84 |
11093782 |
1 |
前下玻璃 |
Front lower glass |
2-109-85 |
85 |
11139289 |
1 |
前窗下玻璃密封条 |
Strip, sealing |
2-109-86 |
86 |
10144609 |
2 |
橡胶帽 |
Rubber cap |
11773045 车身总成 (Body GP, machine) (9/11) |
2-110 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-111-87 |
87 |
A229900008238 |
2 |
前下玻璃把手总成 |
Handhold AS |
2-111-88 |
88 |
11324927 |
2 |
螺母板 |
Plate,nut |
2-111-89 |
89 |
10138038 |
2 |
天窗锁扣 |
Catch, lock |
2-111-97 |
97 |
A229900008234 |
1 |
导轨右上块 |
Block |
2-111-98 |
98 |
60090897 |
1 |
转弯角 |
Corner,rotary |
2-111-99 |
99 |
A229900008236 |
1 |
导轨左上块总成 |
Block AS, guide rail, upper left |
2-111-108 |
108 |
A210211000015 |
6 |
螺钉 |
Screw |
2-111-110 |
110 |
11308197 |
6 |
吊环垫片 |
Slinger spacer |
2-111-111 |
111 |
A313251202803 |
4 |
螺钉 |
Screw |

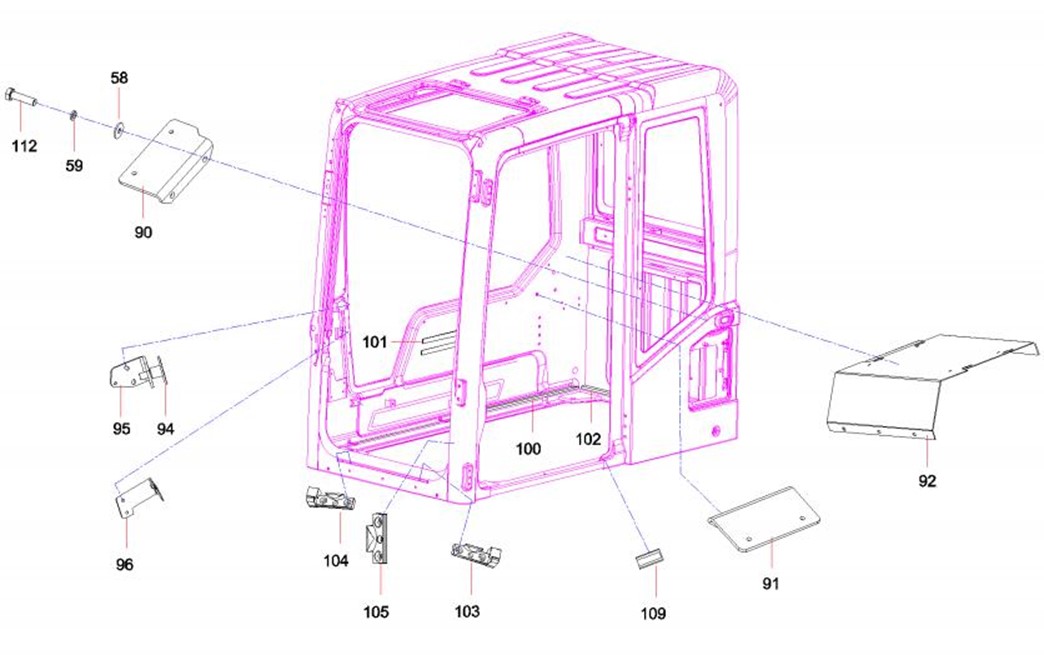

11773045 车身总成 (Body GP, machine) (10/11) |
2-112 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-113-58 |
58 |
A210405000011 |
8 |
垫圈 |
Washer |
2-113-59 |
59 |
A210401000001 |
8 |
垫圈 |
Washer |
2-113-90 |
90 |
10465291 |
1 |
空调罩左支架总成 |
Left bracket AS,air conditioner |
2-113-91 |
91 |
10465435 |
1 |
空调罩右支架总成 |
Right bracket GP,air conditioner |
2-113-92 |
92 |
11762934 |
1 |
空调盖板总成 |
Air conditioner cover GP |
2-113-94 |
94 |
11387042 |
1 |
显示屏支架 |
Monitor bracket |
2-113-95 |
95 |
11648652 |
1 |
显示器安装板 |
Mounting plate,monitor |
2-113-96 |
96 |
11764044 |
1 |
前控箱上支架总成 |
Front Control Box Upper bracket |
2-113-100 |
100 |
11277868 |
1 |
防风海绵四 |
Wind protection sponge IV |
2-113-101 |
101 |
11277865 |
3 |
防风海绵一 |
Wind protection sponge I |
2-113-102 |
102 |
11277867 |
1 |
防风海绵三 |
Wind protection sponge III |
2-113-103 |
103 |
A229900008231 |
1 |
左下固定块 |
Block, fixing |
2-113-104 |
104 |
A229900008230 |
1 |
右下固定块 |
Block, fixing |
2-113-105 |
105 |
A229900008229 |
2 |
侧固定块 |
Block,fixed,long |
2-113-109 |
109 |
11574210 |
2 |
密封条堵头 |
Plug,strip,seal |
2-113-112 |
112 |
A210204000161 |
4 |
螺钉 |
Screw |

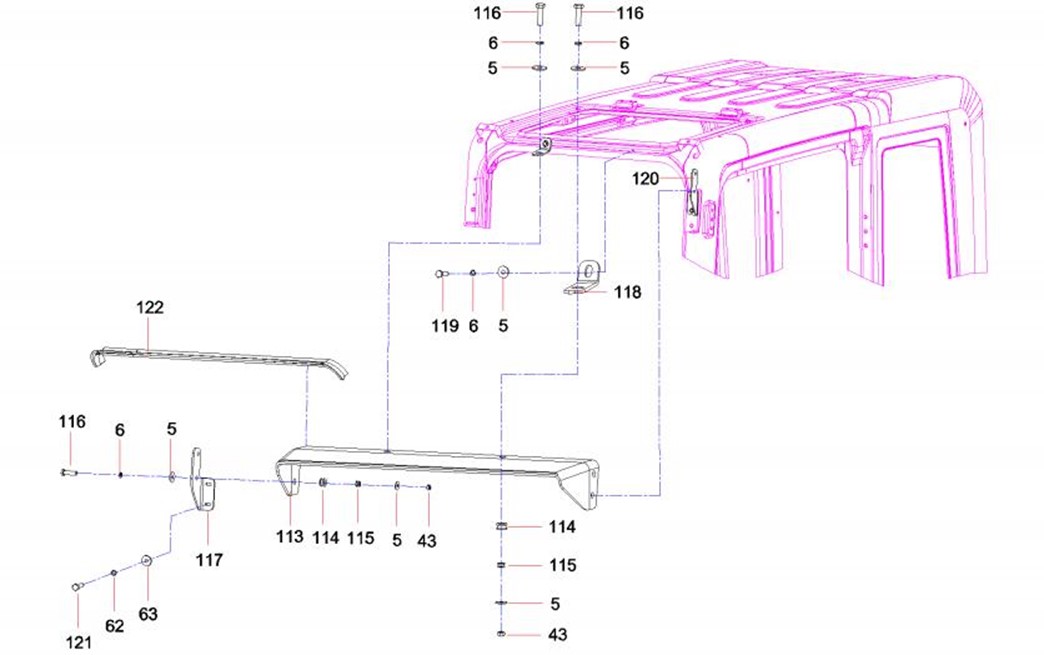

11773045 车身总成 (Body GP, machine) (11/11) |
2-114 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-115-5 |
5 |
A210405000007 |
31 |
垫圈 |
Washer |
2-115-6 |
6 |
A210401000017 |
30 |
垫圈 |
Washer |
2-115-43 |
43 |
A210307000015 |
4 |
螺母 |
Nut |
2-115-62 |
62 |
A210401000016 |
43 |
垫圈 |
Washer |
2-115-63 |
63 |
A210405000006 |
34 |
垫圈 |
Washer |
2-115-113 |
113 |
10169779 |
1 |
遮阳罩 |
Visor, sun |
2-115-114 |
114 |
10173429 |
6 |
橡胶护圈 |
Grommet |
2-115-115 |
115 |
10173445 |
6 |
钢套 |
Bushing, steel |
2-115-116 |
116 |
A210111000089 |
10 |
螺栓 |
Bolt |
2-115-117 |
117 |
11709314 |
1 |
右支架 |
Bracket,right |
2-115-118 |
118 |
11709309 |
2 |
上支架 |
Bracket,upper |
2-115-119 |
119 |
A210111000079 |
12 |
螺栓 |
Bolt |
2-115-120 |
120 |
11709311 |
1 |
左支架 |
Left Bracket |
2-115-121 |
121 |
A210111000079 |
4 |
螺栓 |
Bolt |
2-115-122 |
122 |
60003269 |
1 |
密封条 |
Strip, seal |

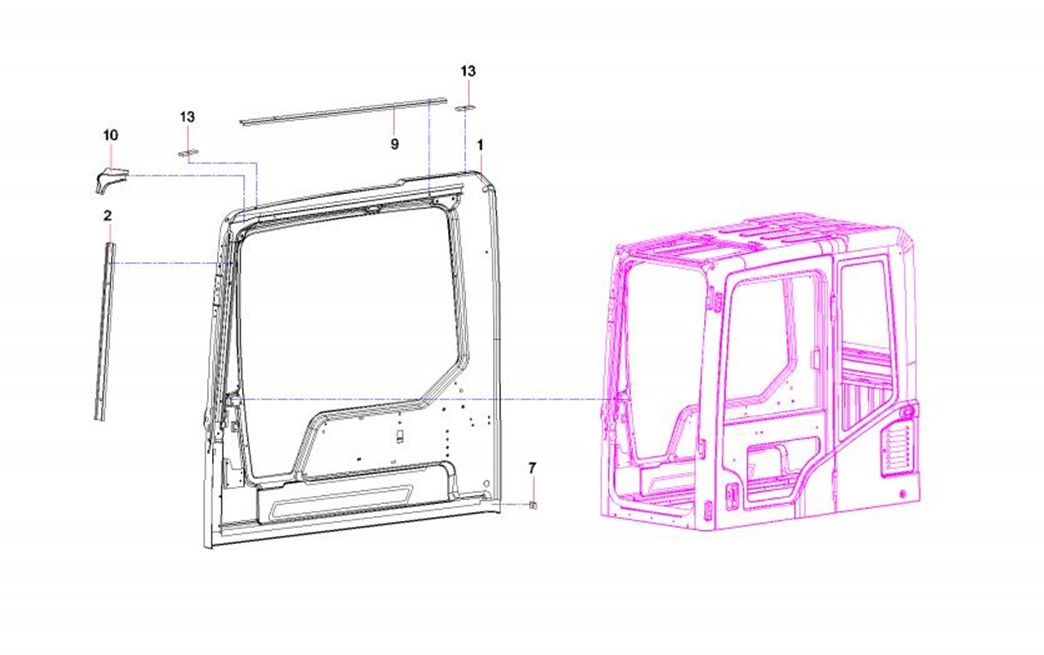

11654149 车身主体 (Bodywork body) (1/4) |
2-116 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-117-1 |
1 |
变更或见其他配置 |
1 |
右侧围总成 |
Side wall GP,right |
2-117-2 |
2 |
变更或见其他配置 |
1 |
右侧前部导轨 |
Right-hand front part guide rail |
2-117-7 |
7 |
变更或见其他配置 |
1 |
右后围裙边加强板 |
Reinforcement plate,right rear |
2-117-9 |
9 |
变更或见其他配置 |
1 |
右侧上部导轨 |
Guide rail,upper,right-hand |
2-117-10 |
10 |
变更或见其他配置 |
1 |
导轨右上块 |
Block |
2-117-13 |
13 |
变更或见其他配置 |
4 |
吊环座 |
Lifting eye seat |

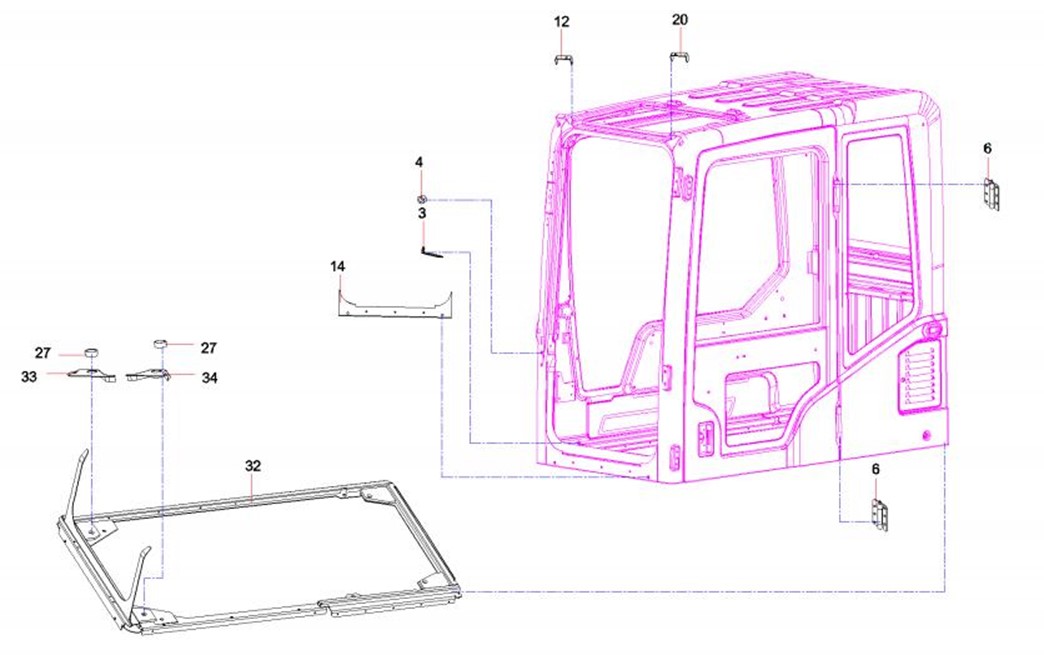

11654149 车身主体 (Bodywork body) (2/4) |
2-118 |
