SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 16
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-129-1 |
1 |
A229900008240 |
1 |
刮水器总成 |
Wiper GP |
2-129-2 |
2 |
60023704 |
1 |
天线 |
Antenna |
2-129-3 |
3 |
60052997 |
2 |
喇叭罩 |
Cover, horn |
2-129-4 |
4 |
60023703 |
2 |
喇叭 |
Horn |
2-129-5 |
5 |
A229900003178 |
1 |
厢灯 |
Light, cab |
2-129-6 |
6 |
A229900003764 |
1 |
点烟器 |
Lighter, cigarette |
2-129-7 |
7 |
11140229 |
1 |
驾驶室左侧线束 |
Harness,left,cab |
2-129-8 |
8 |
11139788 |
1 |
OPUS显示器线束 |
Harness,monitor |
2-129-9 |
9 |
11541446 |
1 |
雨刮器线束 |
Harness,wiper |

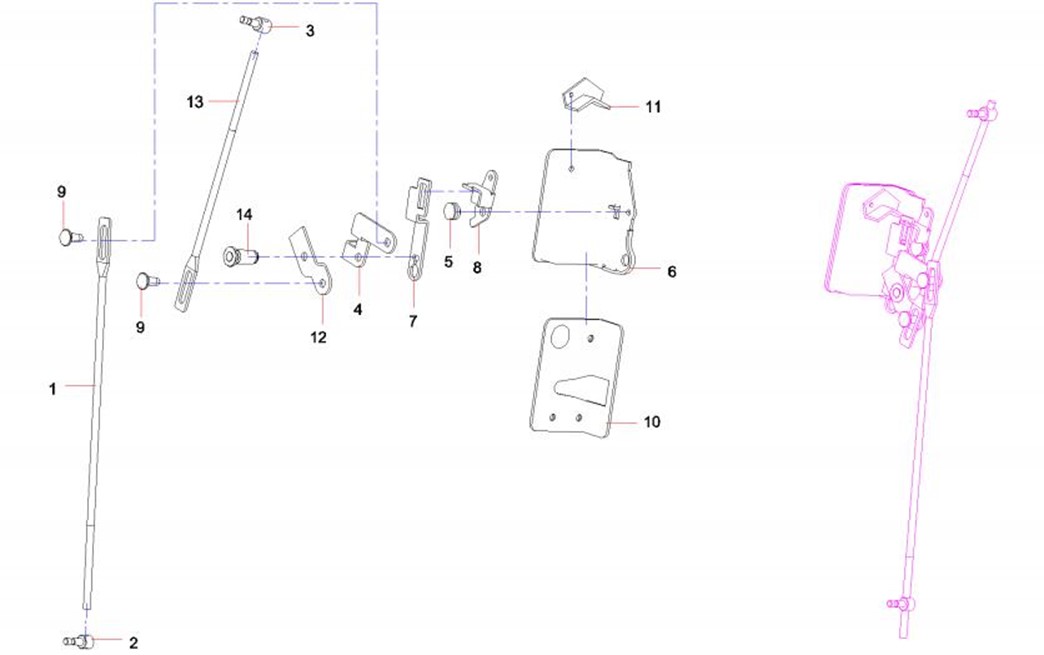

A222200000147 锁体 (Lock AS) |
2-130 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-131-1 |
1 |
10708367 |
1 |
推拉杆 |
Bar, sliding |
2-131-2 |
2 |
10708368 |
1 |
推拉杆 |
Bar, sliding |
2-131-3 |
3 |
10708369 |
1 |
固定销 |
Pin, fixing |
2-131-4 |
4 |
10708373 |
1 |
推拉块 |
Block, sliding |
2-131-5 |
5 |
10708376 |
1 |
销 |
Pin |
2-131-6 |
6 |
10708370 |
1 |
锁止机构 |
Lock mechanism |
2-131-7 |
7 |
10708375 |
1 |
推拉块 |
Block, sliding |
2-131-8 |
8 |
10708377 |
1 |
固定座 |
Braket |
2-131-9 |
9 |
10708365 |
2 |
固定销 |
Pin, fixing |
2-131-10 |
10 |
10708364 |
1 |
车门锁固定底板 |
Fixed base plate, cab door lock |
2-131-11 |
11 |
10708371 |
1 |
车门锁固定座 |
Braket, cab door lock |
2-131-12 |
12 |
10708374 |
1 |
推拉块 |
Block, sliding |
2-131-13 |
13 |
10708366 |
1 |
推拉杆 |
Bar, sliding |
2-131-14 |
14 |
10708372 |
1 |
销 |
Pin |

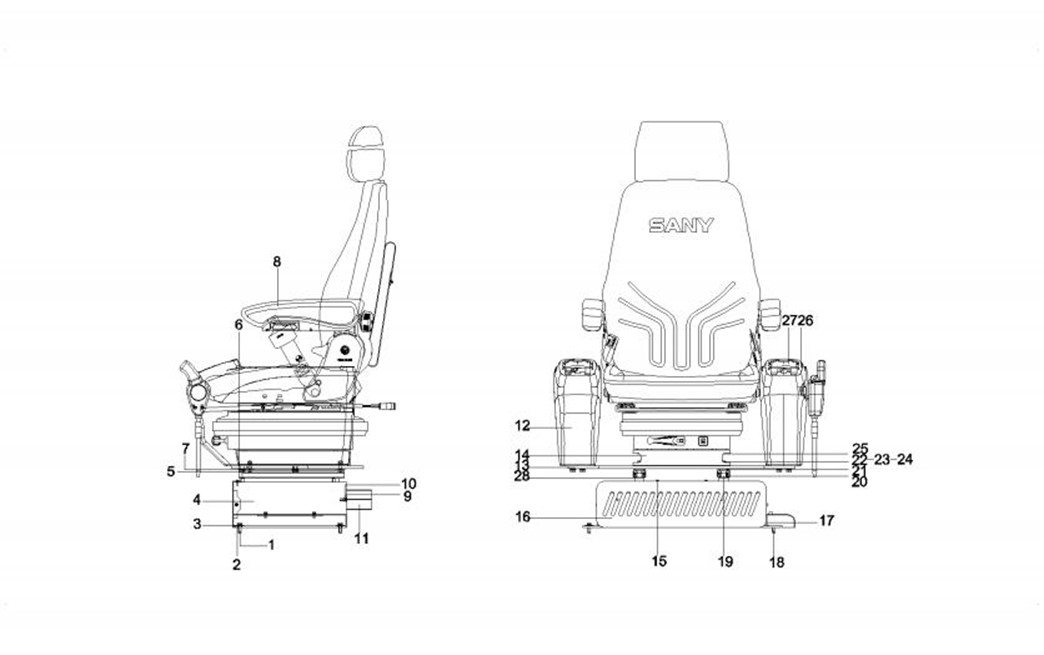

11839176 座椅及操纵箱 (Seat and control console) (1/2) 2-132 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-133-1 |
1 |
A210111000342 |
4 |
螺栓 |
Bolt |
2-133-2 |
2 |
A210404000005 |
4 |
垫圈 |
Washer |
2-133-3 |
3 |
A210401000017 |
16 |
垫圈 |
Washer |
2-133-4 |
4 |
10428097 |
1 |
座椅下底座架 |
Bracket, lower base, seat |
2-133-5 |
5 |
A210111000018 |
8 |
螺栓 |
Bolt |
2-133-6 |
6 |
A210405000011 |
8 |
垫圈 |
Washer |
2-133-7 |
7 |
A210401000001 |
8 |
垫圈 |
Washer |
2-133-8 |
8 |
B229900000265 |
1 |
机械悬浮式驾驶座椅 |
Seat, cab, mechanical suspension |
2-133-9 |
9 |
A210204000130 |
2 |
螺钉 |
Screw |
2-133-10 |
10 |
A210405000006 |
4 |
垫圈 |
Washer |
2-133-11 |
11 |
10241175 |
1 |
风道连接法兰 |
Flange, coupling, air duct |
2-133-12 |
12 |
60114802 |
1 |
右扶手箱总成 |
Armrest GP, right |
2-133-13 |
13 |
10115283 |
1 |
支撑平板 |
Plate, supporting |
2-133-14 |
14 |
10115295 |
1 |
座椅上底座架 |
Bracket, upper base, seat |
2-133-15 |
15 |
A210210000010 |
4 |
螺钉 |
Screw |
2-133-16 |
16 |
10140450 |
1 |
电装底座架前盖 |
Cover, seat bracket, front |
2-133-17 |
17 |
10344193 |
1 |
外护罩 |
Hood, outer |
2-133-18 |
18 |
A210111000079 |
8 |
螺栓 |
Bolt |
2-133-19 |
19 |
60033205 |
1 |
座椅左导轨 |
Guide rail, seat, left |
2-133-20 |
20 |
B229900000494 |
1 |
座椅拉杆 |
Pull rod, seat |
11839176 座椅及操纵箱 (Seat and control console) (1/2) 2-133 |
11839176 座椅及操纵箱 (Seat and control console) (2/2) 2-134 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-135-21 |
21 |
10130346 |
4 |
座椅导轨调整垫 |
Adjuster, guide rail, seat |
2-135-22 |
22 |
A210307000012 |
8 |
螺母 |
Nut |
2-135-23 |
23 |
A210405000007 |
8 |
垫圈 |
Washer |
2-135-24 |
24 |
A210204000164 |
4 |
螺钉 |
Screw |
2-135-25 |
25 |
A210111000089 |
4 |
螺栓 |
Bolt |
2-135-26 |
26 |
60114803 |
1 |
左扶手箱总成 |
Armrest AS, left |
2-135-27 |
27 |
B249900001447 |
1 |
控制面板 |
Panel, control |
2-135-28 |
28 |
60033517 |
1 |
座椅右导轨 |
Guide rail, seat, right |

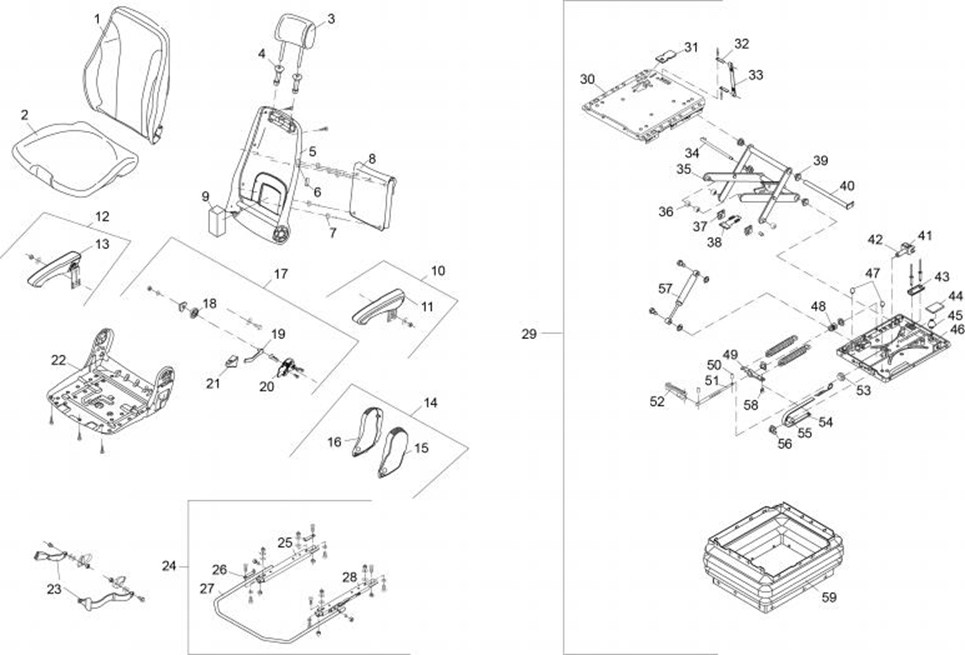

B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (1/3) 2-136 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-137-1 |
1 |
60153633 |
1 |
靠垫 |
Cushion, back? |
2-137-2 |
2 |
60153810 |
1 |
座垫 |
Cushion, seat |
2-137-3 |
3 |
60153648 |
1 |
头枕 |
Headrest |
2-137-4 |
4 |
60153704 |
1 |
衬套 |
Bushing |
2-137-5 |
5 |
60153632 |
1 |
靠背 |
Backrest |
2-137-6 |
6 |
60153625 |
1 |
黑色盖子 |
Cover, black |
2-137-7 |
7 |
60153669 |
1 |
套环 |
Ring |
2-137-8 |
8 |
60153650 |
1 |
文件袋 |
Bag, document |
2-137-9 |
9 |
60153643 |
1 |
泡沫块 |
Foam |
2-137-10 |
10 |
60153808 |
1 |
左扶手装置 |
Console AS (LH) |
2-137-11 |
11 |
60153807 |
1 |
左扶手 |
Console (LH) |
2-137-12 |
12 |
60153795 |
1 |
右扶手装置 |
Console AS (RH) |
2-137-13 |
13 |
60153794 |
1 |
右扶手 |
Console (RH) |
2-137-14 |
14 |
60153754 |
1 |
铰链封盖装置 |
Cover AS, hinge |
2-137-15 |
15 |
60153664 |
1 |
左封盖 |
Cover LH |
2-137-16 |
16 |
60153653 |
1 |
右封盖 |
Cover RH |
2-137-17 |
17 |
60153756 |
1 |
靠背角度调节装置 |
Adjuster, backrest angle |
2-137-18 |
18 |
60153711 |
1 |
弹簧支柱 |
Pillar, spring |
2-137-19 |
19 |
60153831 |
1 |
左杠杆 |
Lever, left |
2-137-20 |
20 |
60153626 |
1 |
活动板 |
Plate, movable |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (1/3) 2-137 |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (2/3) 2-138 |
