SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 17
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-139-21 |
21 |
60153751 |
1 |
角度调节手柄 |
Handle, angle adjustment |
2-139-22 |
22 |
60153812 |
1 |
座椅骨架 |
Framework, seat |
2-139-23 |
23 |
60153695 |
1 |
安全带 |
Seat belt |
2-139-24 |
24 |
60153746 |
1 |
滑轨装置 |
Rail AS |
2-139-25 |
25 |
60153796 |
1 |
右滑轨 |
Rail, right |
2-139-26 |
26 |
60153752 |
1 |
角支座 |
Support, angle |
2-139-27 |
27 |
60153651 |
1 |
限位弯杆 |
Bar, limit |
2-139-28 |
28 |
60153809 |
1 |
左滑轨 |
Rail, left |
2-139-29 |
29 |
60153814 |
1 |
座椅悬挂总成 |
Suspension AS, seat |
2-139-30 |
30 |
60153811 |
1 |
座垫固定板 |
Plate, seat-holding |
2-139-31 |
31 |
60153656 |
1 |
整齐嵌板 |
Panel |
2-139-32 |
32 |
60153646 |
1 |
嵌板 |
Panel |
2-139-33 |
33 |
60153696 |
1 |
安全带短带 |
Belt, safety, short |
2-139-34 |
34 |
60153701 |
1 |
插销 |
Pin |
2-139-35 |
35 |
60153790 |
1 |
摇臂总成 |
Rocker AS |
2-139-36 |
36 |
60153739 |
1 |
滚筒 |
Roll |
2-139-37 |
37 |
60153733 |
1 |
隔板 |
Separator |
2-139-38 |
38 |
60153647 |
1 |
条板 |
Strip |
2-139-39 |
39 |
60153822 |
1 |
套筒 |
Sleeve |
2-139-40 |
40 |
60153700 |
1 |
插销 |
Pin |

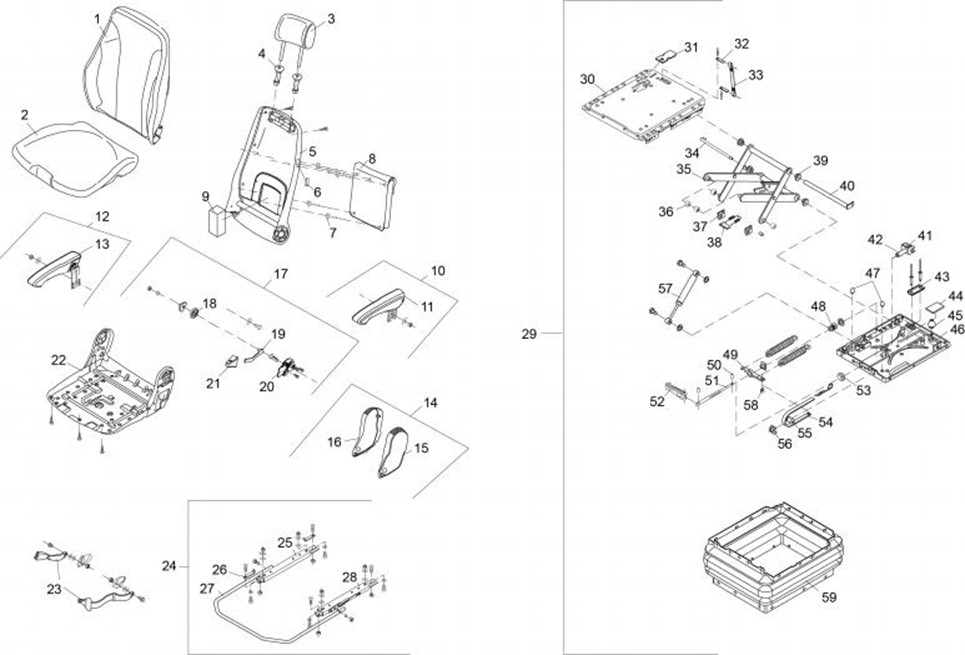

B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (2/3) 2-139 |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (3/3) 2-140 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-141-41 |
41 |
60153802 |
1 |
轴承滚柱 |
Roller, bearing |
2-141-42 |
42 |
60153657 |
1 |
支端 |
Support |
2-141-43 |
43 |
60153617 |
1 |
U型固定槽 |
Profile, U-shaped |
2-141-44 |
44 |
60153817 |
1 |
橡胶板 |
Plate, rubber |
2-141-45 |
45 |
60153679 |
1 |
缓冲器 |
Damper |
2-141-46 |
46 |
60153813 |
1 |
座椅悬挂底板 |
Plate, bottom, suspension |
2-141-47 |
47 |
60153691 |
1 |
阻尼减震器 |
Damper |
2-141-48 |
48 |
60153801 |
1 |
轴承滚珠保持架 |
Race, ball,bearing |
2-141-49 |
49 |
60153707 |
1 |
弹簧吊架 |
Hanger, spring |
2-141-50 |
50 |
60153712 |
1 |
弹性圆柱销 |
Pin, cylindrical |
2-141-51 |
51 |
60153699 |
1 |
插销 |
Pin |
2-141-52 |
52 |
60153619 |
1 |
触发器 |
Trigger |
2-141-53 |
53 |
60153703 |
1 |
衬套 |
Bushing |
2-141-54 |
54 |
60153799 |
1 |
指示器 |
Indicator |
2-141-55 |
55 |
60153740 |
1 |
滚柱 |
Roller |
2-141-56 |
56 |
60153820 |
1 |
尺标 |
Scale |
2-141-57 |
57 |
60153680 |
1 |
缓冲器 |
Damper |
2-141-58 |
58 |
60153738 |
1 |
固定销 |
Pin, retainer |
2-141-59 |
59 |
60153644 |
1 |
气囊箱 |
Bellow |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (3/3) 2-141 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-143-1 |
1 |
12002592 |
2 |
脚踏套 |
Pedal sleeve |
2-143-2 |
2 |
12004584 |
2 |
脚踏 |
Pedal |
2-143-3 |
3 |
12003641 |
1 |
脚踏阀垫板总成左 |
Left backup plate of pedal |
2-143-4 |
4 |
12009258 |
1 |
蝶形脚踏垫板套 |
Backup sleeve of pedal |
2-143-5 |
5 |
12009972 |
1 |
脚踏阀垫板总成右 |
Right backup plate of pedal Asy. |
2-143-6 |
6 |
12010268 |
1 |
脚踏阀垫板套右 |
Backup sleeve of pedal |
2-143-7 |
7 |
A810201073015 |
2 |
操纵杆 |
Lever, control |
2-143-8 |
8 |
A820606030175 |
2 |
手柄 |
Handle, grip |
2-143-9 |
9 |
11571909 |
2 |
联接块 |
Block, connection |
2-143-10 |
10 |
23000066 |
4 |
螺钉 |
Screw |
2-143-11 |
11 |
A210111000018 |
4 |
螺栓 |
Bolt |
2-143-12 |
12 |
A210401000001 |
4 |
垫圈 |
Washer |
2-143-13 |
13 |
A210405000011 |
4 |
垫圈 |
Washer |
2-143-14 |
14 |
A210307000017 |
4 |
螺母 |
Nut |
2-143-15 |
15 |
A210210000012 |
2 |
螺钉 |
Screw |
2-143-16 |
16 |
A210204000202 |
4 |
螺钉 |
Screw |
2-143-17 |
17 |
A210210000019 |
4 |
螺钉 |
Screw |
2-143-18 |
18 |
A210401000017 |
4 |
垫圈 |
Washer |
2-143-19 |
19 |
A210405000027 |
2 |
垫圈 |
Washer |
12076176 行走操纵机构 (Control mechanism, travel) 2-143 |
12037206 底板架 (Support, bottom plate) (1/2) |
2-144 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-145-1 |
1 |
A222000000019 |
2 |
减震器 |
Damper |
2-145-2 |
2 |
11353822 |
1 |
底板 |
Plate, bottom |
2-145-3 |
3 |
11670604 |
1 |
地板垫 |
Mat, floor |
2-145-4 |
4 |
A820606030059 |
1 |
护孔环 |
Grommet |
2-145-5 |
5 |
A820699000215 |
1 |
背部海绵 |
Sponge, back |
2-145-6 |
6 |
A820606030056 |
2 |
护孔环 |
Grommet |
2-145-7 |
7 |
A210307000028 |
4 |
螺母M16GB6170 10级 |
Nut |
2-145-8 |
8 |
11937141 |
1 |
脚踏阀密封垫 |
Plate, spacer, foot valve |
2-145-9 |
9 |
A210111000039 |
5 |
螺栓 |
Bolt |
2-145-10 |
10 |
变更或见其他配置 |
1 |
密封圈 |
Ring, seal |
2-145-11 |
11 |
A210111000024 |
24 |
螺栓 |
Bolt |
2-145-12 |
12 |
11546613 |
4 |
垫板 |
Plate |
2-145-13 |
13 |
11593942 |
4 |
垫片 |
Gasket |
2-145-14 |
14 |
11594064 |
4 |
垫片 |
Gasket |
2-145-15 |
15 |
A210111000195 |
8 |
螺栓 |
Bolt |
2-145-16 |
16 |
A210405000001 |
5 |
垫圈 |
Washer |
2-145-17 |
17 |
A210405000011 |
8 |
垫圈 |
Washer |
2-145-18 |
18 |
A810402050021 |
1 |
连接板 |
Board, connecting |
2-145-19 |
19 |
A820699000679 |
1 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
2-145-20 |
20 |
A820699000678 |
2 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |

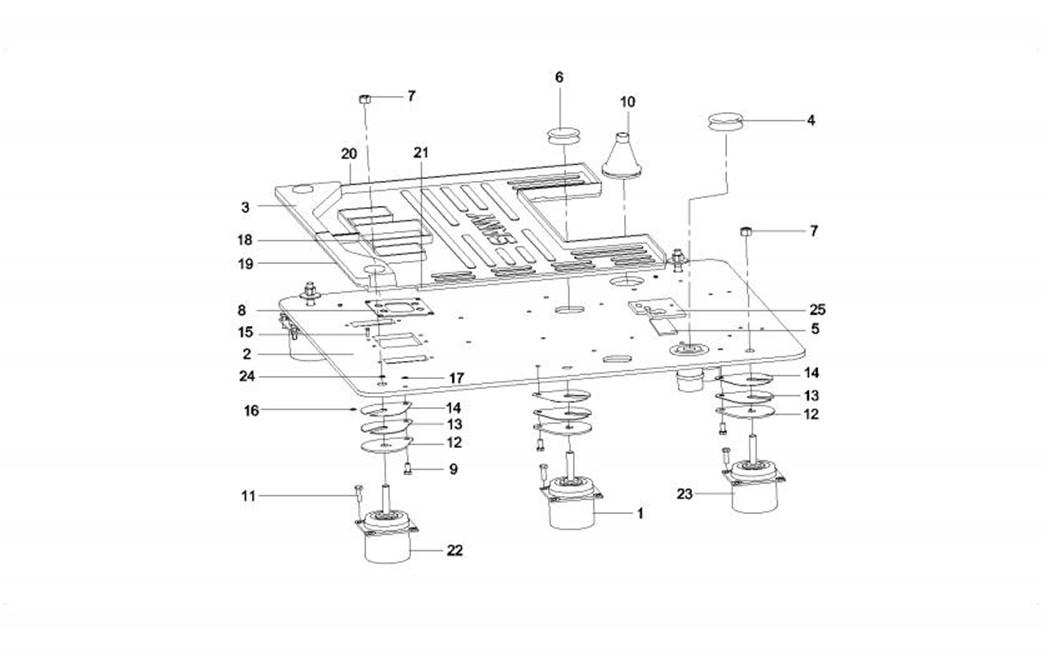

12037206 底板架 (Support, bottom plate) (1/2) |
2-145 |
12037206 底板架 (Support, bottom plate) (2/2) |
2-146 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-147-21 |
21 |
A820699000677 |
1 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
2-147-22 |
22 |
B229900000244 |
2 |
司机室支承 |
Support, cab |
2-147-23 |
23 |
B229900000245 |
2 |
司机室支承 |
Support, cab |
2-147-24 |
24 |
A210405000003 |
4 |
垫圈 |
Washer |
2-147-25 |
25 |
11935737 |
1 |
密封海绵 |
Sponge, sealing |
11848075 空调系统 (Air conditioning system) (1/3) |
2-148 |
