SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 18
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-149-1 |
1 |
10472124 |
1 |
蒸汽胶管 |
Hose, steam |
2-149-2 |
2 |
A210855000005 |
8 |
喉箍 |
Hoop |
2-149-3 |
3 |
A820205002617 |
1 |
水管变径接头 |
Reduction union, water pipe |
2-149-4 |
4 |
10472128 |
1 |
蒸汽胶管 |
Hose, rubber |
2-149-5 |
5 |
10465536 |
1 |
热水管接头 |
Coupler, hot water pipe |
2-149-6 |
6 |
A210111000199 |
10 |
螺栓 |
Bolt |
2-149-7 |
7 |
A230200000178 |
5 |
线夹 |
Clamp, cord |
2-149-8 |
8 |
A210405000001 |
10 |
垫圈 |
Washer |
2-149-9 |
9 |
A230200000169 |
2 |
线夹 |
Clamp, cord |
2-149-10 |
10 |
60001239 |
1 |
液体胶管 |
Hose, rubber, liquid |
2-149-11 |
11 |
60001237 |
1 |
吸气胶管 |
Hose |
2-149-12 |
12 |
A810505019009 |
1 |
管支夹 |
Clamp, pipe |
2-149-13 |
13 |
A210110000202 |
1 |
螺栓 |
Bolt |
2-149-14 |
14 |
A210111000208 |
1 |
螺栓M14×40GB5783 10.9级 |
Bolt |
2-149-15 |
15 |
A210444000001 |
1 |
垫圈 |
Washer |
2-149-16 |
16 |
A810505011072 |
1 |
压缩机支架 |
Bracket, compressor |
2-149-17 |
17 |
A210307000029 |
1 |
螺母 |
Nut |
2-149-18 |
18 |
A210204000215 |
3 |
螺钉M10×35GB70.1 10.9级 |
Screw |
2-149-19 |
19 |
A210405000011 |
5 |
垫圈 |
Washer |
2-149-20 |
20 |
10144092 |
1 |
调整座 |
Seat, adjusting |

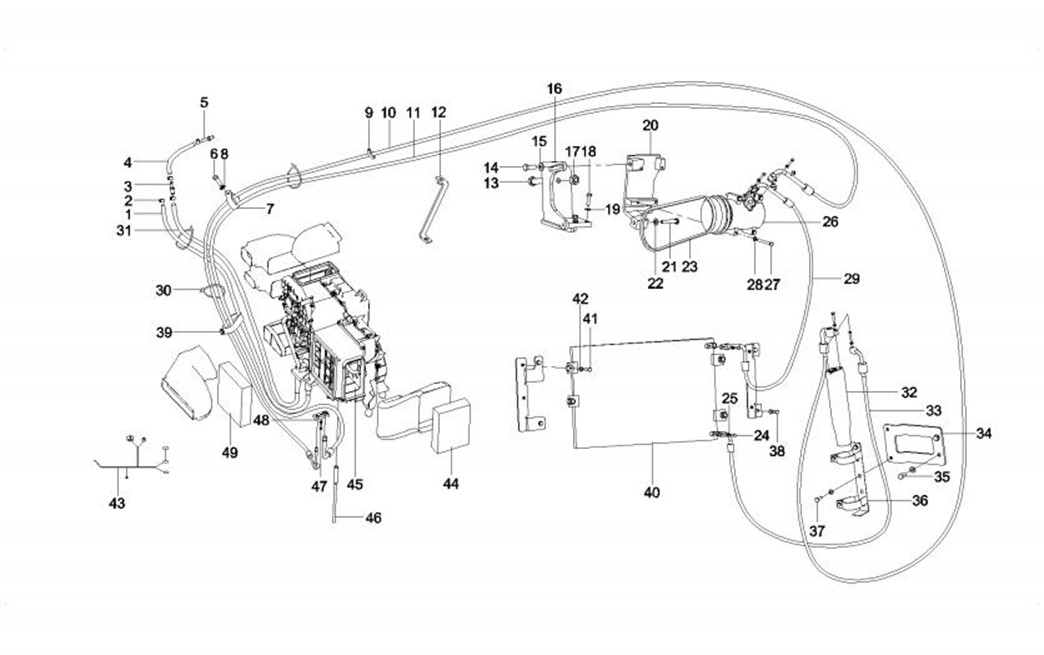

11848075 空调系统 (Air conditioning system) (2/3) |
2-150 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-151-21 |
21 |
A210111000203 |
1 |
螺栓M12×35GB5783 10.9级 |
Bolt |
2-151-22 |
22 |
A210491000121 |
1 |
垫圈 |
Washer |
2-151-23 |
23 |
A230106000321 |
1 |
V带 |
V-belt |
2-151-24 |
24 |
A210111000082 |
6 |
螺栓 |
Bolt |
2-151-25 |
25 |
A210405000006 |
7 |
垫圈 |
Washer |
2-151-26 |
26 |
B220203000007 |
1 |
压缩机 |
Compressor |
2-151-27 |
27 |
A210108000097 |
4 |
螺栓 |
Bolt |
2-151-28 |
28 |
A210405000007 |
6 |
垫圈 |
Washer |
2-151-29 |
29 |
60122071 |
1 |
排气胶管 |
Hose |
2-151-30 |
30 |
A239900000066 |
12 |
尼龙扎带 |
Strap, nylon (black) |
2-151-31 |
31 |
10472127 |
1 |
蒸汽胶管 |
Hose, steam |
2-151-32 |
32 |
B229900005141 |
1 |
储液器 |
Container, liquid storage |
2-151-33 |
33 |
60124113 |
1 |
液体胶管 |
Liquid rubber hose |
2-151-34 |
34 |
11789148 |
1 |
干燥瓶支架 |
Bracket, drying bottle |
2-151-35 |
35 |
A210111000012 |
2 |
螺栓M10×20GB5783 10.9级 |
Bolt |
2-151-36 |
36 |
A229900008784 |
1 |
储液器支架 |
Support, container, liquid storage |
2-151-37 |
37 |
A210111000343 |
2 |
螺栓 |
Bolt |
2-151-38 |
38 |
A210111000323 |
9 |
螺栓 |
Bolt |
2-151-39 |
39 |
A230200000177 |
3 |
线夹 |
Clamp, cord |
2-151-40 |
40 |
A220700000028 |
1 |
冷凝器总成 |
Condenser AS |
11848075 空调系统 (Air conditioning system) (3/3) |
2-152 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-153-41 |
41 |
A210111000092 |
4 |
螺栓 |
Bolt |
2-153-42 |
42 |
A210404000005 |
15 |
垫圈 |
Washer |
2-153-43 |
43 |
10473304 |
1 |
空调电气系统 |
Electrical system, air conditioner |
2-153-44 |
44 |
B222100000660 |
1 |
外气过滤器 |
Filter, air, external |
2-153-45 |
45 |
A221600000159 |
1 |
空调单元总成 |
Air conditioner unit AS |
2-153-46 |
46 |
A229900009481 |
1 |
排水管 |
Pipe, drainage |
2-153-47 |
47 |
A210204000132 |
1 |
螺钉 |
Screw |
2-153-48 |
48 |
B229900005758 |
1 |
管接头 |
Connector, pipe |
2-153-49 |
49 |
B222100000711 |
1 |
内气过滤器 |
Filter, air, inner |
11848075 空调系统 (Air conditioning system) (3/3) |
2-153 |

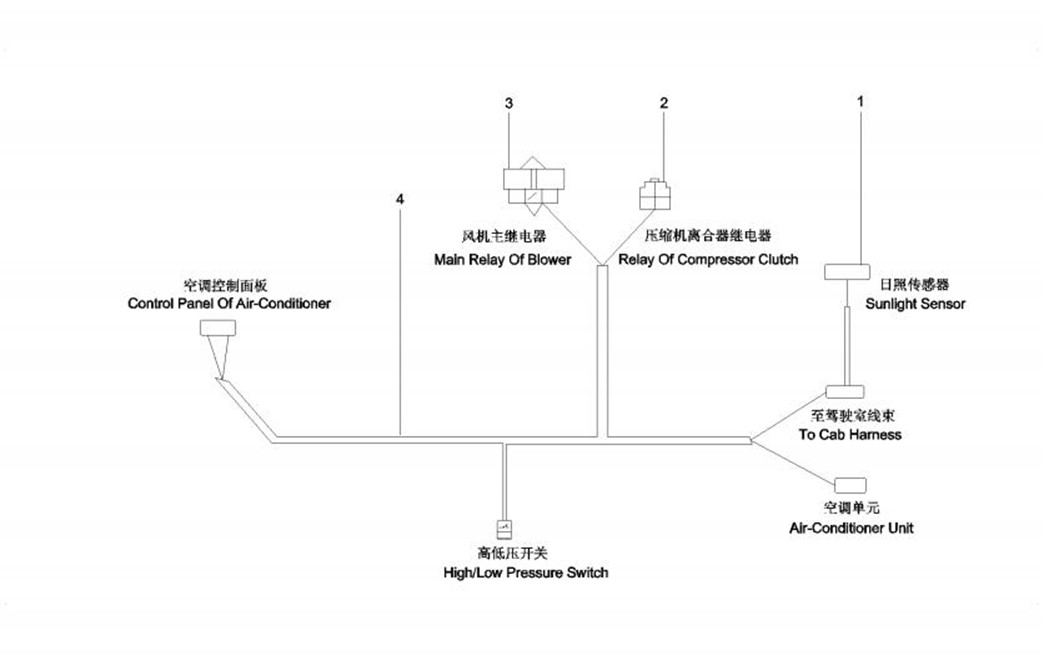

10473304 空调电气系统 (Electrical system, air conditioner) 2-154 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-155-1 |
1 |
B240600000334 |
1 |
日照传感器 |
Sensor, sunlight |
2-155-2 |
2 |
B240700000473 |
1 |
继电器 |
Relay |
2-155-3 |
3 |
B240700000472 |
1 |
继电器 |
Relay |
2-155-4 |
4 |
10448933 |
1 |
空调连接线 |
Wire, connecting, air conditioner |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-157-1 |
1 |
60153211 |
1 |
冷却机组外壳 |
cooling motor group outer shell |
2-157-2 |
2 |
60153213 |
1 |
冷却机组外壳 |
cooling motor group outer shell |
2-157-3 |
3 |
60153195 |
1 |
片 |
Section |
2-157-4 |
4 |
60153196 |
1 |
片 |
Section |
2-157-5 |
5 |
60153202 |
1 |
带部件蒸发器总成 |
Evaporator assembly with parts |
2-157-6 |
6 |
60153217 |
1 |
蒸发器分总成 |
Evaporator subassembly |
2-157-7 |
7 |
60153192 |
1 |
O型环 |
O-type ring |
2-157-8 |
8 |
60153193 |
1 |
O型环 |
O-type ring |
2-157-9 |
9 |
60153197 |
1 |
膨胀阀 |
Expansion Valve |
2-157-10 |
10 |
60153215 |
2 |
螺栓 |
Bolt |
2-157-11 |
11 |
60153203 |
1 |
隔热密封垫 |
Heat-insulation Packing |
2-157-12 |
12 |
60153205 |
3 |
隔热密封垫 |
Heat-insulation Packing |
2-157-13 |
13 |
60153204 |
1 |
隔热密封垫 |
Heat-insulation Packing |
2-157-14 |
14 |
60153242 |
1 |
加热器芯分总成 |
Heater core subassembly |
2-157-15 |
15 |
60049962 |
4 |
门分总成 |
Door |
2-157-16 |
16 |
60153216 |
4 |
门分总成 |
door subassembly |
2-157-17 |
17 |
60049956 |
2 |
连杆分总成 |
Rod SUB, connecting |
2-157-18 |
18 |
60049957 |
1 |
连杆分总成 |
Rod SUB, connecting |
2-157-19 |
19 |
60049958 |
2 |
连杆分总成 |
Rod SUB, connecting |
2-157-20 |
20 |
60049959 |
3 |
连杆分总成 |
Rod SUB, connecting |

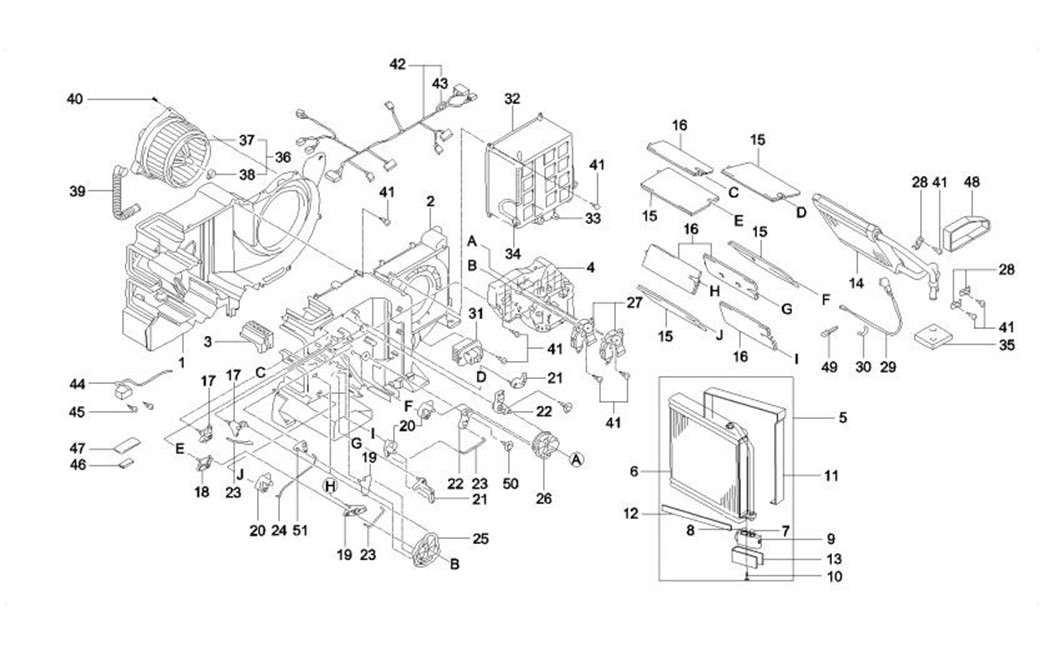

A221600000159 空调单元总成 (Air conditioner unit AS) (1/3) 2-157 |
A221600000159 空调单元总成 (Air conditioner unit AS) (2/3) 2-158 |
