SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 20
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-169-61 |
61 |
11868218 |
1 |
右侧底盖板 |
Coverplate, bottom, right |
2-169-62 |
62 |
11867683 |
1 |
主阀底盖板 |
Coverplate, bottom, main valve |
2-169-63 |
63 |
A210111000202 |
138 |
螺栓 |
Bolt |
2-169-64 |
64 |
A210404000004 |
96 |
垫圈 |
Washer |

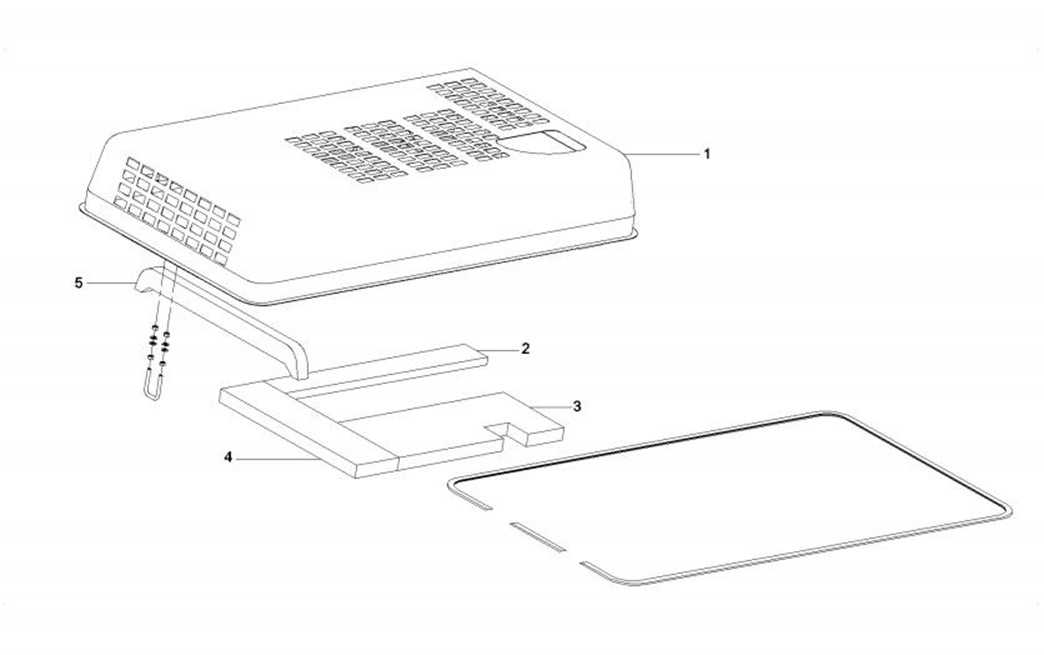

11259933 机顶罩总成 (Engine hood GP) |
2-170 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-171-1 |
1 |
11259937 |
1 |
机顶罩 |
Hood, engine |
2-171-2 |
2 |
A820699000996 |
1 |
吸音海绵 |
Foam |
2-171-3 |
3 |
A190000000010 |
1 |
密封条 |
Strip, sealing |
2-171-4 |
4 |
11260088 |
1 |
吸音海绵 |
Foam |
2-171-5 |
5 |
A820699000973 |
1 |
散热器顶部海绵 |
Foam |
11259933 机顶罩总成 (Engine hood GP) |
2-171 |

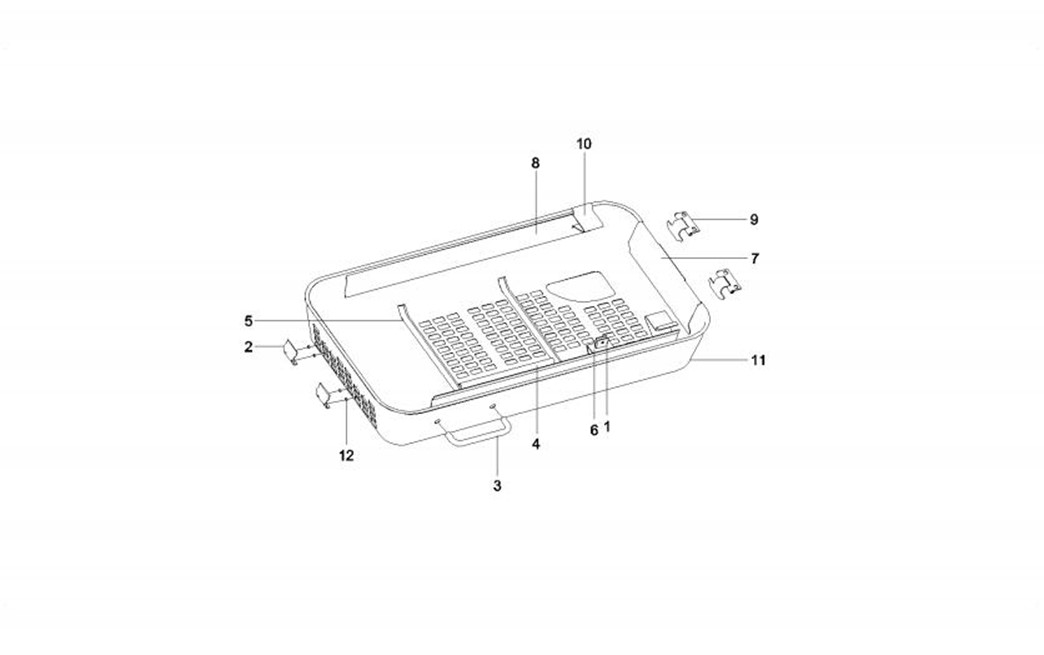

11259937 机顶罩 (Hood, engine) |
2-172 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-173-1 |
1 |
A820101118427 |
1 |
支撑座 |
Seat – Support |
2-173-2 |
2 |
11259936 |
2 |
机罩锁安装座 |
Seat,mounting,engine hood lock |
2-173-3 |
3 |
A820299000447 |
1 |
机罩拉手 |
Handgrip,engine hood |
2-173-4 |
4 |
10239317 |
1 |
加强筋 |
Reinforcement |
2-173-5 |
5 |
10239308 |
2 |
加强筋 |
Reinforcement |
2-173-6 |
6 |
A820101343175 |
1 |
座子 |
Seat |
2-173-7 |
7 |
10447494 |
1 |
后部加强板 |
Plate,reinforcing,rear |
2-173-8 |
8 |
A820101343177 |
2 |
侧面加强板 |
Plate – Reinforcement |
2-173-9 |
9 |
10443508 |
2 |
铰链 |
Hinge |
2-173-10 |
10 |
A820101343174 |
2 |
弹簧托架 |
Bracket – Spring |
2-173-11 |
11 |
11259934 |
1 |
机顶罩壳体 |
Housing,bonnet |
2-173-12 |
12 |
A210307000012 |
4 |
螺母 |
Nut |

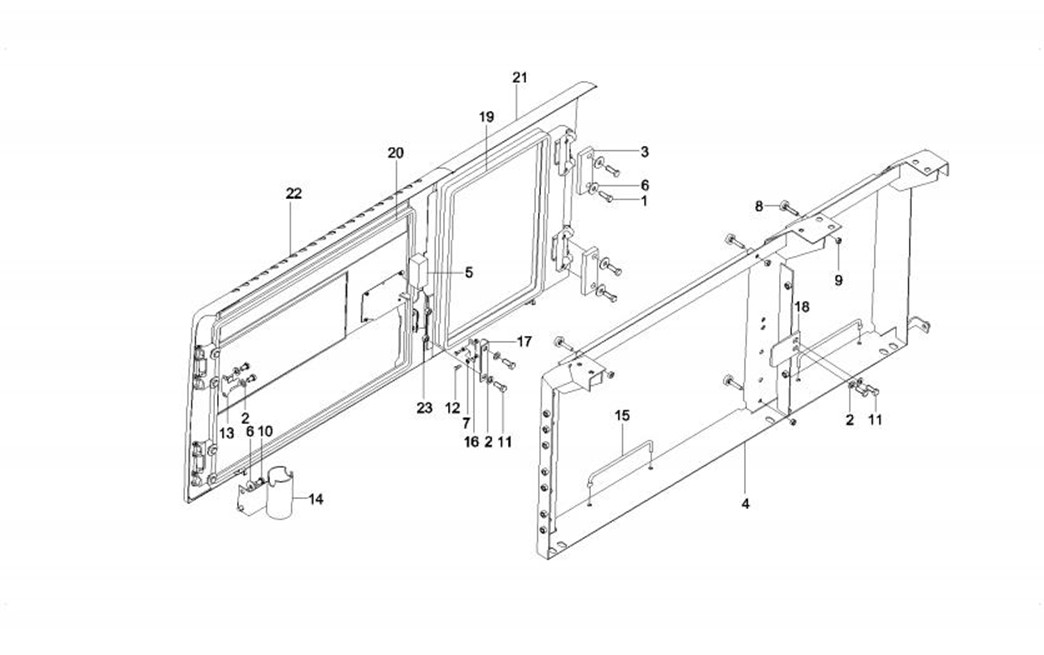

11597551 左门总成 (Door GP, left) (1/2) |
2-174 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-175-1 |
1 |
A210111000039 |
4 |
螺栓 |
Bolt |
2-175-2 |
2 |
A210405000001 |
6 |
垫圈 |
Washer |
2-175-3 |
3 |
A820101118489 |
2 |
铰链加强板 |
Plate, stiffening, hinge |
2-175-4 |
4 |
A810502014095 |
1 |
左门框架 |
Frame, door |
2-175-5 |
5 |
11214168 |
1 |
防震海绵 |
Sponge, anti-vibration |
2-175-6 |
6 |
A210404000004 |
10 |
垫圈 |
Washer |
2-175-7 |
7 |
A210405000006 |
2 |
垫圈 |
Washer |
2-175-8 |
8 |
A810502019056 |
4 |
定位螺钉 |
Setscrew |
2-175-9 |
9 |
A210307000017 |
4 |
螺母 |
Nut |
2-175-10 |
10 |
A210111000036 |
8 |
螺栓 |
Bolt |
2-175-11 |
11 |
A210111000038 |
4 |
螺栓 |
Bolt |
2-175-12 |
12 |
A210111000079 |
2 |
螺栓 |
Bolt |
2-175-13 |
13 |
A820101118487 |
1 |
夹箍 |
Clip |
2-175-14 |
14 |
A810502015055 |
1 |
门轴焊接件 |
Weldment, pivot, cab door |
2-175-15 |
15 |
A820301012423 |
2 |
风钩 |
Catch |
2-175-16 |
16 |
A820405000009 |
1 |
卡座 |
Holder |
2-175-17 |
17 |
A810502015054 |
1 |
固定块 |
Block, fixing |
2-175-18 |
18 |
A820101118440 |
1 |
锁卡板 |
Plate, locking |
2-175-19 |
19 |
A820699000227 |
1 |
密封条 |
Strip, sealing |
2-175-20 |
20 |
A820606030378 |
1 |
密封条 |
Strip, sealing |
11597551 左门总成 (Door GP, left) (1/2) |
2-175 |
11597551 左门总成 (Door GP, left) (2/2) |
2-176 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-177-21 |
21 |
A810502012130 |
1 |
小门组焊件 |
Weldment, door, small |
2-177-22 |
22 |
11597553 |
1 |
门 |
Door |
2-177-23 |
23 |
A210307000001 |
2 |
螺母 |
Nut |

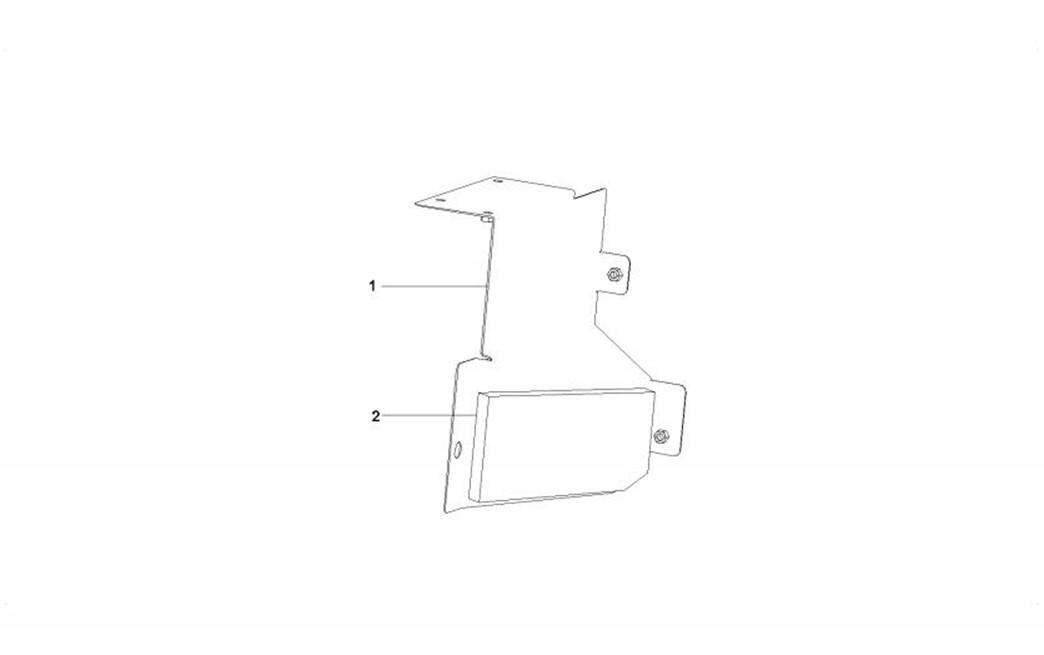

11616300 转角板 (Plate, angle) |
2-178 |
