SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 21
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-179-1 |
1 |
11562740 |
1 |
转角板 |
Plate, angle |
2-179-2 |
2 |
10220552 |
1 |
海绵 |
Foam |

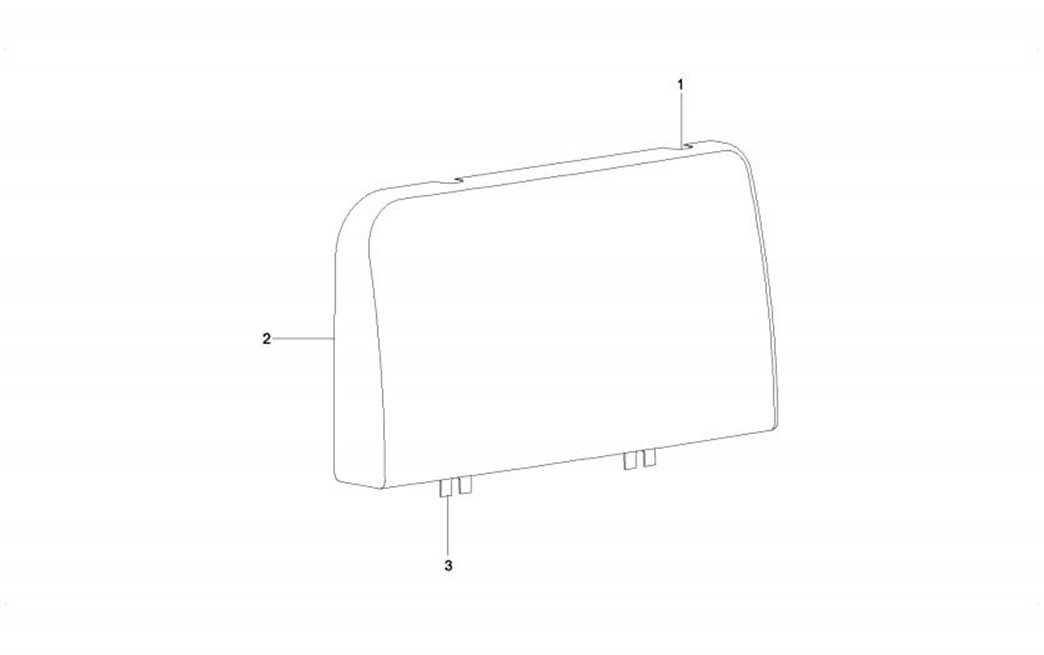

A810502990126 装饰盖 (Cover, ornament) |
2-180 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-181-1 |
1 |
A820101315743 |
2 |
上支座 |
Support |
2-181-2 |
2 |
A820101315730 |
1 |
装饰盖主体 |
Body, ornament cover |
2-181-3 |
3 |
A820101315744 |
2 |
下支座 |
Support |
A810502990126 装饰盖 (Cover, ornament) |
2-181 |

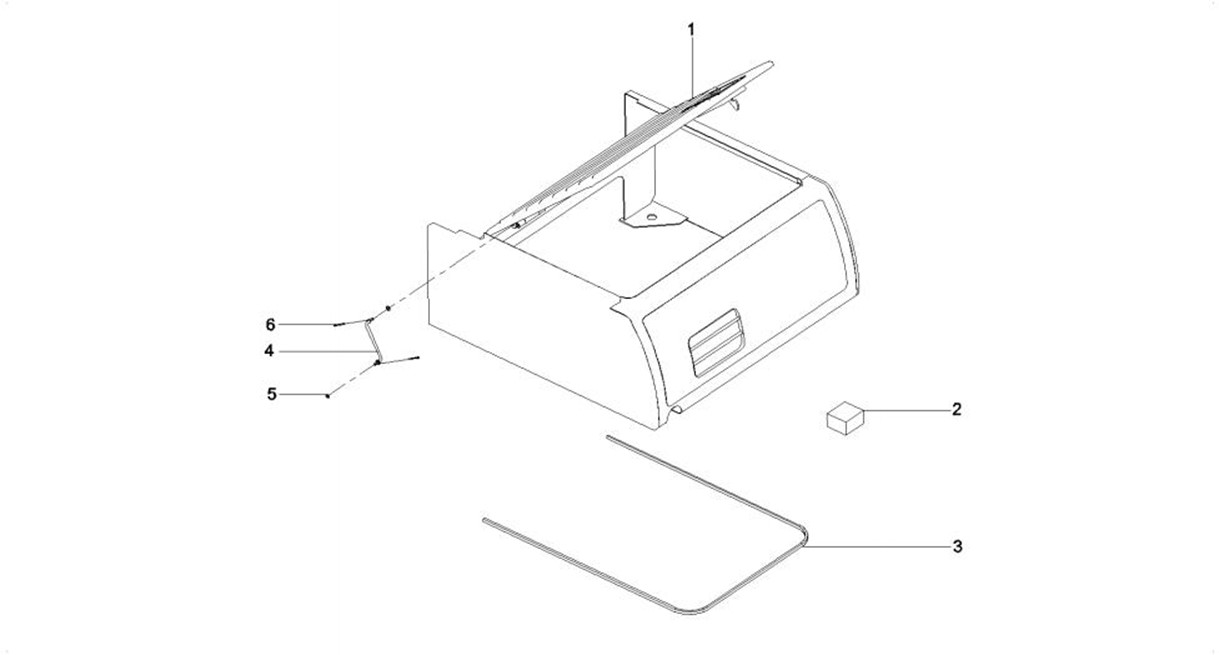

A810502017020 电瓶箱总成 (Box GP, battery) |
2-182 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-183-1 |
1 |
A810502017021 |
1 |
工具箱主体 |
Body, toolbox |
2-183-2 |
2 |
A820606030559 |
1 |
缓冲垫 |
Cushion |
2-183-3 |
3 |
11413341 |
1 |
密封条 |
Strip, sealing |
2-183-4 |
4 |
11938430 |
1 |
支杆 |
Rod, bearing |
2-183-5 |
5 |
A210404000009 |
2 |
垫圈 |
Washer |
2-183-6 |
6 |
A210491000007 |
2 |
销 |
Pin |

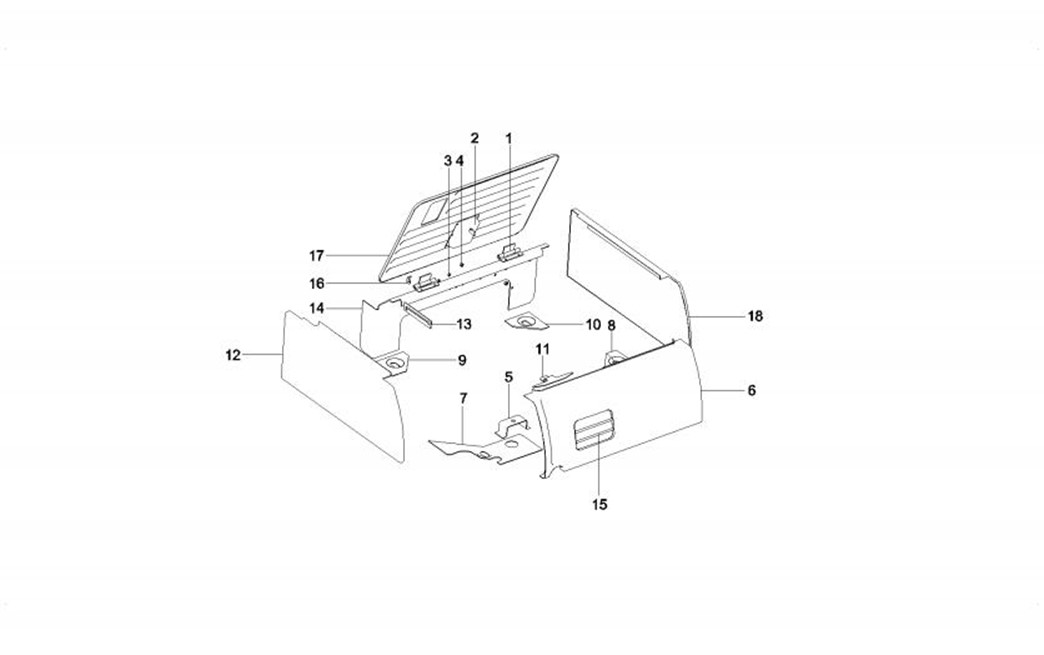

A810502017021 工具箱主体 (Body, toolbox) |
2-184 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-185-1 |
1 |
11415958 |
2 |
电瓶箱铰链 |
Hinge,box,battery |
2-185-2 |
2 |
A222200000012 |
1 |
门锁 |
Lock, door |
2-185-3 |
3 |
A210307000016 |
2 |
螺母 |
Nut |
2-185-4 |
4 |
A210307000012 |
3 |
螺母 |
Nut |
2-185-5 |
5 |
11843906 |
1 |
弯板 |
Bent plate |
2-185-6 |
6 |
A820101315550 |
1 |
面板 |
Panel |
2-185-7 |
7 |
11784858 |
1 |
前外支座 |
Support,external,front |
2-185-8 |
8 |
A820101315654 |
1 |
内支座 |
Inner supporting bearer |
2-185-9 |
9 |
A820101315655 |
1 |
后外支座 |
Rear outer bearer |
2-185-10 |
10 |
11413348 |
1 |
内支座 |
Support,inner |
2-185-11 |
11 |
A820101315587 |
1 |
锁卡 |
Plate – Retaining (Lock) |
2-185-12 |
12 |
A820101315593 |
1 |
外侧板 |
Outer side plate |
2-185-13 |
13 |
A820101315598 |
1 |
支座板 |
Support Abutment Board |
2-185-14 |
14 |
A820101315601 |
1 |
后板 |
Rear board |
2-185-15 |
15 |
A820301014392 |
2 |
防护杆 |
Rod – Protect |
2-185-16 |
16 |
A820101315621 |
1 |
支座 |
Seat – MTG |
2-185-17 |
17 |
A820101315627 |
1 |
工具箱门 |
tooling box door |
2-185-18 |
18 |
A820101315642 |
1 |
内侧板 |
Inner side plate |
A222200000012 门锁 (Lock, door ) |
2-186 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-187-1 |
1 |
60158298 |
2 |
紫铜铆钉 |
Red copper rivet |
2-187-2 |
2 |
60158279 |
1 |
锁板 |
Lock Plate |
2-187-3 |
3 |
60158290 |
1 |
密封垫 |
Seal pad |
2-187-4 |
4 |
60158284 |
1 |
盖座 |
Cover seat |
2-187-5 |
5 |
60158299 |
1 |
胶垫 |
Rubber pad |
2-187-6 |
6 |
60158285 |
1 |
壳体 |
Shell |
2-187-7 |
7 |
60158296 |
1 |
小垫片 |
Spacer |
2-187-8 |
8 |
60158280 |
1 |
锁壳 |
Lock shell |
2-187-9 |
9 |
60158270 |
1 |
转盖 |
Rotary cover |

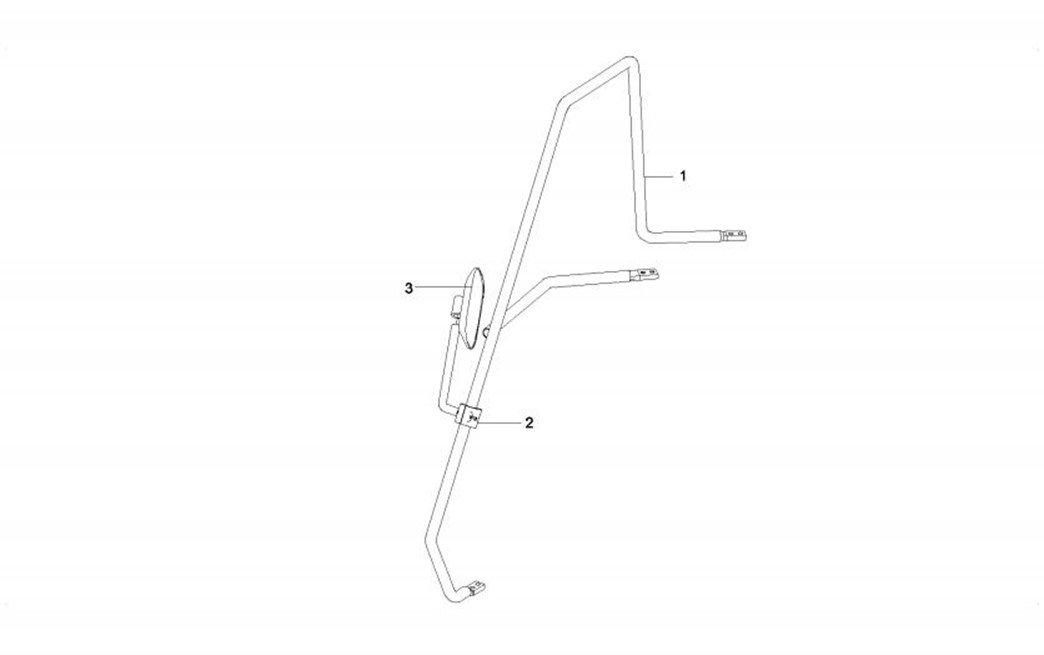

A810502020139 扶手 (Handhold) |
2-188 |
