SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 23
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-199-1 |
1 |
A820699000611 |
1 |
左部海绵 |
Foam |
2-199-2 |
2 |
A820699000612 |
1 |
中部海绵 |
Foam |
2-199-3 |
3 |
A820699000613 |
1 |
中部海绵 |
Foam |
2-199-4 |
4 |
A810501000110 |
1 |
配重主体 |
Counterweight |
2-199-5 |
5 |
A820606030358 |
2 |
盖 |
Cover |

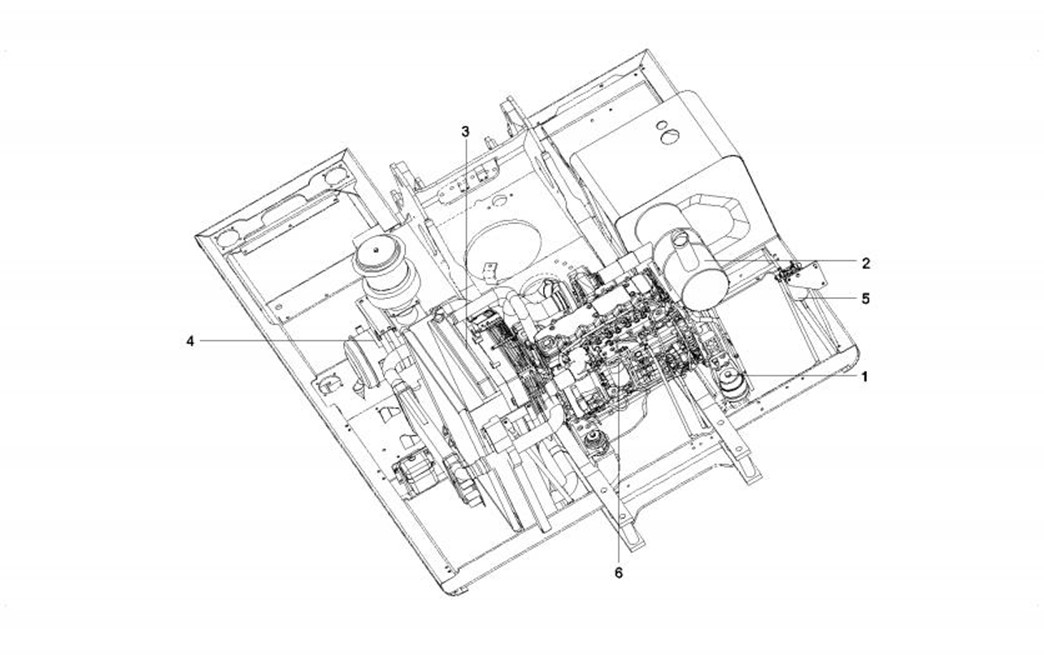

11717789 动力系统 (Power system) |
2-200 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-201-1 |
1 |
11707433 |
1 |
减震及传动系统 |
Damping & drive system |
2-201-2 |
2 |
A810102070214 |
1 |
排气系统 |
Exhaust System |
2-201-3 |
3 |
A810102090159 |
1 |
冷却系统 |
Cooling System |
2-201-4 |
4 |
10085633 |
1 |
进气系统 |
Air Inlet System |
2-201-5 |
5 |
11707012 |
1 |
燃油系统 |
Fuel system |
2-201-6 |
6 |
B220200000113 |
1 |
发动机 |
Engine |

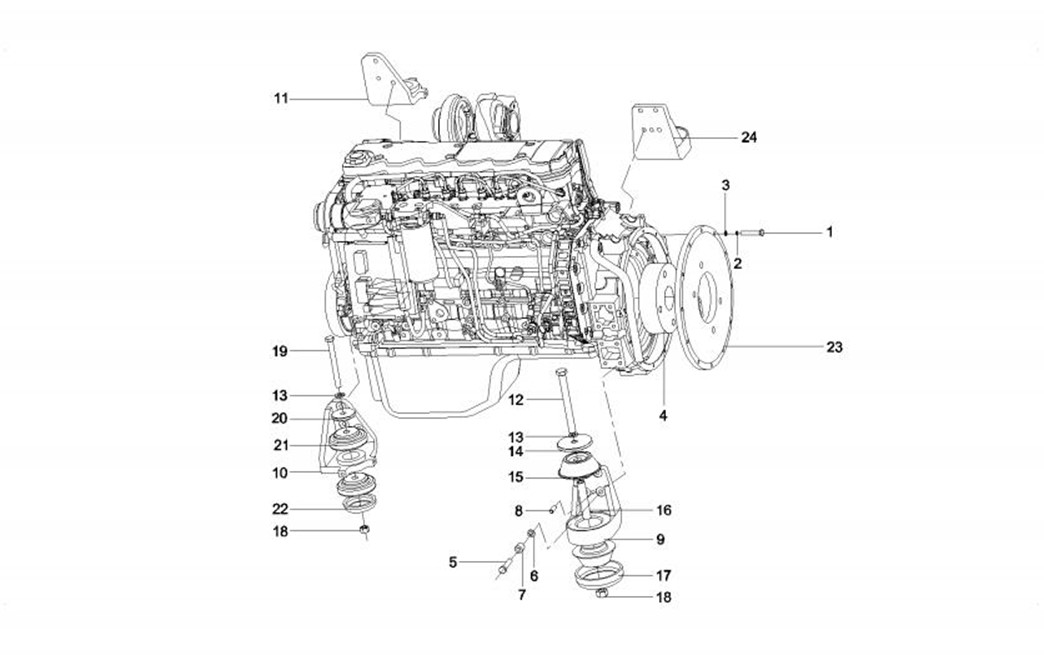

11707433 减震及传动系统 (Damping & drive system ) (1/2) 2-202 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-203-1 |
1 |
A210204000355 |
12 |
螺钉 |
Screw |
2-203-2 |
2 |
A210401000001 |
20 |
垫圈 |
Washer |
2-203-3 |
3 |
A210405000011 |
12 |
垫圈 |
Washer |
2-203-4 |
4 |
60109969 |
1 |
联轴器 |
Coupling, shaft |
2-203-5 |
5 |
A210110000437 |
14 |
螺栓M12×65GB5782 10.9级 |
Bolt |
2-203-6 |
6 |
A210491000121 |
14 |
垫圈 |
Washer |
2-203-7 |
7 |
A820202002103 |
14 |
衬套 |
Sleeve |
2-203-8 |
8 |
A210503000029 |
2 |
销 |
Dowel |
2-203-9 |
9 |
A810102061139 |
1 |
支架 |
Bracket |
2-203-10 |
10 |
A810102060037 |
1 |
左支架 |
Bracket , LH |
2-203-11 |
11 |
A810102060170 |
1 |
右支架 |
Bracket , RH |
2-203-12 |
12 |
A820301020622 |
2 |
螺栓 |
Bolt |
2-203-13 |
13 |
A210491000118 |
4 |
垫圈 |
Washer |
2-203-14 |
14 |
A820101118173 |
2 |
大盖垫 |
Coaster |
2-203-15 |
15 |
60047806 |
4 |
减震器 |
Damper |
2-203-16 |
16 |
A820202002104 |
2 |
衬管 |
Spacer |
2-203-17 |
17 |
A820403000406 |
2 |
大碗垫 |
Coaster, bowl |
2-203-18 |
18 |
A229900000862 |
3 |
螺母 |
Nut |
2-203-19 |
19 |
A820301020623 |
2 |
螺栓 |
Bolt |
2-203-20 |
20 |
A820101118175 |
2 |
小盖垫 |
Coaster |
11707433 减震及传动系统 (Damping & drive system ) (1/2) 2-203 |
11707433 减震及传动系统 (Damping & drive system ) (2/2) 2-204 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-205-21 |
21 |
A229900000860 |
4 |
减震器 |
Damper |
2-205-22 |
22 |
A820403000407 |
2 |
小碗垫 |
Coaster, bowl |
2-205-23 |
23 |
A820101342107 |
1 |
端盖 |
Cover, End |
2-205-24 |
24 |
A810102060035 |
1 |
支架 |
Bracket |

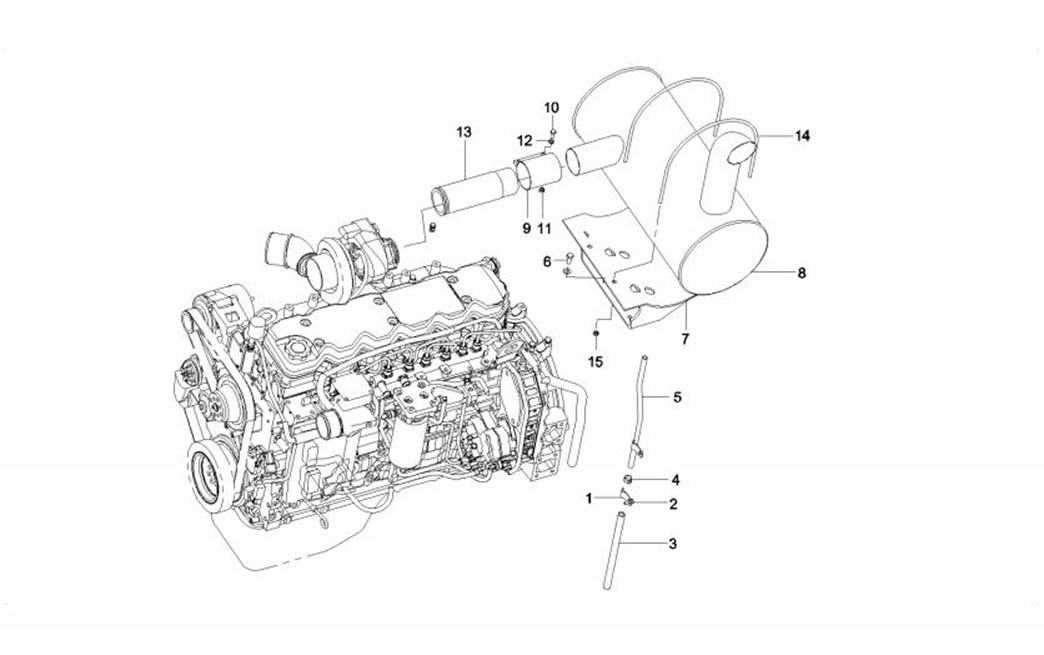

A810102070214 排气系统 (Exhaust System) |
2-206 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-207-1 |
1 |
A820101118170 |
1 |
单管夹 |
Clip |
2-207-2 |
2 |
A210111000199 |
1 |
螺栓 |
Bolt |
2-207-3 |
3 |
A820606030365 |
1 |
引水胶管 |
Hose, water drain |
2-207-4 |
4 |
A229900001347 |
1 |
软管环箍 |
Hoop, hose |
2-207-5 |
5 |
A810102071103 |
1 |
引水管 |
Tube |
2-207-6 |
6 |
A210111000018 |
4 |
螺栓 |
Bolt |
2-207-7 |
7 |
A810102070215 |
1 |
消声器支架 |
Bracket |
2-207-8 |
8 |
A229900004318 |
1 |
消声器总成 |
Muffler GP |
2-207-9 |
9 |
B210840000017 |
1 |
管夹 |
Clip |
2-207-10 |
10 |
21005186 |
2 |
螺栓 |
Bolt |
2-207-11 |
11 |
A210307000036 |
2 |
螺母M10GB6170 10级 |
Nut |
2-207-12 |
12 |
A210405000011 |
6 |
垫圈 |
Washer |
2-207-13 |
13 |
A820206012980 |
1 |
排气管 |
Hose, Exhaust |
2-207-14 |
14 |
A820301016726 |
2 |
U型抱箍 |
U-bolt |
2-207-15 |
15 |
A210307000055 |
8 |
螺母M8GB6170 10级 |
Nut |

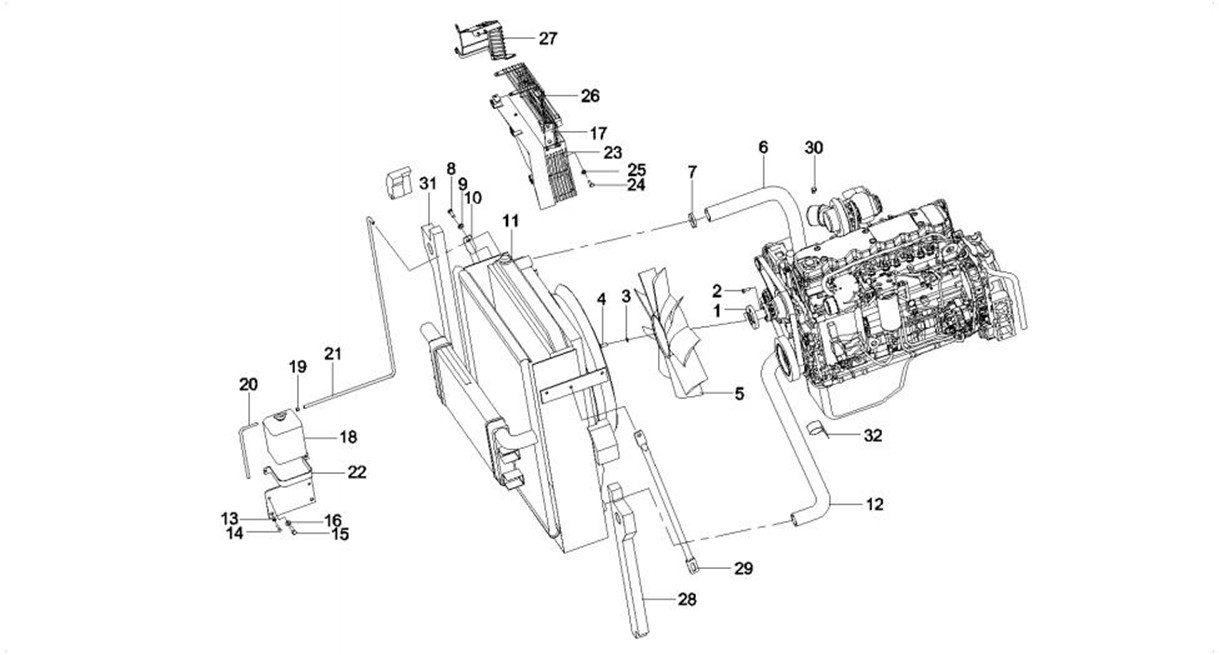

A810102090159 冷却系统 (Cooling System) (1/2) |
2-208 |
