SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-209-1 |
1 |
A229900003092 |
1 |
隔套 |
Sleeve, Spacer |
2-209-2 |
2 |
A210111000024 |
4 |
螺栓 |
Bolt |
2-209-3 |
3 |
A210405000011 |
11 |
垫圈 |
Washer |
2-209-4 |
4 |
A210111000197 |
7 |
螺栓M10×25GB5783 10.9级 |
Bolt |
2-209-5 |
5 |
60058775 |
1 |
风扇 |
Fan |
2-209-6 |
6 |
11592536 |
1 |
发动机出水胶管 |
Hose, Radiator Outlet |
2-209-7 |
7 |
A229900001348 |
4 |
软管环箍 |
Hoop, hose |
2-209-8 |
8 |
A210111000366 |
4 |
螺栓M16×25GB5783 10.9级 |
Bolt |
2-209-9 |
9 |
A210405000003 |
4 |
垫圈 |
Washer |
2-209-10 |
10 |
A820299001254 |
1 |
支撑 |
Support |
2-209-11 |
11 |
60108317 |
1 |
散热器 |
Radiator |
2-209-12 |
12 |
A820606011038 |
1 |
发动机进水胶管 |
Hose, Radiator Inlet |
2-209-13 |
13 |
A210405000001 |
6 |
垫圈 |
Washer |
2-209-14 |
14 |
A210111000202 |
6 |
螺栓 |
Bolt |
2-209-15 |
15 |
A210204000220 |
2 |
螺钉M8×20GB70.1 10.9级 |
Screw |
2-209-16 |
16 |
A210405000007 |
2 |
垫圈 |
Washer |
2-209-17 |
17 |
11784712 |
1 |
中左护罩 |
Guard, Fan (LH, Middle) |
2-209-18 |
18 |
A229900001590 |
1 |
储液箱 |
Tank GP, reserve |
2-209-19 |
19 |
A229900001345 |
3 |
软管环箍 |
Hoop, hose |
2-209-20 |
20 |
A820606030367 |
1 |
软管 |
Hose |

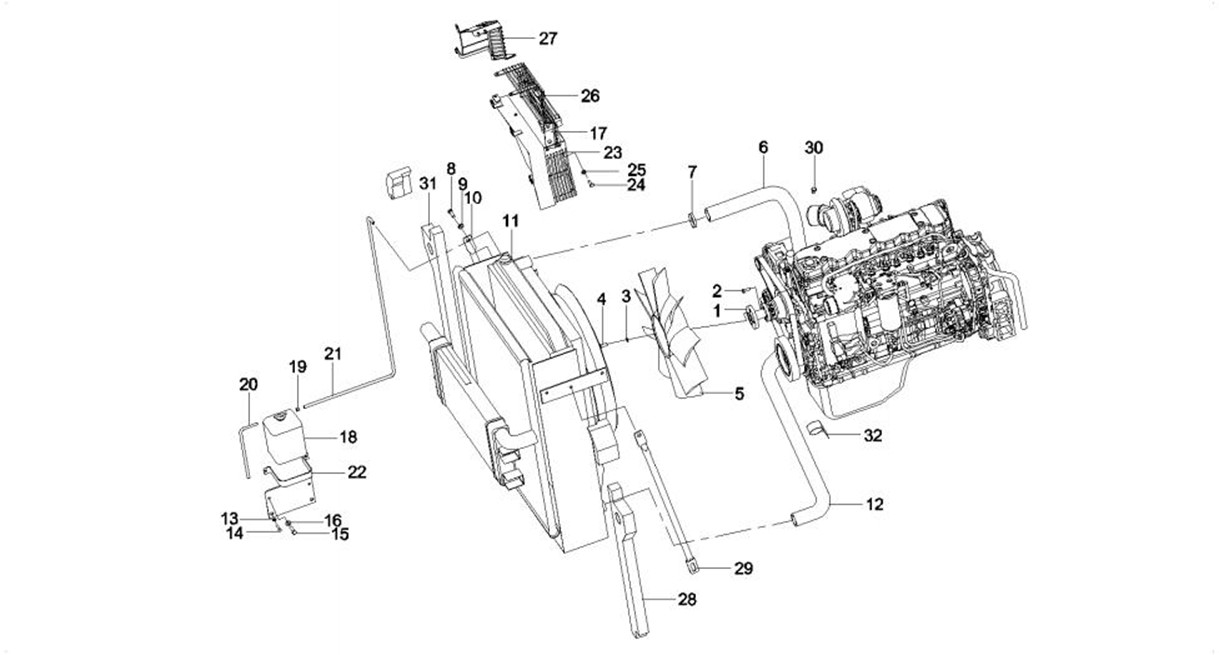

A810102090159 冷却系统 (Cooling System) (2/2) |
2-210 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-211-21 |
21 |
A820606030372 |
1 |
软管 |
Hose |
2-211-22 |
22 |
A810102099060 |
1 |
支架 |
Bracket |
2-211-23 |
23 |
A810102094034 |
1 |
左护罩 |
Guard, Fan (LH) |
2-211-24 |
24 |
23000066 |
10 |
螺钉 |
Screw |
2-211-25 |
25 |
A210491000120 |
10 |
垫圈 |
Washer |
2-211-26 |
26 |
A810102094033 |
1 |
中护罩 |
Guard, Fan (Middle) |
2-211-27 |
27 |
A810102094032 |
1 |
右护罩 |
Guard, Fan (RH) |
2-211-28 |
28 |
A820699000855 |
1 |
密封 |
Seal |
2-211-29 |
29 |
A820299002144 |
1 |
支撑 |
Support |
2-211-30 |
30 |
A820503002605 |
1 |
NPT1/4堵头 |
Plug |
2-211-31 |
31 |
A820699000858 |
1 |
密封 |
Seal |
2-211-32 |
32 |
A810102090040 |
1 |
管夹总成 |
Clip |

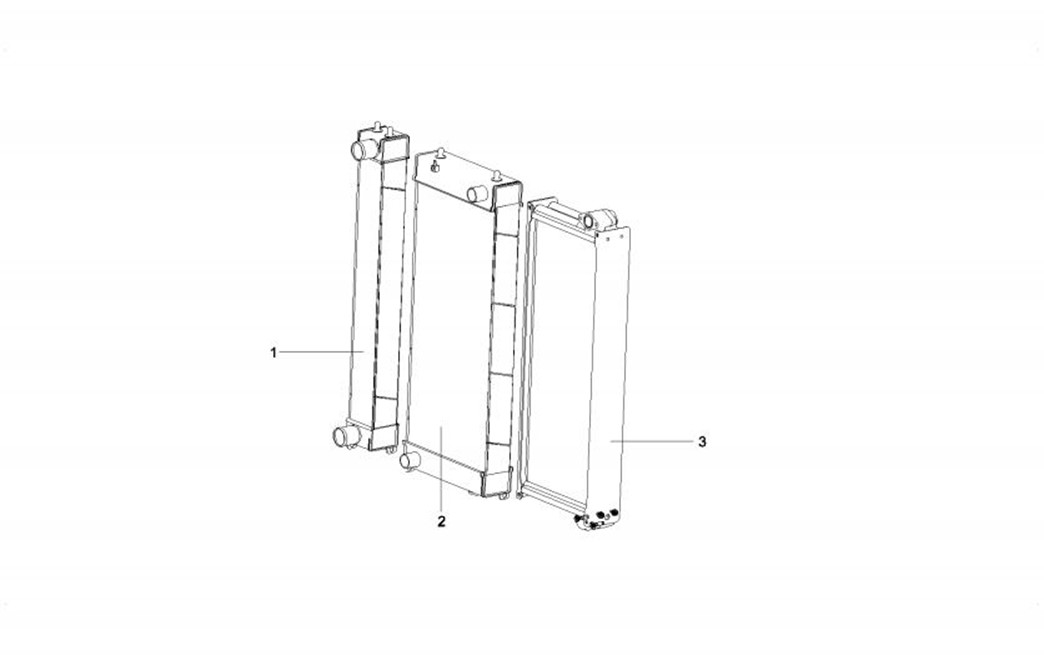

60108317 散热器 (Radiator) |
2-212 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-213-1 |
1 |
60181566 |
1 |
散热器 |
2-213-2 |
2 |
60181567 |
1 |
散热器 |
2-213-3 |
3 |
60181568 |
1 |
散热器 |

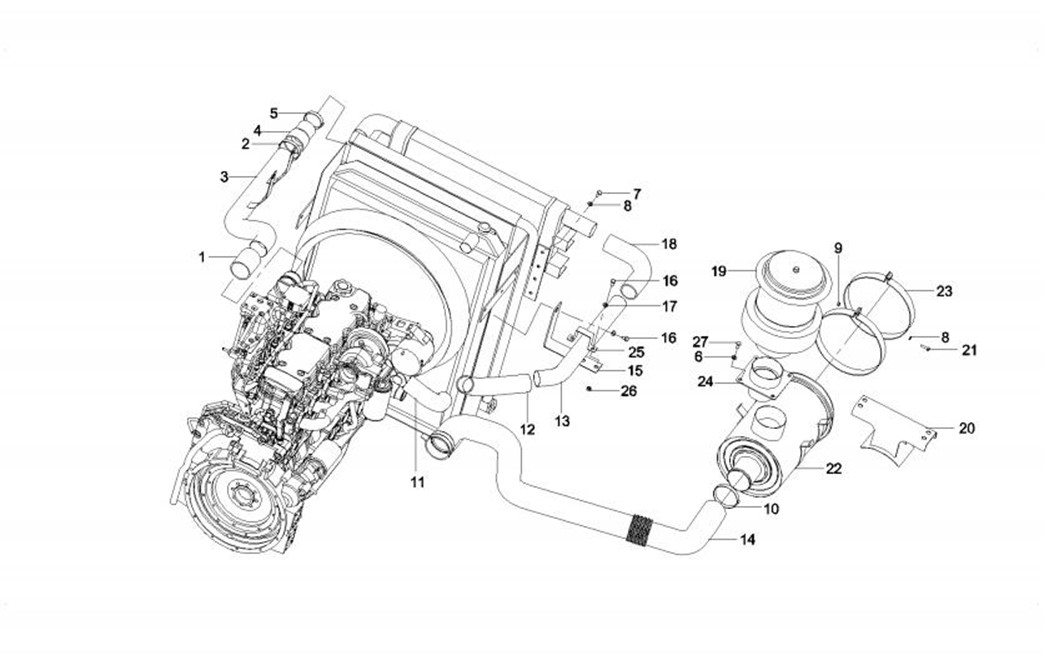

10085633 进气系统 (Air Inlet System) (1/2) |
2-214 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-215-1 |
1 |
10205467 |
1 |
连接胶管 |
Hose |
2-215-2 |
2 |
A229900003759 |
3 |
T型抱箍 |
Anchor ear, T-type |
2-215-3 |
3 |
11660016 |
1 |
中冷出气钢管组件 |
Pipe AS, steel, oulet |
2-215-4 |
4 |
10201103 |
1 |
中冷器出气胶管 |
Hose, rubber, outlet |
2-215-5 |
5 |
B229900001059 |
8 |
T型抱箍 |
Anchor ear, T-type |
2-215-6 |
6 |
A210404000004 |
4 |
垫圈 |
Washer |
2-215-7 |
7 |
A210111000091 |
10 |
螺栓 |
Bolt |
2-215-8 |
8 |
A210405000007 |
12 |
垫圈 |
Washer |
2-215-9 |
9 |
A210307000012 |
12 |
螺母 |
Nut |
2-215-10 |
10 |
A229900004506 |
2 |
T型抱箍 |
Anchor ear, T-type |
2-215-11 |
11 |
A810102071310 |
1 |
排气管 |
Hose, Exhaust |
2-215-12 |
12 |
A229900001912 |
1 |
软管 |
Hose |
2-215-13 |
13 |
11659681 |
1 |
中冷进气钢管 |
Pipe, steel, inlet |
2-215-14 |
14 |
11187994 |
1 |
进气胶管 |
Hose, Inlet |
2-215-15 |
15 |
A820101342113 |
1 |
中冷器进气管支架 |
Bracket, pipe, inlet |
2-215-16 |
16 |
A210111000101 |
8 |
螺栓 |
Bolt |
2-215-17 |
17 |
A210405000001 |
8 |
垫圈 |
Washer |
2-215-18 |
18 |
A229900001911 |
1 |
软管 |
Hose |
2-215-19 |
19 |
A222100000410 |
1 |
空气预滤器 |
Precleaner |
2-215-20 |
20 |
A810102072203 |
1 |
空滤器支架 |
Bracket, air cleaner |
10085633 进气系统 (Air Inlet System) (2/2) |
2-216 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-217-21 |
21 |
A210111000095 |
2 |
螺栓 |
Bolt |
2-217-22 |
22 |
A222100000431 |
1 |
空气滤清器 |
Air cleaner |
2-217-23 |
23 |
A820101342114 |
2 |
环箍 |
Hoop |
2-217-24 |
24 |
11259398 |
1 |
进气接管 |
Hose, Inlet |
2-217-25 |
25 |
A820101357278 |
1 |
U型抱箍 |
Clip |
2-217-26 |
26 |
A210307000031 |
2 |
螺母M12GB6170 10级 |
Nut |
2-217-27 |
27 |
A210111000202 |
4 |
螺栓 |
Bolt |

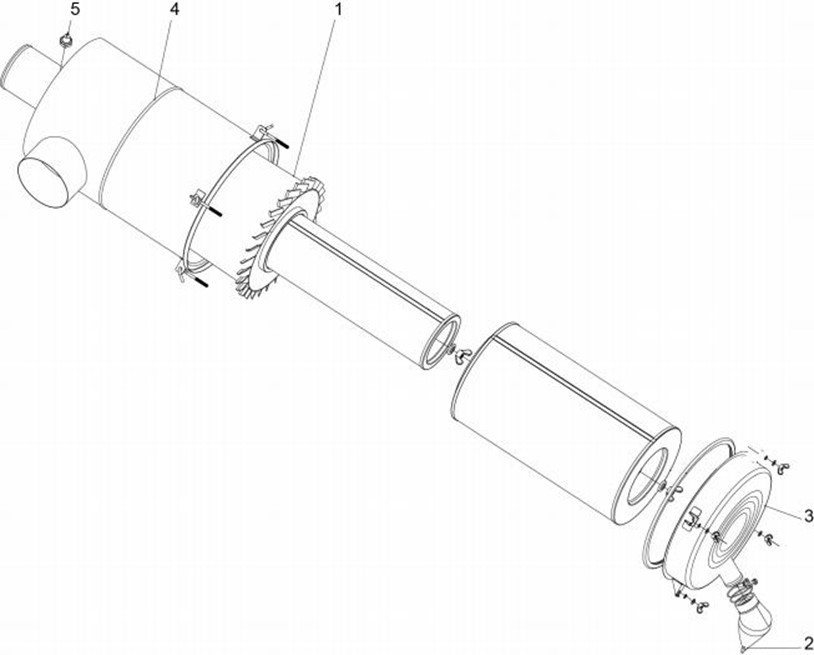

A222100000431 空气滤清器 (Air cleaner |
) |
2-218 |
