SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 25
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-219-1 |
1 |
60153787 |
1 |
旋流片 |
Turbulence plate |
2-219-2 |
2 |
60153642 |
1 |
排尘袋 |
Dust discharge bag |
2-219-3 |
3 |
60153785 |
1 |
外壳盖总成 |
Shell cover Assy. |
2-219-4 |
4 |
60153784 |
1 |
外壳分总成 |
Shell part Assy. |
2-219-5 |
5 |
60153757 |
1 |
空滤堵塞警报器 |
Air cleaner alarm |

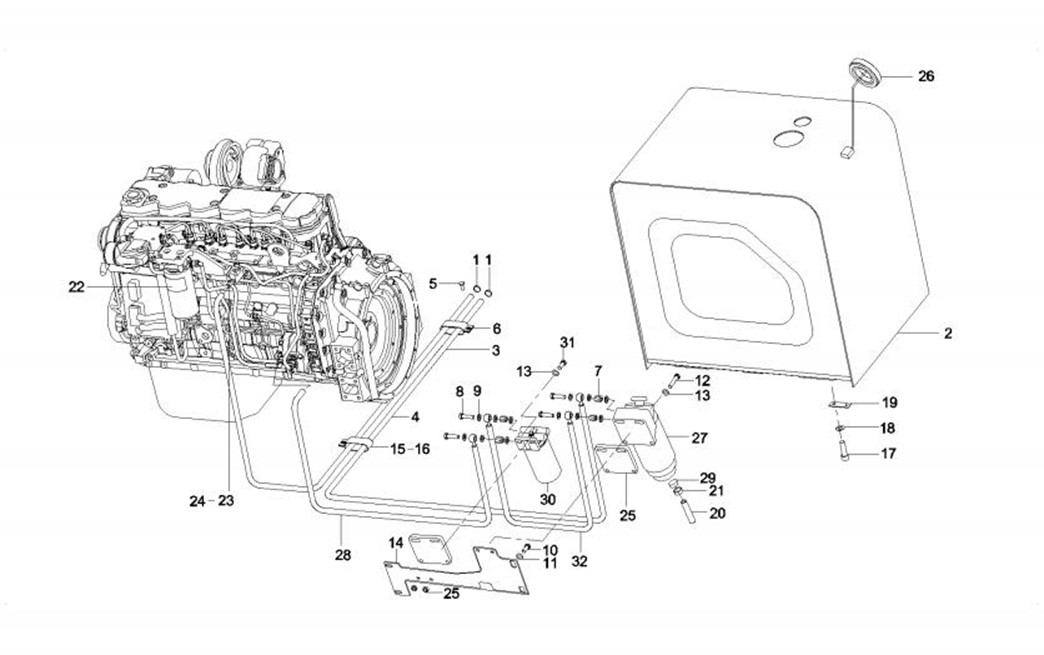

11707012 燃油系统 (Fuel system) (1/2) |
2-220 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-221-1 |
1 |
21053360 |
4 |
软管环箍 |
Clamp, hose |
2-221-2 |
2 |
10667238 |
1 |
燃油箱总成 |
Tank GP, fuel |
2-221-3 |
3 |
11246299 |
1 |
软管 |
Hose |
2-221-4 |
4 |
A820606030423 |
1 |
软管 |
Hose |
2-221-5 |
5 |
A210111000199 |
6 |
螺栓 |
Bolt |
2-221-6 |
6 |
A230200000178 |
5 |
线夹 |
Clamp, cord |
2-221-7 |
7 |
B210780001162 |
4 |
接头 |
Connector |
2-221-8 |
8 |
A210199000016 |
4 |
铰接螺栓 |
Bolt, articulated |
2-221-9 |
9 |
A210434000008 |
8 |
垫圈 |
Washer |
2-221-10 |
10 |
A210111000202 |
4 |
螺栓 |
Bolt |
2-221-11 |
11 |
A210405000001 |
6 |
垫圈 |
Washer |
2-221-12 |
12 |
A210111000295 |
2 |
螺栓 |
Bolt |
2-221-13 |
13 |
A210405000011 |
4 |
垫圈 |
Washer |
2-221-14 |
14 |
11496073 |
1 |
粗滤支架 |
Bracket |
2-221-15 |
15 |
A820601990340 |
1 |
捆带 |
Strap, Cable |
2-221-16 |
16 |
A239900000052 |
2 |
尼龙扎带 |
Strap, nylon |
2-221-17 |
17 |
A210204000273 |
6 |
螺钉M16×35GB70.1 12.9级 |
Screw |
2-221-18 |
18 |
A210491000118 |
6 |
垫圈 |
Washer |
2-221-19 |
19 |
A820101118172 |
6 |
垫片 |
Shim |
2-221-20 |
20 |
A820606030088 |
1 |
粗滤水管 |
Hose AS, primary water filter |
11707012 燃油系统 (Fuel system) (2/2) |
2-222 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-223-21 |
21 |
A229900001345 |
1 |
软管环箍 |
Hoop, hose |
2-223-22 |
22 |
A820601990431 |
1 |
警示牌 |
Film, warning |
2-223-23 |
23 |
10249008 |
1 |
回油接头 |
Connector |
2-223-24 |
24 |
A210434000005 |
1 |
垫圈 |
Washer |
2-223-25 |
25 |
10862679 |
2 |
垫块 |
Shim |
2-223-26 |
26 |
60029642 |
1 |
液位传感器 |
Sensor GP, fuel level |
2-223-27 |
27 |
60033344 |
1 |
燃油预滤总成 |
Fuel prefilter GP |
2-223-28 |
28 |
11246090 |
1 |
胶管 |
Hose, rubber |
2-223-29 |
29 |
60053900 |
1 |
水位传感器 |
Sensor GP, Water Level |
2-223-30 |
30 |
60035095 |
1 |
柴油滤清器 |
Filter, fuel |
2-223-31 |
31 |
A210111000018 |
2 |
螺栓 |
Bolt |
2-223-32 |
32 |
11246089 |
1 |
粗滤出油管 |
Hose AS |

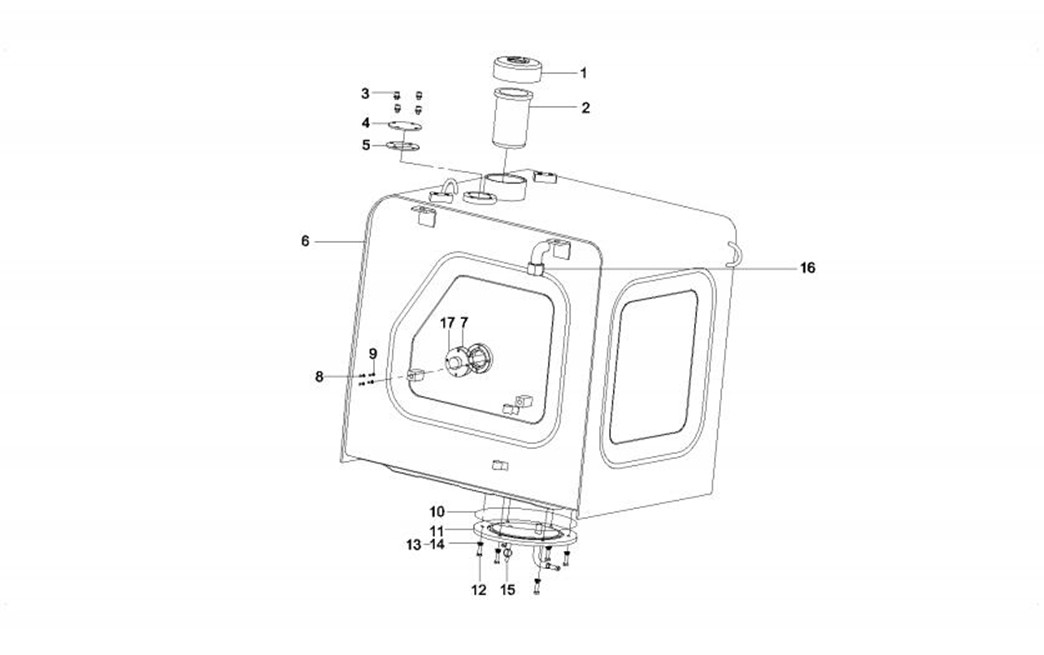

10667238 燃油箱总成 (Tank GP, fuel) |
2-224 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-225-1 |
1 |
A290000002193 |
1 |
燃油箱锁盖 |
Cap AS, filter, fuel tank |
2-225-2 |
2 |
B222100000201 |
1 |
燃油滤清器 |
Strainer AS, fuel (float gauge) |
2-225-3 |
3 |
A210204000339 |
4 |
螺钉M8×12GB70.1 10.9级 |
Screw |
2-225-4 |
4 |
10210078 |
1 |
压板 |
Plate AS |
2-225-5 |
5 |
10210081 |
1 |
橡胶板 |
Plate, rubber |
2-225-6 |
6 |
10667183 |
1 |
燃油箱 |
Tank, fuel |
2-225-7 |
7 |
B230101000457 |
1 |
O形圈 |
O-ring |
2-225-8 |
8 |
A210111000078 |
4 |
螺栓 |
Bolt |
2-225-9 |
9 |
A210405000006 |
4 |
垫圈 |
Washer |
2-225-10 |
10 |
A210609000025 |
1 |
O形圈 |
O-ring |
2-225-11 |
11 |
10666004 |
1 |
底盖总成 |
Cover AS, Bottom |
2-225-12 |
12 |
A210111000090 |
6 |
螺栓 |
Bolt |
2-225-13 |
13 |
A210405000007 |
10 |
垫圈 |
Washer |
2-225-14 |
14 |
A210401000017 |
6 |
垫圈 |
Washer |
2-225-15 |
15 |
A229900000882 |
1 |
阀 |
Valve |
2-225-16 |
16 |
10210082 |
1 |
堵头 |
Plug |
2-225-17 |
17 |
60029642 |
1 |
液位传感器 |
Sensor GP, fuel level |

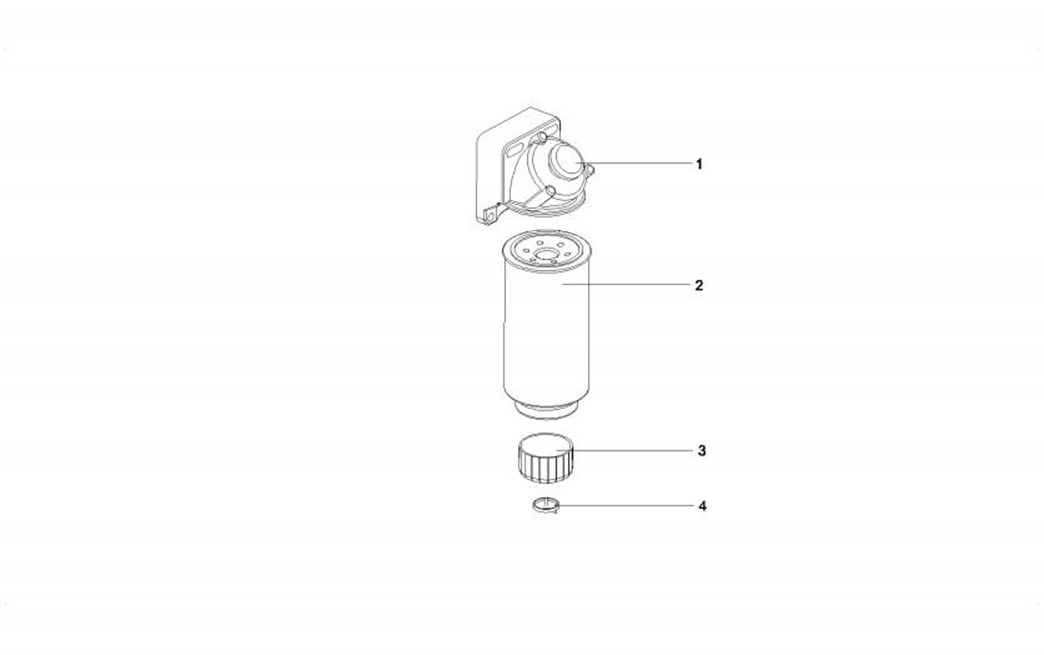

60033344 燃油预滤总成 (Fuel prefilter GP) |
2-226 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-227-1 |
1 |
60033347 |
1 |
燃油预滤座 |
Seat, primary fuel filter |
2-227-2 |
2 |
60033346 |
1 |
燃油预滤芯 |
Element, primary fuel filter |
2-227-3 |
3 |
60033343 |
1 |
燃油预滤水杯 |
Cylinder, primary fuel filter |
2-227-4 |
4 |
60033345 |
1 |
燃油预滤放水阀 |
Drain valve, primary fuel filter |

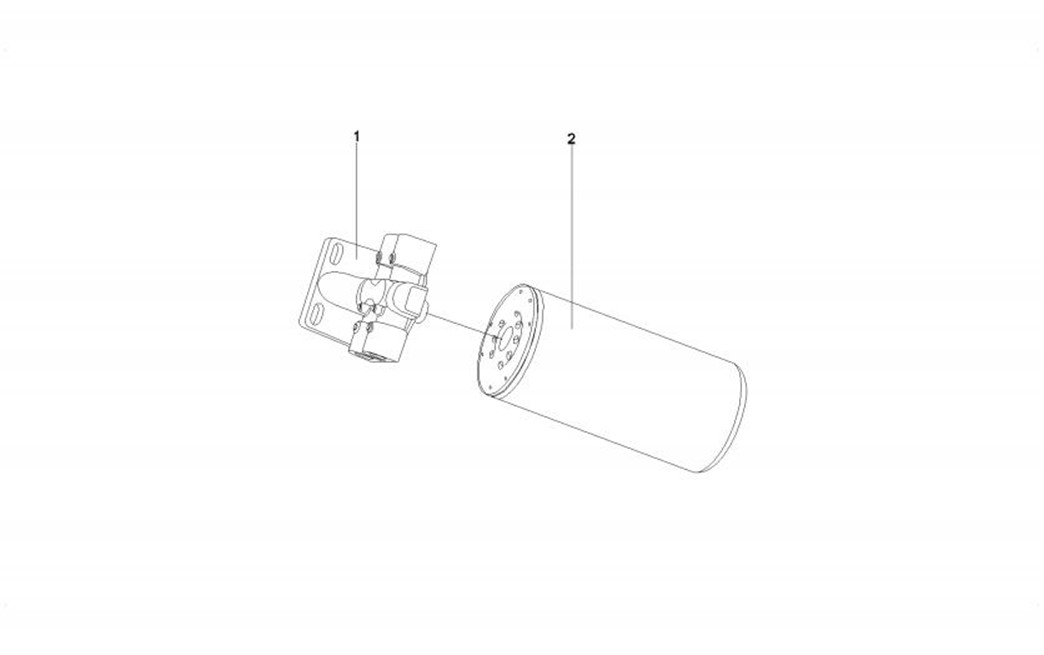

60035095 柴油滤清器 (Filter, fuel) |
2-228 |
