SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 29
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-29-21 |
21 |
60038211 |
2 |
弹簧 |
Spring |
3-29-22 |
22 |
60038805 |
2 |
O形圈 |
O-ring |
3-29-23 |
23 |
60038803 |
2 |
O形圈 |
O-ring |
3-29-24 |
24 |
60038503 |
4 |
螺塞 |
Plug, screw |
3-29-25 |
25 |
60062346 |
2 |
堵 |
Plug |
3-29-26 |
26 |
60038502 |
8 |
螺塞 |
Plug, screw |
3-29-27 |
27 |
60062354 |
1 |
定位销 |
Dowel |
3-29-28 |
28 |
60038495 |
5 |
螺塞 |
Plug, screw |
3-29-29 |
29 |
60038798 |
2 |
O形圈 |
O-ring |
3-29-30 |
30 |
60038799 |
2 |
O形圈 |
O-ring |
3-29-31 |
31 |
60038078 |
1 |
阀芯 |
Spool, valve |
3-29-32 |
32 |
60038225 |
1 |
弹簧 |
Spring |
3-29-33 |
33 |
60038042 |
2 |
钢球 |
Ball, steel |
3-29-34 |
34 |
60062352 |
2 |
内六角螺栓 |
Filter |
3-29-35 |
35 |
60062347 |
2 |
堵 |
Plug |
3-29-36 |
36 |
60038497 |
2 |
螺塞 |
Plug, screw |
3-29-37 |
37 |
60038807 |
2 |
O形圈 |
O-ring |
3-29-38 |
38 |
60038808 |
4 |
O形圈 |
O-ring |
3-29-39 |
39 |
60038043 |
2 |
钢球 |
Ball, steel |
3-29-40 |
40 |
60038544 |
1 |
铭牌 |
Nameplate |
B220501000267 减速机总成 (Motor, travel) (6/6) |
3-29 |

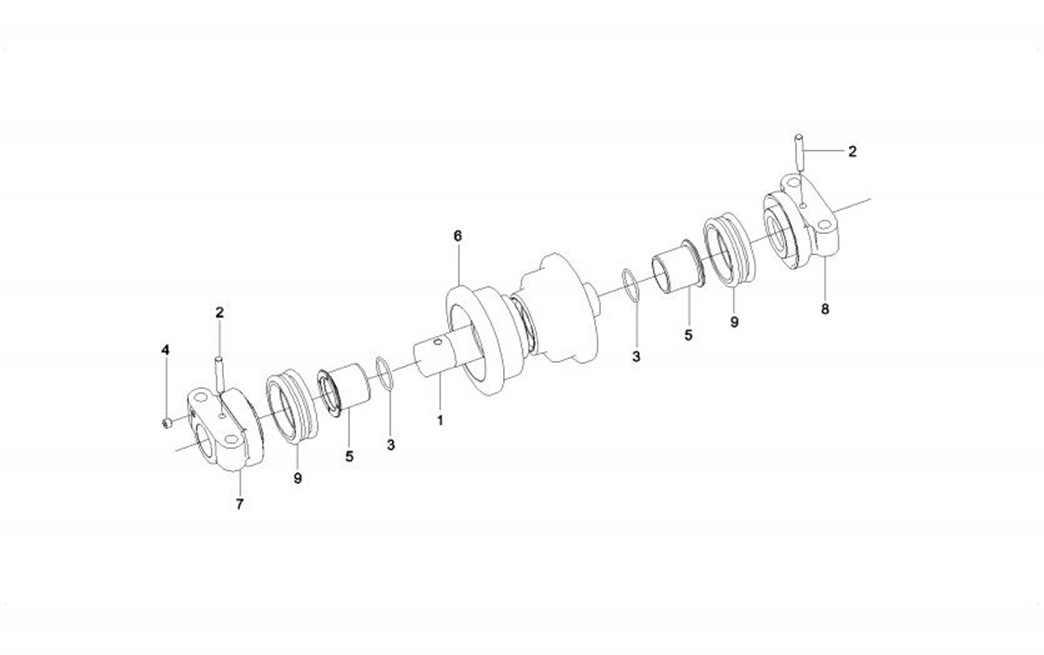

10999958 支重轮总成 (Roller AS, track) |
3-30 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-31-1 |
1 |
10999959 |
1 |
轴 |
Shaft |
3-31-2 |
2 |
60029251 |
2 |
圆柱销 |
Pin,cylindrical |
3-31-3 |
3 |
A210608000081 |
2 |
O形圈 |
O-ring |
3-31-4 |
4 |
60027515 |
1 |
闷头螺塞 |
Plug, screw |
3-31-5 |
5 |
60027516 |
2 |
轴套 |
Blank,sleeve IX,shaft |
3-31-6 |
6 |
10999964 |
1 |
支重轮轮体 |
Thrust wheel body |
3-31-7 |
7 |
10999961 |
1 |
右轴端盖 |
Cover,shaft,right |
3-31-8 |
8 |
10999960 |
1 |
左轴端盖 |
left_cover |
3-31-9 |
9 |
60027514 |
2 |
浮封 |
Seal,floating |

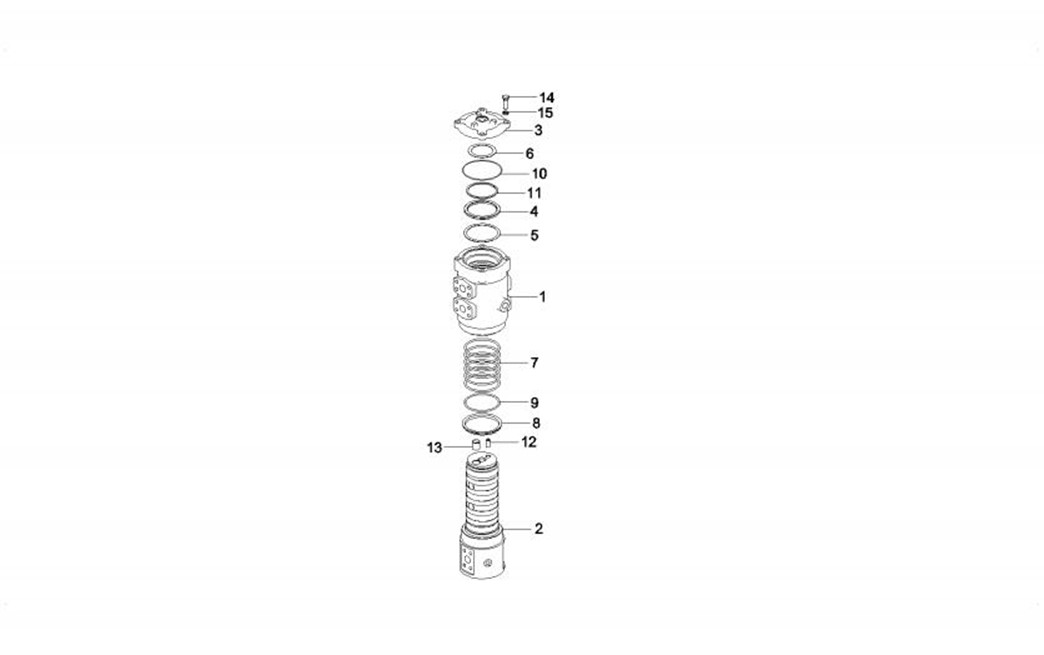

A229900001758 回转接头 (Joint, swivel) |
3-32 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-33-1 |
1 |
60008458 |
1 |
回转体 |
Body, swivel joint |
3-33-2 |
2 |
60008618 |
1 |
回转轴 |
Shaft, swivel joint |
3-33-3 |
3 |
60008457 |
1 |
盖 |
Cover |
3-33-4 |
4 |
60008619 |
1 |
隔套 |
Sleeve, spacer |
3-33-5 |
5 |
60008620 |
1 |
垫片 |
Shim |
3-33-6 |
6 |
60008621 |
1 |
垫片 |
Shim |
3-33-7 |
7 |
60008829 |
6 |
旋转密封 |
Seal, rotary |
3-33-8 |
8 |
60008830 |
1 |
防尘圈 |
Ring, dust |
3-33-9 |
9 |
60008687 |
1 |
O形圈 |
O-ring |
3-33-10 |
10 |
60008688 |
1 |
O形圈 |
O-ring |
3-33-11 |
11 |
60008831 |
1 |
挡圈 |
Ring, retaining |
3-33-12 |
12 |
A880801040009 |
1 |
螺堵 |
Plug |
3-33-13 |
13 |
60008887 |
4 |
螺堵 |
Plug |
3-33-14 |
14 |
A210110000188 |
4 |
螺栓 |
Bolt |
3-33-15 |
15 |
A210401000023 |
4 |
垫圈 |
Washer |
A229900001758 回转接头 (Joint, swivel) |
3-33 |
3-34
第4章
工作装置
(Work equipment)
4-1

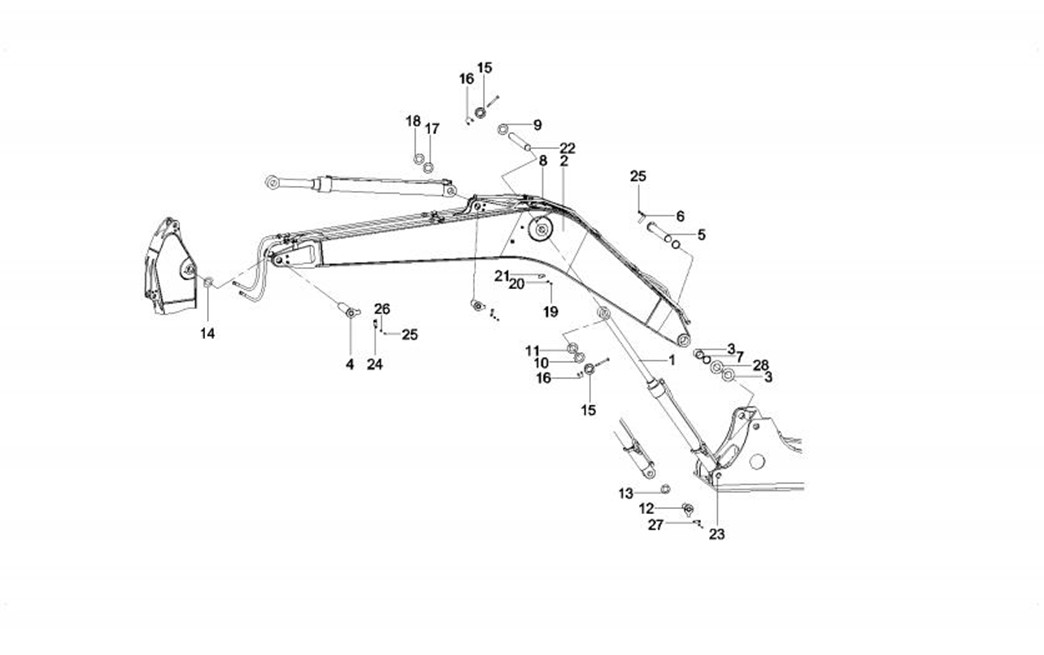

11717217 工作装置 (Work equipment) (1/4) |
4-2 |
11717217 工作装置 (Work equipment) (1/4) |
4-3 |
11717217 工作装置 (Work equipment) (2/4) |
4-4 |
