SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 30
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-5-21 |
21 |
A820101322531 |
2 |
灯架 |
Bracket, lamp |
4-5-22 |
22 |
A820301020461 |
1 |
销轴 |
Roll, pin |
4-5-23 |
23 |
11112311 |
2 |
树脂垫片 |
Gasket, resin |
4-5-24 |
24 |
11308781 |
1 |
压板 |
Plate, pressure |
4-5-25 |
25 |
A210111000212 |
4 |
螺栓 |
Bolt |
4-5-26 |
26 |
A210405000003 |
4 |
垫圈 |
Washer |
4-5-27 |
27 |
11272926 |
2 |
压板 |
Plate, pressure |
4-5-28 |
28 |
11112327 |
1 |
树脂垫片 |
Gasket, resin |
11717217 工作装置 (Work equipment) (2/4) |
4-5 |

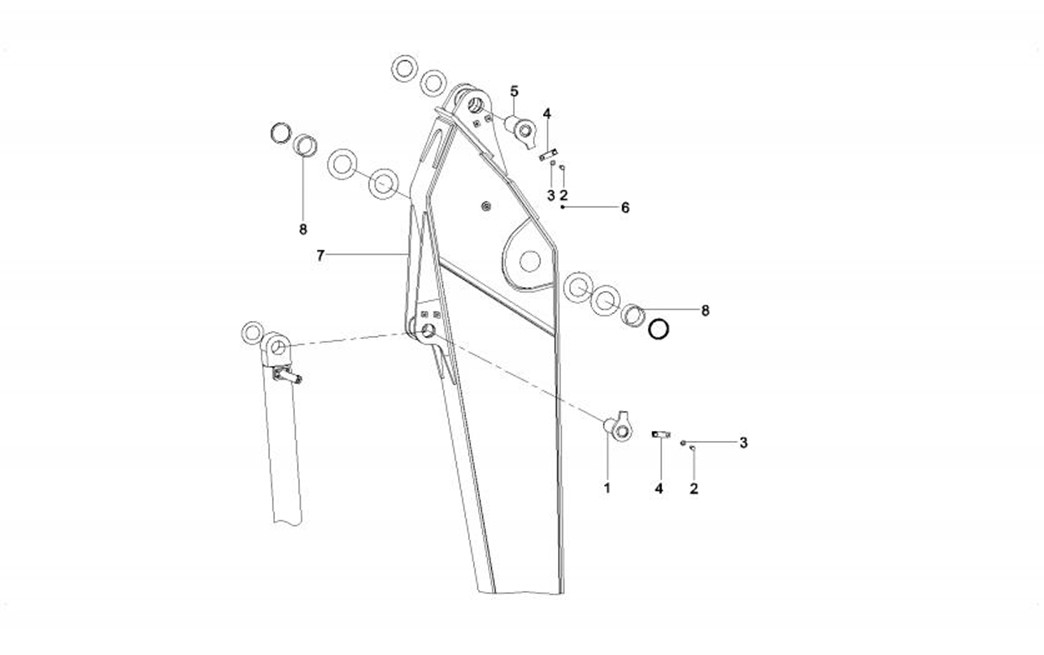

11717217 工作装置 (Work equipment) (3/4) |
4-6 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-7-1 |
1 |
A810312110015 |
1 |
销轴 |
Roll, pin |
4-7-2 |
2 |
A210111000202 |
10 |
螺栓 |
Bolt |
4-7-3 |
3 |
A210405000001 |
10 |
垫圈 |
Washer |
4-7-4 |
4 |
A820101119187 |
3 |
板 |
Plate |
4-7-5 |
5 |
A810312110021 |
2 |
销轴 |
Roll, pin |
4-7-6 |
6 |
B229900000686 |
7 |
黄油嘴 |
Fitting, grease |
4-7-7 |
7 |
11711420 |
1 |
斗杆 |
Arm |
4-7-8 |
8 |
11216201 |
2 |
轴套 |
Sleeve, shaft |

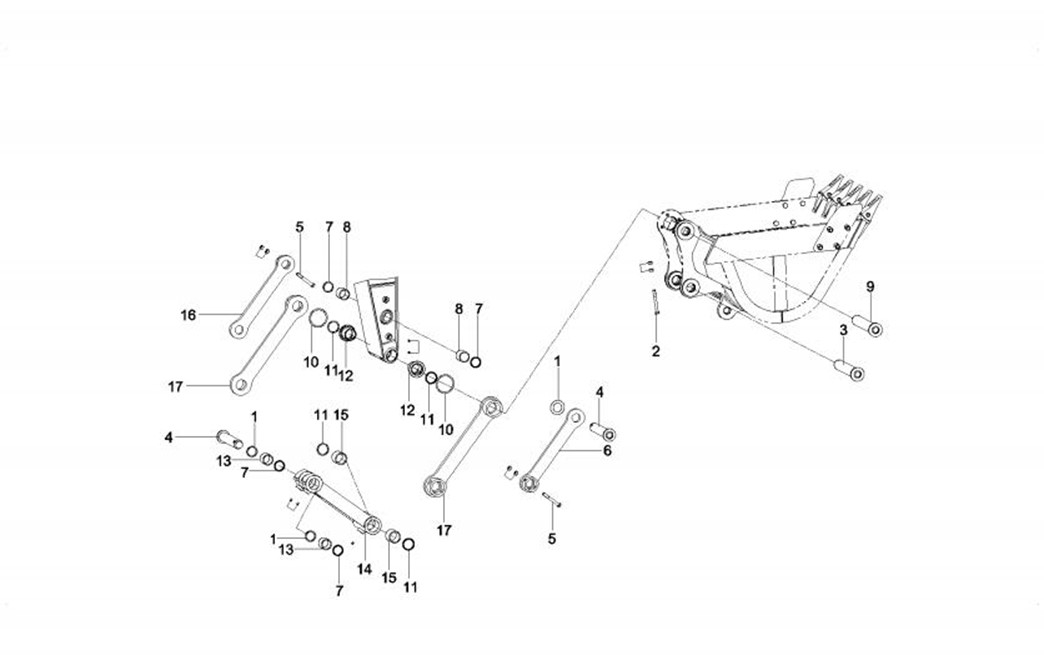

11717217 工作装置 (Work equipment) (4/4) |
4-8 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-9-1 |
1 |
10167595 |
8 |
垫片 |
Gasket |
4-9-2 |
2 |
A210110000352 |
3 |
螺栓M20×180GB5782 10.9级 |
Bolt |
4-9-3 |
3 |
A810312110014 |
1 |
销轴 |
Roll, pin |
4-9-4 |
4 |
11696987 |
2 |
销轴 |
Roll, pin |
4-9-5 |
5 |
A210110000300 |
2 |
螺栓 |
Bolt |
4-9-6 |
6 |
11266812 |
1 |
左摇杆 |
Rocker, left |
4-9-7 |
7 |
B230101000622 |
6 |
DSI防尘圈 |
DSI-ring, dustproof |
4-9-8 |
8 |
A820202002974 |
2 |
轴套 |
Sleeve, shaft |
4-9-9 |
9 |
11795851 |
1 |
销轴 |
Roll, pin |
4-9-10 |
10 |
A210609000324 |
2 |
O形圈 |
O-ring |
4-9-11 |
11 |
B230101000623 |
4 |
DSI防尘圈 |
DSI-ring, dustproof |
4-9-12 |
12 |
11183349 |
2 |
轴套 |
Sleeve, shaft |
4-9-13 |
13 |
A820202002973 |
2 |
轴套 |
Sleeve, shaft |
4-9-14 |
14 |
11559299 |
1 |
连杆 |
Rod, connecting |
4-9-15 |
15 |
A820202002972 |
2 |
轴套 |
Sleeve, shaft |
4-9-16 |
16 |
11266813 |
1 |
右摇杆 |
Rocker, right |
4-9-17 |
17 |
12200908 |
2 |
铲斗工装 |
bucket assembly |
11717217 工作装置 (Work equipment) (4/4) |
4-9 |

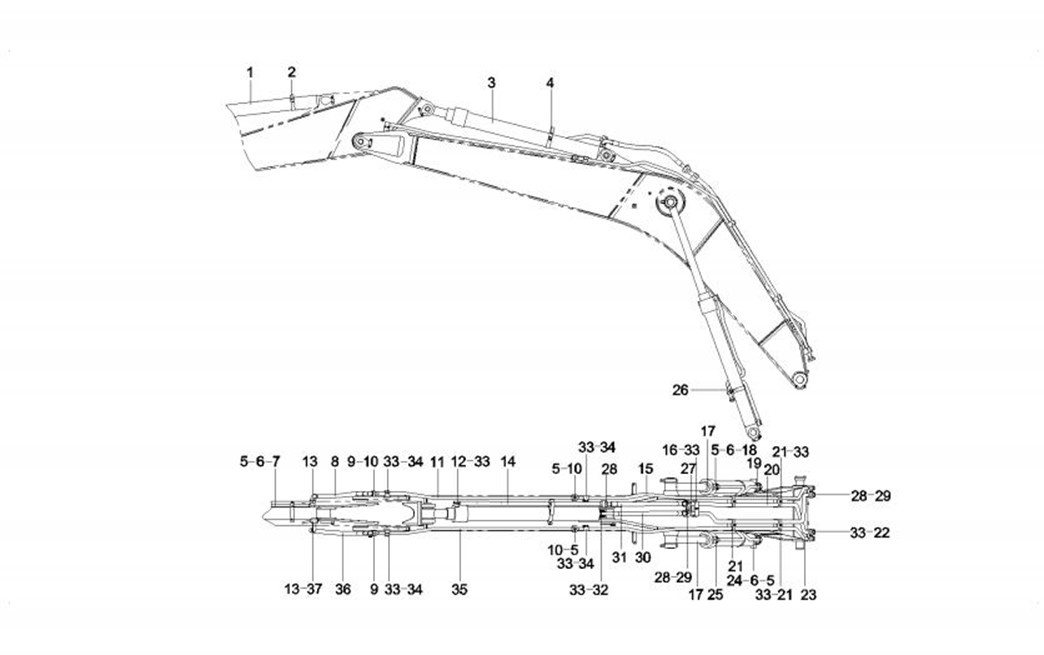

12134603 工作装置液压管路 (Work device TubeSY215C9C3KL.3.1A) (1/2) 4-10 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-11-1 |
1 |
11350784 |
1 |
铲斗油缸总成 |
Cylinder, bucket |
4-11-2 |
2 |
11149636 |
1 |
管卡 |
Clamp, pipe |
4-11-3 |
3 |
11350816 |
1 |
斗杆油缸 |
Cylinder, arm |
4-11-4 |
4 |
11288840 |
1 |
管夹 |
Clamp, pipe |
4-11-5 |
5 |
A210609000136 |
5 |
O形圈 |
O-ring |
4-11-6 |
6 |
A210204000357 |
20 |
螺钉 |
Screw |
4-11-7 |
7 |
11418218 |
1 |
钢管总成 |
Pipe GP, steel |
4-11-8 |
8 |
60142332 |
1 |
胶管 |
Hose |
4-11-9 |
9 |
B210780000244 |
10 |
对开法兰 |
Flange, split |
4-11-10 |
10 |
A210204000364 |
24 |
螺钉 |
Screw |
4-11-11 |
11 |
11592616 |
1 |
钢管总成 |
Pipe GP, steel |
4-11-12 |
12 |
B230101000456 |
3 |
O形圈 |
O-ring |
4-11-13 |
13 |
A210204000215 |
8 |
螺钉M10×35GB70.1 10.9级 |
Screw |
4-11-14 |
14 |
11598670 |
1 |
钢管总成 |
Pipe GP, steel |
4-11-15 |
15 |
11592530 |
1 |
钢管总成 |
Pipe GP, steel |
4-11-16 |
16 |
11144317 |
1 |
管夹 |
Clamp, pipe |
4-11-17 |
17 |
11347703 |
2 |
动臂油缸总成 |
Cylinder, boom |
4-11-18 |
18 |
11662186 |
1 |
钢管总成 |
Steel pipe GP |
4-11-19 |
19 |
11662405 |
1 |
油管组件 |
Oil tube AS |
4-11-20 |
20 |
11592597 |
1 |
钢管总成 |
Pipe GP, steel |
12134603 工作装置液压管路 (Work device TubeSY215C9C3KL.3.1A) (1/2) 4-11 |
12134603 工作装置液压管路 (Work device TubeSY215C9C3KL.3.1A) (2/2) 4-12 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-13-21 |
21 |
11150108 |
4 |
管夹 |
Clamp, pipe |
4-13-22 |
22 |
11149373 |
2 |
管夹 |
Clamp, pipe |
4-13-23 |
23 |
11592582 |
1 |
钢管总成 |
Pipe GP, steel |
4-13-24 |
24 |
11662696 |
1 |
油管组件 |
Oil tube AS |
4-13-25 |
25 |
11662753 |
1 |
油管组件 |
Oil tube AS |
4-13-26 |
26 |
11088311 |
2 |
管卡 |
Clamp, pipe |
4-13-27 |
27 |
11592602 |
1 |
钢管总成 |
Pipe GP, steel |
4-13-28 |
28 |
A210204000353 |
20 |
螺钉 |
Screw |
4-13-29 |
29 |
B210780000693 |
10 |
对开法兰 |
Flange, SAE |
4-13-30 |
30 |
60068308 |
1 |
胶管 |
Hose, rubber |
4-13-31 |
31 |
60037640 |
1 |
胶管 |
Hose, rubber |
4-13-32 |
32 |
B210780000004 |
2 |
对开法兰 |
Flange, split |
4-13-33 |
33 |
A210204000462 |
30 |
螺钉M12×45GB70.1 10.9级 |
Screw |
4-13-34 |
34 |
11141795 |
4 |
管夹 |
Clamp, pipe |
4-13-35 |
35 |
11592618 |
1 |
钢管总成 |
Pipe GP, steel |
4-13-36 |
36 |
60142333 |
1 |
胶管 |
Hose |
4-13-37 |
37 |
B210780000007 |
2 |
对开法兰 |
Flange, split |

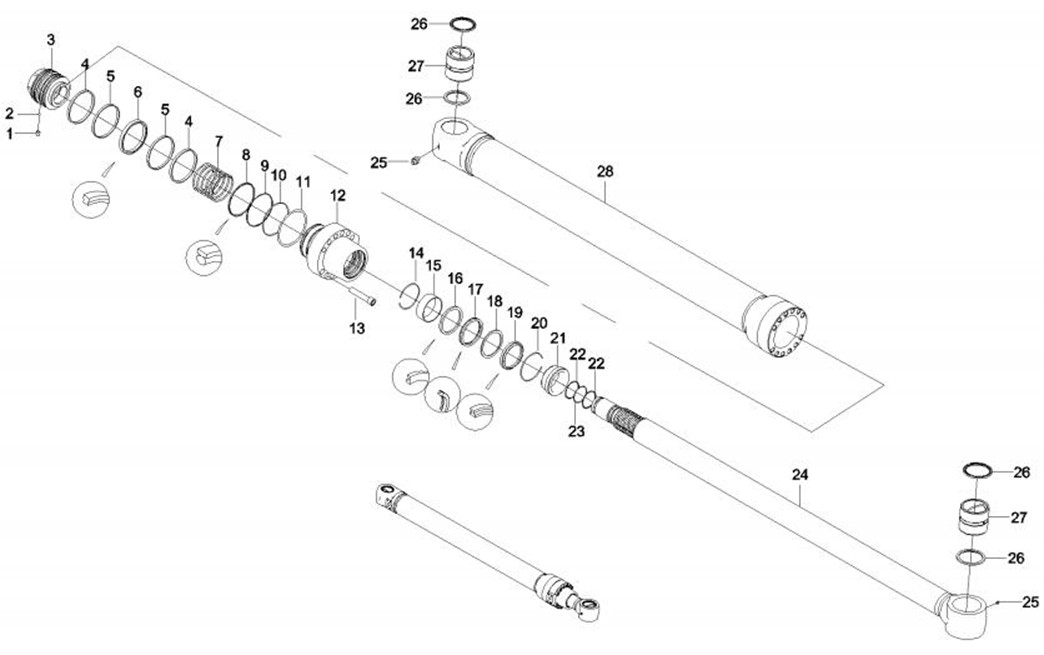

11350784 铲斗油缸总成 (Cylinder, bucket) (1/2) |
4-14 |
