SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 31
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-15-1 |
1 |
A210206000017 |
1 |
螺钉 |
Bolt |
4-15-2 |
2 |
A880899030000 |
1 |
钢球 |
Ball, steel |
4-15-3 |
3 |
11350223 |
1 |
活塞 |
Piston |
4-15-4 |
4 |
60143562 |
2 |
UP防污圈 |
Ring,dirt-removing |
4-15-5 |
5 |
60143565 |
2 |
UP导向环 |
Ring, guide |
4-15-6 |
6 |
60087455 |
1 |
SPGW密封圈 |
Ring,seal |
4-15-7 |
7 |
11350227 |
1 |
弹簧 |
Spring |
4-15-8 |
8 |
60061677 |
1 |
K08-D密封圈 |
Ring, seal |
4-15-9 |
9 |
A880804040031 |
1 |
挡圈 |
Ring, retaining |
4-15-10 |
10 |
A880802040016 |
1 |
O形圈 |
O-ring |
4-15-11 |
11 |
A210608000323 |
1 |
O形圈 |
O-ring |
4-15-12 |
12 |
11350219 |
1 |
压盖 |
Gland |
4-15-13 |
13 |
60022384 |
10 |
螺钉M16×90GB70.1 12.9级 |
Bolt |
4-15-14 |
14 |
A210417000103 |
1 |
挡圈 |
Ring, retainer |
4-15-15 |
15 |
A880809020005 |
1 |
含油轴套 日本大同 |
Bushing, oilite |
4-15-16 |
16 |
60078227 |
1 |
HBY密封圈 |
Ring,seal |
4-15-17 |
17 |
60081627 |
1 |
IUH密封圈 |
Ring,seal |
4-15-18 |
18 |
60084437 |
1 |
支承环 |
Ring,bearing |
4-15-19 |
19 |
60136783 |
1 |
DKBZ3防尘圈 |
Ring, dust |
4-15-20 |
20 |
A210417000095 |
1 |
挡圈 |
Ring, retainer |

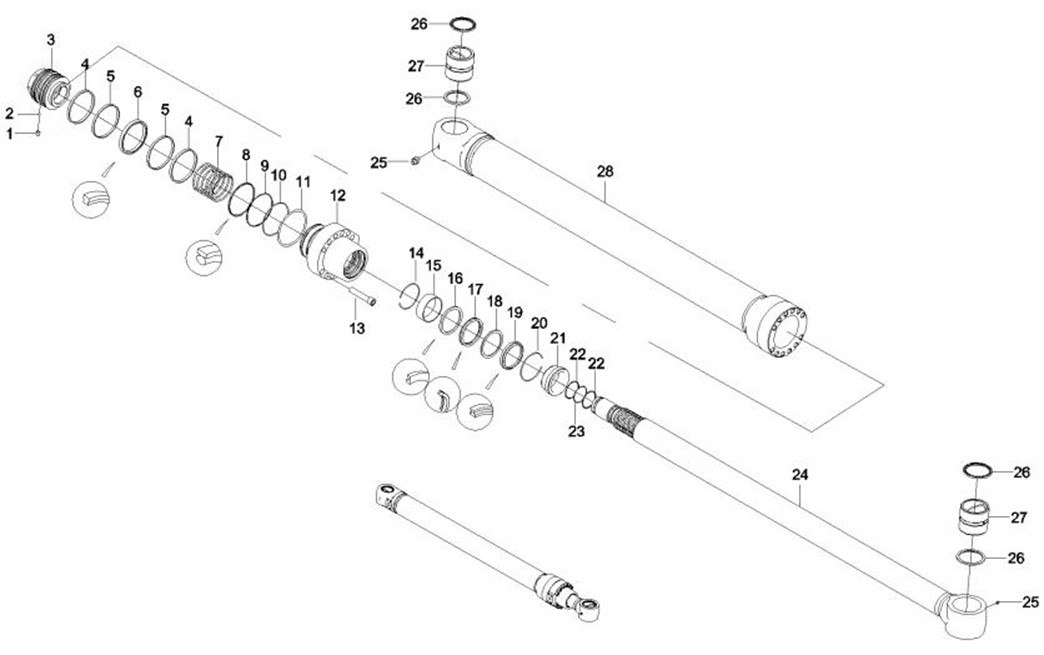

11350784 铲斗油缸总成 (Cylinder, bucket) (2/2) |
4-16 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-17-21 |
21 |
11350222 |
1 |
缓冲套 |
Sleeve, buffer |
4-17-22 |
22 |
60049827 |
2 |
挡圈 |
Ring, retaining |
4-17-23 |
23 |
60010635 |
1 |
O形圈 |
O-ring |
4-17-24 |
24 |
11350289 |
1 |
活塞杆 |
Rod, piston |
4-17-25 |
25 |
A880899010003 |
2 |
直通式压注油杯 |
Oil cup, forced filling, straight-flow |
4-17-26 |
26 |
A880808070019 |
4 |
DLI防尘圈 |
Ring, dust |
4-17-27 |
27 |
A880000000226 |
2 |
衬套二 |
Sleeve |
4-17-28 |
28 |
11350783 |
1 |
缸筒总成 |
Barrel AS, cylinder |

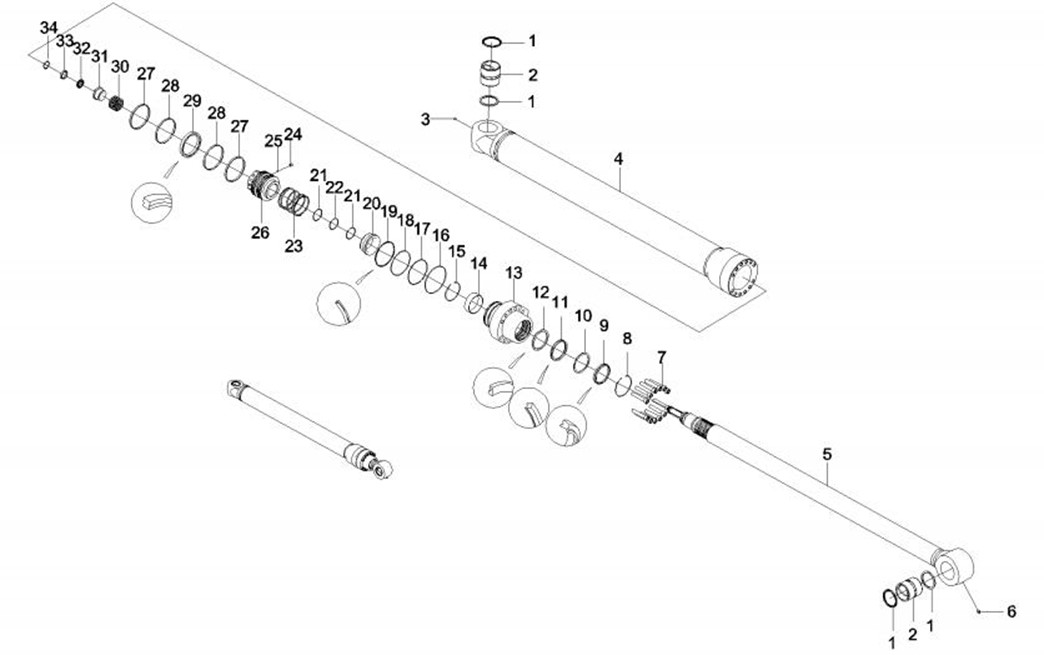

11350816 斗杆油缸 (Cylinder, arm) (1/2) |
4-18 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-19-1 |
1 |
A880808070018 |
4 |
DLI防尘圈 |
Ring, dust |
4-19-2 |
2 |
A880000000237 |
2 |
衬套 |
Sleeve |
4-19-3 |
3 |
11261296 |
1 |
导套 |
Bushing, guide |
4-19-4 |
4 |
11350815 |
1 |
缸筒总成 |
Barrel AS, cylinder |
4-19-5 |
5 |
11350803 |
1 |
活塞杆 |
Rod, piston |
4-19-6 |
6 |
A880899010003 |
1 |
直通式压注油杯 |
Oil cup, forced filling, straight-flow |
4-19-7 |
7 |
60022043 |
12 |
螺钉 |
Bolt |
4-19-8 |
8 |
A210417000003 |
1 |
挡圈 |
Ring, retainer |
4-19-9 |
9 |
60136785 |
1 |
DKBZ3防尘圈 |
Ring, dust |
4-19-10 |
10 |
60084439 |
1 |
支承环 |
Ring,bearing |
4-19-11 |
11 |
60081628 |
1 |
IUH密封圈 |
Ring,seal |
4-19-12 |
12 |
60078229 |
1 |
HBY密封圈 |
Ring,seal |
4-19-13 |
13 |
11350787 |
1 |
压盖 |
Gland |
4-19-14 |
14 |
A880809020004 |
1 |
含油轴套 |
Bushing, oilite |
4-19-15 |
15 |
A210417000104 |
1 |
挡圈 |
Ring, retainer |
4-19-16 |
16 |
A210609000314 |
1 |
O形圈 |
O-ring |
4-19-17 |
17 |
A880804040030 |
1 |
挡圈 |
Ring, retaining |
4-19-18 |
18 |
B230101000614 |
1 |
O形圈 |
O-ring |
4-19-19 |
19 |
60061679 |
1 |
K08-D密封圈 |
Ring, seal |
4-19-20 |
20 |
11350788 |
1 |
大缓冲套 |
Collar, cushion |
11350816 斗杆油缸 (Cylinder, arm) (1/2) |
4-19 |
11350816 斗杆油缸 (Cylinder, arm) (2/2) |
4-20 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-21-21 |
21 |
60001446 |
2 |
挡圈 |
Ring, retaining |
4-21-22 |
22 |
B230101000959 |
1 |
O形圈 |
O-ring |
4-21-23 |
23 |
11350789 |
1 |
大弹簧 |
Spring, large |
4-21-24 |
24 |
24002788 |
1 |
螺钉 |
Bolt |
4-21-25 |
25 |
A880899030000 |
1 |
钢球 |
Ball, steel |
4-21-26 |
26 |
11350791 |
1 |
活塞 |
Piston |
4-21-27 |
27 |
60143564 |
2 |
UP防污圈 |
Ring,anti-pollution |
4-21-28 |
28 |
60135806 |
2 |
WR导向环 |
Ring, guide |
4-21-29 |
29 |
60087458 |
1 |
SPGW密封圈 |
Ring,seal |
4-21-30 |
30 |
11350792 |
1 |
小弹簧 |
Spring, small |
4-21-31 |
31 |
11350794 |
1 |
小缓冲套 |
Sleeve, buffer |
4-21-32 |
32 |
11350796 |
1 |
卡键 |
Key, retainer |
4-21-33 |
33 |
11350797 |
1 |
卡键帽 |
Cap, retainer key |
4-21-34 |
34 |
A210414000110 |
1 |
挡圈 |
Ring, retaining |
11347703 动臂油缸总成 (Cylinder, boom) (1/2) |
4-22 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-23-1 |
1 |
A210206000017 |
1 |
螺钉 |
Bolt |
4-23-2 |
2 |
A880899030000 |
1 |
钢球 |
Ball, steel |
4-23-3 |
3 |
11347656 |
1 |
活塞 |
Piston |
4-23-4 |
4 |
60143563 |
2 |
UP防污圈 |
Ring,anti-pollution |
4-23-5 |
5 |
60143566 |
2 |
UP导向环 |
Ring, guide |
4-23-6 |
6 |
60087456 |
1 |
SPGW密封圈 |
Ring,seal |
4-23-7 |
7 |
11347655 |
1 |
弹簧 |
Spring |
4-23-8 |
8 |
60061678 |
1 |
K08-D密封圈 |
Ring, seal |
4-23-9 |
9 |
A880804040028 |
1 |
挡圈 |
Ring, retaining |
4-23-10 |
10 |
A210608000012 |
1 |
O形圈 |
O-ring |
4-23-11 |
11 |
A210609000275 |
1 |
O形圈 |
O-ring |
4-23-12 |
12 |
11347701 |
1 |
压盖 |
Gland |
4-23-13 |
13 |
60022384 |
12 |
螺钉M16×90GB70.1 12.9级 |
Bolt |
4-23-14 |
14 |
A210417000105 |
1 |
挡圈 |
Ring, retainer |
4-23-15 |
15 |
A880808020003 |
1 |
含油轴套 |
Bushing, oilite |
4-23-16 |
16 |
60084616 |
1 |
HBY密封圈 |
Ring,seal |
4-23-17 |
17 |
60066559 |
1 |
IUH密封圈 |
Ring,seal |
4-23-18 |
18 |
60084438 |
1 |
支承环 |
Ring,bearing |
4-23-19 |
19 |
60136784 |
1 |
DKBZ3防尘圈 |
Ring, dust |
4-23-20 |
20 |
A210417000104 |
1 |
挡圈 |
Ring, retainer |
11347703 动臂油缸总成 (Cylinder, boom) (2/2) |
4-24 |
