SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 02
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
1-3-1 |
1 |
12257089 |
1 |
回转装置 |
Slewing device |
1-3-2 |
2 |
11458935 |
1 |
行走装置 |
Travel device |
1-3-3 |
3 |
变更或见其他配置 |
1 |
工作装置 |
Work equipment |
1-3-4 |
4 |
变更或见其他配置 |
1 |
电气系统 |
Electrical system |
1-3-5 |
5 |
12255498 |
1 |
涂装 |
Painting |
1-3-6 |
6 |
12094069 |
1 |
锤剪双向液压管路 |
Breaker and shear two-way |
1-3-7 |
7 |
11656554 |
1 |
SY235C9液压挖掘机随机附件 |
Accessories |
12253628 SY235C9液压挖掘机 (Hydraulic Excavator) |
1-3 |
1-4
第2章
回转装置
(Slewing device)
2-1
12257089 回转装置 (Slewing device) |
2-2 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-3-1 |
1 |
A820606030364 |
1 |
密封垫 |
Seal, ring |
2-3-2 |
2 |
A820101117871 |
1 |
盖 |
Cover |
2-3-3 |
3 |
A210111000202 |
2 |
螺栓 |
Bolt |
2-3-4 |
4 |
A210405000001 |
2 |
垫圈 |
Washer |
2-3-5 |
5 |
变更或见其他配置 |
1 |
回转平台 |
Platform, swing |
2-3-6 |
6 |
11660048 |
1 |
液压主管路 |
Pipeline, main, hydraulic |
2-3-7 |
7 |
10473822 |
1 |
回转支承总成 |
Bearing AS, swing |
2-3-8 |
8 |
12085461 |
1 |
先导管路 |
Pipeline, pilot |
2-3-9 |
9 |
变更或见其他配置 |
1 |
驾驶室 |
Cab |
2-3-10 |
10 |
10503360 |
1 |
空调系统 |
Air conditioning system |
2-3-11 |
11 |
11666315 |
1 |
覆盖件总装 |
Cover GP |
2-3-12 |
12 |
A810501000141 |
1 |
配重 |
Counterweight |
2-3-13 |
13 |
12281729 |
1 |
动力系统 |
Power system |
2-3-14 |
14 |
60024265 |
4 |
螺栓 |
Screw |
2-3-15 |
15 |
A210444000003 |
4 |
垫圈 |
Washer |
2-3-16 |
16 |
11508253 |
3 |
配重调整垫片 |
Shim, adjusting, counterweight |
2-3-17 |
17 |
11508248 |
3 |
配重调整垫片 |
Shim, adjusting, counterweight |
12257089 回转装置 (Slewing device) |
2-3 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-5-1 |
1 |
11539135 |
1 |
动臂大腔钢管 |
Pipe, head end, boom cylinder |
2-5-2 |
2 |
11539237 |
1 |
动臂小腔钢管 |
Pipe, rod end, boom cylinder |
2-5-3 |
3 |
11539353 |
1 |
压板 |
Plate, pressure |
2-5-4 |
4 |
B230103002320 |
1 |
胶管 |
Hose |
2-5-5 |
5 |
A210204000338 |
13 |
螺钉 |
Screw |
2-5-6 |
6 |
A210401000002 |
21 |
垫圈 |
Washer |
2-5-7 |
7 |
B229900003821 |
1 |
减速机总成 |
Reducer GP |
2-5-8 |
8 |
60083336 |
1 |
胶管 |
Hose |
2-5-9 |
9 |
11539375 |
1 |
钢管总成 |
Pipe GP, steel |
2-5-10 |
10 |
11531616 |
1 |
钢管总成 |
Pipe GP, steel |
2-5-11 |
11 |
B230101000456 |
5 |
O形圈 |
O-ring |
2-5-12 |
12 |
B230103002318 |
1 |
胶管 |
Hose |
2-5-13 |
13 |
60041191 |
1 |
胶管 |
Hose |
2-5-14 |
14 |
11538576 |
1 |
钢管总成 |
Pipe GP, steel |
2-5-15 |
15 |
11538578 |
1 |
钢管总成 |
Pipe GP, steel |
2-5-16 |
16 |
B230103002316 |
1 |
胶管 |
Hose |
2-5-17 |
17 |
B230103002317 |
1 |
胶管 |
Hose |
2-5-18 |
18 |
60019803 |
1 |
多路阀 |
Valve, main control |
2-5-19 |
19 |
A210111000212 |
1 |
螺栓M16×35GB5783 10.9级 |
Bolt |
2-5-20 |
20 |
11650098 |
1 |
回油管路 |
Pipeline, oil return |

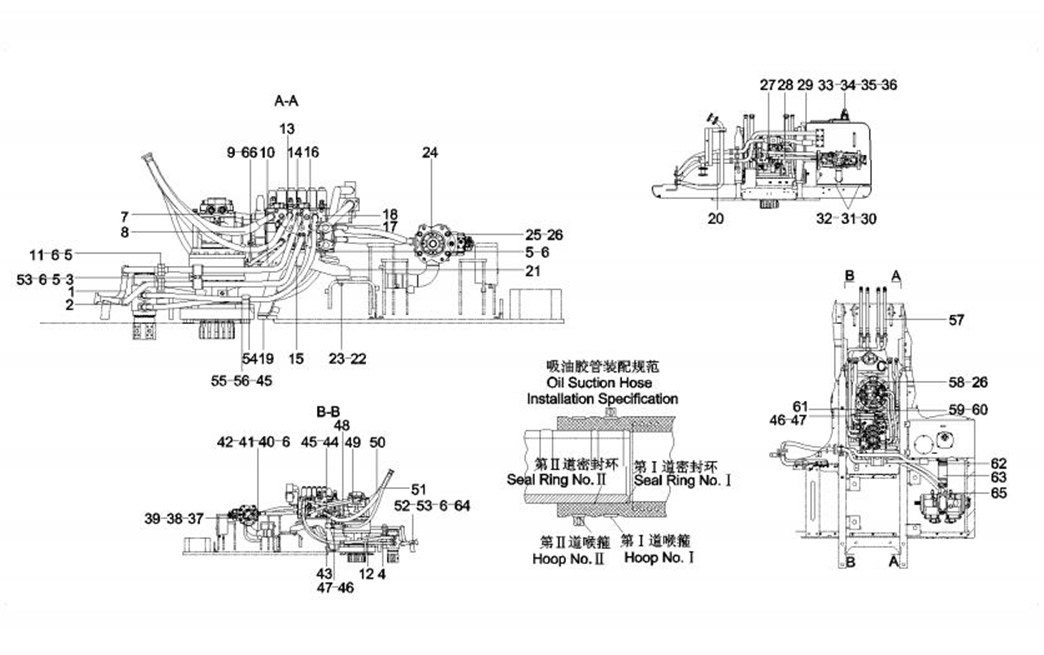

11660048 液压主管路 (Pipeline, main, hydraulic) (1/5) |
2-5 |
11660048 液压主管路 (Pipeline, main, hydraulic) (2/5) |
2-6 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-7-21 |
21 |
11508991 |
1 |
主阀架 |
Bracket, main valve |
2-7-22 |
22 |
A210110000324 |
2 |
螺栓 |
Bolt |
2-7-23 |
23 |
A210404000008 |
3 |
垫圈 |
Washer |
2-7-24 |
24 |
60023596 |
1 |
柱塞泵 |
Pump, plunger |
2-7-25 |
25 |
A210204000300 |
4 |
螺钉 |
Screw |
2-7-26 |
26 |
A210422000003 |
17 |
垫圈 |
Washer |
2-7-27 |
27 |
60020433 |
1 |
胶管 |
Hose |
2-7-28 |
28 |
60017433 |
1 |
胶管 |
Hose |
2-7-29 |
29 |
11367456 |
1 |
液压油箱总成 |
Hydraulic tank AS |
2-7-30 |
30 |
A210204000198 |
6 |
螺钉M16×35GB70.1 10.9级 |
Screw |
2-7-31 |
31 |
A820101118172 |
12 |
垫片 |
Shim |
2-7-32 |
32 |
A210491000118 |
6 |
垫圈 |
Washer |
2-7-33 |
33 |
变更或见其他配置 |
1 |
呼吸阀 |
Valve, breather |
2-7-34 |
34 |
A210204000130 |
4 |
螺钉 |
Screw |
2-7-35 |
35 |
A210405000006 |
4 |
垫圈 |
Washer |
2-7-36 |
36 |
B230101000366 |
1 |
O形圈 |
O-ring |
2-7-37 |
37 |
B230103001168 |
1 |
胶管 |
Hose |
2-7-38 |
38 |
B230101000356 |
2 |
O形圈 |
O-ring |
2-7-39 |
39 |
A820205000187 |
2 |
管接头 |
Connector |
2-7-40 |
40 |
10096836 |
1 |
吸油钢管 |
Pipe, oil suction |
11660048 液压主管路 (Pipeline, main, hydraulic) (2/5) |
2-7 |
11660048 液压主管路 (Pipeline, main, hydraulic) (3/5) |
2-8 |
