SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 03
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-41 |
41 |
B230101000038 |
1 |
O形圈 |
O-ring |
2-9-42 |
42 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw |
2-9-43 |
43 |
11144202 |
1 |
支架 |
Bracket |
2-9-44 |
44 |
A210204000355 |
2 |
螺钉 |
Screw |
2-9-45 |
45 |
A210401000001 |
6 |
垫圈 |
Nut |
2-9-46 |
46 |
11160698 |
2 |
U型螺栓 |
U-bolt |
2-9-47 |
47 |
A210307000017 |
6 |
螺母 |
Nut |
2-9-48 |
48 |
60109193 |
1 |
胶管 |
Hose |
2-9-49 |
49 |
60109192 |
1 |
胶管 |
Hose |
2-9-50 |
50 |
60078309 |
1 |
胶管 |
Hose |
2-9-51 |
51 |
60065987 |
1 |
胶管 |
Hose |
2-9-52 |
52 |
A820101118573 |
2 |
管夹 |
Clamp, pipe |
2-9-53 |
53 |
A820606010360 |
12 |
衬垫 |
Gasket |
2-9-54 |
54 |
A810406012423 |
2 |
上板 |
Plate, upper |
2-9-55 |
55 |
A810406012424 |
2 |
下板 |
Plate, lower |
2-9-56 |
56 |
A210204000335 |
4 |
螺钉 |
Screw |
2-9-57 |
57 |
B230103002294 |
4 |
胶管 |
Hose |
2-9-58 |
58 |
A210111000062 |
13 |
螺栓 |
Bolt |
2-9-59 |
59 |
11539392 |
1 |
U型螺栓 |
U-bolt |
2-9-60 |
60 |
A210307000012 |
4 |
螺母 |
Nut |

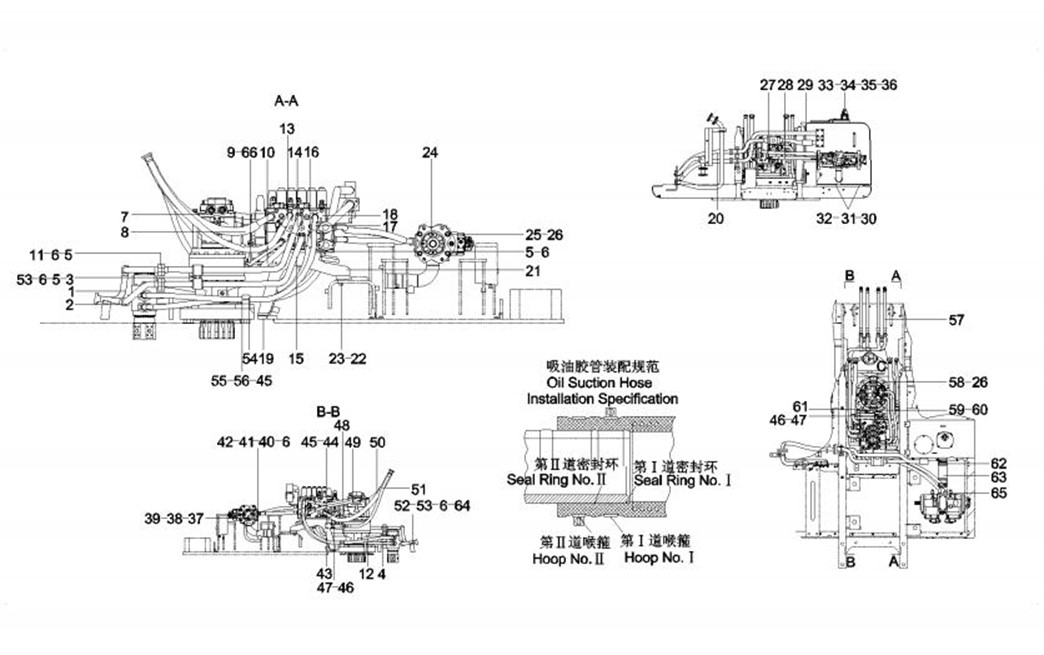

11660048 液压主管路 (Pipeline, main, hydraulic) (3/5) |
2-9 |
11660048 液压主管路 (Pipeline, main, hydraulic) (4/5) 2-10 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-61 |
61 |
11539370 |
1 |
夹板 |
Clamp |
2-11-62 |
62 |
A229900001659 |
4 |
T型抱箍 |
Anchor ear |
2-11-63 |
63 |
11609133 |
1 |
吸油胶管 |
Hose, oil suction |
2-11-64 |
64 |
A210204000206 |
4 |
螺钉M12×35GB70.1 10.9级 |
Screw |
2-11-65 |
65 |
B240600000116 |
2 |
压力传感器 |
Sensor, pressure |
2-11-66 |
66 |
60000846 |
1 |
O形圈 |
O-ring |
11660048 液压主管路 (Pipeline, main, hydraulic) (4/5) 2-11 |

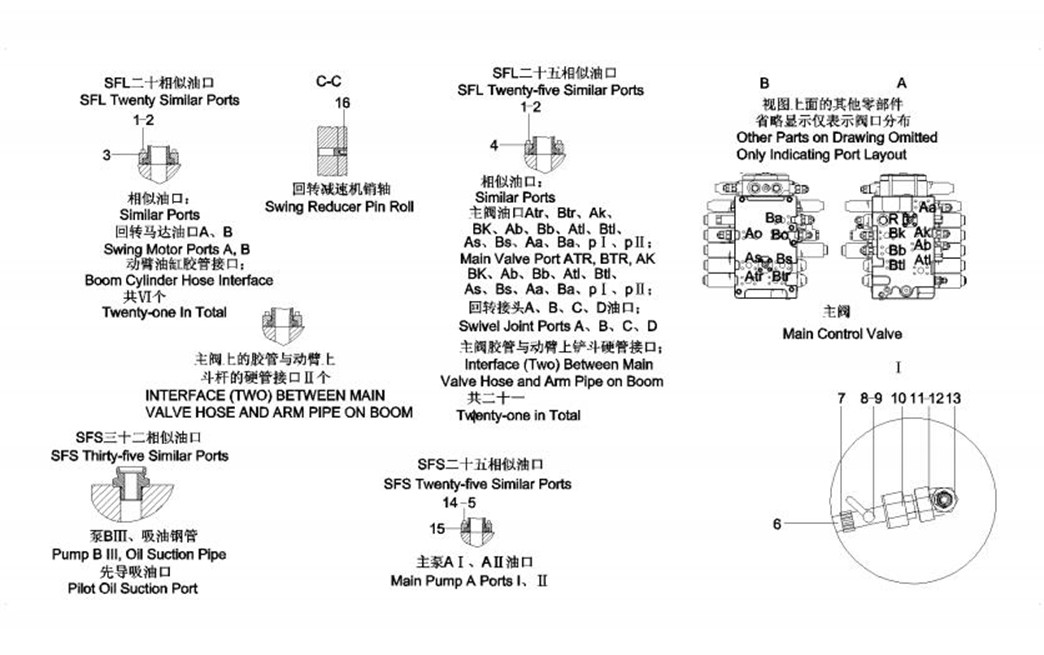

11660048 液压主管路 (Pipeline, main, hydraulic) (5/5) 2-12 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-13-1 |
1 |
A210204000354 |
112 |
螺钉 |
Screw |
2-13-2 |
2 |
A210433000016 |
112 |
垫圈 |
Washer |
2-13-3 |
3 |
B210780000696 |
12 |
对开法兰 |
Flange, split |
2-13-4 |
4 |
B210780000244 |
32 |
对开法兰 |
Flange, split |
2-13-5 |
5 |
A210433000019 |
8 |
垫圈 |
Washer |
2-13-6 |
6 |
10192981 |
1 |
放油软管 |
Hose, oil outlet |
2-13-7 |
7 |
A229900001345 |
1 |
软管环箍 |
Hoop, hose |
2-13-8 |
8 |
B220401000916 |
1 |
放油阀 |
Valve AS, shut off, engine oil |
2-13-9 |
9 |
60006360 |
1 |
铜垫圈 |
Washer, copper |
2-13-10 |
10 |
10137010 |
1 |
接头 |
Connector |
2-13-11 |
11 |
B210780001426 |
1 |
管接头 |
Joint, pipe |
2-13-12 |
12 |
B210780000024 |
1 |
管接头 |
Connector, pipe |
2-13-13 |
13 |
A820205002283 |
1 |
接头 |
Connector |
2-13-14 |
14 |
变更或见其他配置 |
8 |
螺钉M12×45GB70.1 12.9级 |
Screw |
2-13-15 |
15 |
B210780000004 |
4 |
对开法兰 |
Flange, split |
2-13-16 |
16 |
A820301012852 |
1 |
回转机构定位销 |
Dowel, swing mechanism |

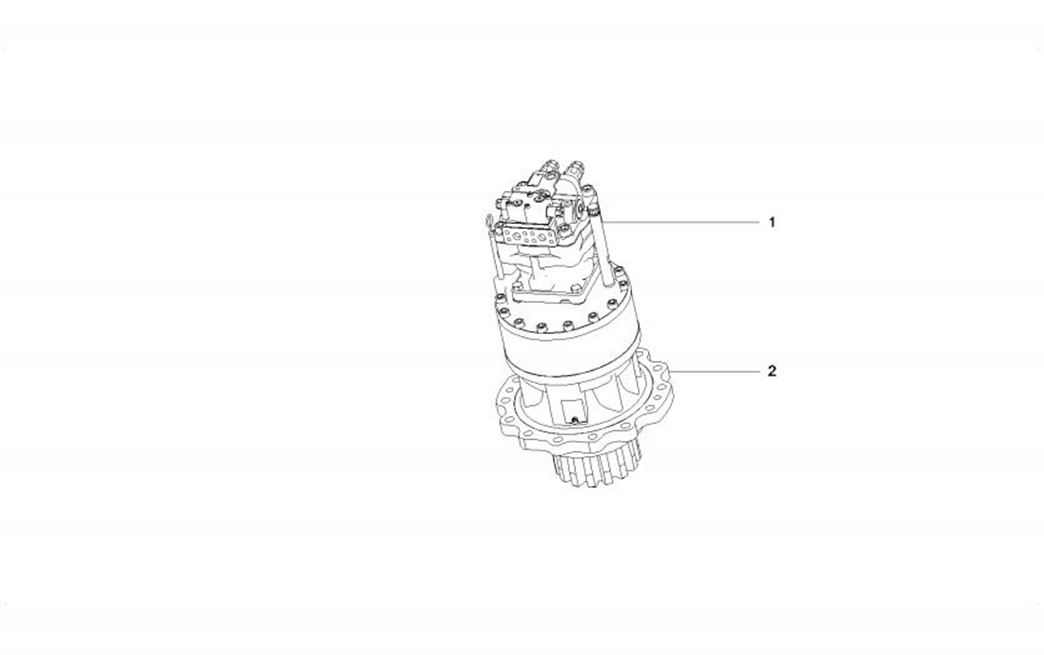

B229900003821 减速机总成 (Reducer GP) |
2-14 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-1 |
1 |
60180836 |
1 |
回转马达 |
Rotary motor |
2-15-2 |
2 |
60010554 |
1 |
减速机 |
Reducer |

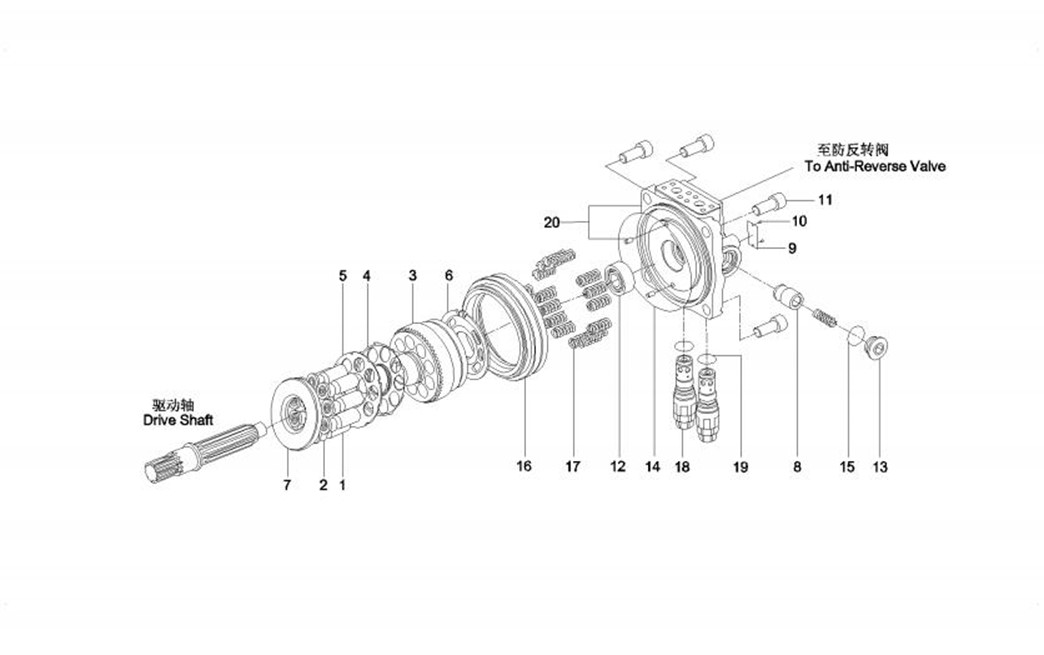

60180836 回转马达 (Rotary motor) (1/3) |
2-16 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-17-1 |
1 |
60039315 |
1 |
传动轴 |
Shaft, drive |
2-17-2 |
2 |
60039357 |
1 |
壳体 |
Housing |
2-17-3 |
3 |
60039303 |
1 |
圆柱滚珠轴承 |
Bearing, ball |
2-17-4 |
4 |
60039294 |
1 |
油密封 |
Seal, oil |
2-17-5 |
5 |
60039425 |
1 |
O形圈 |
O-ring |
2-17-6 |
6 |
60039426 |
1 |
O形圈 |
O-ring |
2-17-7 |
7 |
B229900003195 |
3 |
30T回转制动主动片 |
Plate |
2-17-8 |
8 |
B229900003194 |
4 |
30T回转制动从动片 |
Plate |
2-17-9 |
9 |
B220401000688 |
1 |
回转马达延时阀 |
Valve, timing, swing motor |
2-17-10 |
10 |
60008845 |
3 |
螺栓 |
Bolt |

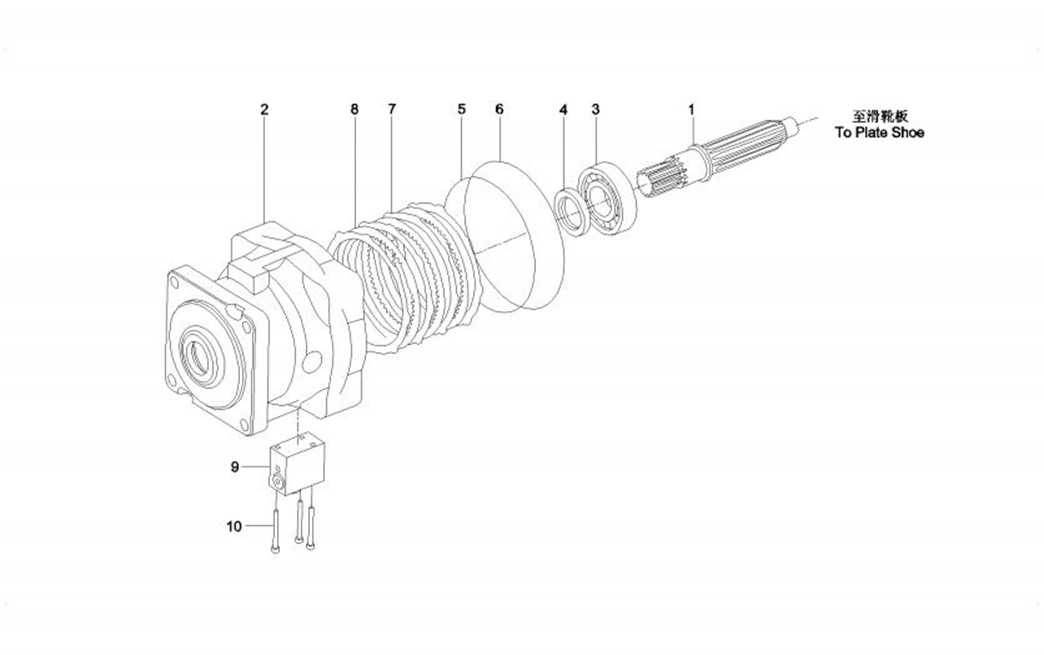

60180836 回转马达 (Rotary motor) (2/3) |
2-18 |
