SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-19-1 |
1 |
60039347 |
9 |
活塞 |
Piston |
2-19-2 |
2 |
60039291 |
9 |
滑靴 |
Slipper |
2-19-3 |
3 |
60039338 |
1 |
缸体 |
Block, cylinder |
2-19-4 |
4 |
60039322 |
1 |
弹簧座 |
Seat, spring |
2-19-5 |
5 |
60039382 |
1 |
托架 |
Bracket |
2-19-6 |
6 |
60039375 |
1 |
配油盘 |
Tray, oil distribution |
2-19-7 |
7 |
60039336 |
1 |
阀座 |
Seat, valve |
2-19-8 |
8 |
60039351 |
2 |
活塞 |
Piston |
2-19-9 |
9 |
60038547 |
1 |
铭牌 |
Nameplate |
2-19-10 |
10 |
60008722 |
2 |
铆钉 |
Rivet |
2-19-11 |
11 |
60008840 |
4 |
螺栓 |
Bolt |
2-19-12 |
12 |
60039302 |
1 |
圆柱滚珠轴承 |
Bearing, ball |
2-19-13 |
13 |
60039401 |
2 |
油塞 |
Plug, oil |
2-19-14 |
14 |
60039429 |
1 |
O形圈 |
O-ring |
2-19-15 |
15 |
B230101001312 |
2 |
O形圈 |
O-ring |
2-19-16 |
16 |
60039406 |
1 |
制动活塞 |
Piston, braking |
2-19-17 |
17 |
60039405 |
16 |
制动弹簧 |
Spring, retarding |
2-19-18 |
18 |
B220401000693 |
2 |
20T回转溢流阀 |
Valve, overflow, slewing |
2-19-19 |
19 |
B230101000036 |
2 |
O形圈 |
O-ring |
2-19-20 |
20 |
60039358 |
1 |
壳体总成 |
Housing AS |
60180836 回转马达 (Rotary motor) (2/3) |
2-19 |

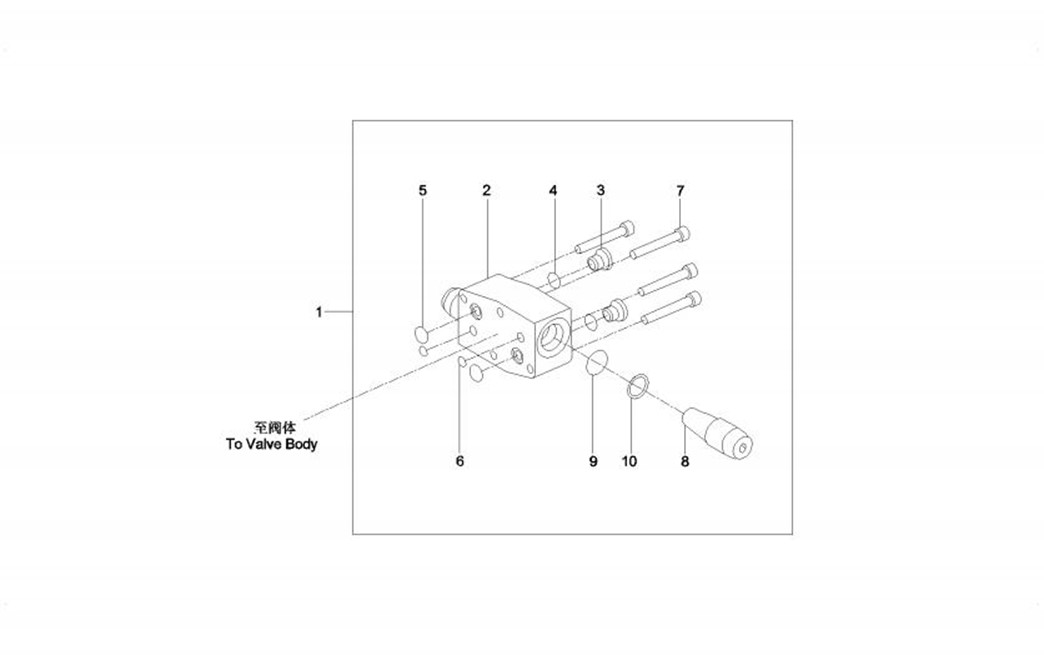

60180836 回转马达 (Rotary motor) (3/3) |
2-20 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-21-1 |
1 |
B220401000687 |
1 |
回转马达防摆阀 |
Valve, anti-reverse, swing motor |
2-21-2 |
2 |
60008793 |
1 |
机体 |
Body, machine |
2-21-3 |
3 |
60008711 |
2 |
堵 |
Plug |
2-21-4 |
4 |
B230103003795 |
2 |
O形圈 |
O-ring |
2-21-5 |
5 |
60008699 |
2 |
O形圈 |
O-ring |
2-21-6 |
6 |
60008707 |
2 |
O形圈 |
O-ring |
2-21-7 |
7 |
60008848 |
4 |
螺钉 |
Bolt |
2-21-8 |
8 |
60008753 |
2 |
防反转阀 |
Valve, anti-reverse |
2-21-9 |
9 |
B230101000363 |
2 |
O形圈 |
O-ring |
2-21-10 |
10 |
60008867 |
2 |
密封挡圈 |
Ring, retaining |
60010554 减速机 (Reducer) (1/2) |
2-22 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-23-1 |
1 |
60039304 |
1 |
No.1太阳轮 |
Gear, sun, No. 1 |
2-23-2 |
2 |
60039314 |
1 |
齿轮马达壳体 |
Casing, gear motor |
2-23-3 |
3 |
60077883 |
1 |
挡圈 |
Ring, retaining |
2-23-4 |
4 |
60039316 |
1 |
传动轴 |
Shaft, drive |
2-23-5 |
5 |
B229900005524 |
1 |
齿圈 |
Ring, gear |
2-23-6 |
6 |
60015792 |
4 |
行星齿轮 |
Wheel |
2-23-7 |
7 |
60015785 |
1 |
太阳齿轮 |
Gear, sun |
2-23-8 |
8 |
60015790 |
3 |
行星齿轮 |
Gear, planetary |
2-23-9 |
9 |
60077884 |
4 |
垫片 |
Shim |
2-23-10 |
10 |
60039311 |
1 |
No.2支座 |
Seat |
2-23-11 |
11 |
60039309 |
1 |
No.1支座 |
Seat |
2-23-12 |
12 |
60039310 |
4 |
销轴 |
Pin |
2-23-13 |
13 |
60039308 |
3 |
轮轴 |
Pin |
2-23-14 |
14 |
60039384 |
3 |
垫片 |
Shim |
2-23-15 |
15 |
60065255 |
1 |
垫片 |
Shim |
2-23-16 |
16 |
60008605 |
1 |
油尺 |
Gauge, oil |
2-23-17 |
17 |
60008614 |
1 |
油尺外管 |
Tube, oil gauge |
2-23-18 |
18 |
60008615 |
1 |
加油管 |
Pipe, oil feed |
2-23-19 |
19 |
B229900002437 |
1 |
呼吸管盖 |
Cover, breathing tube |
2-23-20 |
20 |
60008723 |
1 |
挡圈 |
Ring, retainer |
60010554 减速机 (Reducer) (1/2) |
2-23 |

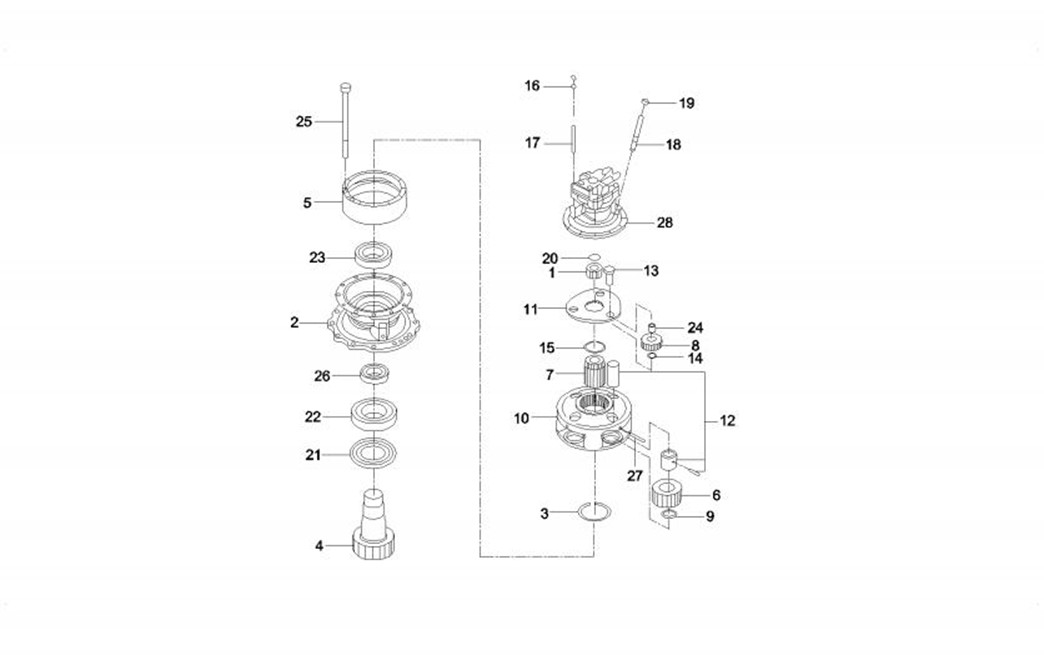

60010554 减速机 (Reducer) (2/2) |
2-24 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-25-21 |
21 |
60039448 |
1 |
轴承密封件 |
Seal, bearing |
2-25-22 |
22 |
60015782 |
1 |
轴承 |
Bearing |
2-25-23 |
23 |
60015781 |
1 |
轴承 |
Bearing |
2-25-24 |
24 |
60039295 |
3 |
轴套 |
Needle gauge |
2-25-25 |
25 |
B229900005536 |
14 |
齿圈螺栓 |
Bolt |
2-25-26 |
26 |
60015832 |
1 |
轴端油封 |
Seal, bearing |
2-25-27 |
27 |
60008877 |
4 |
弹性销 |
Pin, elastic |
2-25-28 |
28 |
60075595 |
1 |
减速机法兰盘 |
Flange, mounting |
60010554 减速机 (Reducer) (2/2) |
2-25 |

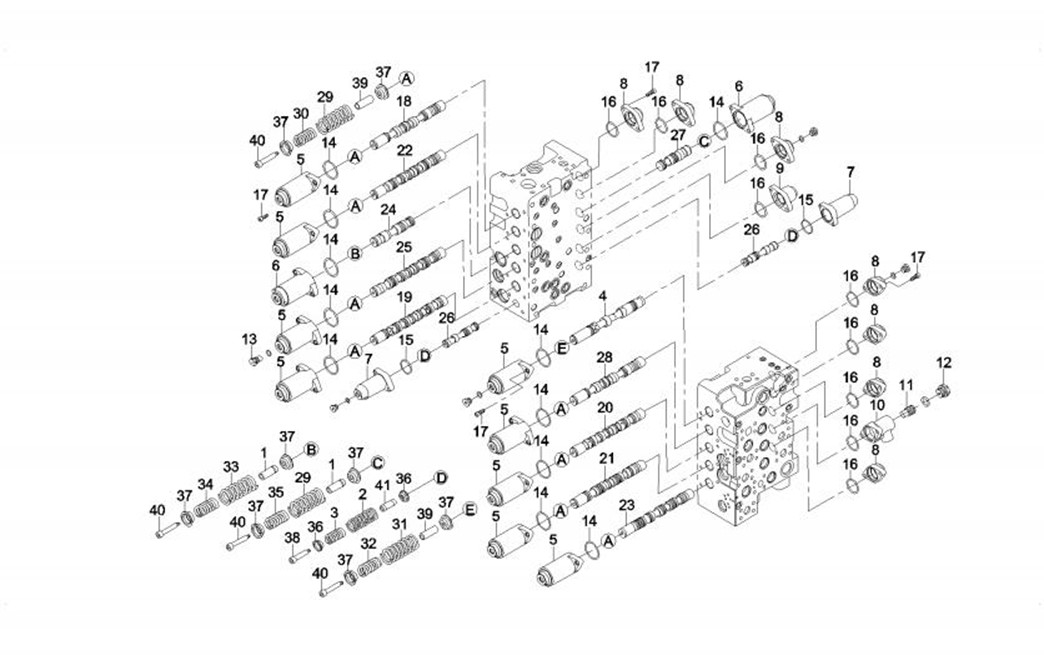

60019803 多路阀 (Valve, main control) (1/6) |
2-26 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-27-1 |
1 |
60008801 |
2 |
挡圈 |
Ring, retaining |
2-27-2 |
2 |
60038243 |
2 |
弹簧 |
Spring |
2-27-3 |
3 |
60038244 |
2 |
弹簧 |
Spring |
2-27-4 |
4 |
60100499 |
1 |
直线行走阀芯 |
Spool, valve, straight travel |
2-27-5 |
5 |
60100505 |
9 |
弹簧盖 |
Cover, spring |
2-27-6 |
6 |
60100506 |
2 |
弹簧盖 |
Cover, spring |
2-27-7 |
7 |
60100507 |
2 |
弹簧盖 |
Cover, spring |
2-27-8 |
8 |
60008789 |
7 |
盖 |
Cover |
2-27-9 |
9 |
60008790 |
1 |
盖 |
Cover |
2-27-10 |
10 |
60100469 |
1 |
盖 |
Cover |
2-27-11 |
11 |
60100509 |
1 |
活塞 |
Piston |
2-27-12 |
12 |
60100468 |
1 |
堵 |
Plug |
2-27-13 |
13 |
60100466 |
1 |
堵 |
Plug |
2-27-14 |
14 |
60100514 |
11 |
O形圈 |
O-ring |
2-27-15 |
15 |
60008821 |
2 |
O形圈 |
O-ring |
2-27-16 |
16 |
60050051 |
9 |
O形圈 |
O-ring |
2-27-17 |
17 |
60008721 |
44 |
内六角螺钉 |
Bolt |
2-27-18 |
18 |
60100501 |
1 |
左行走阀芯 |
Spool, travel valve |
2-27-19 |
19 |
60100483 |
1 |
斗杆阀芯 |
Spool, valve, arm |
2-27-20 |
20 |
60107695 |
1 |
动臂阀芯 |
Spool, valve, boom |
60019803 多路阀 (Valve, main control) (1/6) |
2-27 |
60019803 多路阀 (Valve, main control) (2/6) |
2-28 |
