SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 07
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-49-1 |
1 |
60018103 |
1 |
驱动轴 |
Shaft, drive |
2-49-2 |
2 |
60039307 |
1 |
一组齿轮 |
Gear |
2-49-3 |
3 |
60039364 |
2 |
内六角定位螺栓 |
Bolt, positioning, hexagon |
2-49-4 |
4 |
60008544 |
2 |
螺柱 |
Stud |
2-49-5 |
5 |
60038547 |
1 |
铭牌 |
Nameplate |
2-49-6 |
6 |
60038620 |
2 |
销子 |
Pin |
2-49-7 |
7 |
60039325 |
2 |
挡圈 |
Ring, retaining |
2-49-8 |
8 |
60039339 |
1 |
缸体组件 |
Block GP, cylinder |
2-49-9 |
9 |
60039416 |
2 |
O形圈 |
O-ring |
2-49-10 |
10 |
60039372 |
1 |
配油壳体 |
Casing, oil distribution |
2-49-11 |
11 |
60039373 |
1 |
配油盘 |
Tray, oil distribution |
2-49-12 |
12 |
60008511 |
1 |
盖 |
Cover |
2-49-13 |
13 |
60038330 |
2 |
吊环螺栓 |
Eyebolt |
2-49-14 |
14 |
60039365 |
4 |
内六角螺钉 |
Bolt |
2-49-15 |
15 |
60038654 |
2 |
油塞 |
Plug, oil |
2-49-16 |
16 |
60038452 |
2 |
六角螺母 |
Nut, hex |
2-49-17 |
17 |
60039359 |
2 |
六角螺母 |
Nut, hex |
2-49-18 |
18 |
60039288 |
2 |
弹性挡环 |
Ring, snap |
2-49-19 |
19 |
60008737 |
2 |
销 |
Pin |
2-49-20 |
20 |
60038260 |
4 |
弹簧销 |
Pin, spring |

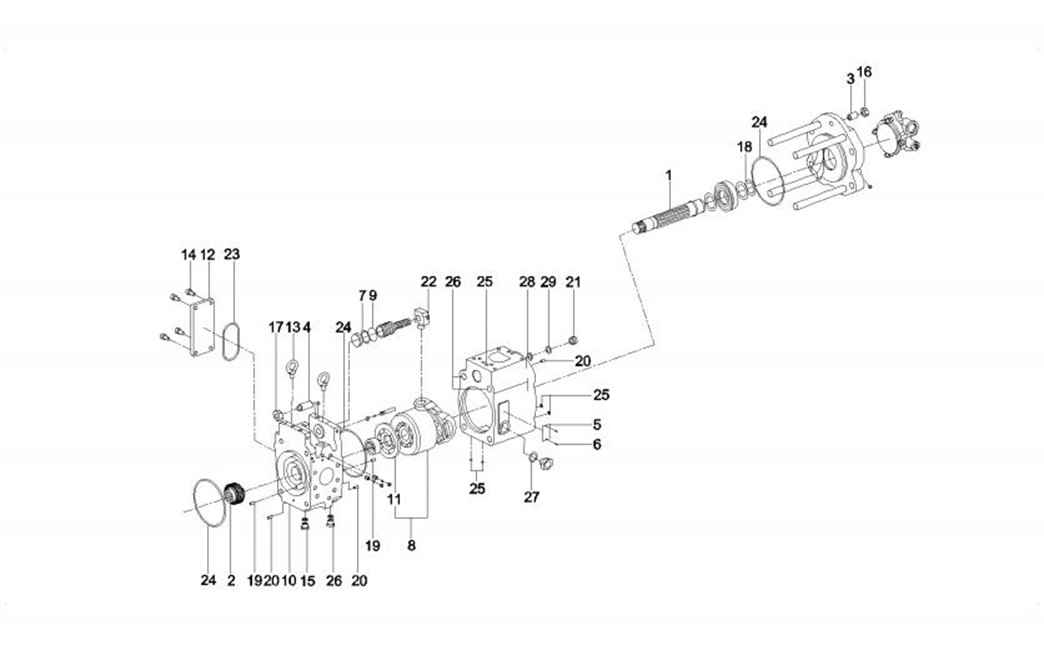

60081916 柱塞泵组件 (Pump AS, plunger) (3/4) |
2-49 |
60081916 柱塞泵组件 (Pump AS, plunger) (4/4) |
2-50 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-51-21 |
21 |
60008542 |
2 |
挡板 |
Plate, retaining |
2-51-22 |
22 |
60008549 |
2 |
销 |
Pin |
2-51-23 |
23 |
60039418 |
2 |
O形圈 |
O-ring |
2-51-24 |
24 |
60039415 |
4 |
O形圈 |
O-ring |
2-51-25 |
25 |
60038716 |
18 |
O形圈 |
Seal, O-ring |
2-51-26 |
26 |
60038712 |
6 |
O形圈 |
Seal, O-ring |
2-51-27 |
27 |
60039422 |
4 |
O形圈 |
O-ring |
2-51-28 |
28 |
60038714 |
2 |
O形圈 |
Seal, O-ring |
2-51-29 |
29 |
60039326 |
2 |
挡圈 |
Ring, retaining |
60081916 柱塞泵组件 (Pump AS, plunger) (4/4) |
2-51 |

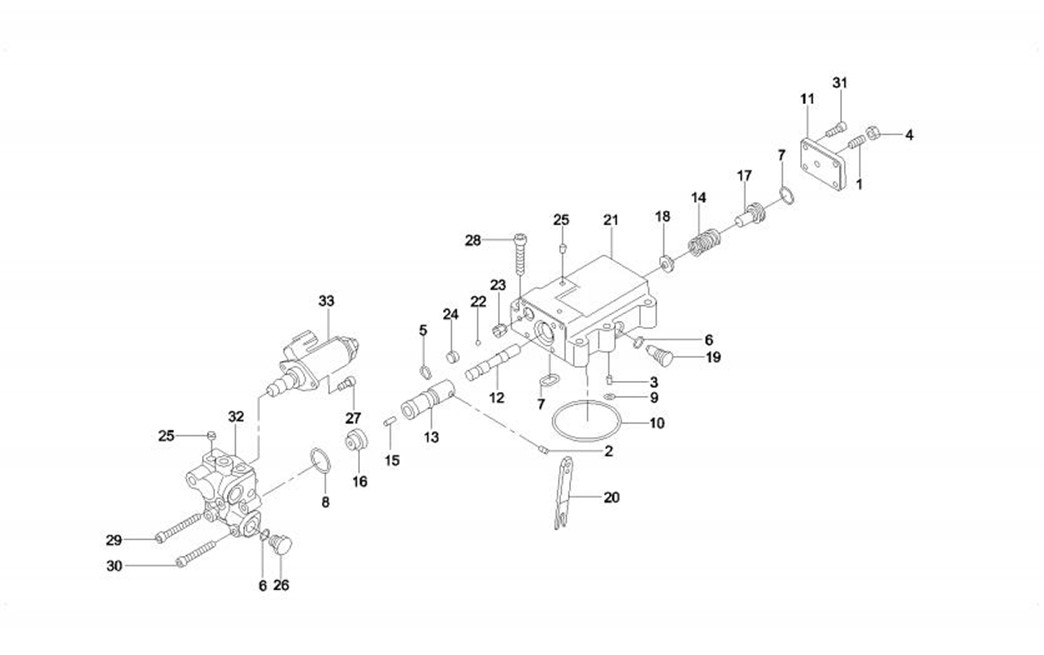

60081918 调节器 (Regulator) (1/2) |
2-52 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-53-1 |
1 |
60118638 |
1 |
螺栓 |
Bolt |
2-53-2 |
2 |
60118639 |
1 |
销 |
Pin |
2-53-3 |
3 |
60008546 |
1 |
销 |
Pin |
2-53-4 |
4 |
60118637 |
1 |
螺母 |
Nut |
2-53-5 |
5 |
60008698 |
2 |
O形圈 |
O-ring |
2-53-6 |
6 |
60008697 |
2 |
O形圈 |
O-ring |
2-53-7 |
7 |
60008702 |
2 |
O形圈 |
O-ring |
2-53-8 |
8 |
60030616 |
1 |
O形圈23.7×3.5JISB2401 氟橡胶 |
O-Ring |
2-53-9 |
9 |
60008708 |
5 |
O形圈 |
O-ring |
2-53-10 |
10 |
60008694 |
1 |
O形圈 |
O-ring |
2-53-11 |
11 |
60118625 |
1 |
盖 |
Cover |
2-53-12 |
12 |
60118643 |
1 |
柱塞 |
spool |
2-53-13 |
13 |
60118631 |
1 |
阀套 |
Sleeve,valve |
2-53-14 |
14 |
60118633 |
1 |
弹簧 |
Spring |
2-53-15 |
15 |
60118636 |
1 |
活塞 |
Piston |
2-53-16 |
16 |
60118640 |
1 |
支座 |
Bearer |
2-53-17 |
17 |
60118642 |
1 |
支座 |
Bearer |
2-53-18 |
18 |
60118628 |
1 |
密封 |
Seal |
2-53-19 |
19 |
60118634 |
1 |
堵头 |
Plug |
2-53-20 |
20 |
60118645 |
1 |
杠杆 |
Lever |
60081918 调节器 (Regulator) (1/2) |
2-53 |
60081918 调节器 (Regulator) (2/2) |
2-54 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-55-21 |
21 |
60190633 |
1 |
壳体 |
Shell body |
2-55-22 |
22 |
60119019 |
2 |
钢球 |
ball |
2-55-23 |
23 |
60118635 |
2 |
阀座 |
Seat,valve |
2-55-24 |
24 |
60118629 |
2 |
密封 |
Seal |
2-55-25 |
25 |
60008728 |
5 |
紧定螺钉 |
Setscrew |
2-55-26 |
26 |
60008724 |
1 |
堵 |
Plug |
2-55-27 |
27 |
60150556 |
2 |
螺钉 |
Screw-Socket Head |
2-55-28 |
28 |
60150559 |
6 |
螺钉 |
Screw-Socket Head |
2-55-29 |
29 |
60190634 |
1 |
螺栓 |
bolt |
2-55-30 |
30 |
60018102 |
4 |
螺栓 |
Bolt |
2-55-31 |
31 |
60190635 |
4 |
螺栓 |
bolt |
2-55-32 |
32 |
60118626 |
1 |
机体 |
Machine-body |
2-55-33 |
33 |
60125194 |
1 |
电磁比例减压阀壳体组件 |
Casing GP |
60081918 调节器 (Regulator) (2/2) |
2-55 |

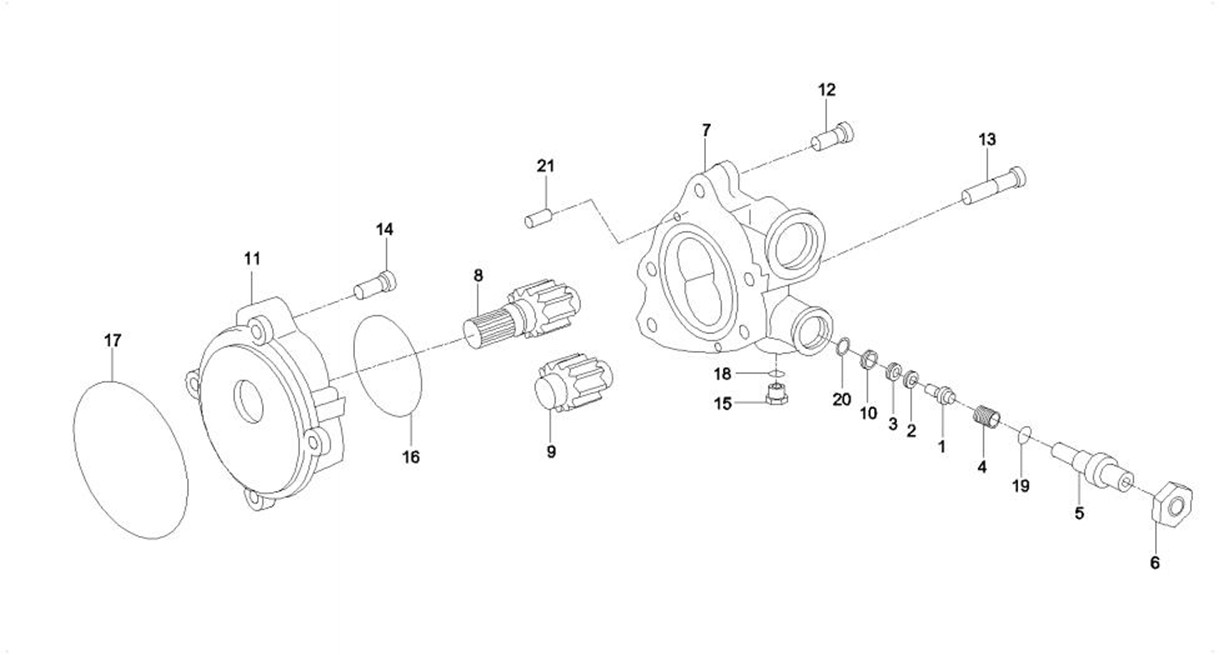

B220304000085 齿轮泵 (Pump, gear) (1/2) |
2-56 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-57-1 |
1 |
60008508 |
1 |
阀杆 |
Stem, valve |
2-57-2 |
2 |
60008493 |
1 |
阀座 |
Seat, valve |
2-57-3 |
3 |
60008523 |
1 |
挡圈 |
Ring, retaining |
2-57-4 |
4 |
60008500 |
1 |
弹簧 |
Spring |
2-57-5 |
5 |
60008496 |
1 |
调节螺杆 |
Screw, adjusting |
2-57-6 |
6 |
60008505 |
1 |
螺母 |
Nut |
2-57-7 |
7 |
60008512 |
1 |
机体 |
Body, machine |
2-57-8 |
8 |
60008552 |
1 |
齿轮 |
Gear |
2-57-9 |
9 |
60008581 |
1 |
齿轮 |
Gear |
2-57-10 |
10 |
60008491 |
1 |
滤芯 |
Element, filter |
2-57-11 |
11 |
60008509 |
1 |
机体 |
Body, machine |
2-57-12 |
12 |
60008730 |
2 |
螺钉 |
Bolt |
2-57-13 |
13 |
60008731 |
2 |
螺钉 |
Bolt |
2-57-14 |
14 |
60008729 |
4 |
螺钉 |
Bolt |
2-57-15 |
15 |
60008724 |
1 |
堵 |
Plug |
2-57-16 |
16 |
60008504 |
1 |
垫圈 |
Washer |
2-57-17 |
17 |
60008695 |
1 |
O形圈 |
O-ring |
2-57-18 |
18 |
B230101000047 |
1 |
O形圈 |
O-ring |
2-57-19 |
19 |
B230101000229 |
1 |
O形圈 |
O-ring |
2-57-20 |
20 |
60008873 |
1 |
垫圈 |
Washer |
B220304000085 齿轮泵 (Pump, gear) (1/2) |
2-57 |
B220304000085 齿轮泵 (Pump, gear) (2/2) |
2-58 |
