SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 08
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-59-21 |
21 |
60008736 |
2 |
销 Pin |

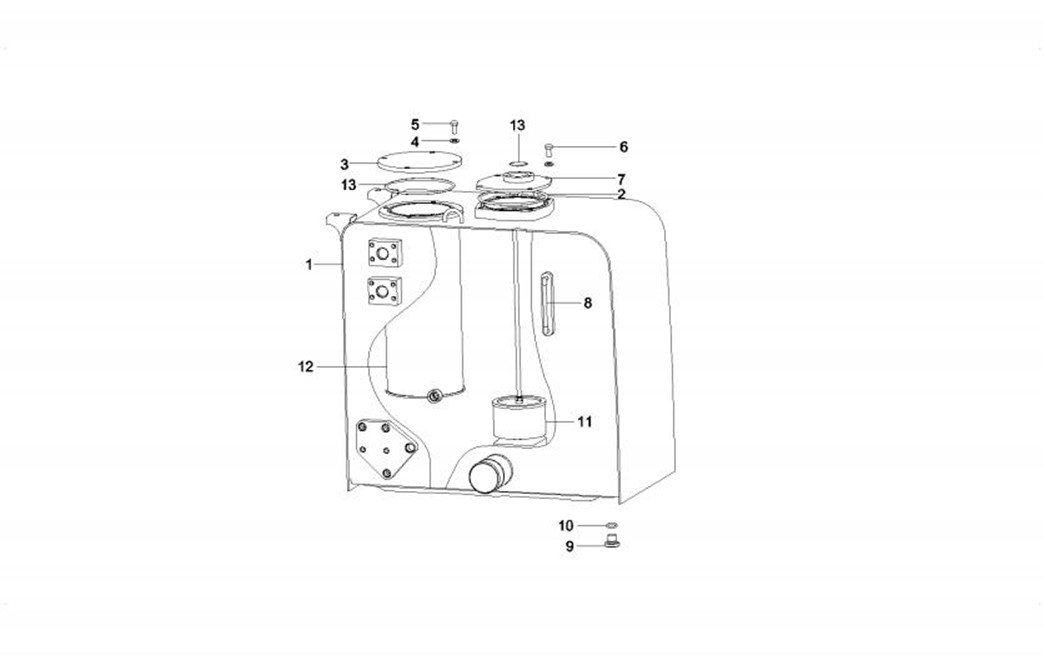

11367456 液压油箱总成 (Hydraulic tank AS) |
2-60 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-61-1 |
1 |
11367248 |
1 |
工作油箱 |
Tank, hydraulic oil |
2-61-2 |
2 |
B230101000588 |
1 |
O形圈 |
O-ring |
2-61-3 |
3 |
11829245 |
1 |
回油盖 |
Cover, fuel return |
2-61-4 |
4 |
A210405000001 |
8 |
垫圈 |
Washer |
2-61-5 |
5 |
A210111000038 |
4 |
螺栓 |
Bolt |
2-61-6 |
6 |
A210111000037 |
4 |
螺栓 |
Bolt |
2-61-7 |
7 |
11310338 |
1 |
吸油盖 |
Cover, oil suction |
2-61-8 |
8 |
A250100000174 |
1 |
液位计 |
Gauge, fluid level |
2-61-9 |
9 |
10514225 |
2 |
堵头 |
Plug |
2-61-10 |
10 |
B230101000356 |
2 |
O形圈 |
O-ring |
2-61-11 |
11 |
B222100000235 |
1 |
吸油滤芯 |
Element, filter, oil suction |
2-61-12 |
12 |
B222100000379 |
1 |
回油滤芯 |
Filter, return oil |
2-61-13 |
13 |
60112246 |
1 |
O形圈 |
O-ring |
11367456 液压油箱总成 (Hydraulic tank AS) |
2-61 |

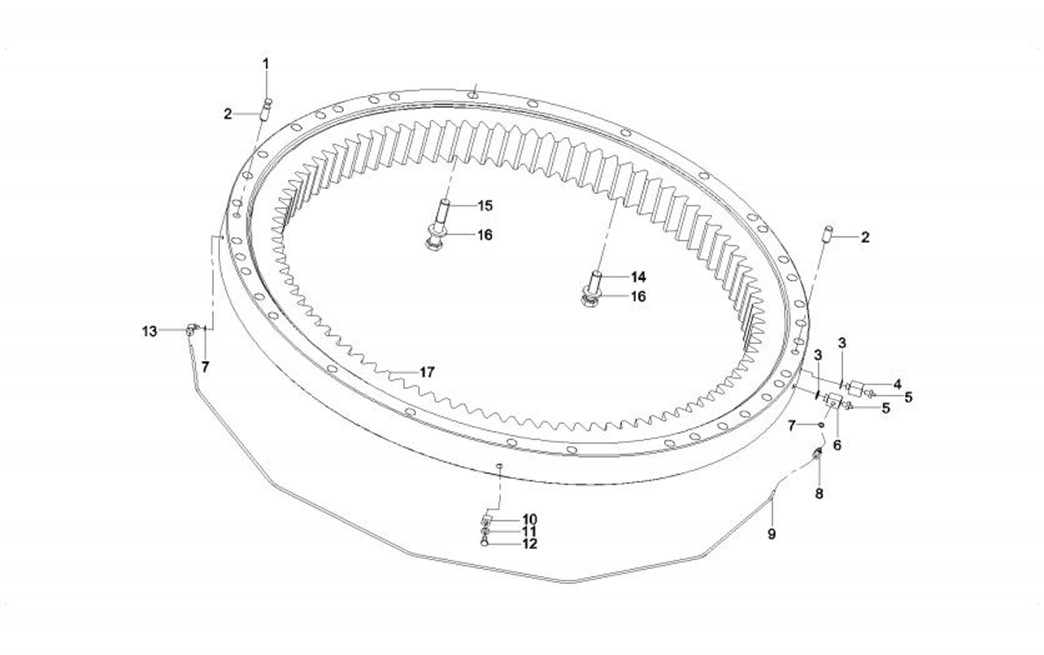

10473822 回转支承总成 (Bearing AS, swing) |
2-62 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-63-1 |
1 |
A820606030376 |
1 |
盖 |
Cover |
2-63-2 |
2 |
A820301012418 |
2 |
销 |
Pin |
2-63-3 |
3 |
A820102010428 |
2 |
密封垫 |
Seal, ring |
2-63-4 |
4 |
A820205000955 |
1 |
方接头 |
Joint, square |
2-63-5 |
5 |
B229900000686 |
2 |
黄油嘴 |
Fitting, grease |
2-63-6 |
6 |
A820205000954 |
1 |
方接头 |
Joint, square |
2-63-7 |
7 |
A820102010474 |
2 |
垫圈 |
Washer |
2-63-8 |
8 |
A210711000010 |
1 |
管接头 |
Connector, pipe |
2-63-9 |
9 |
A820207010191 |
1 |
硬管 |
Pipe |
2-63-10 |
10 |
A820101118370 |
1 |
管夹 |
Clip |
2-63-11 |
11 |
A210405000011 |
1 |
垫圈 |
Washer |
2-63-12 |
12 |
A210111000195 |
1 |
螺栓 |
Bolt |
2-63-13 |
13 |
A210770000195 |
1 |
管接头 |
Joint, pipe |
2-63-14 |
14 |
60039133 |
36 |
螺栓 |
Bolt |
2-63-15 |
15 |
60039132 |
32 |
螺栓 |
Bolt |
2-63-16 |
16 |
A210491000132 |
68 |
垫圈 |
Washer |
2-63-17 |
17 |
变更或见其他配置 |
1 |
回转支承 |
Slewing ring AS |
10473822 回转支承总成 (Bearing AS, swing) |
2-63 |

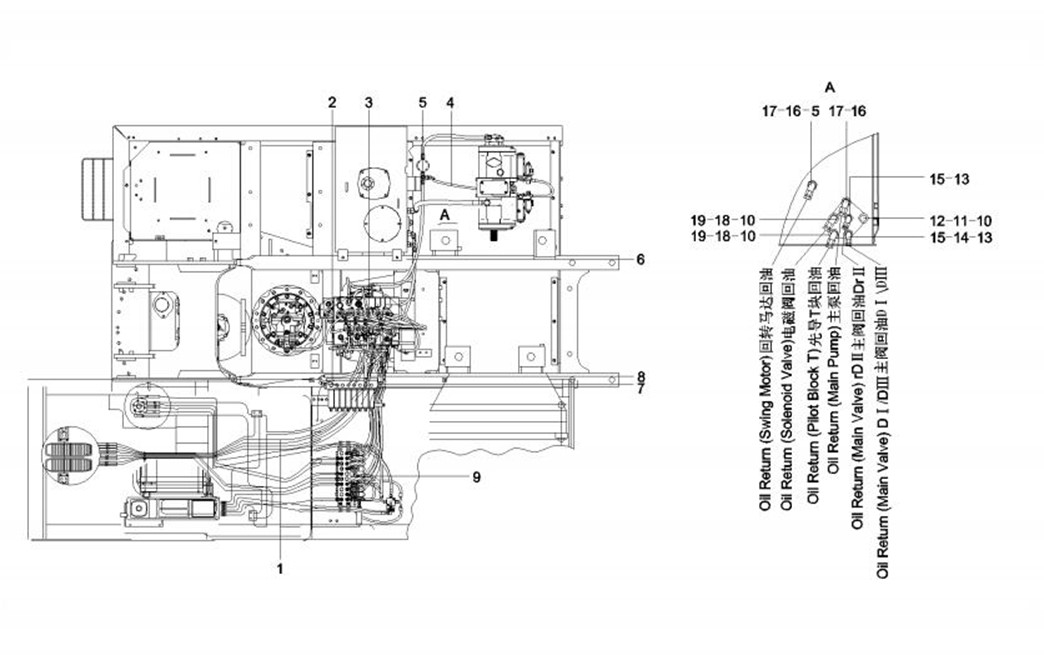

12085461 先导管路 (Pipeline, pilot) |
2-64 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-65-1 |
1 |
12084352 |
1 |
PPC管路 |
Pipeline, PPC |
2-65-2 |
2 |
12084567 |
1 |
电磁阀管路 |
Lines, solenoid valve |
2-65-3 |
3 |
12084539 |
1 |
主阀管路 |
Pipeline, main valve |
2-65-4 |
4 |
11543874 |
1 |
主泵管路 |
Pipeline, main pump |
2-65-5 |
5 |
B210780000028 |
1 |
管接头 |
Connector, pipe |
2-65-6 |
6 |
A230200000169 |
1 |
线夹 |
Clamp, cord |
2-65-7 |
7 |
11455884 |
1 |
胶套 |
Sleeve, rubber |
2-65-8 |
8 |
11779657 |
1 |
胶套 |
Rubber sleeve |
2-65-9 |
9 |
12084602 |
1 |
SAE2BHL模式切换 |
SAE to BHL pattern change |
2-65-10 |
10 |
A230101000243 |
3 |
O形圈 |
O-ring |
2-65-11 |
11 |
10077549 |
1 |
接头 |
Connector, internal |
2-65-12 |
12 |
60008962 |
1 |
温度传感器 |
Sensor, temperature |
2-65-13 |
13 |
A820205000839 |
2 |
接头 |
Connector |
2-65-14 |
14 |
B210780000418 |
1 |
管接头 |
Connector, pipe |
2-65-15 |
15 |
A230101000247 |
2 |
O形圈 |
O-ring |
2-65-16 |
16 |
60072966 |
2 |
管接头 |
Joint,tube |
2-65-17 |
17 |
A229900001581 |
3 |
O形圈 |
O-ring |
2-65-18 |
18 |
B210780000024 |
2 |
管接头 |
Connector, pipe |
2-65-19 |
19 |
A820205000838 |
2 |
接头 |
Connector, throttle |
12085461 先导管路 (Pipeline, pilot) |
2-65 |

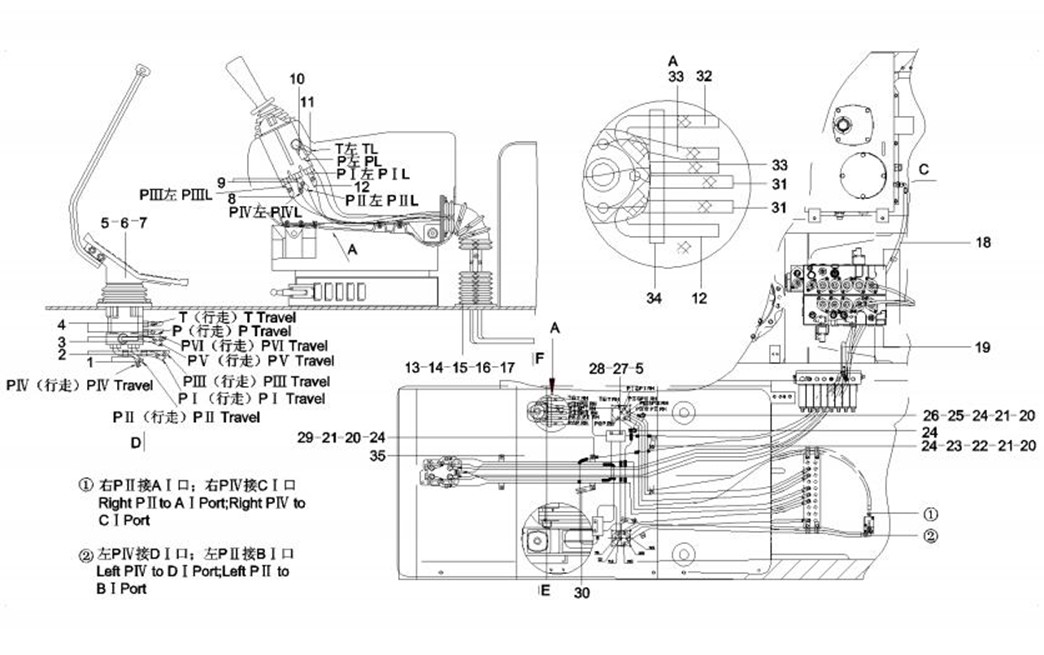

12084352 PPC管路 (Pipeline, PPC) (1/3) |
2-66 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-67-1 |
1 |
B230103002658 |
2 |
胶管 |
Hose |
2-67-2 |
2 |
B230103002001 |
2 |
胶管 |
Hose |
2-67-3 |
3 |
21020054 |
2 |
胶管 |
Hose |
2-67-4 |
4 |
B230103000982 |
2 |
胶管 |
Hose |
2-67-5 |
5 |
A210401000001 |
12 |
垫圈 |
Nut |
2-67-6 |
6 |
A210111000197 |
4 |
螺栓 |
Bolt |
2-67-7 |
7 |
60004101 |
1 |
脚踏阀 |
Valve, foot |
2-67-8 |
8 |
60128281 |
1 |
胶管 |
Hose |
2-67-9 |
9 |
B230103008478 |
2 |
胶管 |
Hose |
2-67-10 |
10 |
A831211120000 |
1 |
胶管 |
Hose, rubber |
2-67-11 |
11 |
B230103002263 |
1 |
胶管 |
Hose, rubber |
2-67-12 |
12 |
B230103000985 |
2 |
胶管 |
Hose |
2-67-13 |
13 |
11243401 |
2 |
胶套 |
Sleeve, rubber |
2-67-14 |
14 |
A210401000016 |
8 |
垫圈 |
Washer |
2-67-15 |
15 |
A210111000079 |
8 |
螺栓 |
Bolt |
2-67-16 |
16 |
A820601990336 |
2 |
波纹管 |
Bellows |
2-67-17 |
17 |
A820601990304 |
2 |
法兰 |
Flange |
2-67-18 |
18 |
B230103003202 |
1 |
胶管 |
Hose |
2-67-19 |
19 |
B230103006653 |
1 |
胶管 |
Hose |
2-67-20 |
20 |
A210401000017 |
10 |
垫圈 |
Washer |
12084352 PPC管路 (Pipeline, PPC) (1/3) |
2-67 |
12084352 PPC管路 (Pipeline, PPC) (2/3) |
2-68 |
