SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-69-21 |
21 |
A210111000342 |
10 |
螺栓 |
Screw |
2-69-22 |
22 |
11243400 |
1 |
压板 |
Plate, pressure |
2-69-23 |
23 |
11602359 |
2 |
橡胶垫 |
Gasket, rubber |
2-69-24 |
24 |
A230200000177 |
5 |
线夹 |
Clamp, cord |
2-69-25 |
25 |
11602348 |
3 |
橡胶垫 |
Block, rubber |
2-69-26 |
26 |
11243374 |
3 |
压板 |
Plate, pressure |
2-69-27 |
27 |
21005186 |
4 |
螺栓M10×40GB5783 10.9级 |
Bolt |
2-69-28 |
28 |
A820199000360 |
2 |
PT块 |
Block, PT |
2-69-29 |
29 |
11243372 |
2 |
压板 |
Plate, pressure |
2-69-30 |
30 |
A230200000170 |
2 |
线夹 |
Clip |
2-69-31 |
31 |
23000929 |
2 |
胶管 |
Hose |
2-69-32 |
32 |
B230103000983 |
1 |
胶管 |
Hose |
2-69-33 |
33 |
B230103000671 |
2 |
胶管 |
Hose, rubber |
2-69-34 |
34 |
A239900000065 |
12 |
尼龙扎带 |
Strap, nylon |
2-69-35 |
35 |
11602341 |
2 |
橡胶垫 |
Block, rubber |

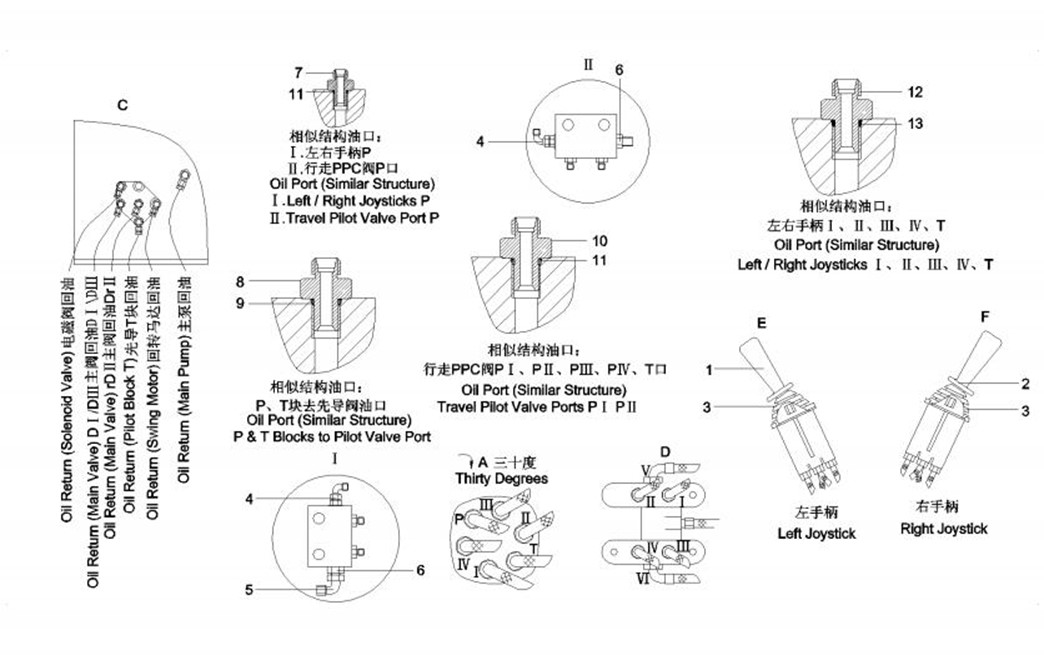

12084352 PPC管路 (Pipeline, PPC) (2/3) |
2-69 |
12084352 PPC管路 (Pipeline, PPC) (3/3) |
2-70 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-71-1 |
1 |
变更或见其他配置 |
1 |
左手柄 |
Joystick, left |
2-71-2 |
2 |
变更或见其他配置 |
1 |
右手柄 |
Joystick, right |
2-71-3 |
3 |
A230199000093 |
2 |
橡胶罩 |
Cover, rubber |
2-71-4 |
4 |
B210780000418 |
2 |
管接头 |
Connector, pipe |
2-71-5 |
5 |
B210780000024 |
1 |
管接头 |
Connector, pipe |
2-71-6 |
6 |
A820205000894 |
2 |
接头 |
Connector |
2-71-7 |
7 |
60020078 |
3 |
过滤接头 |
Connector, filter |
2-71-8 |
8 |
A820205000839 |
6 |
接头 |
Connector |
2-71-9 |
9 |
A230101000247 |
8 |
O形圈 |
O-ring |
2-71-10 |
10 |
A820205000940 |
7 |
接头 |
Connector |
2-71-11 |
11 |
B230101000047 |
8 |
O形圈 |
O-ring |
2-71-12 |
12 |
A820205000946 |
10 |
接头 |
Connector |
2-71-13 |
13 |
B230101000049 |
10 |
O形圈 |
O-ring |

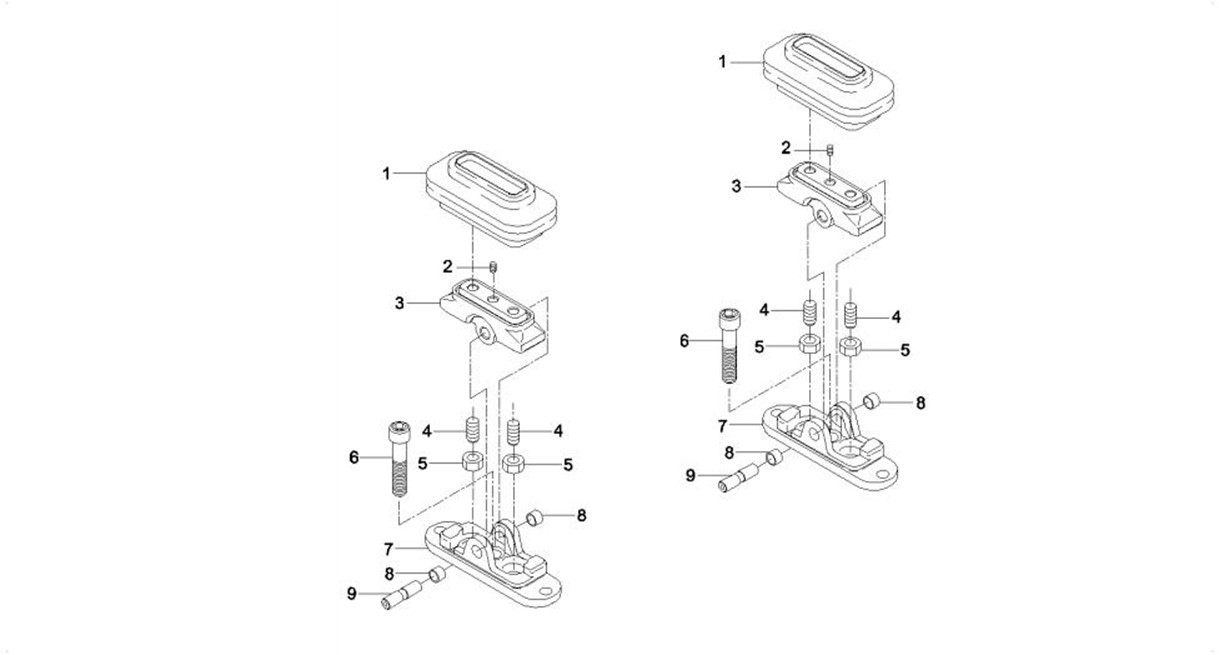

60004101 脚踏阀 (Valve, foot) (1/3) |
2-72 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-73-1 |
1 |
60008593 |
2 |
护罩 |
Cover, rubber |
2-73-2 |
2 |
60038339 |
2 |
定位螺栓 |
Bolt, positioning |
2-73-3 |
3 |
60008591 |
2 |
凸轮 |
Plate, cam |
2-73-4 |
4 |
60008592 |
4 |
调整螺杆 |
Screw, adjusting |
2-73-5 |
5 |
60038480 |
4 |
螺母 |
Nut |
2-73-6 |
6 |
60038527 |
2 |
螺栓 |
Bolt |
2-73-7 |
7 |
60008791 |
2 |
盖 |
Cover |
2-73-8 |
8 |
60038181 |
4 |
衬套 |
Sleeve |
2-73-9 |
9 |
60008585 |
2 |
凸轮轴 |
Camshaft |
60004101 脚踏阀 (Valve, foot) (1/3) |
2-73 |

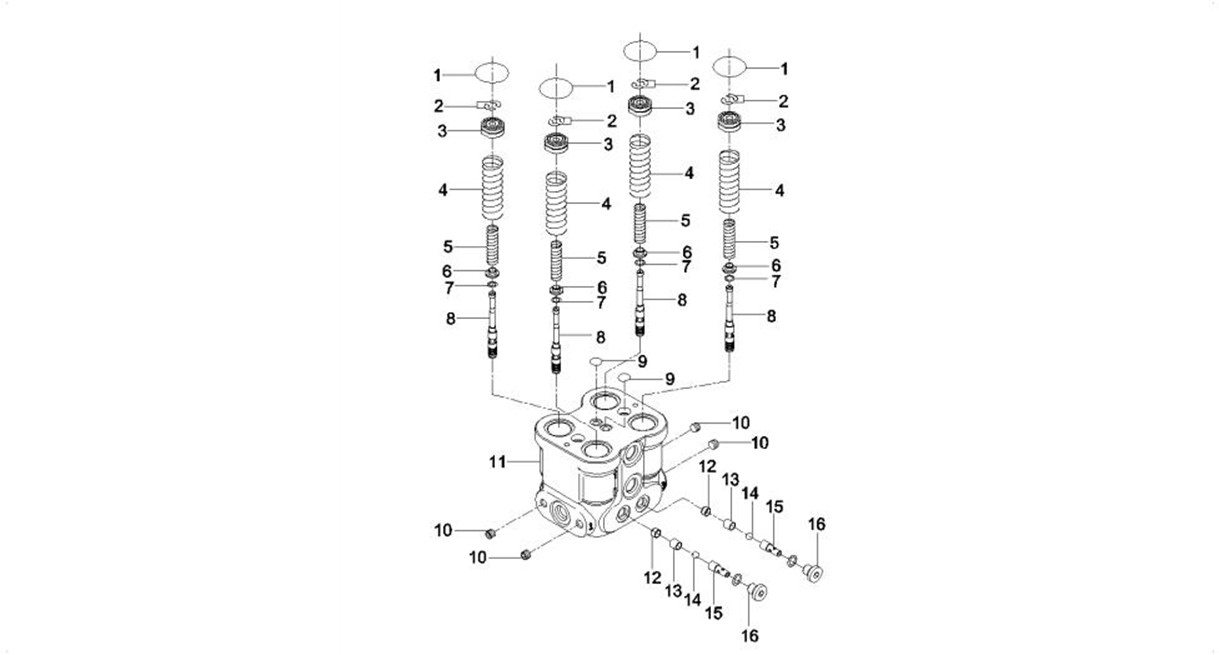

60004101 脚踏阀 (Valve, foot) (2/3) |
2-74 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-75-1 |
1 |
60008754 |
4 |
盖 |
Cover |
2-75-2 |
2 |
60008776 |
4 |
防尘圈 |
Ring, dust |
2-75-3 |
3 |
60008780 |
4 |
堵 |
Plug |
2-75-4 |
4 |
60038720 |
4 |
O形圈 |
O-ring |
2-75-5 |
5 |
60008813 |
4 |
推杆 |
Plunger |
2-75-6 |
6 |
60008803 |
4 |
活塞 |
Piston |
2-75-7 |
7 |
60008767 |
4 |
弹簧 |
Spring |
2-75-8 |
8 |
60008766 |
4 |
弹簧 |
Spring |
2-75-9 |
9 |
60008756 |
4 |
弹簧座 |
Seat, spring |
2-75-10 |
10 |
60038140 |
12 |
轴承钢珠 |
Bearing, ball |
2-75-11 |
11 |
60038563 |
2 |
内六角螺钉 |
Bolt |
2-75-12 |
12 |
60038605 |
1 |
外壳(阻尼器) |
Casing, damper |
60004101 脚踏阀 (Valve, foot) (2/3) |
2-75 |

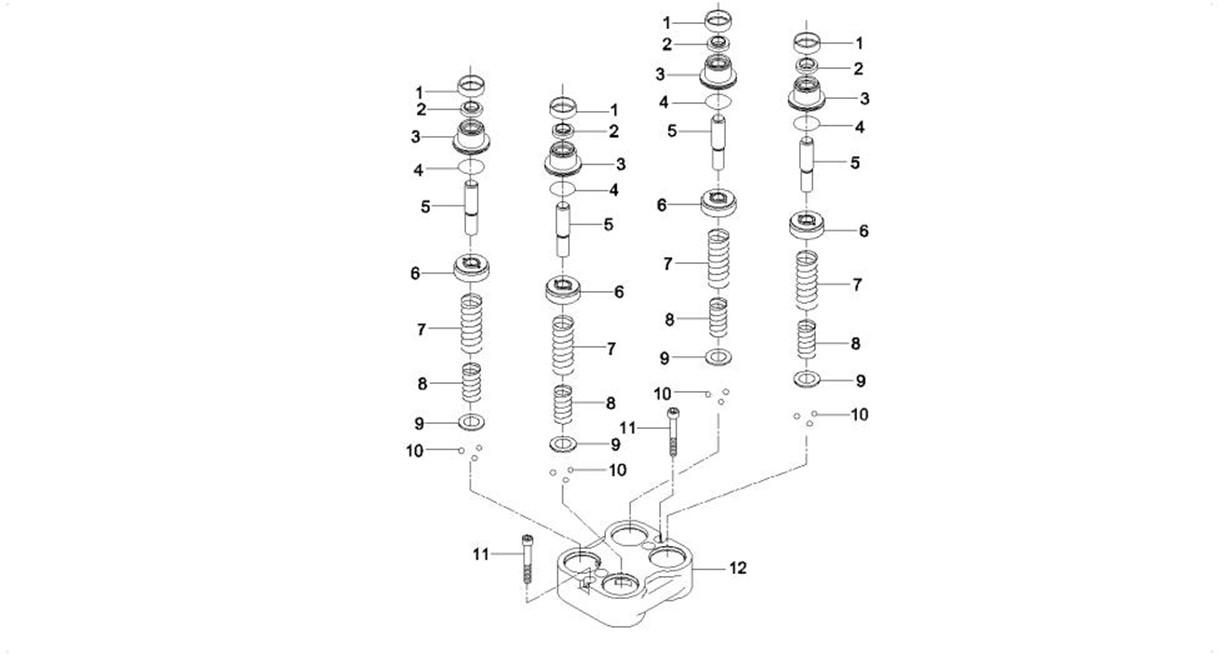

60004101 脚踏阀 (Valve, foot) (3/3) |
2-76 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-77-1 |
1 |
60038820 |
4 |
O形圈 |
O-ring |
2-77-2 |
2 |
60008596 |
8 |
垫圈 |
Washer |
2-77-3 |
3 |
60008757 |
4 |
弹簧座 |
Seat, spring |
2-77-4 |
4 |
60038221 |
4 |
弹簧 |
Spring |
2-77-5 |
5 |
60008594 |
4 |
弹簧 |
Spring |
2-77-6 |
6 |
60008589 |
4 |
垫圈 |
Washer |
2-77-7 |
7 |
60008597 |
4 |
垫圈 |
Washer |
2-77-8 |
8 |
60008588 |
4 |
柱塞 |
Plunger |
2-77-9 |
9 |
60038727 |
2 |
O形圈 |
O-ring |
2-77-10 |
10 |
60008728 |
4 |
紧定螺钉 |
Setscrew |
2-77-11 |
11 |
60038436 |
1 |
壳体 |
Housing |
2-77-12 |
12 |
60038702 |
2 |
座 |
Seat |
2-77-13 |
13 |
60038020 |
2 |
套 |
Collar |
2-77-14 |
14 |
60038139 |
2 |
轴承钢珠 |
Bearing, ball |
2-77-15 |
15 |
60038703 |
2 |
座 |
Seat |
2-77-16 |
16 |
60038487 |
2 |
螺塞 |
Plug, screw |
60004101 脚踏阀 (Valve, foot) (3/3) |
2-77 |

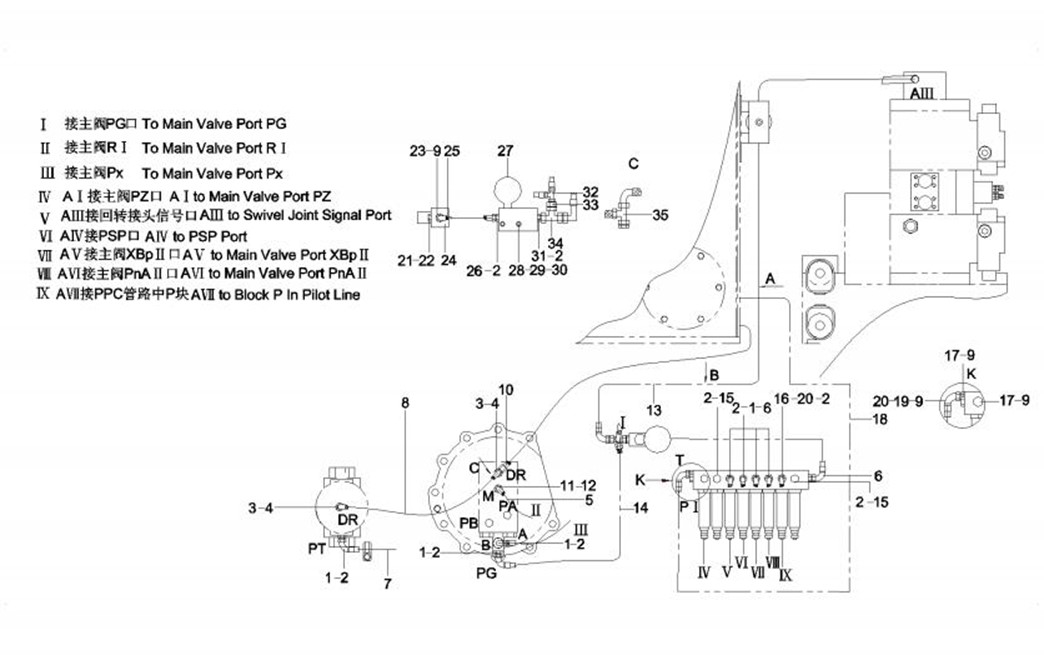

12084567 电磁阀管路 (Lines, solenoid valve) (1/2) |
2-78 |
