SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 10
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-79-1 |
1 |
A820205000940 |
7 |
接头 |
Connector |
2-79-2 |
2 |
B230101000047 |
12 |
O形圈 |
O-ring |
2-79-3 |
3 |
A820205002280 |
2 |
接头 |
Connector |
2-79-4 |
4 |
B230101000090 |
2 |
O形圈 |
O-ring |
2-79-5 |
5 |
B230103000863 |
1 |
胶管 |
Hose, rubber |
2-79-6 |
6 |
B210780000418 |
6 |
管接头 |
Connector, pipe |
2-79-7 |
7 |
A831213105000 |
1 |
胶管 |
Hose |
2-79-8 |
8 |
21030908 |
1 |
胶管 |
Hose |
2-79-9 |
9 |
B230101000049 |
4 |
O形圈 |
O-ring |
2-79-10 |
10 |
B230103000300 |
1 |
胶管 |
Hose |
2-79-11 |
11 |
A820205000945 |
1 |
G1-M30接头 |
Connector |
2-79-12 |
12 |
B230101000050 |
1 |
O形圈 |
O-ring |
2-79-13 |
13 |
B230103004055 |
1 |
胶管 |
Hose |
2-79-14 |
14 |
B230103001359 |
1 |
胶管 |
Hose, rubber |
2-79-15 |
15 |
A820205001771 |
2 |
堵头 |
Plug |
2-79-16 |
16 |
10125208 |
1 |
接头 |
Connector |
2-79-17 |
17 |
A820205000947 |
1 |
堵头 |
Plug |
2-79-18 |
18 |
B230103002712 |
1 |
胶管 |
Hose |
2-79-19 |
19 |
A820205000961 |
1 |
G3/8-M18接头 |
Connector |
2-79-20 |
20 |
B210780000024 |
2 |
管接头 |
Connector, pipe |

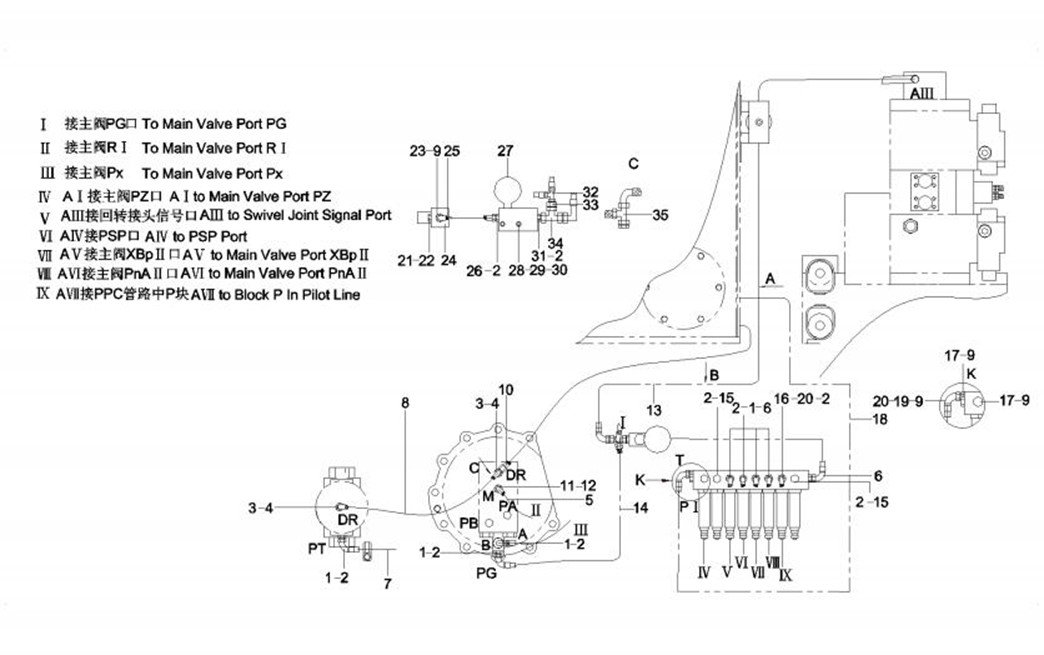

12084567 电磁阀管路 (Lines, solenoid valve) (1/2) |
2-79 |
12084567 电磁阀管路 (Lines, solenoid valve) (2/2) |
2-80 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-81-21 |
21 |
A210204000345 |
2 |
螺钉 |
Screw |
2-81-22 |
22 |
A210405000011 |
2 |
垫圈 |
Washer |
2-81-23 |
23 |
60020079 |
1 |
过滤接头 |
Connector, filter |
2-81-24 |
24 |
B220401000598 |
1 |
阀组 |
Valve GP |
2-81-25 |
25 |
B230103000993 |
1 |
胶管 |
Hose, rubber |
2-81-26 |
26 |
A820205000839 |
1 |
接头 |
Connector |
2-81-27 |
27 |
A220401000455 |
1 |
单向阀块 |
Block, check valve |
2-81-28 |
28 |
A210204000342 |
2 |
螺钉 |
Screw |
2-81-29 |
29 |
A210401000017 |
2 |
垫圈 |
Washer |
2-81-30 |
30 |
A210405000007 |
4 |
垫圈 |
Washer |
2-81-31 |
31 |
60135218 |
1 |
管接头 |
Joint, pipe |
2-81-32 |
32 |
B210780000170 |
1 |
管接头 |
Connector, pipe |
2-81-33 |
33 |
B210780000827 |
1 |
管接头 |
Connector, pipe |
2-81-34 |
34 |
B210780000016 |
1 |
管接头 |
Connector, pipe |
2-81-35 |
35 |
B210780000018 |
1 |
管接头 |
Connector, pipe |
12084567 电磁阀管路 (Lines, solenoid valve) (2/2) |
2-81 |

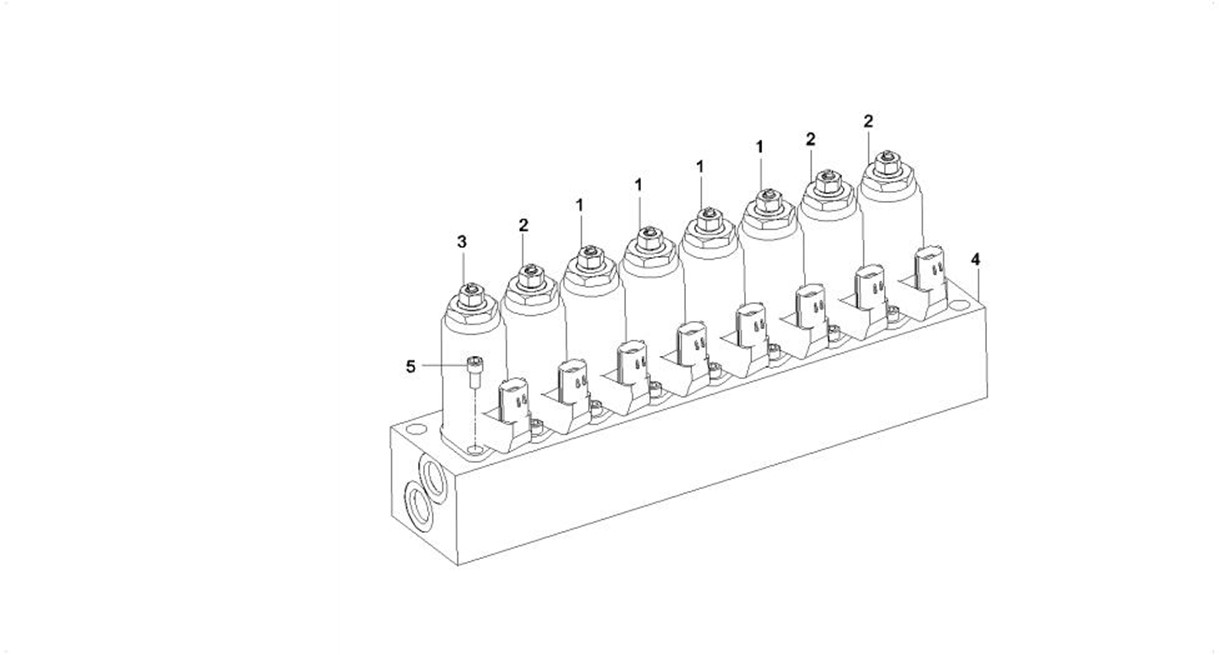

B220401000598 阀组 (Valve GP) |
2-82 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-83-1 |
1 |
60065222 |
4 |
电磁比例减压阀 |
Valve, solenoid, proportional |
2-83-2 |
2 |
60065224 |
3 |
电磁切换阀 |
Valve, solenoid, changeover |
2-83-3 |
3 |
60065225 |
1 |
电磁切换阀 |
Valve, solenoid, changeover |
2-83-4 |
4 |
60071488 |
1 |
阀体 |
Body, valve |
2-83-5 |
5 |
A210204000115 |
16 |
螺钉 |
Screw |
B220401000598 阀组 (Valve GP) |
2-83 |

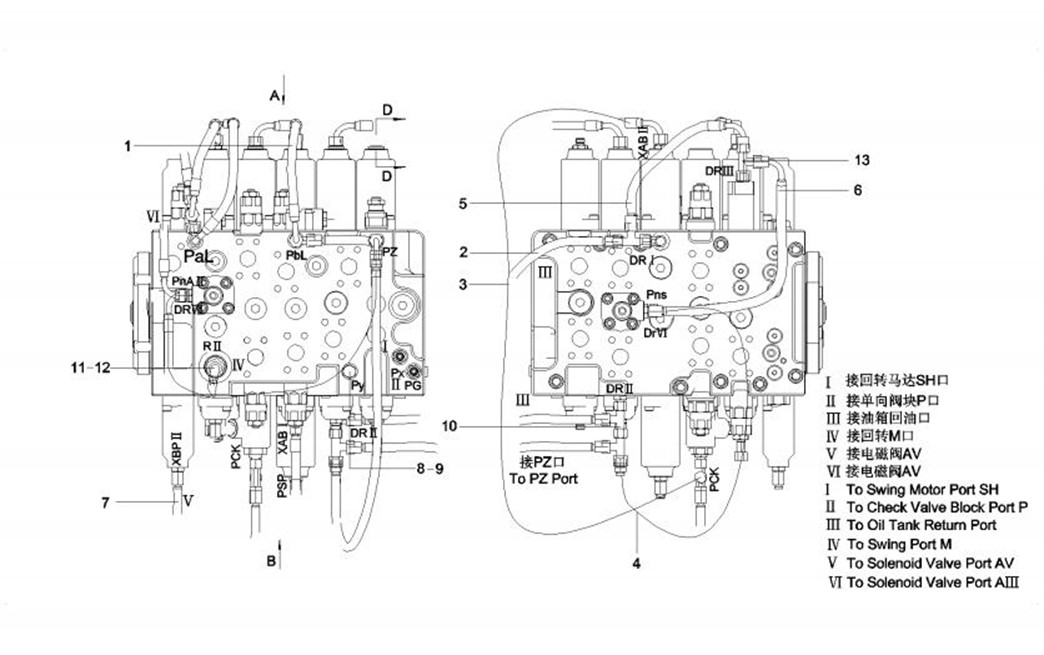

12084539 主阀管路 (Pipeline, main valve) (1/3) |
2-84 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-85-1 |
1 |
21008079 |
4 |
螺钉 |
Bolt |
2-85-2 |
2 |
A210401000001 |
4 |
垫圈 |
Nut |
2-85-3 |
3 |
11457002 |
2 |
板 |
Plate GP |
2-85-4 |
4 |
21020054 |
1 |
胶管 |
Hose |
2-85-5 |
5 |
21053860 |
1 |
胶管 |
Hose |
2-85-6 |
6 |
B230103003295 |
1 |
胶管 |
Hose |
2-85-7 |
7 |
B230103000886 |
1 |
胶管 |
Hose |
2-85-8 |
8 |
A831211120000 |
2 |
胶管 |
Hose, rubber |
2-85-9 |
9 |
B230103003547 |
1 |
胶管 |
Hose, rubber |
2-85-10 |
10 |
B230103001633 |
3 |
胶管 |
Hose |
2-85-11 |
11 |
B210780000418 |
26 |
管接头 |
Connector, pipe |
2-85-12 |
12 |
A820205000946 |
31 |
接头 |
Connector |
2-85-13 |
13 |
B230101000049 |
51 |
O形圈 |
O-ring |
2-85-14 |
14 |
A820205000947 |
12 |
堵头 |
Plug |
2-85-15 |
15 |
B240600000117 |
9 |
负流量压力传感器 |
Sensor, negative flow pressure |
2-85-16 |
16 |
A820205000940 |
14 |
接头 |
Connector |
2-85-17 |
17 |
60020078 |
1 |
过滤接头 |
Connector, filter |
2-85-18 |
18 |
B230103002045 |
1 |
胶管 |
Hose |
2-85-19 |
19 |
B220400000169 |
1 |
三通梭阀 |
Valve, shuttle, tee |
2-85-20 |
20 |
B210780001045 |
2 |
管接头 |
Connector, pipe |
12084539 主阀管路 (Pipeline, main valve) (1/3) |
2-85 |

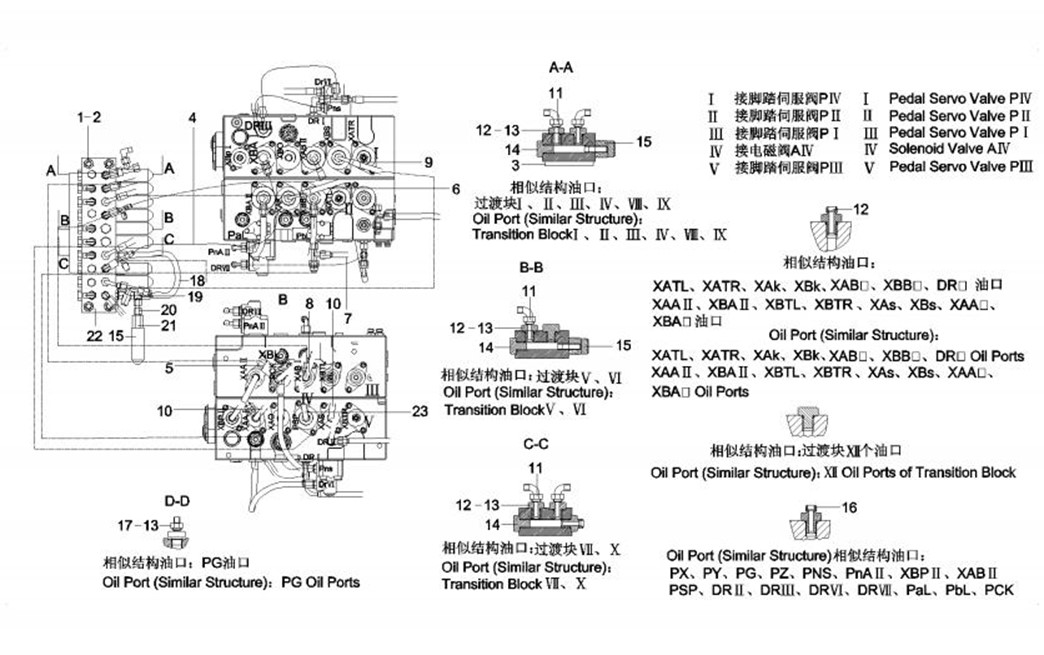

12084539 主阀管路 (Pipeline, main valve) (2/3) |
2-86 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-87-21 |
21 |
A820205001061 |
1 |
负流量传感器接头 |
Coupler, sensor, negative flow |
2-87-22 |
22 |
10077269 |
1 |
过渡块 |
Spacer |
2-87-23 |
23 |
B230103000993 |
1 |
胶管 |
Hose, rubber |
12084539 主阀管路 (Pipeline, main valve) (2/3) |
2-87 |
12084539 主阀管路 (Pipeline, main valve) (3/3) |
2-88 |
