SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 16
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-149-1 |
1 |
A810502017021 |
1 |
工具箱主体 |
Body, toolbox |
2-149-2 |
2 |
A820606030559 |
1 |
缓冲垫 |
Cushion |
2-149-3 |
3 |
11413341 |
1 |
密封条 |
Strip, sealing |
2-149-4 |
4 |
11938430 |
1 |
支杆 |
Rod, bearing |
2-149-5 |
5 |
A210404000009 |
2 |
垫圈 |
Washer |
2-149-6 |
6 |
A210491000007 |
2 |
销 |
Pin |

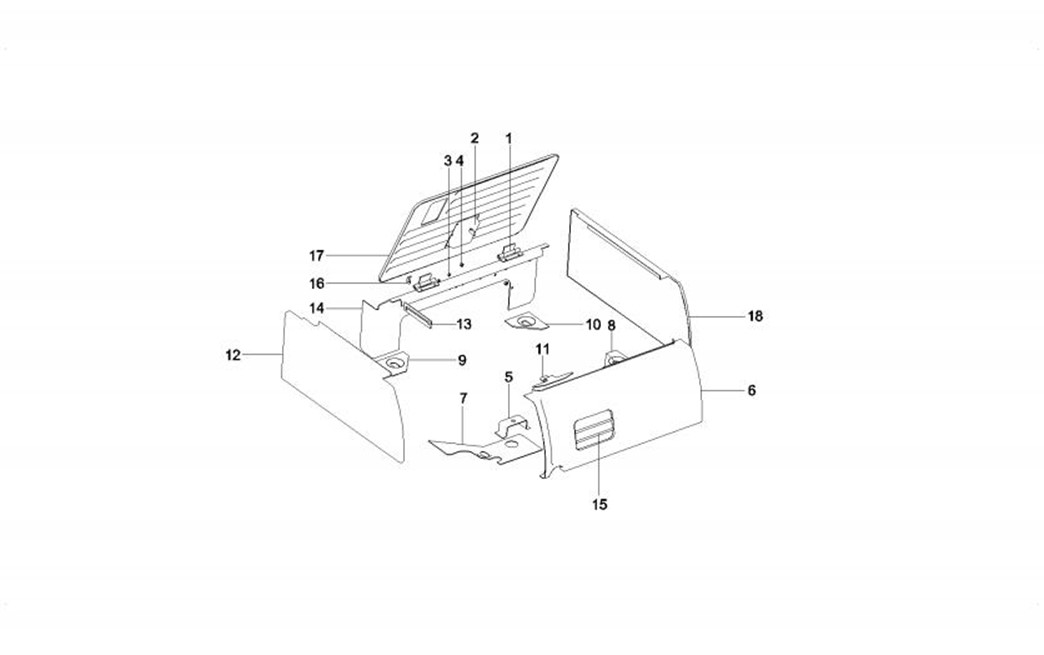

A810502017021 工具箱主体 (Body, toolbox) |
2-150 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-151-1 |
1 |
11415958 |
2 |
电瓶箱铰链 |
Hinge,box,battery |
2-151-2 |
2 |
A222200000012 |
1 |
门锁 |
Lock, door |
2-151-3 |
3 |
A210307000016 |
2 |
螺母 |
Nut |
2-151-4 |
4 |
A210307000012 |
3 |
螺母 |
Nut |
2-151-5 |
5 |
11843906 |
1 |
弯板 |
Bent plate |
2-151-6 |
6 |
A820101315550 |
1 |
面板 |
Panel |
2-151-7 |
7 |
11784858 |
1 |
前外支座 |
Support,external,front |
2-151-8 |
8 |
A820101315654 |
1 |
内支座 |
Inner supporting bearer |
2-151-9 |
9 |
A820101315655 |
1 |
后外支座 |
Rear outer bearer |
2-151-10 |
10 |
11413348 |
1 |
内支座 |
Support,inner |
2-151-11 |
11 |
A820101315587 |
1 |
锁卡 |
Plate – Retaining (Lock) |
2-151-12 |
12 |
A820101315593 |
1 |
外侧板 |
Outer side plate |
2-151-13 |
13 |
A820101315598 |
1 |
支座板 |
Support Abutment Board |
2-151-14 |
14 |
A820101315601 |
1 |
后板 |
Rear board |
2-151-15 |
15 |
A820301014392 |
2 |
防护杆 |
Rod – Protect |
2-151-16 |
16 |
A820101315621 |
1 |
支座 |
Seat – MTG |
2-151-17 |
17 |
A820101315627 |
1 |
工具箱门 |
tooling box door |
2-151-18 |
18 |
A820101315642 |
1 |
内侧板 |
Inner side plate |

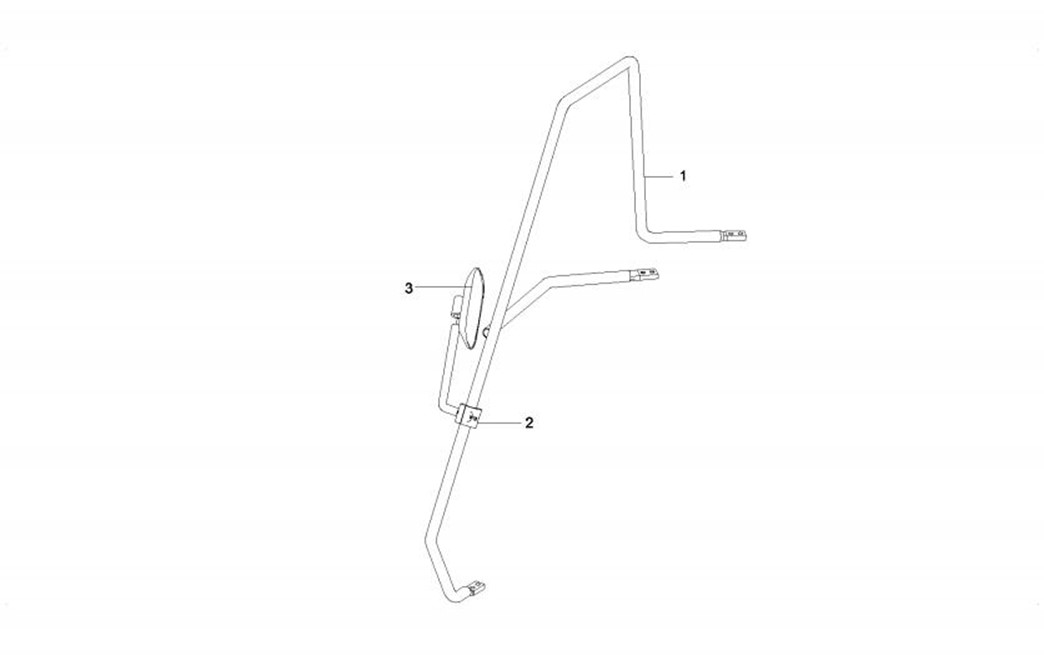

A810502020139 扶手 (Handhold) |
2-152 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-153-1 |
1 |
11475138 |
1 |
扶手主体 |
Handrail |
2-153-2 |
2 |
12046539 |
1 |
右下后视镜支架组件 |
Right lower bearer-rear view mirror |
2-153-3 |
3 |
60126001 |
1 |
后视镜 |
Rearview mirror |

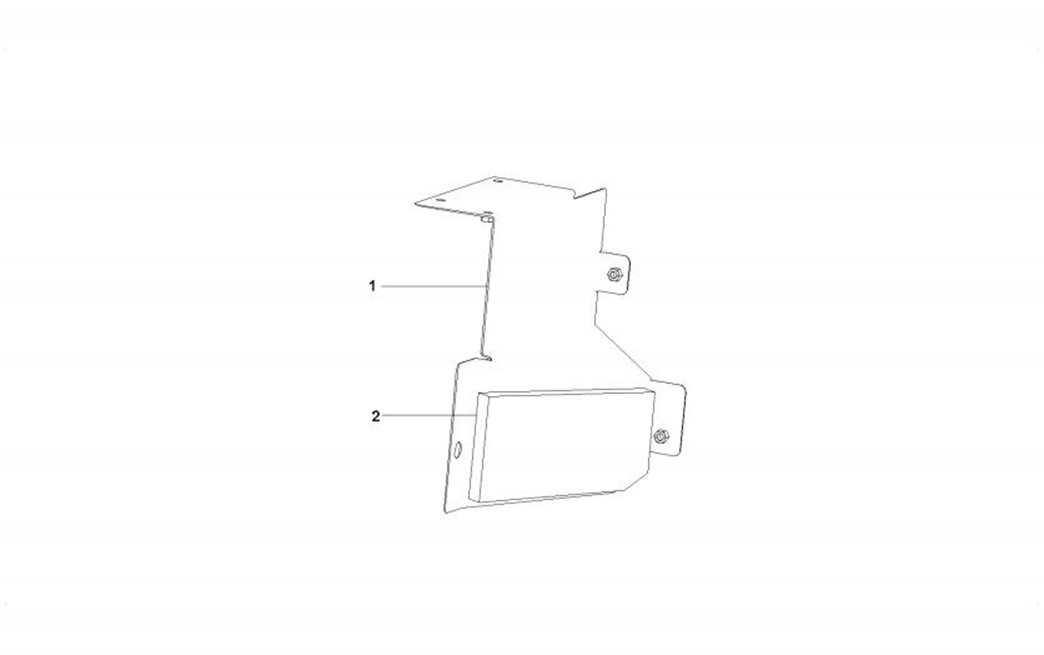

11616300 转角板 (Plate, angle) |
2-154 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-155-1 |
1 |
11562740 |
1 |
转角板 |
Plate, angle |
2-155-2 |
2 |
10220552 |
1 |
海绵 |
Foam |

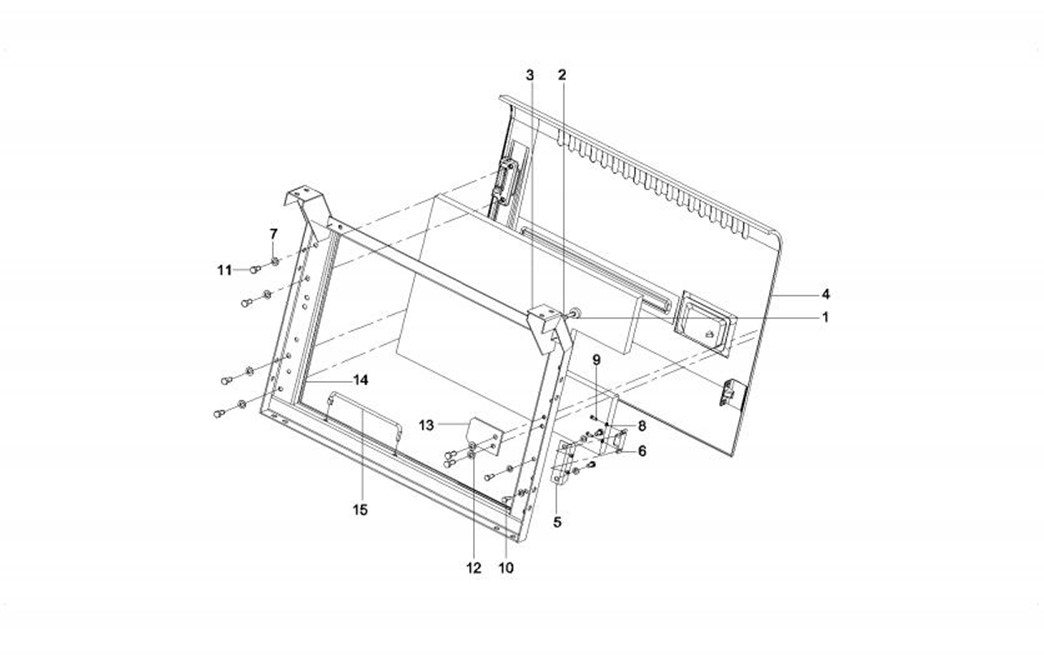

A810502010196 右门总成 (Door GP, right) |
2-156 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-157-1 |
1 |
A810502019056 |
3 |
定位螺钉 |
Setscrew |
2-157-2 |
2 |
A210307000017 |
3 |
螺母 |
Nut |
2-157-3 |
3 |
A810502014031 |
1 |
右门安装架 |
Frame, mounting |
2-157-4 |
4 |
A810502010208 |
1 |
门 |
Door |
2-157-5 |
5 |
A810502015054 |
1 |
固定块 |
Block, fixing |
2-157-6 |
6 |
A820405000009 |
1 |
卡座 |
Seat |
2-157-7 |
7 |
A210404000004 |
6 |
垫圈 |
Washer |
2-157-8 |
8 |
A210405000006 |
2 |
垫圈 |
Washer |
2-157-9 |
9 |
A210111000079 |
2 |
螺栓 |
Bolt |
2-157-10 |
10 |
A210111000036 |
4 |
螺栓 |
Bolt |
2-157-11 |
11 |
A210111000038 |
4 |
螺栓 |
Bolt |
2-157-12 |
12 |
A210405000001 |
2 |
垫圈 |
Washer |
2-157-13 |
13 |
A820101118440 |
1 |
锁卡板 |
Plate, locking |
2-157-14 |
14 |
A820606030378 |
1 |
密封条 |
Strip, sealing |
2-157-15 |
15 |
A820301012423 |
1 |
风钩 |
Catch |

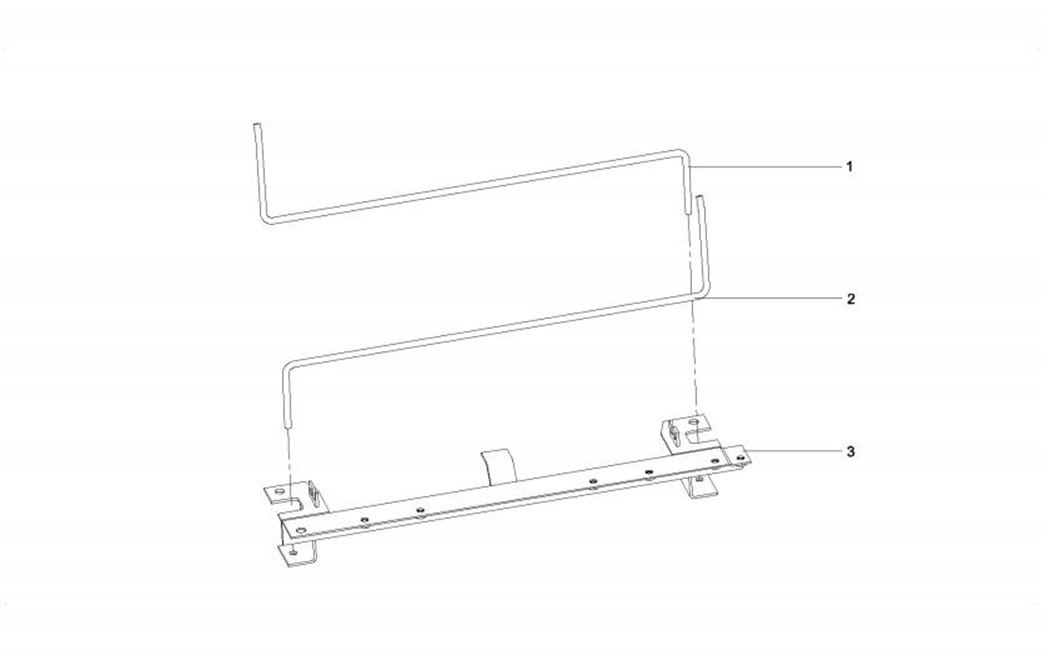

11673416 托架 (Bracket) |
2-158 |
