SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 15
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-129-21 |
21 |
A810502017020 |
1 |
电瓶箱总成 |
Box GP, battery |
2-129-22 |
22 |
A810502020139 |
1 |
扶手 |
Handhold |
2-129-23 |
23 |
A210111000199 |
5 |
螺栓 |
Bolt |
2-129-24 |
24 |
A210405000001 |
17 |
垫圈 |
Washer |
2-129-25 |
25 |
11616300 |
1 |
转角板 |
Plate, angle |
2-129-26 |
26 |
A210111000204 |
2 |
螺栓M12×40GB5783 10.9级 |
Bolt |
2-129-27 |
27 |
A820101210711 |
8 |
垫片 |
Shim |
2-129-28 |
28 |
A820101210712 |
8 |
垫片 |
Shim |
2-129-29 |
29 |
A820101117950 |
1 |
驾驶室底前盖板 |
Coverplate, bottom front, cab |
2-129-30 |
30 |
A820101117949 |
1 |
后中盖板 |
Coverplate, rear middle |
2-129-31 |
31 |
A820101119480 |
1 |
底盖板 |
Coverplate, bottom |
2-129-32 |
32 |
A210111000203 |
4 |
螺栓M12×35GB5783 10.9级 |
Bolt |
2-129-33 |
33 |
A210491000121 |
6 |
垫圈 |
Washer |
2-129-35 |
35 |
A810502015065 |
1 |
撑杆 |
Bar, support |
2-129-36 |
36 |
A820302010101 |
1 |
支杆 |
Rod, bearing |
2-129-37 |
37 |
A210508000009 |
3 |
销轴 |
Roll, pin |
2-129-38 |
38 |
A210491000014 |
3 |
销 |
Pin |
2-129-39 |
39 |
11504680 |
1 |
先导管盖板 |
Coverplate, pilot pipe |
2-129-40 |
40 |
A810502010196 |
1 |
右门总成 |
Door GP, right |
2-129-41 |
41 |
11672633 |
1 |
主泵上隔板 |
Plate, partition |

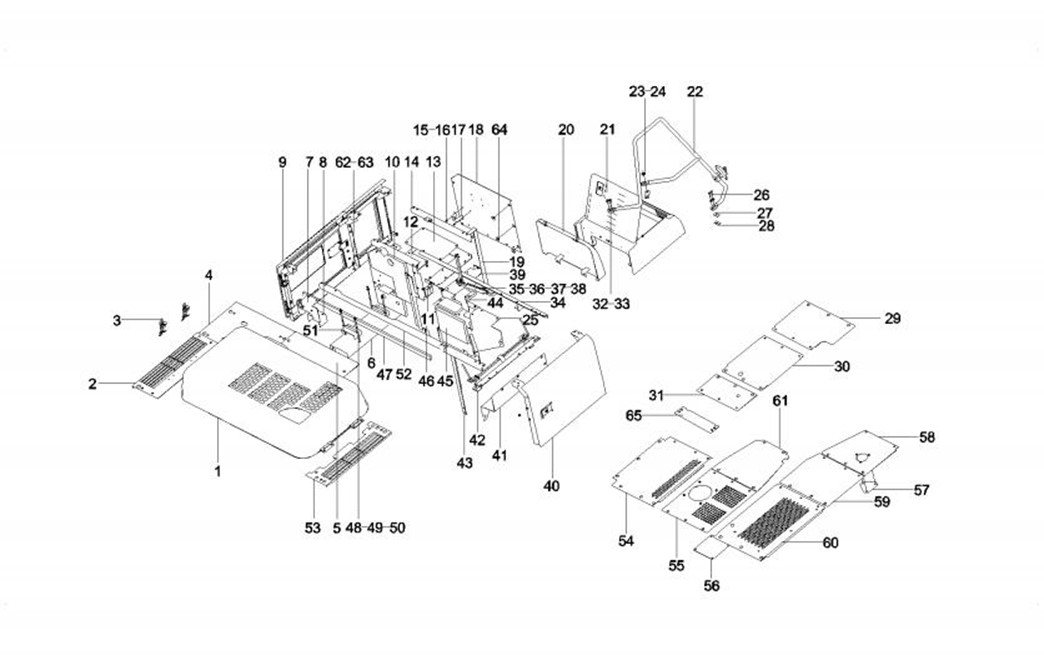

11666315 覆盖件总装 (Cover GP) (2/4) |
2-129 |
11666315 覆盖件总装 (Cover GP) (3/4) |
2-130 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-131-42 |
42 |
11673416 |
1 |
托架 |
Bracket |
2-131-43 |
43 |
A810502015212 |
1 |
右后支架 |
Bracket |
2-131-44 |
44 |
11674016 |
1 |
封板 |
Plate, sealing |
2-131-45 |
45 |
11672684 |
1 |
柴油机右隔板 |
Plate |
2-131-46 |
46 |
A810502015215 |
1 |
柴油机左隔板 |
Plate |
2-131-47 |
47 |
A820699000192 |
1 |
密封板 |
Plate, sealing |
2-131-48 |
48 |
11592968 |
4 |
双头螺柱 |
Stud |
2-131-49 |
49 |
A210307000017 |
4 |
螺母 |
Nut |
2-131-50 |
50 |
A210491000120 |
4 |
垫圈 |
Washer |
2-131-51 |
51 |
11592622 |
2 |
蓄电池支架 |
Bracket, battery |
2-131-52 |
52 |
A810502015206 |
1 |
前支架总成 |
Bracket AS |
2-131-53 |
53 |
11750482 |
1 |
右上后盖板 |
Cover |
2-131-54 |
54 |
11635654 |
1 |
左中底盖板 |
Cover |
2-131-55 |
55 |
11750524 |
1 |
盖 |
Cover |
2-131-56 |
56 |
A820101357570 |
1 |
盖 |
Cover |
2-131-57 |
57 |
10186779 |
1 |
盖板 |
Coverplate |
2-131-58 |
58 |
10723436 |
1 |
燃油箱底盖板总成 |
Cover plate GP, bottom |
2-131-59 |
59 |
10723433 |
1 |
液压油箱底盖板 |
Coverplate, bottom, hydraulic tank |
2-131-60 |
60 |
11749869 |
1 |
右侧底盖板 |
Cover |
2-131-61 |
61 |
10816699 |
1 |
主阀底盖板 |
Coverplate, bottom, main valve |
11666315 覆盖件总装 (Cover GP) (3/4) |
2-131 |
11666315 覆盖件总装 (Cover GP) (4/4) |
2-132 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-133-62 |
62 |
A210111000202 |
138 |
螺栓 |
Bolt |
2-133-63 |
63 |
A210404000004 |
96 |
垫圈 |
Washer |
2-133-64 |
64 |
A820299000383 |
26 |
套 |
Sleeve, spacer |
2-133-65 |
65 |
变更或见其他配置 |
1 |
过渡块盖板 |
Cover, transition block |
11666315 覆盖件总装 (Cover GP) (4/4) |
2-133 |

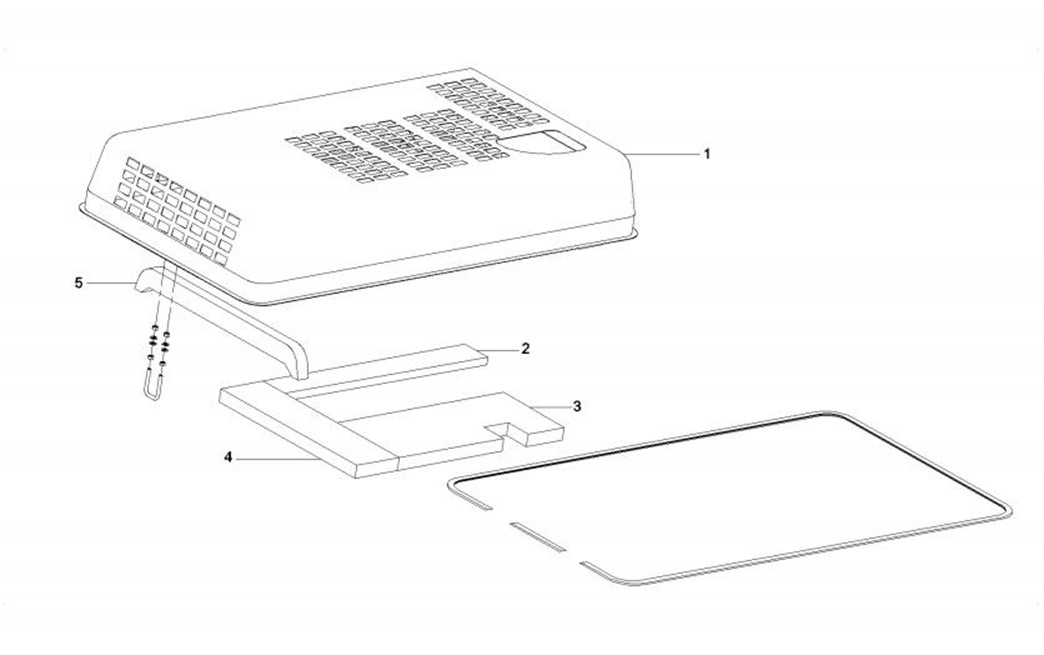

11259933 机顶罩总成 (Engine hood GP) |
2-134 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-135-1 |
1 |
11259937 |
1 |
机顶罩 |
Hood, engine |
2-135-2 |
2 |
A820699000996 |
1 |
吸音海绵 |
Foam |
2-135-3 |
3 |
A190000000010 |
1 |
密封条 |
Strip, sealing |
2-135-4 |
4 |
11260088 |
1 |
吸音海绵 |
Foam |
2-135-5 |
5 |
A820699000973 |
1 |
散热器顶部海绵 |
Foam |
11259933 机顶罩总成 (Engine hood GP) |
2-135 |

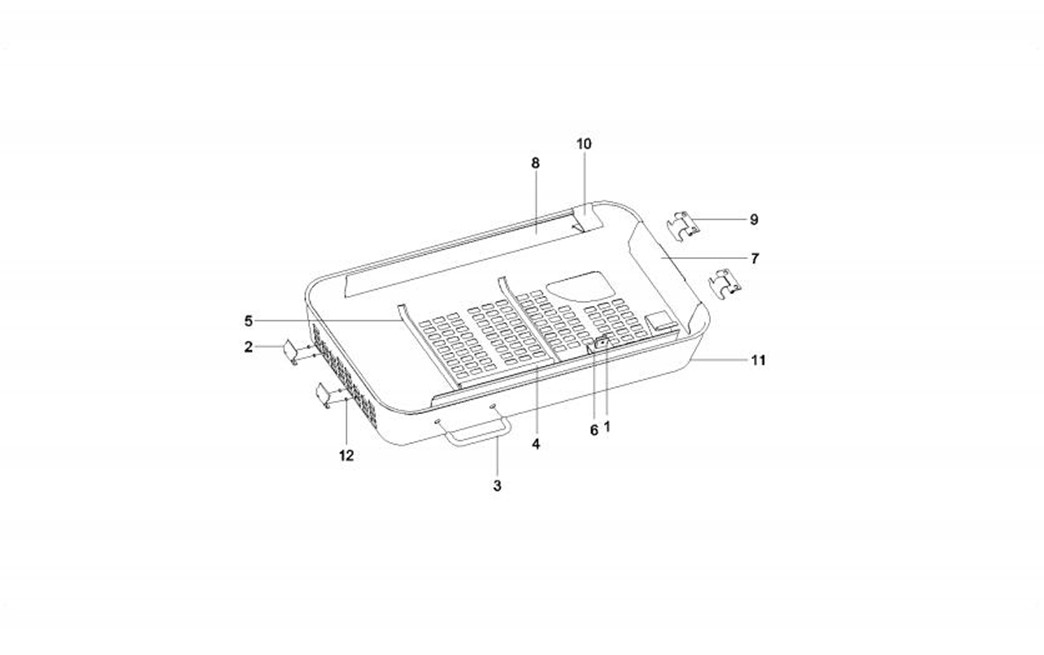

11259937 机顶罩 (Hood, engine) |
2-136 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-137-1 |
1 |
A820101118427 |
1 |
支撑座 |
Seat – Support |
2-137-2 |
2 |
11259936 |
2 |
机罩锁安装座 |
Seat,mounting,engine hood lock |
2-137-3 |
3 |
A820299000447 |
1 |
机罩拉手 |
Handgrip,engine hood |
2-137-4 |
4 |
10239317 |
1 |
加强筋 |
Reinforcement |
2-137-5 |
5 |
10239308 |
2 |
加强筋 |
Reinforcement |
2-137-6 |
6 |
A820101343175 |
1 |
座子 |
Seat |
2-137-7 |
7 |
10447494 |
1 |
后部加强板 |
Plate,reinforcing,rear |
2-137-8 |
8 |
A820101343177 |
2 |
侧面加强板 |
Plate – Reinforcement |
2-137-9 |
9 |
10443508 |
2 |
铰链 |
Hinge |
2-137-10 |
10 |
A820101343174 |
2 |
弹簧托架 |
Bracket – Spring |
2-137-11 |
11 |
11259934 |
1 |
机顶罩壳体 |
Housing,bonnet |
2-137-12 |
12 |
A210307000012 |
4 |
螺母 |
Nut |
11259937 机顶罩 (Hood, engine) |
2-137 |

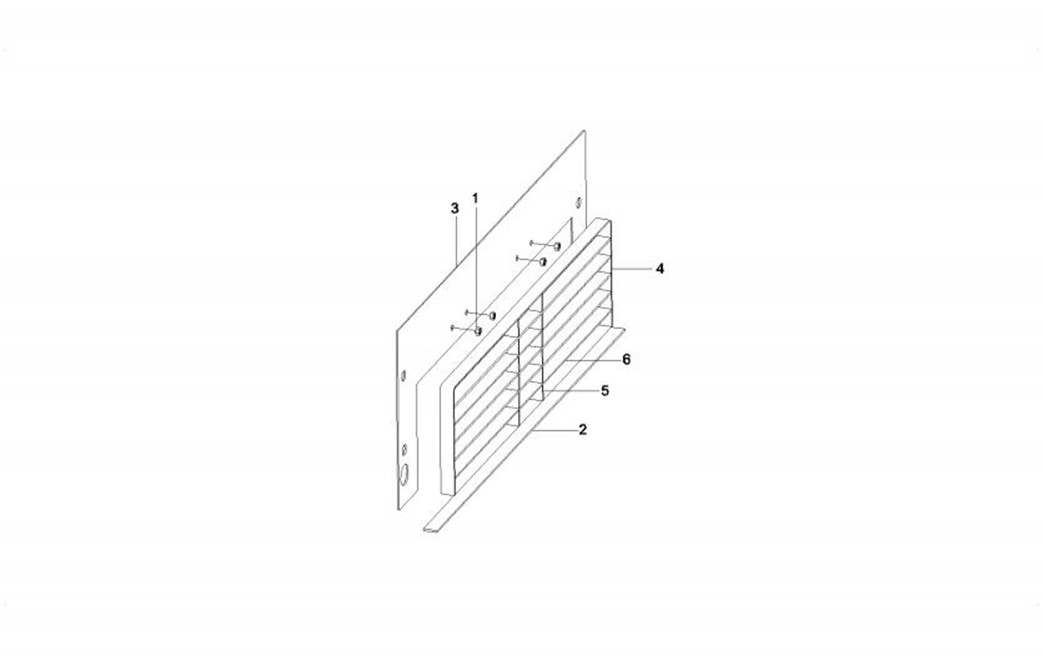

11258988 左上后盖板 (Cover) |
2-138 |
