SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 14
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-119-1 |
1 |
10472124 |
1 |
蒸汽胶管 |
Hose, steam |
2-119-2 |
2 |
A210855000005 |
8 |
喉箍 |
Hoop |
2-119-3 |
3 |
A820205002617 |
1 |
水管变径接头 |
Reduction union, water pipe |
2-119-4 |
4 |
10472128 |
1 |
蒸汽胶管 |
Hose, rubber |
2-119-5 |
5 |
10465536 |
1 |
热水管接头 |
Coupler, hot water pipe |
2-119-6 |
6 |
A210111000199 |
10 |
螺栓 |
Bolt |
2-119-7 |
7 |
A230200000178 |
5 |
线夹 |
Clamp, cord |
2-119-8 |
8 |
A210405000001 |
10 |
垫圈 |
Washer |
2-119-9 |
9 |
A230200000169 |
2 |
线夹 |
Clamp, cord |
2-119-10 |
10 |
60001239 |
1 |
液体胶管 |
Hose, rubber, liquid |
2-119-11 |
11 |
60001237 |
1 |
吸气胶管 |
Hose |
2-119-12 |
12 |
A810505019009 |
1 |
管支夹 |
Clamp, pipe |
2-119-13 |
13 |
A210110000202 |
1 |
螺栓M20×80GB5782 10.9级 |
Bolt |
2-119-14 |
14 |
A210111000208 |
1 |
螺栓M14×40GB5783 10.9级 |
Bolt |
2-119-15 |
15 |
A210444000001 |
1 |
垫圈 |
Washer |
2-119-16 |
16 |
A810505011072 |
1 |
压缩机支架 |
Bracket, compressor |
2-119-17 |
17 |
A210307000029 |
1 |
螺母M20GB6170 10级 |
Nut |
2-119-18 |
18 |
A210204000215 |
3 |
螺钉M10×35GB70.1 10.9级 |
Screw |
2-119-19 |
19 |
A210405000011 |
5 |
垫圈 |
Washer |
2-119-20 |
20 |
10144092 |
1 |
调整座 |
Seat, adjusting |

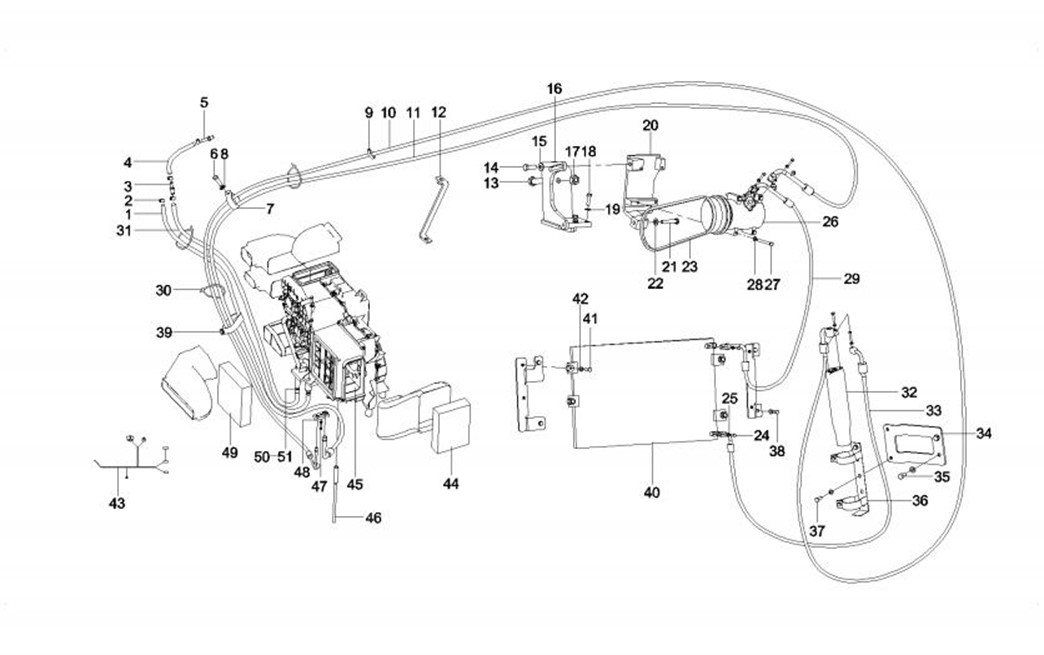

10503360 空调系统 (Air conditioning system) (1/3) |
2-119 |
10503360 空调系统 (Air conditioning system) (2/3) |
2-120 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-121-21 |
21 |
A210111000203 |
1 |
螺栓M12×35GB5783 10.9级 |
Bolt |
2-121-22 |
22 |
A210491000121 |
1 |
垫圈 |
Washer |
2-121-23 |
23 |
A230106000321 |
1 |
V带 |
V-belt |
2-121-24 |
24 |
A210111000082 |
6 |
螺栓 |
Bolt |
2-121-25 |
25 |
A210405000006 |
7 |
垫圈 |
Washer |
2-121-26 |
26 |
B220203000007 |
1 |
压缩机 |
Compressor |
2-121-27 |
27 |
A210108000097 |
4 |
螺栓 |
Bolt |
2-121-28 |
28 |
A210405000007 |
6 |
垫圈 |
Washer |
2-121-29 |
29 |
变更或见其他配置 |
1 |
排气胶管 |
Hose |
2-121-30 |
30 |
A239900000066 |
12 |
尼龙扎带 |
Strap, nylon (black) |
2-121-31 |
31 |
10472127 |
1 |
蒸汽胶管 |
Hose, steam |
2-121-32 |
32 |
B229900005141 |
1 |
储液器 |
Container, liquid storage |
2-121-33 |
33 |
60006026 |
1 |
液体软管 |
Hose, rubber, liquid |
2-121-34 |
34 |
11258696 |
1 |
干燥瓶支架 |
Bracket, drying bottle |
2-121-35 |
35 |
A210111000012 |
2 |
螺栓M10×20GB5783 10.9级 |
Bolt |
2-121-36 |
36 |
A229900008784 |
1 |
储液器支架 |
Support, container, liquid storage |
2-121-37 |
37 |
A210111000343 |
2 |
螺栓 |
Bolt |
2-121-38 |
38 |
A210111000323 |
9 |
螺栓 |
Bolt |
2-121-39 |
39 |
A230200000177 |
3 |
线夹 |
Clamp, cord |
2-121-40 |
40 |
A220700000028 |
1 |
冷凝器总成 |
Condenser AS |
10503360 空调系统 (Air conditioning system) (2/3) |
2-121 |
10503360 空调系统 (Air conditioning system) (3/3) |
2-122 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-123-41 |
41 |
A210111000092 |
4 |
螺栓 |
Bolt |
2-123-42 |
42 |
A210404000005 |
15 |
垫圈 |
Washer |
2-123-43 |
43 |
10473304 |
1 |
空调电气系统 |
Electrical system, air conditioner |
2-123-44 |
44 |
B222100000660 |
1 |
外气过滤器 |
Filter, air, external |
2-123-45 |
45 |
变更或见其他配置 |
1 |
空调单元总成SG443180-932010.9 |
Airconditionerunitassembly |
2-123-46 |
46 |
A229900009481 |
1 |
排水管 |
Pipe, drainage |
2-123-47 |
47 |
A210204000132 |
1 |
螺钉 |
Screw |
2-123-48 |
48 |
B229900005758 |
1 |
管接头 |
Connector, pipe |
2-123-49 |
49 |
B222100000711 |
1 |
内气过滤器 |
Filter, air, inner |
2-123-50 |
50 |
变更或见其他配置 |
2 |
蒸汽胶管 |
Hose, rubber |
2-123-51 |
51 |
变更或见其他配置 |
2 |
水管接头 |
Connector, water pipe |
10503360 空调系统 (Air conditioning system) (3/3) |
2-123 |

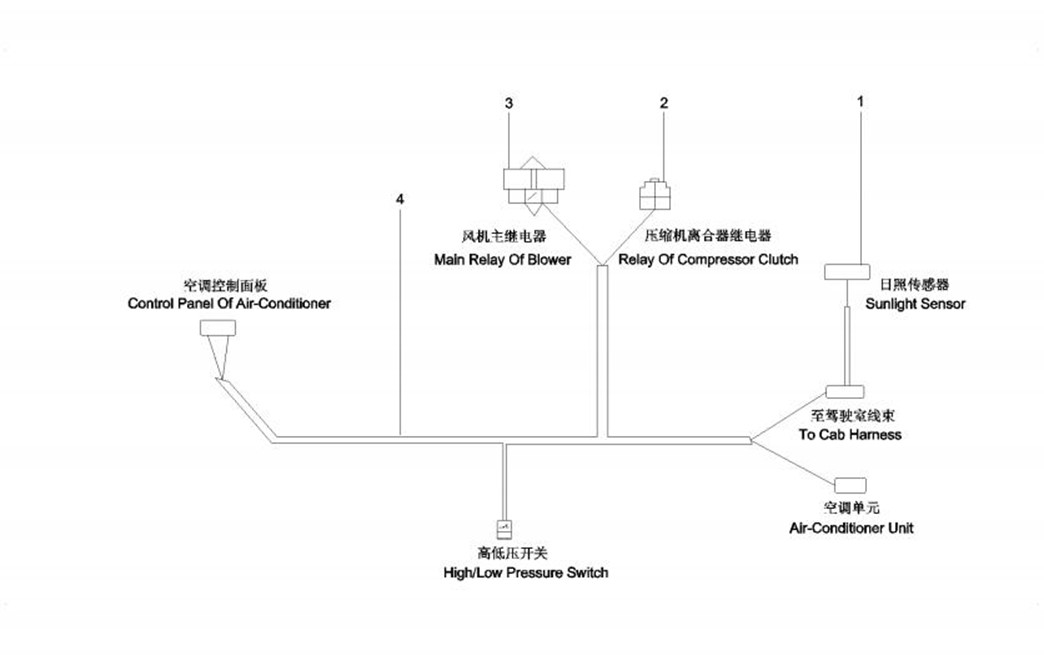

10473304 空调电气系统 (Electrical system, air conditioner) 2-124 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-125-1 |
1 |
B240600000334 |
1 |
日照传感器 |
Sensor, sunlight |
2-125-2 |
2 |
B240700000473 |
1 |
继电器 |
Relay |
2-125-3 |
3 |
B240700000472 |
1 |
继电器 |
Relay |
2-125-4 |
4 |
10448933 |
1 |
空调连接线 |
Wire, connecting, air conditioner |

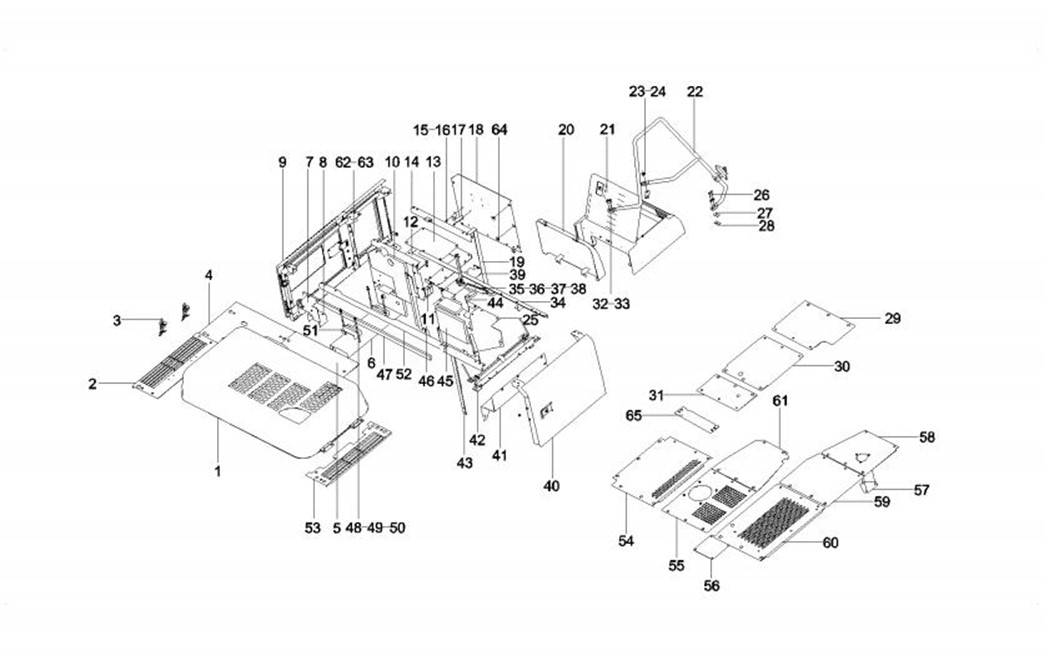

11666315 覆盖件总装 (Cover GP) (1/4) |
2-126 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-127-1 |
1 |
11259933 |
1 |
机顶罩总成 |
Engine hood GP |
2-127-2 |
2 |
11258988 |
1 |
左上后盖板 |
Cover |
2-127-3 |
3 |
A222200000065 |
2 |
门锁 |
Lock, door |
2-127-4 |
4 |
11857832 |
1 |
左前上盖板总成 |
Coverplate AS, upper, front left |
2-127-5 |
5 |
11744894 |
1 |
中盖板 |
Intermediate Cover Plate |
2-127-6 |
6 |
11593615 |
1 |
防水罩 |
Cover, waterproof |
2-127-7 |
7 |
11673003 |
1 |
继电器安装板 |
Plate, mounting, relay |
2-127-8 |
8 |
11673094 |
1 |
启动继电器护罩 |
Cover, start relay |
2-127-9 |
9 |
11597551 |
1 |
左门总成 |
Door GP, left |
2-127-10 |
10 |
11991539 |
1 |
空滤隔板 |
Air Cleaner Clapboard |
2-127-11 |
11 |
11648791 |
1 |
撑板 |
Plate, supporting |
2-127-12 |
12 |
变更或见其他配置 |
1 |
盖板 |
Cover |
2-127-13 |
13 |
11648765 |
1 |
先导管检修板 |
Access door, pilot pipe |
2-127-14 |
14 |
A810502015217 |
1 |
左前连杆 |
Rod, connecting |
2-127-15 |
15 |
A210210000019 |
2 |
螺钉 |
Screw |
2-127-16 |
16 |
A210405000007 |
2 |
垫圈 |
Washer |
2-127-17 |
17 |
A820101216763 |
1 |
检修灯安装支架零件图 |
Parts book, mounting bracket, |
2-127-18 |
18 |
11503790 |
1 |
左前隔板总成 |
Partition AS, front, left |
2-127-19 |
19 |
A810502015051 |
1 |
左前支座 |
Support, front, left |
2-127-20 |
20 |
A810502990126 |
1 |
装饰盖 |
Cover, ornament |
11666315 覆盖件总装 (Cover GP) (1/4) |
2-127 |
11666315 覆盖件总装 (Cover GP) (2/4) |
2-128 |
