SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-23-1 |
1 |
60038770 |
1 |
O形圈 |
O-ring |
3-23-2 |
2 |
60038771 |
1 |
O形圈 |
O-ring |
3-23-3 |
3 |
60038129 |
1 |
滚珠轴承 |
Bearing, ball |
3-23-4 |
4 |
60038123 |
1 |
滚针轴承 |
Bearing, needle |
3-23-5 |
5 |
60038030 |
2 |
支点 |
Point, supporting |
3-23-6 |
6 |
60038582 |
4 |
平行销 |
Pin |
3-23-7 |
7 |
60038220 |
1 |
弹簧 |
Spring |
3-23-8 |
8 |
60038689 |
9 |
柱塞 |
Plunger |
3-23-9 |
9 |
60037991 |
9 |
滑靴 |
Slipper |
3-23-10 |
10 |
60062355 |
1 |
缸体 |
Block, cylinder |
3-23-11 |
11 |
60037939 |
1 |
保持板 |
Plate, retaining |
3-23-12 |
12 |
60038022 |
1 |
推力球 |
Ball, thrust |
3-23-13 |
13 |
60038328 |
2 |
垫圈 |
Washer |
3-23-14 |
14 |
60038004 |
1 |
卡圈 |
Ring, retainer |
3-23-15 |
15 |
60038222 |
1 |
弹簧 |
Spring |
3-23-16 |
16 |
A210416000037 |
1 |
挡圈 |
Ring, retainer |
3-23-17 |
17 |
60062350 |
5 |
针轮 |
Wheel, pin |
3-23-18 |
18 |
60038688 |
1 |
柱塞 |
Plunger |
3-23-19 |
19 |
60062356 |
1 |
壳体 |
Housing |
3-23-20 |
20 |
60038673 |
1 |
轴 |
Shaft |

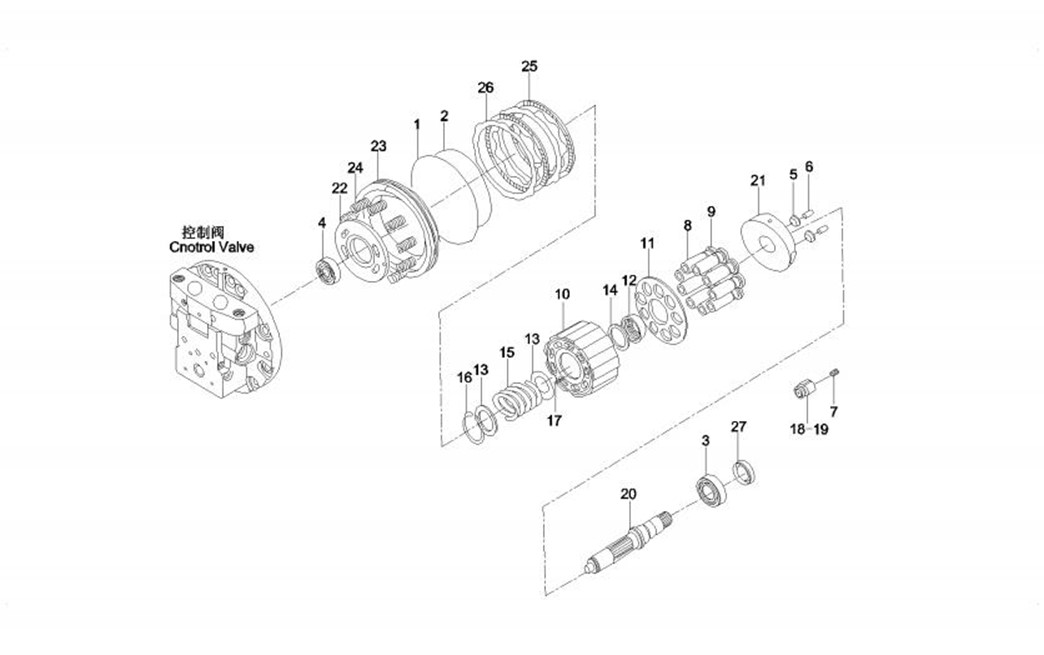

60181099 液压马达 (HYDRAULIC MOTOR ASSEMBLY) (1/4) |
3-23 |
60181099 液压马达 (HYDRAULIC MOTOR ASSEMBLY) (2/4) |
3-24 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-25-21 |
21 |
60038622 |
1 |
斜盘 |
Plate, swash |
3-25-22 |
22 |
60062348 |
1 |
配油盘 |
Tray, oil distribution |
3-25-23 |
23 |
60038393 |
1 |
活塞 |
Piston |
3-25-24 |
24 |
60038224 |
12 |
弹簧 |
Spring |
3-25-25 |
25 |
60038037 |
2 |
制动片 |
Arrester |
3-25-26 |
26 |
60038017 |
2 |
配合板 |
Plate, fitting |
3-25-27 |
27 |
60038867 |
1 |
油封 |
Seal, oil |
60181099 液压马达 (HYDRAULIC MOTOR ASSEMBLY) (2/4) |
3-25 |
60181099 液压马达 (HYDRAULIC MOTOR ASSEMBLY) (3/4) |
3-26 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-27-1 |
1 |
60038062 |
2 |
阀 |
Valve |
3-27-2 |
2 |
60038067 |
2 |
阀套 |
Sleeve, valve |
3-27-3 |
3 |
60038268 |
2 |
弹簧座 |
Seat, spring |
3-27-4 |
4 |
60038496 |
2 |
螺塞 |
Plug, screw |
3-27-5 |
5 |
60062353 |
2 |
垫片 |
Shim |
3-27-6 |
6 |
60038223 |
2 |
弹簧 |
Spring |
3-27-7 |
7 |
60038800 |
2 |
O形圈 |
O-ring |
3-27-8 |
8 |
60038802 |
2 |
O形圈 |
O-ring |
3-27-9 |
9 |
60038504 |
4 |
螺塞 |
Plug, screw |
3-27-10 |
10 |
60085364 |
4 |
备用挡圈 |
Ring, retaining |
3-27-11 |
11 |
60038804 |
2 |
O形圈 |
O-ring |
3-27-12 |
12 |
60062358 |
2 |
活塞油封 |
Seal, oil, piston |
3-27-13 |
13 |
60038345 |
1 |
端面法兰 |
Flange, end face |
3-27-14 |
14 |
60038077 |
1 |
阀芯 |
Spool, valve |
3-27-15 |
15 |
60039350 |
1 |
活塞 |
Piston |
3-27-16 |
16 |
60038488 |
2 |
螺塞 |
Plug, screw |
3-27-17 |
17 |
60062349 |
2 |
塞子 |
Plug |
3-27-18 |
18 |
60038489 |
2 |
螺塞 |
Plug, screw |
3-27-19 |
19 |
60038061 |
2 |
阀 |
Valve |
3-27-20 |
20 |
60038210 |
2 |
弹簧 |
Spring |
60181099 液压马达 (HYDRAULIC MOTOR ASSEMBLY) (3/4) |
3-27 |
60181099 液压马达 (HYDRAULIC MOTOR ASSEMBLY) (4/4) |
3-28 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-29-21 |
21 |
60038211 |
2 |
弹簧 |
Spring |
3-29-22 |
22 |
60038805 |
2 |
O形圈 |
O-ring |
3-29-23 |
23 |
60038803 |
2 |
O形圈 |
O-ring |
3-29-24 |
24 |
60038503 |
4 |
螺塞 |
Plug, screw |
3-29-25 |
25 |
60062346 |
2 |
堵 |
Plug |
3-29-26 |
26 |
60038502 |
8 |
螺塞 |
Plug, screw |
3-29-27 |
27 |
60062354 |
1 |
定位销 |
Dowel |
3-29-28 |
28 |
60038495 |
5 |
螺塞 |
Plug, screw |
3-29-29 |
29 |
60038798 |
2 |
O形圈 |
O-ring |
3-29-30 |
30 |
60038799 |
2 |
O形圈 |
O-ring |
3-29-31 |
31 |
60038078 |
1 |
阀芯 |
Spool, valve |
3-29-32 |
32 |
60038225 |
1 |
弹簧 |
Spring |
3-29-33 |
33 |
60038042 |
2 |
钢球 |
Ball, steel |
3-29-34 |
34 |
60062352 |
2 |
内六角螺栓 |
Filter |
3-29-35 |
35 |
60062347 |
2 |
堵 |
Plug |
3-29-36 |
36 |
60038497 |
2 |
螺塞 |
Plug, screw |
3-29-37 |
37 |
60038807 |
2 |
O形圈 |
O-ring |
3-29-38 |
38 |
60038808 |
4 |
O形圈 |
O-ring |
3-29-39 |
39 |
60038043 |
2 |
钢球 |
Ball, steel |
3-29-40 |
40 |
60038544 |
1 |
铭牌 |
Nameplate |

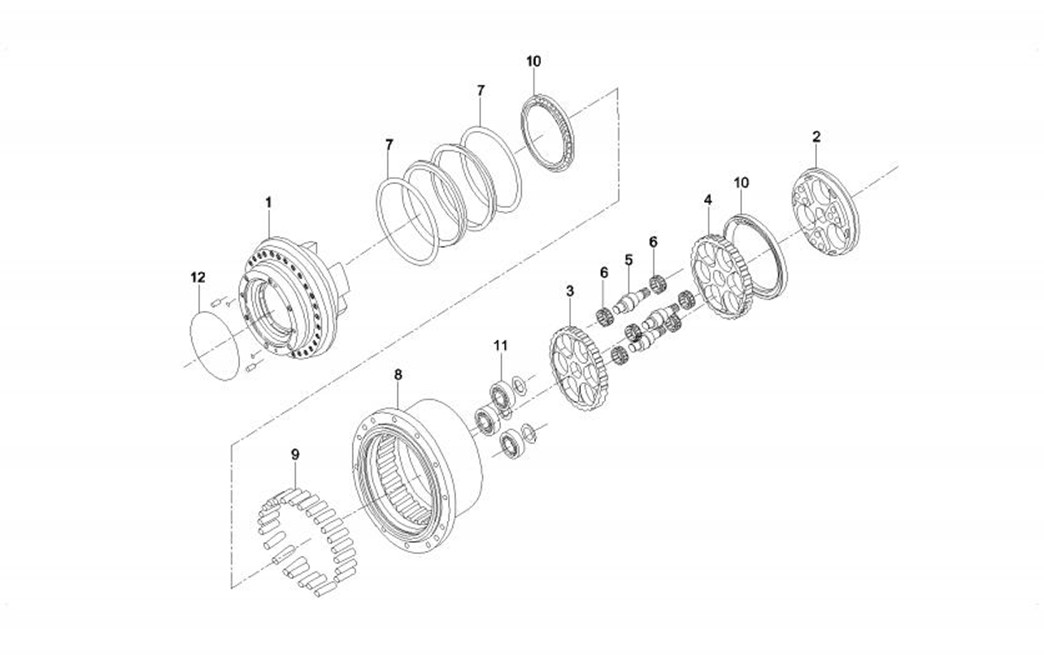

60181098 减速机 (REDUCTION GEAR) (1/2) |
3-30 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-31-1 |
1 |
60038470 |
3 |
螺钉 |
Bolt |
3-31-2 |
2 |
60038581 |
6 |
平销 |
Pin |
3-31-3 |
3 |
60038291 |
3 |
挡圈 |
Ring, retaining |
3-31-4 |
4 |
60037975 |
6 |
隔片 |
Spacer |
3-31-5 |
5 |
60038044 |
1 |
钢球 |
Ball, steel |
3-31-6 |
6 |
60039305 |
3 |
驱动齿轮 |
Gear, drive |
3-31-7 |
7 |
60039306 |
1 |
输入齿轮 |
Gear, input |
3-31-8 |
8 |
60038346 |
1 |
法兰 |
Flange |
3-31-9 |
9 |
60037976 |
3 |
隔片 |
Spacer |
3-31-10 |
10 |
60038875 |
1 |
联接器 |
Coupler |
3-31-11 |
11 |
A210416000025 |
3 |
挡圈 |
Ring, retainer |
3-31-12 |
12 |
A210416000041 |
3 |
挡圈 |
Ring, retainer |
3-31-13 |
13 |
60038806 |
1 |
O形圈 |
O-ring |
3-31-14 |
14 |
60038801 |
7 |
O形圈 |
O-ring |
3-31-15 |
15 |
24002206 |
12 |
螺钉 |
Bolt |

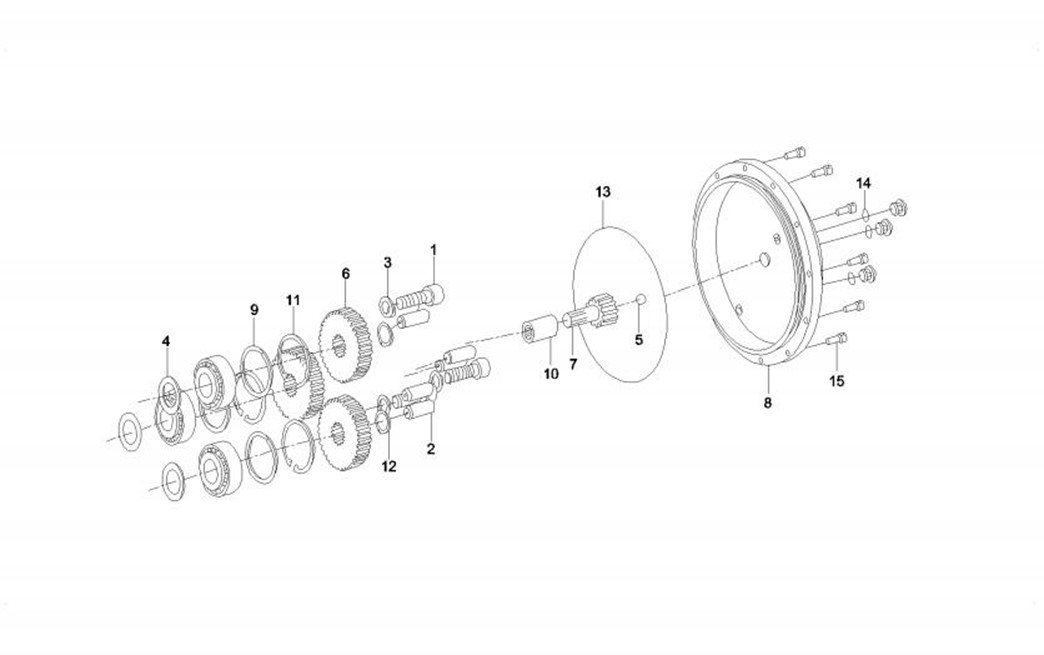

60181098 减速机 (REDUCTION GEAR) (2/2) |
3-32 |
