SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 25
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-33-1 |
1 |
60039407 |
1 |
轴 |
Shaft |
3-33-2 |
2 |
60039337 |
1 |
法兰 |
Flange |
3-33-3 |
3 |
60038145 |
1 |
太阳轮 |
Gear, sun |
3-33-4 |
4 |
60038146 |
1 |
太阳轮 |
Gear, sun |
3-33-5 |
5 |
60038588 |
3 |
曲轴 |
Crankshaft |
3-33-6 |
6 |
60038122 |
6 |
滚针轴承 |
Bearing, needle |
3-33-7 |
7 |
60062357 |
2 |
浮动油封 |
Seal, oil |
3-33-8 |
8 |
60038437 |
1 |
壳体 |
Housing |
3-33-9 |
9 |
60038615 |
24 |
销 |
Pin |
3-33-10 |
10 |
60062351 |
2 |
轴承 |
Bearing |
3-33-11 |
11 |
60038121 |
6 |
滚针轴承 |
Bearing, needle |
3-33-12 |
12 |
60038797 |
1 |
O形圈 |
O-ring |

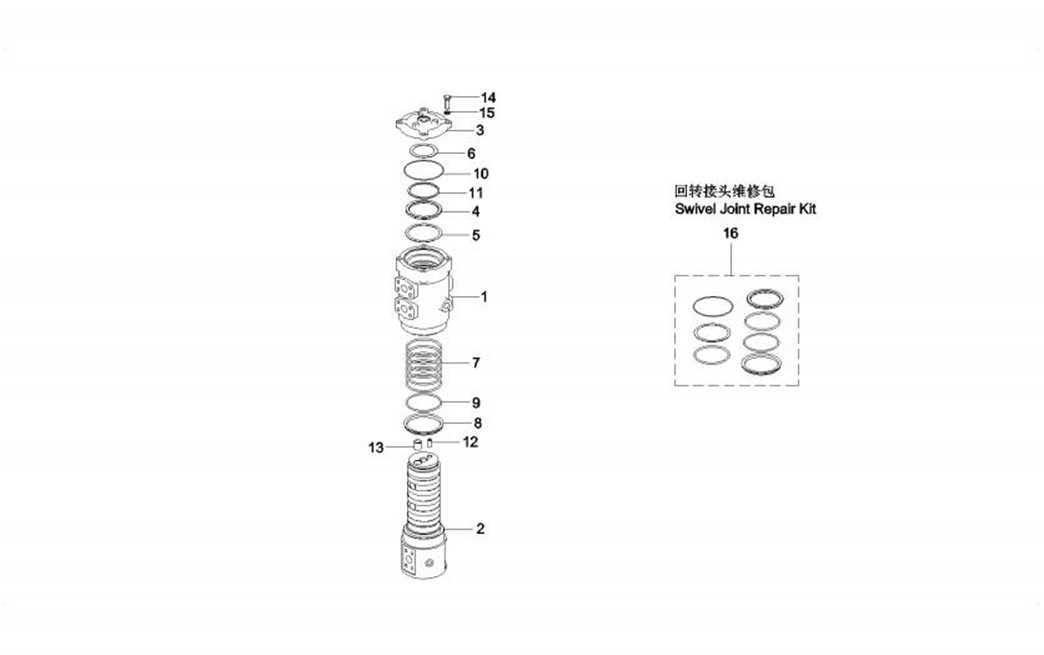

A229900001758 回转接头 (Joint, swivel) |
3-34 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-35-1 |
1 |
60008458 |
1 |
回转体 |
Body, swivel joint |
3-35-2 |
2 |
60008618 |
1 |
回转轴 |
Shaft, swivel joint |
3-35-3 |
3 |
60008457 |
1 |
盖 |
Cover |
3-35-4 |
4 |
60008619 |
1 |
隔套 |
Sleeve, spacer |
3-35-5 |
5 |
60008620 |
1 |
垫片 |
Shim |
3-35-6 |
6 |
60008621 |
1 |
垫片 |
Shim |
3-35-7 |
7 |
60008829 |
6 |
旋转密封 |
Seal, rotary |
3-35-8 |
8 |
60008830 |
1 |
防尘圈 |
Ring, dust |
3-35-9 |
9 |
60008687 |
1 |
O形圈 |
O-ring |
3-35-10 |
10 |
60008688 |
1 |
O形圈 |
O-ring |
3-35-11 |
11 |
60008831 |
1 |
挡圈 |
Ring, retaining |
3-35-12 |
12 |
A880801040009 |
1 |
螺堵 |
Plug |
3-35-13 |
13 |
60008887 |
4 |
螺堵 |
Plug |
3-35-14 |
14 |
A210110000188 |
4 |
螺栓 |
Bolt |
3-35-15 |
15 |
A210401000023 |
4 |
垫圈 |
Washer |
3-35-16 |
16 |
A260409000416 |
1 |
回转接头维修包 |
Repair kit,slewing connector |

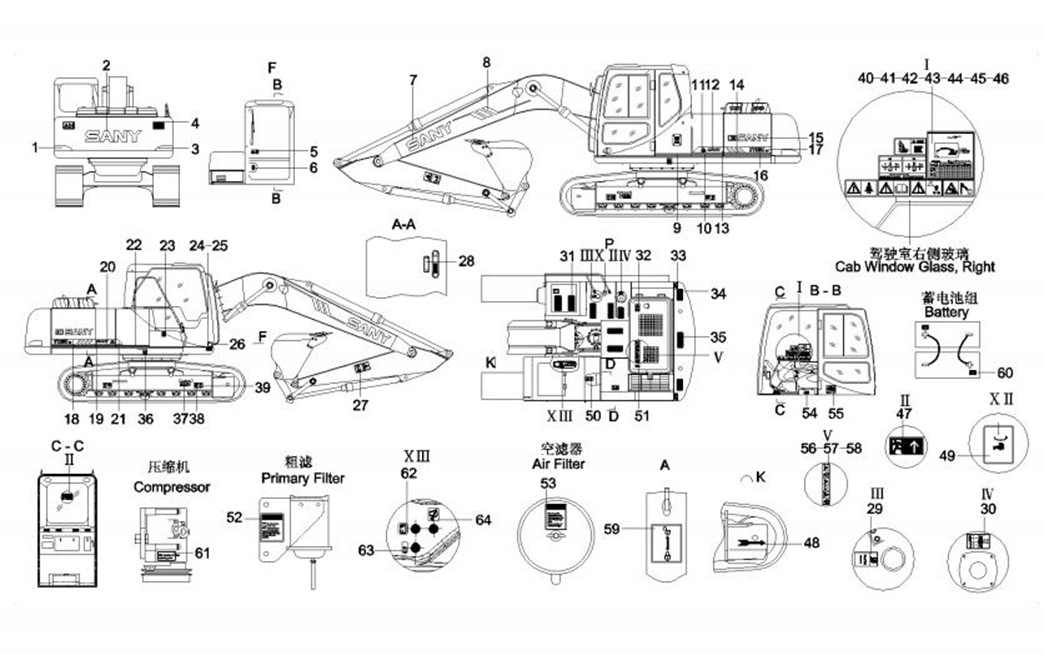

12255498 涂装 (Painting) (1/4) |
4-2 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-3-1 |
1 |
11471948 |
1 |
配重反光膜 |
Film, reflective, counterweight |
4-3-2 |
2 |
A820699000786 |
1 |
配重贴花 |
Decal, counterweight |
4-3-3 |
3 |
11471950 |
1 |
配重反光膜 |
Film, reflective, counterweight |
4-3-4 |
4 |
A820699001016 |
2 |
配重警示牌 |
Decal, warning, counterweight |
4-3-5 |
5 |
A820699001019 |
1 |
前窗锁紧警示牌 |
Decal, warning, front window |
4-3-6 |
6 |
11312946 |
1 |
保险盒指示牌 |
Label, instruction, fuse box |
4-3-7 |
7 |
A820699000747 |
2 |
动臂贴花 |
Decal, boom |
4-3-8 |
8 |
10220811 |
2 |
动臂两侧贴花 |
Decal, boom, side |
4-3-9 |
9 |
10220816 |
1 |
机身左侧前部条贴花 |
Decal, left front, strip |
4-3-10 |
10 |
10220831 |
1 |
机身左侧中部条贴花 |
Decal, left middle, strip |
4-3-11 |
11 |
10220833 |
2 |
三一VI标志 |
Decal, SANY logo |
4-3-12 |
12 |
10232562 |
2 |
机身三一贴花 |
Decal, sany logo |
4-3-13 |
13 |
10220818 |
1 |
机身左侧前贴花 |
Decal, left side, machine body |
4-3-14 |
14 |
10220817 |
2 |
机身右侧前部条贴花 |
Decal, right, front |
4-3-15 |
15 |
A820603000251 |
2 |
配重文字 |
Decal, counterweight |
4-3-16 |
16 |
12255095 |
2 |
机器型号贴花 |
Decal, machine model |
4-3-17 |
17 |
10220815 |
1 |
机身左侧后贴花 |
Decal, left rear, machine body |
4-3-18 |
18 |
10220820 |
1 |
机身右侧后贴花 |
Decal, right, rear |
4-3-19 |
19 |
10220832 |
1 |
机身右侧中贴花 |
Decal, right, middle |
4-3-20 |
20 |
10220819 |
1 |
机身右侧中部条贴花 |
Decal, right middle, strip |
12255498 涂装 (Painting) (2/4) |
4-4 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-5-21 |
21 |
10220830 |
1 |
机身右侧前贴花 |
Decal, right, front |
4-5-22 |
22 |
10220814 |
1 |
机身侧后部条状贴花 |
Decal, strip, side rear |
4-5-23 |
23 |
11491612 |
1 |
蓄电池警示牌 |
Decal, warning, battery |
4-5-24 |
24 |
A210510000007 |
4 |
铆钉 |
Rivet |
4-5-25 |
25 |
11491352 |
1 |
出口机铭牌 |
Nameplate |
4-5-26 |
26 |
A820699001107 |
1 |
噪音标志 |
Label, noise |
4-5-27 |
27 |
A820601990963 |
2 |
斗杆警示牌 |
Decal, warning, arm |
4-5-28 |
28 |
A820601990928 |
1 |
油位标签 |
Label, oil level |
4-5-29 |
29 |
11491044 |
1 |
燃油箱标识牌 |
Decal, fuel tank |
4-5-30 |
30 |
11318885 |
1 |
液压油箱指示牌 |
Label, instruction, hydraulic tank |
4-5-31 |
31 |
10829298 |
2 |
宽防滑贴 |
Anti-skid, wide |
4-5-32 |
32 |
A820101050798 |
1 |
烫手警示标牌 |
Mark, warning, hand burning |
4-5-33 |
33 |
A820601990926 |
3 |
防跌落警示牌 |
Decal, warning, falling |
4-5-34 |
34 |
A820699000370 |
3 |
短防滑贴 |
Anti-skid, short |
4-5-35 |
35 |
A820699000369 |
5 |
长防滑贴 |
Anti-skid, long |
4-5-36 |
36 |
12033801 |
2 |
重心标牌 |
Decal, center of gravity |
4-5-37 |
37 |
11316585 |
2 |
黄油嘴防喷溅警示牌 |
Decal, warning, anti-spray |
4-5-38 |
38 |
A820601990934 |
4 |
装运固定点标志 |
Decal, tie-down, shipment |
4-5-39 |
39 |
A820101990552 |
4 |
吊钩点标示图 |
Label, lifting point |
4-5-40 |
40 |
11464425 |
1 |
查阅说明书警示牌 |
Label, warning, READ MANUAL |
12255498 涂装 (Painting) (2/4) |
4-5 |
12255498 涂装 (Painting) (3/4) |
4-6 |
