SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 26
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-7-41 |
41 |
11316012 |
1 |
操纵标示图 |
Label, instruction, operation |
4-7-42 |
42 |
12255230 |
1 |
提升能力表 |
Table, lifting, capacity |
4-7-43 |
43 |
11464432 |
1 |
高压回避警示牌 |
Decal, warning, high-voltage |
4-7-44 |
44 |
11464441 |
1 |
钥匙断电警示牌 |
Decal, warning, power-off |
4-7-45 |
45 |
11312914 |
1 |
安全带警示牌 |
Decal |
4-7-46 |
46 |
11491559 |
1 |
防铲斗碰撞警示牌 |
Decal, warning, bucket collision |
4-7-47 |
47 |
A820601990969 |
1 |
安全出口标志 |
Label, emergency exit |
4-7-48 |
48 |
12057746 |
2 |
前进方向标志 |
Decal, instruction, forward |
4-7-49 |
49 |
A820601990929 |
1 |
油箱放水标识 |
Label, drain, fuel tank |
4-7-50 |
50 |
11323371 |
1 |
严禁坐人警示牌 |
Decal, warning, no-sitting |
4-7-51 |
51 |
A820601990973 |
1 |
机顶罩警示牌 |
Decal, warning, engine hood |
4-7-52 |
52 |
11344533 |
1 |
油水分离器放水标识 |
Decal, drain, water separator |
4-7-53 |
53 |
11316604 |
1 |
空滤器警示牌 |
Decal, warning, air cleaner |
4-7-54 |
54 |
11322982 |
1 |
座椅调节指示牌 |
Decal, instruction, seat adjustment |
4-7-55 |
55 |
11491615 |
1 |
润滑图表 |
Graph, lubrication |
4-7-56 |
56 |
11316054 |
1 |
风扇打手警示牌 |
Decal, warning, fan |
4-7-57 |
57 |
11316966 |
1 |
皮带安全警示牌 |
Decal, warning, belt safety |
4-7-58 |
58 |
11491602 |
1 |
防喷溅警示牌 |
Decal, warning, anti-spray |
4-7-59 |
59 |
11316630 |
1 |
开锁标识牌 |
Label, UNLOCK |
4-7-60 |
60 |
A820601991045 |
1 |
电源断开开关标志 |
Label, power OFF switch |

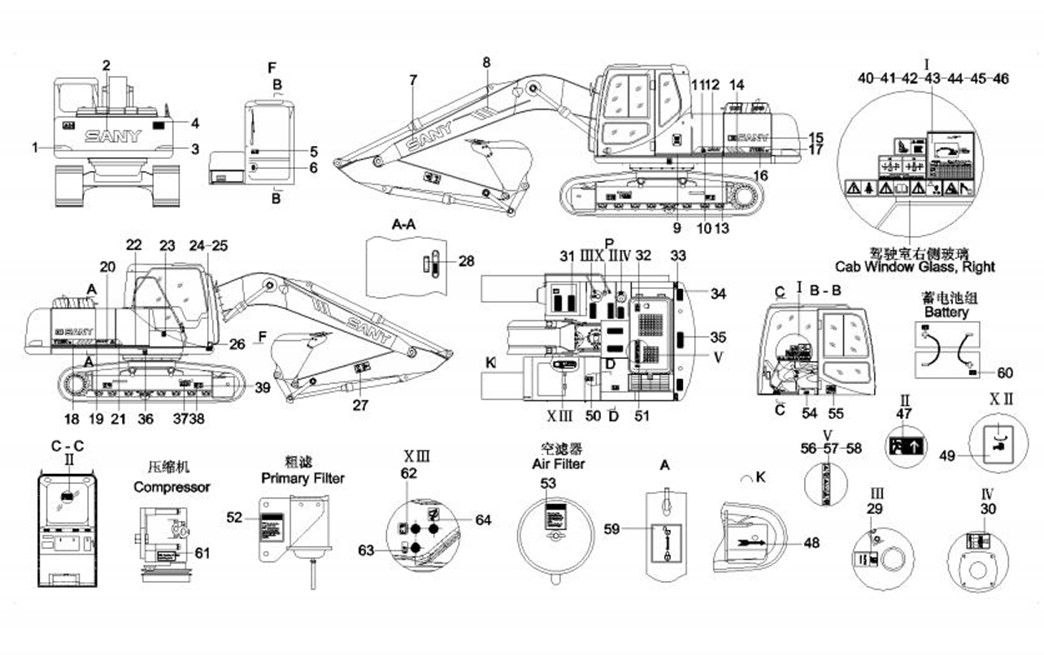

12255498 涂装 (Painting) (3/4) |
4-7 |
12255498 涂装 (Painting) (4/4) |
4-8 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-9-61 |
61 |
11491050 |
1 |
冷媒更换说明 |
Decal, instruction, refrigerant |
4-9-62 |
62 |
10939368 |
1 |
充电标识 |
Label, instruction, charging |
4-9-63 |
63 |
11370770 |
1 |
预热指示灯 |
Indicator, preheating |
4-9-64 |
64 |
11053299 |
1 |
发动机警告标识 |
Label, warning, engine |
12255498 涂装 (Painting) (4/4) |
4-9 |
4-10
第5章
锤剪双向液压管路
(Breaker and shear two-way hydraulic circuit)
5-1

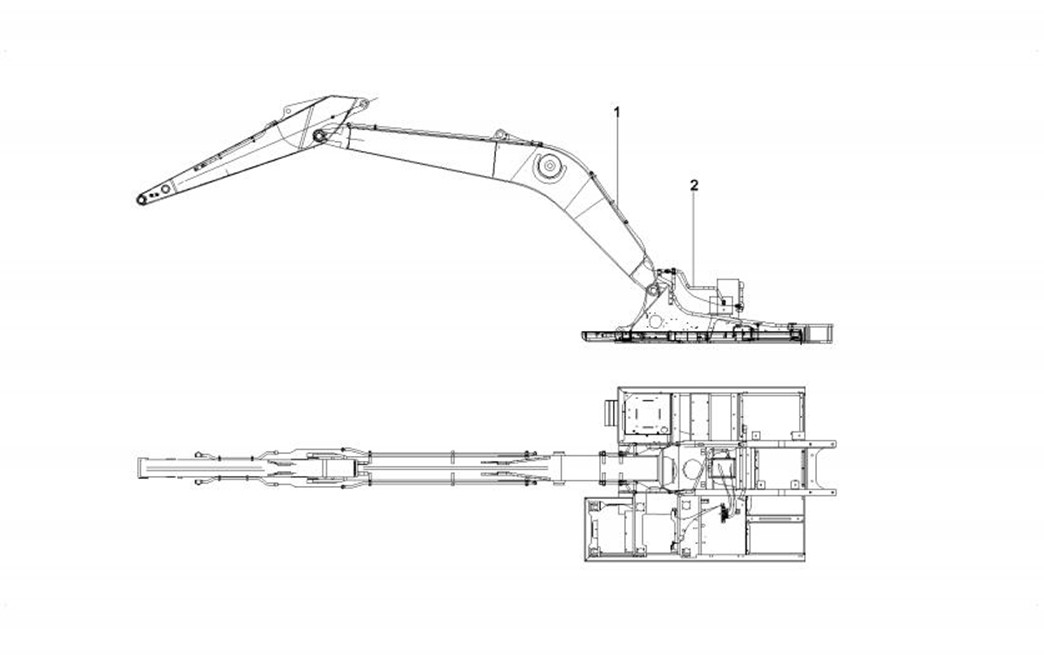

12094069 锤剪双向液压管路 (Breaker and shear two-way hydraulic circuit) 5-2 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
12093505 |
1 |
工作装置管路 |
Pipeline, work equipment |
5-3-2 |
2 |
12093990 |
1 |
平台管路 |
Pipeline, platform |
12094069 锤剪双向液压管路 (Breaker and shear two-way hydraulic circuit) 5-3 |

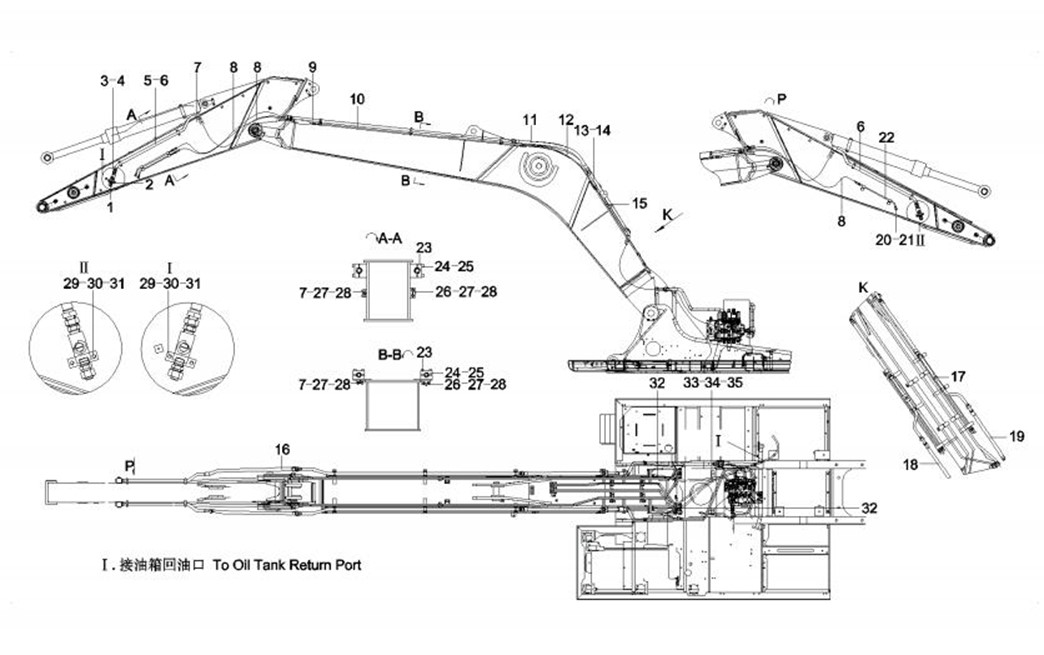

12093505 工作装置管路 (Pipeline, work equipment) (1/2) 5-4 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-1 |
1 |
A229900002390 |
2 |
管堵 |
Plug, pipe |
5-5-2 |
2 |
A229900002388 |
2 |
管接头 |
Joint, pipe |
5-5-3 |
3 |
B220401000282 |
2 |
球阀 |
Valve, ball |
5-5-4 |
4 |
A229900002380 |
2 |
管接头 |
Joint, pipe |
5-5-5 |
5 |
A819700001310 |
1 |
硬管(左) |
Pipe, hard |
5-5-6 |
6 |
A819700001311 |
1 |
硬管(右) |
Pipe, hard |
5-5-7 |
7 |
10457139 |
8 |
单孔管夹上 |
Upper single tube clamp- |
5-5-8 |
8 |
B230103004605 |
3 |
胶管 |
Hose |
5-5-9 |
9 |
A819700000113 |
2 |
前管 |
Pipe, front |
5-5-10 |
10 |
10184511 |
3 |
动臂钢管总成 |
Pipe GP, boom |
5-5-11 |
11 |
B230103003349 |
2 |
胶管 |
Hose, rubber |
5-5-12 |
12 |
B230103000308 |
3 |
胶管 |
Hose, rubber |
5-5-13 |
13 |
A819700000114 |
1 |
后管(右) |
Pipe, rear, right |
5-5-14 |
14 |
A819700000252 |
1 |
后管(左) |
Pipe, rear, left |
5-5-15 |
15 |
12265440 |
3 |
钢管总成 |
Pipe GP,steel |
5-5-16 |
16 |
B230103003352 |
2 |
胶管 |
Hose |
5-5-17 |
17 |
A229900002384 |
2 |
堵头 |
Plug |
5-5-18 |
18 |
B230103003351 |
1 |
胶管 |
Hose |
5-5-19 |
19 |
60017882 |
1 |
胶管 |
Hose |
5-5-20 |
20 |
A820205000947 |
3 |
堵头 |
Plug |
12093505 工作装置管路 (Pipeline, work equipment) (1/2) 5-5 |
12093505 工作装置管路 (Pipeline, work equipment) (2/2) 5-6 |
