SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 33
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-31-21 |
21 |
60065216 |
2 |
纳污环 |
Ring, contaminant |
7-31-22 |
22 |
60065336 |
2 |
成型导向环 |
Ring, guide |
7-31-23 |
23 |
60060292 |
1 |
23T铲斗油缸维修包 |
23T Bucket Cylinder Repair Kit |
60027483 斗杆油缸 (Cylinder, arm) |
7-32 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-33-1 |
1 |
60065304 |
1 |
活塞杆 |
Rod, piston |
7-33-2 |
2 |
60065268 |
1 |
端盖 |
Cover, end |
7-33-3 |
3 |
60065277 |
1 |
缸体 |
Block, cylinder |
7-33-4 |
4 |
60065206 |
1 |
缓冲套 |
Sleeve, buffer |
7-33-5 |
5 |
60065218 |
2 |
纳污环 |
Ring, contaminant |
7-33-6 |
6 |
60065213 |
1 |
卡圈 |
Ring, retainer |
7-33-7 |
7 |
60065195 |
1 |
后缓冲套 |
Sleeve, buffer |
7-33-8 |
8 |
60065338 |
2 |
成型导向环 |
Ring, guide |
7-33-9 |
9 |
60065342 |
1 |
防尘圈 |
Ring, dust |
7-33-10 |
10 |
60065242 |
1 |
挡圈 |
Ring, retaining |
7-33-11 |
11 |
60065357 |
1 |
轴用密封圈 |
Ring, seal |
7-33-12 |
12 |
60065305 |
1 |
开口挡圈 |
Ring, retainer, switch |
7-33-13 |
13 |
60065204 |
1 |
缓冲圈 |
Ring, buffer |
7-33-14 |
14 |
60065345 |
4 |
防尘圈 |
Ring, dust |
7-33-15 |
15 |
60065231 |
4 |
B型轴套 |
Sleeve, shaft |
7-33-16 |
16 |
60065248 |
1 |
挡圈 |
Ring, retaining |
7-33-17 |
17 |
60065333 |
1 |
O型密封圈 |
Seal, O-ring |
7-33-18 |
18 |
60065236 |
1 |
O形圈挡圈 |
Ring, retaining |
7-33-19 |
19 |
60065346 |
1 |
缓冲环 |
Ring, buffer |
7-33-20 |
20 |
60067379 |
1 |
23T斗杆油缸维修包 |
23T Movable Arm Cylinder Repair |
60027483 斗杆油缸 (Cylinder, arm) |
7-33 |

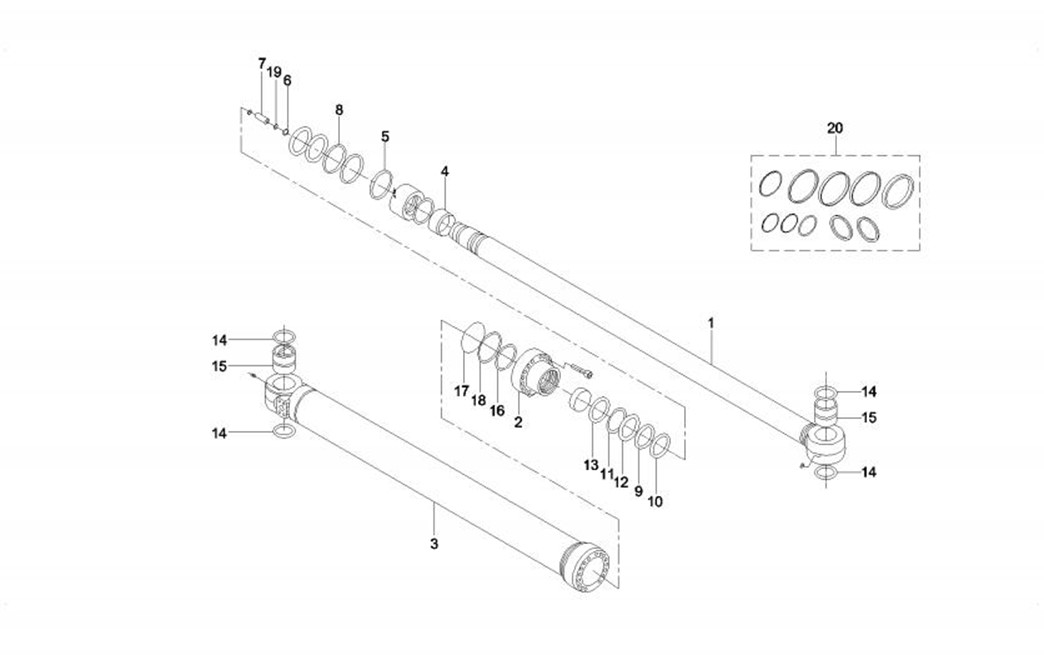

60027482 动臂油缸 (Cylinder, boom) (1/2) |
7-34 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-35-1 |
1 |
60065303 |
1 |
活塞杆 |
Rod, piston |
7-35-2 |
2 |
60065267 |
1 |
端盖 |
Cover, end |
7-35-3 |
3 |
60065276 |
1 |
缸体 |
Block, cylinder |
7-35-4 |
4 |
60065208 |
1 |
缓冲套 |
Sleeve, buffer |
7-35-5 |
5 |
60065291 |
1 |
活塞 |
Piston |
7-35-6 |
6 |
60065310 |
1 |
螺母 |
Nut |
7-35-7 |
7 |
60065259 |
2 |
垫片 |
Shim |
7-35-8 |
8 |
60065322 |
2 |
轴套 |
Sleeve, shaft |
7-35-9 |
9 |
60065324 |
1 |
轴套 |
Sleeve, shaft |
7-35-10 |
10 |
60065343 |
1 |
防尘圈 |
Ring, dust |
7-35-11 |
11 |
60065249 |
1 |
挡圈 |
Ring, retaining |
7-35-12 |
12 |
60065358 |
1 |
轴用密封圈 |
Ring, seal |
7-35-13 |
13 |
60065308 |
1 |
开口挡圈 |
Ring, retainer, switch |
7-35-14 |
14 |
60065205 |
1 |
缓冲圈 |
Ring, buffer |
7-35-15 |
15 |
60065345 |
4 |
防尘圈 |
Ring, dust |
7-35-16 |
16 |
60065282 |
1 |
滑动轴套 |
Sleeve, sliding |
7-35-17 |
17 |
60065252 |
1 |
挡圈 |
Ring, retaining |
7-35-18 |
18 |
60065329 |
1 |
O形密封圈 |
O-ring |
7-35-19 |
19 |
60065235 |
1 |
O形圈挡圈 |
Ring, retaining |
7-35-20 |
20 |
60065347 |
1 |
缓冲环 |
Ring, buffer |
60027482 动臂油缸 (Cylinder, boom) (1/2) |
7-35 |
60027482 动臂油缸 (Cylinder, boom) (2/2) |
7-36 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-37-21 |
21 |
60065336 |
2 |
成型导向环 |
Ring, guide |
7-37-22 |
22 |
60065350 |
1 |
孔用密封圈 |
Ring, seal |
7-37-23 |
23 |
60065216 |
1 |
纳污环 |
Ring, contaminant |
7-37-24 |
24 |
60067378 |
1 |
23T动臂油缸维修包 |
23T Movable Arm Cylinder Repair |

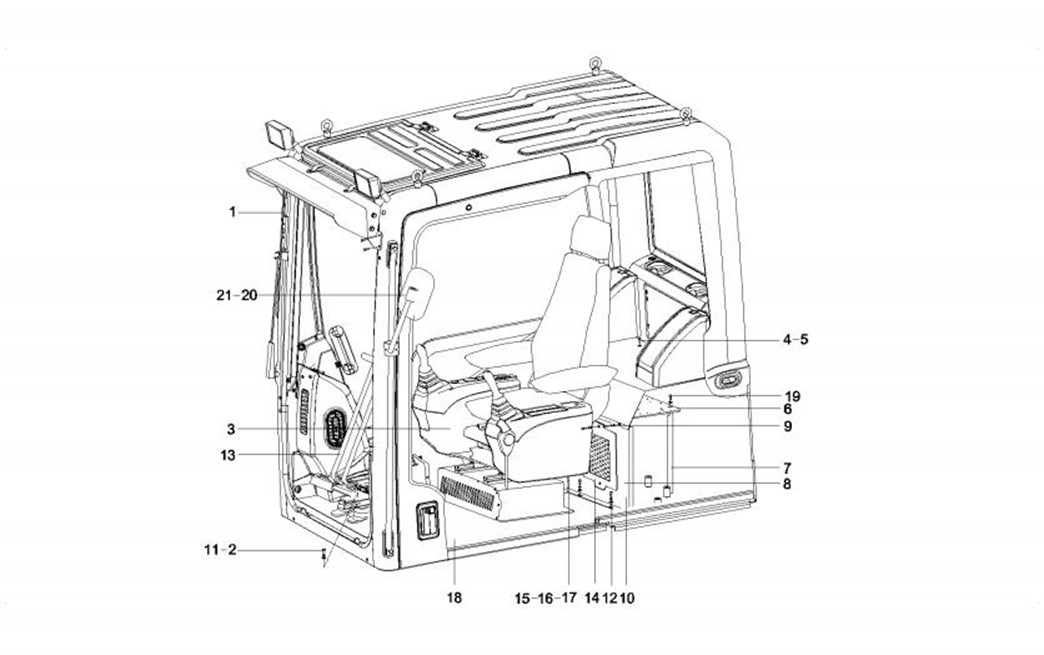

11605762 驾驶室 (Cab AS) (1/2) |
7-38 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-39-1 |
1 |
12302648 |
1 |
车身总成 |
Body GP, machine |
7-39-2 |
2 |
A210401000001 |
8 |
垫圈 |
Nut |
7-39-3 |
3 |
11839176 |
1 |
座椅及操纵箱 |
Seat and control console |
7-39-4 |
4 |
A210210000027 |
6 |
螺钉 |
Screw |
7-39-5 |
5 |
A210405000007 |
22 |
垫圈 |
Washer |
7-39-6 |
6 |
变更或见其他配置 |
1 |
电气安装板 |
Plate, mounting, electrical |
7-39-7 |
7 |
10253103 |
3 |
支撑杆 |
Rod, supporting |
7-39-8 |
8 |
11353824 |
1 |
左下立板 |
Plate, vertical, lower left |
7-39-9 |
9 |
A210405000006 |
6 |
垫圈 |
Washer |
7-39-10 |
10 |
11353827 |
1 |
右下立板 |
Plate, vertical, lower right |
7-39-11 |
11 |
A210111000195 |
6 |
螺栓 |
Bolt |
7-39-12 |
12 |
A210204000146 |
20 |
螺钉 |
Screw |
7-39-13 |
13 |
12076176 |
1 |
行走操纵机构 |
Control mechanism, travel |
7-39-14 |
14 |
10244287 |
1 |
内气盖板 |
Plate, cover, air, inner |
7-39-15 |
15 |
A210264000004 |
1 |
自攻螺钉 |
Screw, tapping |
7-39-16 |
16 |
A229900010630 |
1 |
吹脚风道 |
Passage, air, foot-blowing |
7-39-17 |
17 |
10567493 |
1 |
吹脚风道密封海绵 |
Sponge, sealing, floor air outlet |
7-39-18 |
18 |
12037206 |
1 |
底板架 |
Support, bottom plate |
7-39-19 |
19 |
A210111000089 |
7 |
螺栓 |
Bolt |
7-39-20 |
20 |
60151838 |
1 |
驾驶室后视镜 |
Rear-view mirror, cab |
11605762 驾驶室 (Cab AS) (2/2) |
7-40 |
