SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 34
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
7-41-21 |
21 |
12051215 |
1 |
后视镜支架组件 Bracket GP, rear mirror |
11605762 驾驶室 (Cab AS) (2/2) |
7-41 |

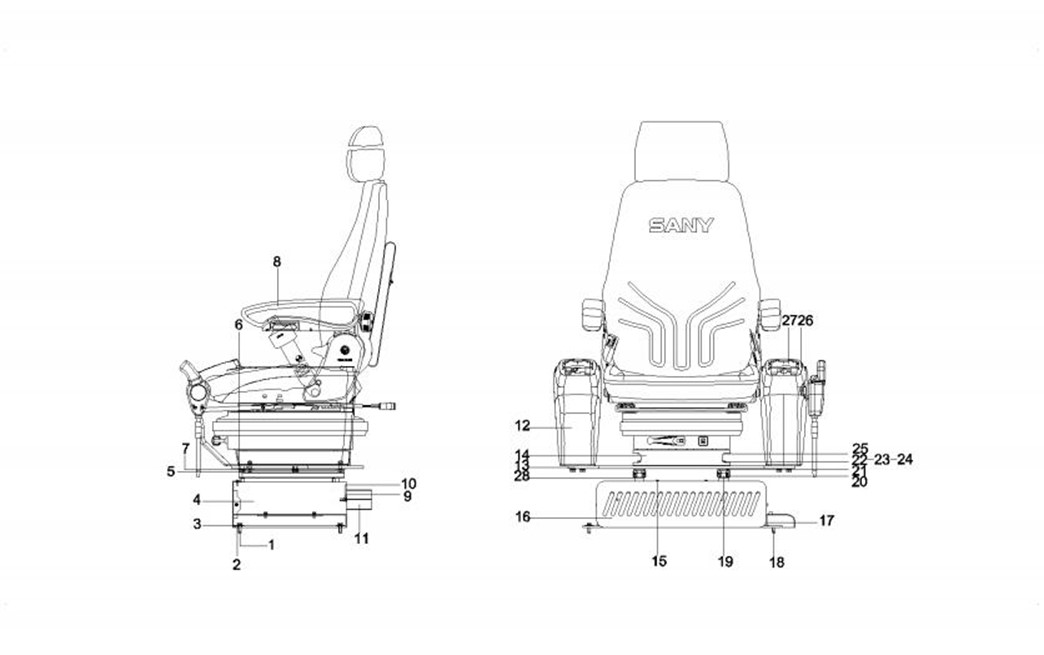

11839176 座椅及操纵箱 (Seat and control console) (1/2) 7-42 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-43-1 |
1 |
A210111000342 |
4 |
螺栓 |
Screw |
7-43-2 |
2 |
A210404000005 |
4 |
垫圈 |
Washer |
7-43-3 |
3 |
A210401000017 |
16 |
垫圈 |
Washer |
7-43-4 |
4 |
10428097 |
1 |
座椅下底座架 |
Bracket, lower base, seat |
7-43-5 |
5 |
A210111000018 |
8 |
螺栓 |
Bolt |
7-43-6 |
6 |
A210405000011 |
8 |
垫圈 |
Washer |
7-43-7 |
7 |
A210401000001 |
8 |
垫圈 |
Nut |
7-43-8 |
8 |
B229900000265 |
1 |
机械悬浮式驾驶座椅 |
Seat, cab, mechanical suspension |
7-43-9 |
9 |
A210204000130 |
2 |
螺钉 |
Screw |
7-43-10 |
10 |
A210405000006 |
2 |
垫圈 |
Washer |
7-43-11 |
11 |
10241175 |
1 |
风道连接法兰 |
Flange, coupling, air duct |
7-43-12 |
12 |
60114802 |
1 |
右扶手箱总成 |
Armrest GP, right |
7-43-13 |
13 |
10115283 |
1 |
支撑平板 |
Plate, supporting |
7-43-14 |
14 |
10115295 |
1 |
座椅上底座架 |
Bracket, upper base, seat |
7-43-15 |
15 |
A210210000010 |
4 |
螺钉 |
Screw |
7-43-16 |
16 |
10140450 |
1 |
电装底座架前盖 |
Cover, seat bracket, front |
7-43-17 |
17 |
10344193 |
1 |
外护罩 |
Hood, outer |
7-43-18 |
18 |
A210111000079 |
8 |
螺栓 |
Bolt |
7-43-19 |
19 |
60033205 |
1 |
座椅左导轨 |
Guide rail, seat, left |
7-43-20 |
20 |
B229900000494 |
1 |
座椅拉杆 |
Pull rod, seat |
11839176 座椅及操纵箱 (Seat and control console) (1/2) 7-43 |
11839176 座椅及操纵箱 (Seat and control console) (2/2) 7-44 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-45-21 |
21 |
10130346 |
4 |
座椅导轨调整垫 |
Adjuster, guide rail, seat |
7-45-22 |
22 |
A210307000012 |
8 |
螺母 |
Nut |
7-45-23 |
23 |
A210405000007 |
4 |
垫圈 |
Washer |
7-45-24 |
24 |
A210204000164 |
4 |
螺钉 |
Screw |
7-45-25 |
25 |
A210111000089 |
4 |
螺栓 |
Bolt |
7-45-26 |
26 |
60114803 |
1 |
左扶手箱总成 |
Armrest AS, left |
7-45-27 |
27 |
B249900001447 |
1 |
控制面板 |
Panel, control |
7-45-28 |
28 |
60033517 |
1 |
座椅右导轨 |
Guide rail, seat, right |
11839176 座椅及操纵箱 (Seat and control console) (2/2) 7-45 |

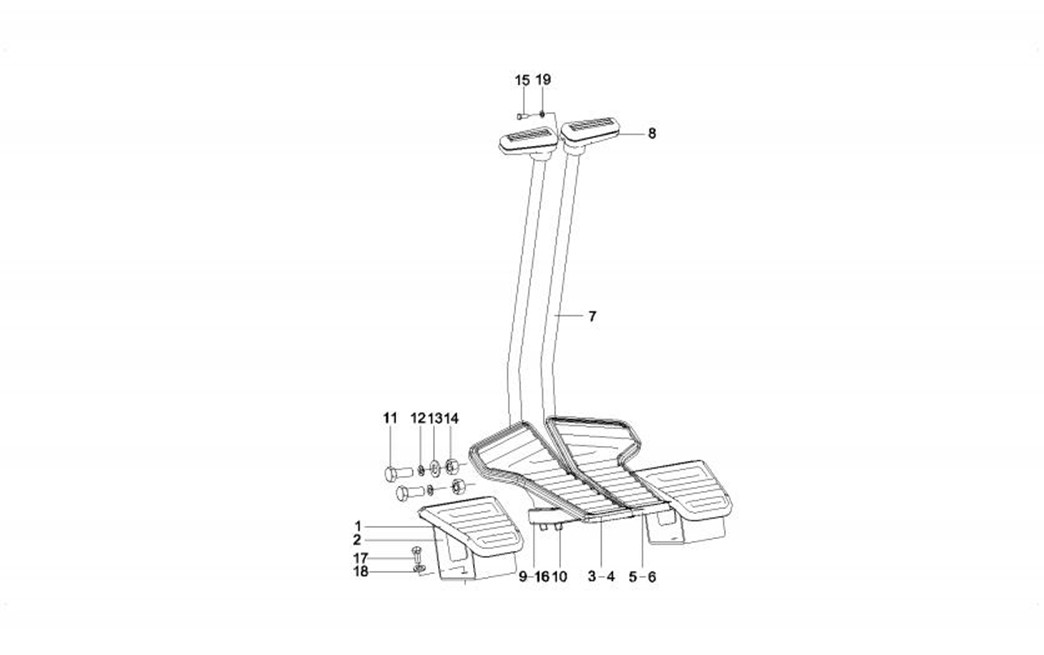

12076176 行走操纵机构 (Control mechanism, travel) |
7-46 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-47-1 |
1 |
12002592 |
2 |
脚踏套 |
Pedal sleeve |
7-47-2 |
2 |
12004584 |
2 |
脚踏 |
Pedal |
7-47-3 |
3 |
12003641 |
1 |
脚踏阀垫板总成左 |
Left backup plate of pedal |
7-47-4 |
4 |
12009258 |
1 |
蝶形脚踏垫板套 |
Backup sleeve of pedal |
7-47-5 |
5 |
12009972 |
1 |
脚踏阀垫板总成右 |
Right backup plate of pedal Asy. |
7-47-6 |
6 |
12010268 |
1 |
脚踏阀垫板套右 |
Backup sleeve of pedal |
7-47-7 |
7 |
A810201073015 |
2 |
操纵杆 |
Lever, control |
7-47-8 |
8 |
A820606030175 |
2 |
手柄 |
Handle, grip |
7-47-9 |
9 |
11571909 |
2 |
联接块 |
Block, connection |
7-47-10 |
10 |
23000066 |
4 |
螺钉 |
Screw |
7-47-11 |
11 |
A210111000018 |
4 |
螺栓 |
Bolt |
7-47-12 |
12 |
A210401000001 |
4 |
垫圈 |
Nut |
7-47-13 |
13 |
A210405000011 |
4 |
垫圈 |
Washer |
7-47-14 |
14 |
A210307000017 |
4 |
螺母 |
Nut |
7-47-15 |
15 |
A210210000012 |
2 |
螺钉 |
Screw |
7-47-16 |
16 |
A210204000202 |
4 |
螺钉 |
Screw |
7-47-17 |
17 |
A210210000019 |
4 |
螺钉 |
Screw |
7-47-18 |
18 |
A210401000017 |
4 |
垫圈 |
Washer |
7-47-19 |
19 |
A210405000027 |
2 |
垫圈 |
Washer |
12076176 行走操纵机构 (Control mechanism, travel) |
7-47 |

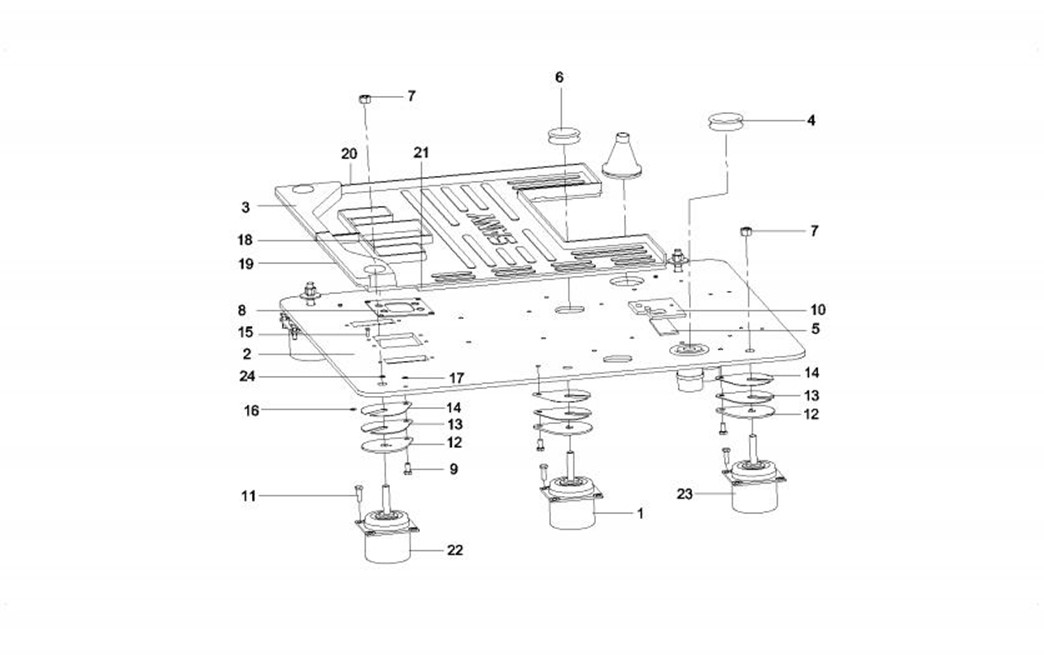

12037206 底板架 (Support, bottom plate) (1/2) |
7-48 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-49-1 |
1 |
A222000000019 |
2 |
减震器 |
Damper |
7-49-2 |
2 |
11353822 |
1 |
底板 |
Plate, bottom |
7-49-3 |
3 |
11670604 |
1 |
地板垫 |
Mat, floor |
7-49-4 |
4 |
A820606030059 |
1 |
护孔环 |
Grommet |
7-49-5 |
5 |
A820699000215 |
1 |
背部海绵 |
Sponge, back |
7-49-6 |
6 |
A820606030056 |
2 |
护孔环 |
Grommet |
7-49-7 |
7 |
A210307000028 |
4 |
螺母M16GB6170 10级 |
Nut |
7-49-8 |
8 |
11937141 |
1 |
脚踏阀密封垫 |
Plate, spacer, foot valve |
7-49-9 |
9 |
A210111000039 |
5 |
螺栓 |
Bolt |
7-49-10 |
10 |
11935737 |
1 |
密封海绵 |
Sponge, sealing |
7-49-11 |
11 |
A210111000024 |
24 |
螺栓M10×30GB5783 10.9级 |
Bolt |
7-49-12 |
12 |
11546613 |
4 |
垫板 |
Plate |
7-49-13 |
13 |
11593942 |
4 |
垫片 |
Shim |
7-49-14 |
14 |
11594064 |
4 |
垫片 |
Shim |
7-49-15 |
15 |
A210111000195 |
8 |
螺栓 |
Bolt |
7-49-16 |
16 |
A210405000001 |
5 |
垫圈 |
Washer |
7-49-17 |
17 |
A210405000011 |
4 |
垫圈 |
Washer |
7-49-18 |
18 |
A810402050021 |
1 |
连接板 |
Board, connecting |
7-49-19 |
19 |
A820699000679 |
1 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
7-49-20 |
20 |
A820699000678 |
2 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
12037206 底板架 (Support, bottom plate) (1/2) |
7-49 |
12037206 底板架 (Support, bottom plate) (2/2) |
7-50 |
