SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 35
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-51-21 |
21 |
A820699000677 |
1 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
7-51-22 |
22 |
B229900000244 |
2 |
司机室支承 |
Support, cab |
7-51-23 |
23 |
B229900000245 |
2 |
司机室支承 |
Support, cab |
7-51-24 |
24 |
A210405000003 |
4 |
垫圈 |
Washer |
12037206 底板架 (Support, bottom plate) (2/2) |
7-51 |

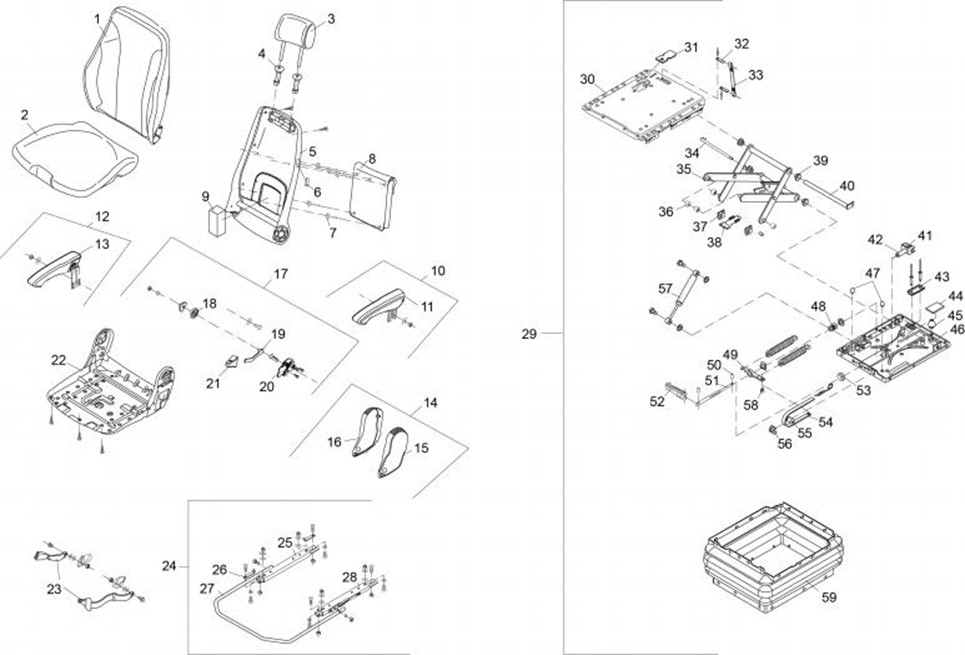

B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (1/3) 7-52 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-53-1 |
1 |
60153633 |
1 |
靠垫 |
Cushion, back? |
7-53-2 |
2 |
60153810 |
1 |
座垫 |
Cushion, seat |
7-53-3 |
3 |
60153648 |
1 |
头枕 |
Headrest |
7-53-4 |
4 |
60153704 |
1 |
衬套 |
Bushing |
7-53-5 |
5 |
60153632 |
1 |
靠背 |
Backrest |
7-53-6 |
6 |
60153625 |
1 |
黑色盖子 |
Cover, black |
7-53-7 |
7 |
60153669 |
1 |
套环 |
Ring |
7-53-8 |
8 |
60153650 |
1 |
文件袋 |
Bag, document |
7-53-9 |
9 |
60153643 |
1 |
泡沫块 |
Foam |
7-53-10 |
10 |
60153808 |
1 |
左扶手装置 |
Console AS (LH) |
7-53-11 |
11 |
60153807 |
1 |
左扶手 |
Console (LH) |
7-53-12 |
12 |
60153795 |
1 |
右扶手装置 |
Console AS (RH) |
7-53-13 |
13 |
60153794 |
1 |
右扶手 |
Console (RH) |
7-53-14 |
14 |
60153754 |
1 |
铰链封盖装置 |
Cover AS, hinge |
7-53-15 |
15 |
60153664 |
1 |
左封盖 |
Cover LH |
7-53-16 |
16 |
60153653 |
1 |
右封盖 |
Cover RH |
7-53-17 |
17 |
60153756 |
1 |
靠背角度调节装置 |
Adjuster, backrest angle |
7-53-18 |
18 |
60153711 |
1 |
弹簧支柱 |
Pillar, spring |
7-53-19 |
19 |
60153831 |
1 |
左杠杆 |
Lever, left |
7-53-20 |
20 |
60153626 |
1 |
活动板 |
Plate, movable |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (1/3) 7-53 |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (2/3) 7-54 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-55-21 |
21 |
60153751 |
1 |
角度调节手柄 |
Handle, angle adjustment |
7-55-22 |
22 |
60153812 |
1 |
座椅骨架 |
Framework, seat |
7-55-23 |
23 |
60153695 |
1 |
安全带 |
Seat belt |
7-55-24 |
24 |
60153746 |
1 |
滑轨装置 |
Rail AS |
7-55-25 |
25 |
60153796 |
1 |
右滑轨 |
Rail, right |
7-55-26 |
26 |
60153752 |
1 |
角支座 |
Support, angle |
7-55-27 |
27 |
60153651 |
1 |
限位弯杆 |
Bar, limit |
7-55-28 |
28 |
60153809 |
1 |
左滑轨 |
Rail, left |
7-55-29 |
29 |
60153814 |
1 |
座椅悬挂总成 |
Suspension AS, seat |
7-55-30 |
30 |
60153811 |
1 |
座垫固定板 |
Plate, seat-holding |
7-55-31 |
31 |
60153656 |
1 |
整齐嵌板 |
Panel |
7-55-32 |
32 |
60153646 |
1 |
嵌板 |
Panel |
7-55-33 |
33 |
60153696 |
1 |
安全带短带 |
Belt, safety, short |
7-55-34 |
34 |
60153701 |
1 |
插销 |
Pin |
7-55-35 |
35 |
60153790 |
1 |
摇臂总成 |
Rocker AS |
7-55-36 |
36 |
60153739 |
1 |
滚筒 |
Roll |
7-55-37 |
37 |
60153733 |
1 |
隔板 |
Separator |
7-55-38 |
38 |
60153647 |
1 |
条板 |
Strip |
7-55-39 |
39 |
60153822 |
1 |
套筒 |
Sleeve |
7-55-40 |
40 |
60153700 |
1 |
插销 |
Pin |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (2/3) 7-55 |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (3/3) 7-56 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-57-41 |
41 |
60153802 |
1 |
轴承滚柱 |
Roller, bearing |
7-57-42 |
42 |
60153657 |
1 |
支端 |
Support |
7-57-43 |
43 |
60153617 |
1 |
U型固定槽 |
Profile, U-shaped |
7-57-44 |
44 |
60153817 |
1 |
橡胶板 |
Plate, rubber |
7-57-45 |
45 |
60153679 |
1 |
缓冲器 |
Damper |
7-57-46 |
46 |
60153813 |
1 |
座椅悬挂底板 |
Plate, bottom, suspension |
7-57-47 |
47 |
60153691 |
1 |
阻尼减震器 |
Damper |
7-57-48 |
48 |
60153801 |
1 |
轴承滚珠保持架 |
Race, ball,bearing |
7-57-49 |
49 |
60153707 |
1 |
弹簧吊架 |
Hanger, spring |
7-57-50 |
50 |
60153712 |
1 |
弹性圆柱销 |
Pin, cylindrical |
7-57-51 |
51 |
60153699 |
1 |
插销 |
Pin |
7-57-52 |
52 |
60153619 |
1 |
触发器 |
Trigger |
7-57-53 |
53 |
60153703 |
1 |
衬套 |
Bushing |
7-57-54 |
54 |
60153799 |
1 |
指示器 |
Indicator |
7-57-55 |
55 |
60153740 |
1 |
滚柱 |
Roller |
7-57-56 |
56 |
60153820 |
1 |
尺标 |
Scale |
7-57-57 |
57 |
60153680 |
1 |
缓冲器 |
Damper |
7-57-58 |
58 |
60153738 |
1 |
固定销 |
Pin, retainer |
7-57-59 |
59 |
60153644 |
1 |
气囊箱 |
Bellow |
B229900000265 机械悬浮式驾驶座椅 (Seat, cab, mechanical suspension) (3/3) 7-57 |

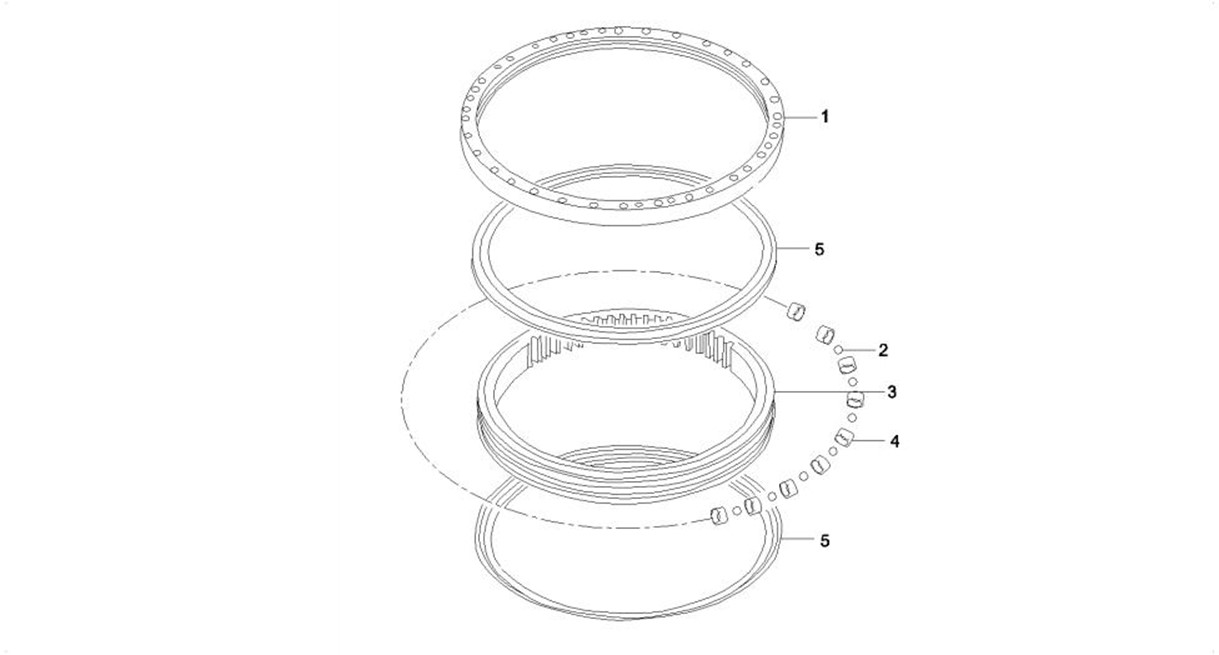

A229900008004 回转支承 (Slewing ring AS) |
7-58 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-59-1 |
1 |
10833280 |
1 |
外圈 |
Ring, outer |
7-59-2 |
2 |
A210661000026 |
110 |
钢球 |
Ball, steel |
7-59-3 |
3 |
10833278 |
1 |
内圈 |
Ring, inner |
7-59-4 |
4 |
A229900010023 |
110 |
隔离块 |
Spacer |
7-59-5 |
5 |
B230105000012 |
2 |
密封条 |
Strip, sealing |
A229900008004 回转支承 (Slewing ring AS) |
7-59 |

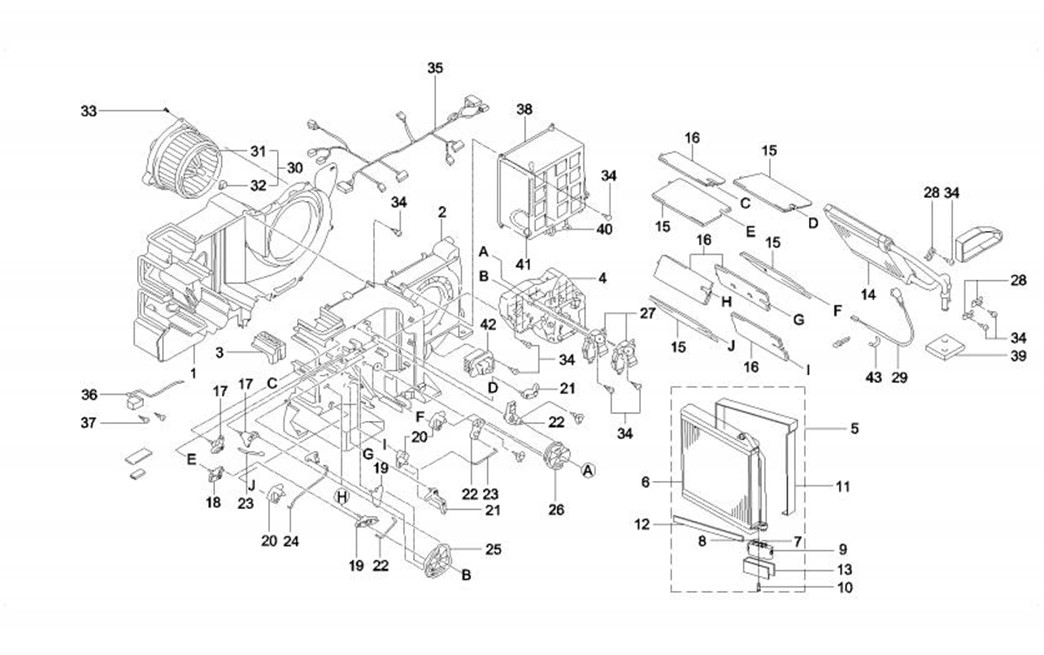

60168171 空调单元总成SG443180-932010.9级 (Airconditionerunitassembly) (1/3) 7-60 |
