SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 16
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-157-1 |
1 |
B221000000086 |
1 |
起动电机 |
Motor, starting |
2-157-2 |
2 |
B221000000085 |
1 |
交流发电机 |
Alternator |
2-157-3 |
3 |
B229900004921 |
1 |
螺栓 |
Bolt |
2-157-4 |
4 |
B229900004618 |
2 |
垫圈 |
Washer |
2-157-5 |
5 |
B229900004797 |
1 |
螺母 |
Nut |
2-157-6 |
6 |
B229900004881 |
1 |
螺栓 |
Bolt |
2-157-7 |
7 |
60009106 |
1 |
发电机安全罩 |
Guard, alternator |
2-157-8 |
8 |
60003717 |
1 |
电线 |
Wire |
2-157-9 |
9 |
60113874 |
2 |
螺母 |
Nut |
2-157-10 |
10 |
60113801 |
1 |
发电机隔片 |
Spacer, alternator |
2-157-11 |
11 |
60113843 |
1 |
发电机支架 |
Bracket, alternator |

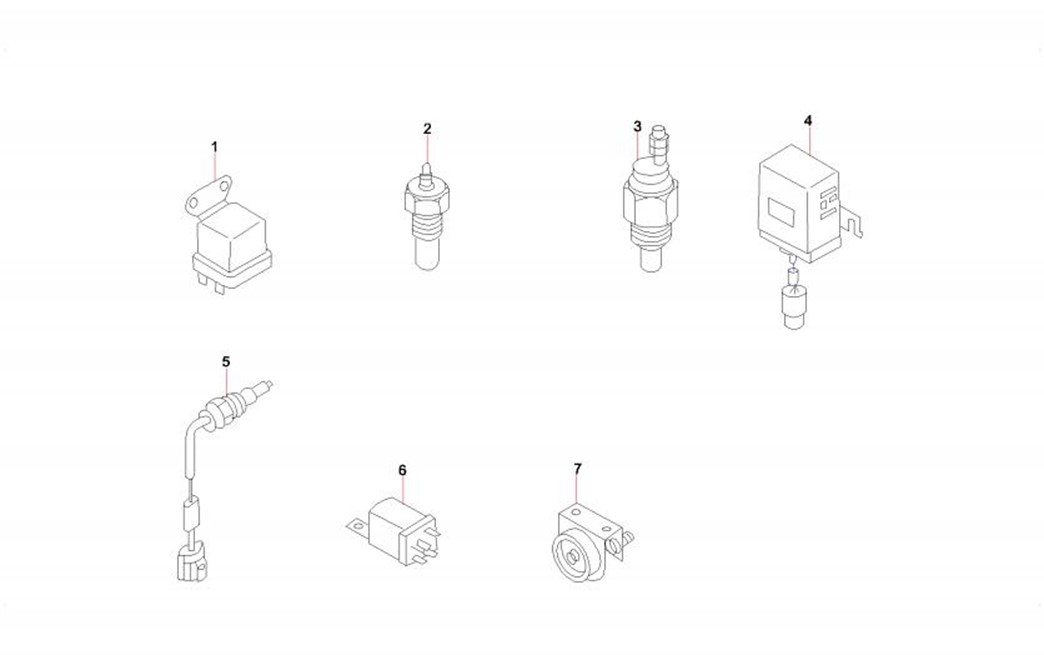

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-159-1 |
1 |
B249900001038 |
1 |
预热继电器 |
Relay, Preheat Plug |
2-159-2 |
2 |
B240600000267 |
1 |
水温传感器 |
Sensor, temperature |
2-159-3 |
3 |
B241200001054 |
1 |
过热报警开关 |
Switch, water temperature |
2-159-4 |
4 |
B229900002661 |
1 |
急速预热装置控制器 |
Controller, Preheater (Rapid) |
2-159-5 |
5 |
B241200001055 |
1 |
开关 |
Sensor, water temperature |
2-159-6 |
6 |
B249900001039 |
1 |
发动机停车续电器 |
Relay, Stopper (Engine) |
2-159-7 |
7 |
B250299000034 |
1 |
预热指示器 |
Indicator |

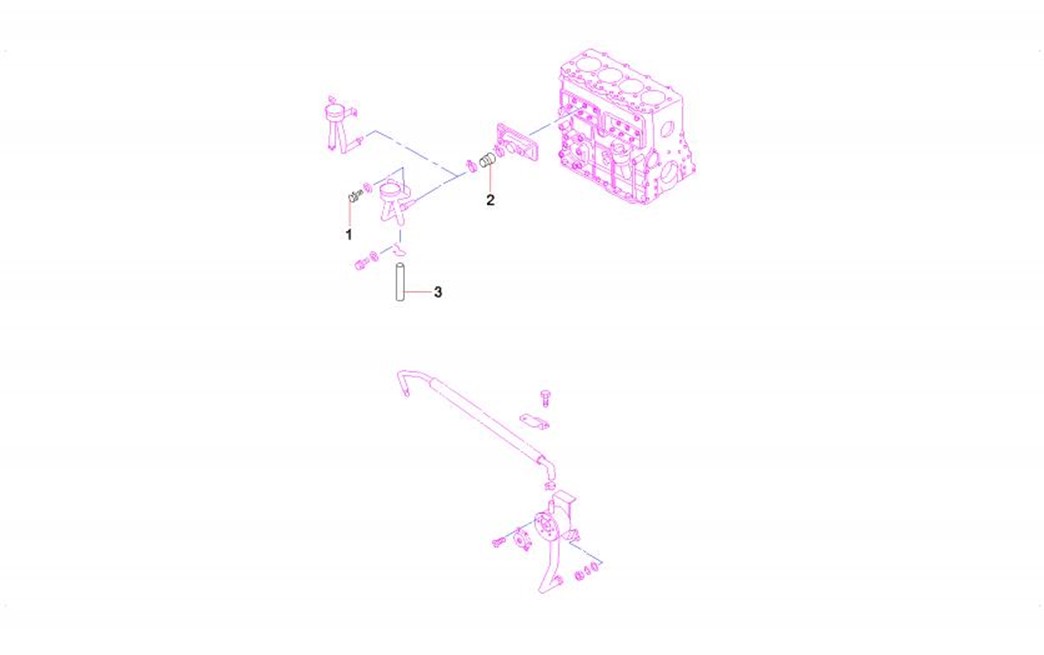

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-161-1 |
1 |
B229900004868 |
2 |
螺栓 M8×12 凸缘 |
Bolt |
2-161-2 |
2 |
B229900004409 |
1 |
软管 |
Hose |
2-161-3 |
3 |
B229900004407 |
1 |
软管 |
Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-163-1 |
1 |
60003601 |
6 |
螺栓 |
Bolt |
2-163-2 |
2 |
60003329 |
1 |
衬垫 |
Gasket |
2-163-3 |
3 |
60003602 |
4 |
螺栓 |
Bolt |
2-163-4 |
4 |
60003330 |
1 |
衬垫 |
Gasket |
2-163-5 |
5 |
60003494 |
1 |
飞重总成 |
Flywheel |
2-163-6 |
6 |
60003517 |
1 |
键 |
Key |
2-163-7 |
7 |
60003658 |
1 |
锁紧垫圈 |
Lock, retainer |
2-163-8 |
8 |
60003561 |
1 |
螺母 |
Nut |
2-163-9 |
9 |
60003423 |
1 |
垫片 |
Shim |
2-163-10 |
10 |
60003532 |
1 |
链片 |
Plate, chain |
2-163-11 |
11 |
60003526 |
1 |
卡环 |
Lock, retainer |
2-163-12 |
12 |
60003559 |
1 |
螺母 |
Nut |
2-163-13 |
13 |
60003378 |
1 |
垫片 |
Shim |
2-163-14 |
14 |
60003708 |
1 |
油封 |
Seal, Oil |
2-163-15 |
15 |
60003345 |
1 |
衬套 |
Sleeve |
2-163-16 |
16 |
60003624 |
1 |
螺栓 |
Bolt |
2-163-17 |
17 |
60003286 |
2 |
塞 |
Plug |
2-163-18 |
18 |
60003464 |
2 |
垫圈 |
Washer |
2-163-19 |
19 |
60003548 |
1 |
螺母 |
Nut |
2-163-20 |
20 |
60003270 |
1 |
盖 |
Cover |

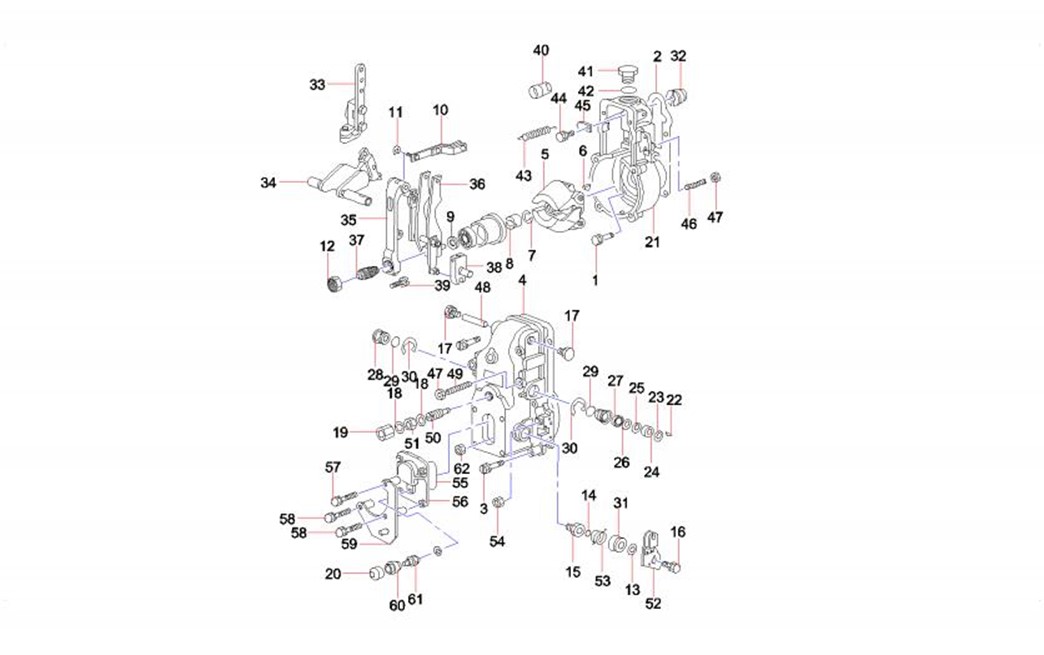

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-165-21 |
21 |
60113914 |
1 |
喷油泵调节器壳体 |
Housing, regulator |
2-165-22 |
22 |
60003520 |
1 |
键 |
Key |
2-165-23 |
23 |
60003473 |
1 |
垫圈 |
Washer |
2-165-24 |
24 |
60003514 |
1 |
护圈 |
Ring, retaining |
2-165-25 |
25 |
60003377 |
1 |
垫片 |
Shim |
2-165-26 |
26 |
60003457 |
1 |
垫片 |
Shim |
2-165-27 |
27 |
60003709 |
1 |
油封 |
Seal, oil |
2-165-28 |
28 |
60003342 |
2 |
衬套 |
Sleeve |
2-165-29 |
29 |
60003462 |
2 |
垫圈 |
Washer |
2-165-30 |
30 |
60003489 |
2 |
防松环 |
Lock, retainer |
2-165-31 |
31 |
60003276 |
1 |
盖 |
Cover |
2-165-32 |
32 |
60003510 |
1 |
管接头 |
Connector |
2-165-33 |
33 |
60113839 |
1 |
调速器杆 |
Bar, regulator, speed |
2-165-34 |
34 |
60113974 |
1 |
喷油泵调节器杆总成 |
Rod GP, regulator |
2-165-35 |
35 |
60113835 |
1 |
调节器拉杆总成 |
Pullrod GP, regulator |
2-165-36 |
36 |
60113832 |
1 |
调节器导杆总成 |
Bar GP, guide, regulator |
2-165-37 |
37 |
60113831 |
1 |
调节器弹簧室 |
Housing, spring, regulator |
2-165-38 |
38 |
60113837 |
1 |
调节器支撑杆 |
Bar, support, regulator |
2-165-39 |
39 |
60113867 |
1 |
螺钉 |
Bolt |
2-165-40 |
40 |
60113970 |
1 |
调节器限位器 |
limiter, regulator |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-167-41 |
41 |
60003282 |
1 |
塞 |
Plug |
2-167-42 |
42 |
60003461 |
1 |
垫圈 |
Washer |
2-167-43 |
43 |
60113910 |
1 |
喷油泵调机器起动弹簧 |
Spring, starting, regulator |
2-167-44 |
44 |
60003490 |
1 |
防松螺栓 |
Bolt |
2-167-45 |
45 |
60093278 |
1 |
启动弹簧片 |
Leaf, spring, starting |
2-167-46 |
46 |
60113833 |
1 |
调节器控制杆调整螺钉 |
Screw |
2-167-47 |
47 |
60113913 |
2 |
喷油泵调节器调整联杆螺钉螺母 |
Nut |
2-167-48 |
48 |
60113834 |
1 |
调节器拉杆销 |
Dowel, pullrod, regulator |
2-167-49 |
49 |
60113836 |
1 |
调节器满载调整螺钉 |
Screw |
2-167-50 |
50 |
60093210 |
1 |
弹簧膜盒 |
Bellows, spring |
2-167-51 |
51 |
60113911 |
1 |
喷油泵调节器调整联杆螺钉螺母 |
Nut |
2-167-52 |
52 |
60113838 |
1 |
调速器杆 |
Bar, regulator, speed |
2-167-53 |
53 |
60113840 |
1 |
调速器杆弹簧 |
Spring, bar, regulator, speed |
2-167-54 |
54 |
60003550 |
1 |
螺母 |
Nut |
2-167-55 |
55 |
60113904 |
1 |
密封垫 |
Gasket |
2-167-56 |
56 |
60113969 |
1 |
调节器盖 |
Cover, regulator, speed |
2-167-57 |
57 |
60113898 |
1 |
螺栓 |
Bolt |
2-167-58 |
58 |
60113889 |
2 |
螺栓 |
Bolt |
2-167-59 |
59 |
60113854 |
1 |
盖垫片 |
Gasket, cover |
2-167-60 |
60 |
60113975 |
1 |
喷油泵调节器连接器 |
Connector |
