SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 18
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-181-1 |
1 |
12160652 |
1 |
PPC管路 |
Pipeline, PPC |
2-181-2 |
2 |
12160602 |
1 |
传感器过渡块管路 |
Pipeline, adaptor, sensor |
2-181-3 |
3 |
12160783 |
1 |
主阀管路 |
Pipeline, main valve |
2-181-4 |
4 |
12160801 |
1 |
电磁阀管路 |
Lines, solenoid valve |
2-181-5 |
5 |
12160839 |
1 |
主泵管路 |
Pipeline, main pump |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-183-1 |
1 |
A820205000940 |
17 |
接头 |
Connector |
2-183-2 |
2 |
B230101000047 |
20 |
O形圈 |
O-ring |
2-183-3 |
3 |
21020054 |
2 |
胶管 |
Hose |
2-183-4 |
4 |
变更或见其他配置 |
2 |
先导阀 |
Pilot Valve |
2-183-5 |
5 |
60020078 |
3 |
过滤接头 |
Connector, filter |
2-183-6 |
6 |
A239900000065 |
6 |
尼龙扎带 |
Strap, nylon |
2-183-7 |
7 |
B230103000988 |
4 |
胶管 |
Hose |
2-183-8 |
8 |
11243372 |
2 |
压板 |
Plate, pressure |
2-183-9 |
9 |
A210111000348 |
10 |
螺栓M8×12GB5783 10.9级 |
Bolt |
2-183-10 |
10 |
A210401000017 |
10 |
垫圈 |
Washer |
2-183-11 |
11 |
A820199000360 |
2 |
PT块 |
Block, PT |
2-183-12 |
12 |
21005186 |
4 |
螺栓M10×40GB5783 10.9级 |
Bolt M10×40GB5783 10.9级 |
2-183-13 |
13 |
11243374 |
3 |
压板 |
Plate, pressure |
2-183-14 |
14 |
11243400 |
1 |
压板 |
Plate, pressure |
2-183-15 |
15 |
B230103002291 |
1 |
胶管 |
Hose |

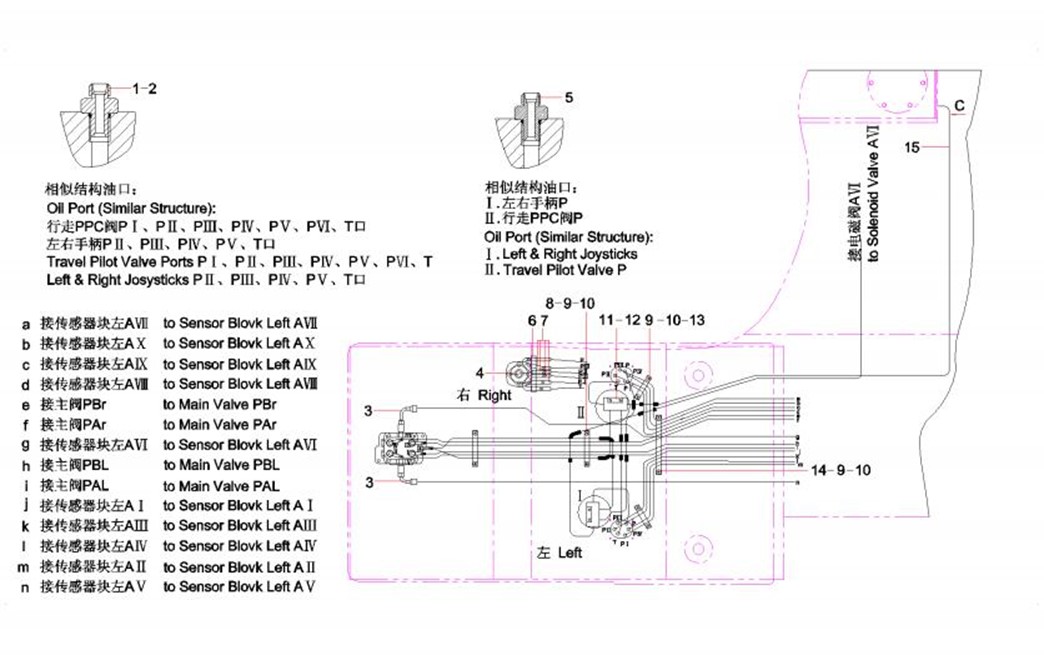

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-185-1 |
1 |
A210401000001 |
8 |
垫圈 |
Washer |
2-185-2 |
2 |
A210111000197 |
4 |
螺栓M10×25GB5783 10.9级 |
Bolt |
2-185-3 |
3 |
60004101 |
1 |
脚踏阀 |
Valve, foot |
2-185-4 |
4 |
B230103004256 |
1 |
胶管 |
Hose |
2-185-5 |
5 |
B230103002001 |
1 |
胶管 |
Hose |
2-185-6 |
6 |
B230103002705 |
1 |
胶管 |
Hose |
2-185-7 |
7 |
B230103000897 |
2 |
胶管 |
Hose, rubber |
2-185-8 |
8 |
10585261 |
1 |
右手柄总装 |
Joystick AS, right |
2-185-9 |
9 |
B210780000418 |
2 |
管接头 |
Connector, pipe |
2-185-10 |
10 |
A820205000838 |
2 |
接头 |
Connector |
2-185-11 |
11 |
60008962 |
1 |
温度传感器 |
Sensor, temperature |
2-185-12 |
12 |
B210780000024 |
2 |
管接头 |
Connector, pipe |
2-185-13 |
13 |
B230103002263 |
2 |
胶管 |
Hose, rubber |
2-185-14 |
14 |
A210405000006 |
8 |
垫圈 |
Washer |
2-185-15 |
15 |
A831211095000 |
3 |
胶管 |
Hose assembly |
2-185-16 |
16 |
B230103002722 |
4 |
管 |
Hose, rubber |
2-185-17 |
17 |
10585259 |
1 |
左手柄总装 |
Joystick AS, left |
2-185-18 |
18 |
A820601990304 |
2 |
法兰 |
Flange |
2-185-19 |
19 |
A820601990336 |
2 |
波纹管 |
Bellows |
2-185-20 |
20 |
A210111000078 |
20 |
螺栓 |
Bolt |

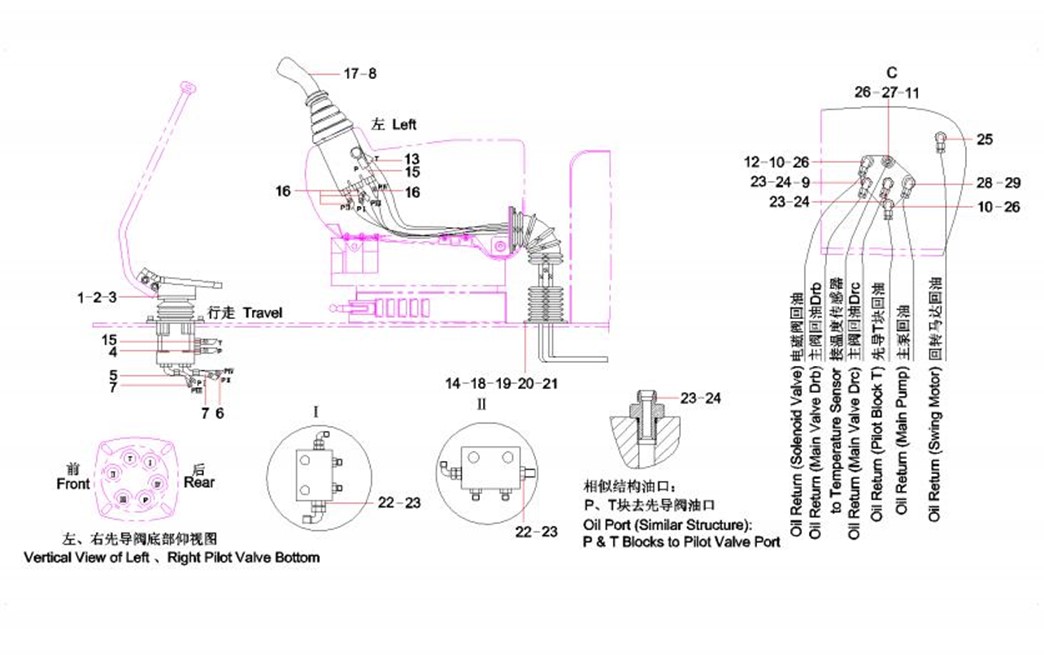

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-187-21 |
21 |
A210401000016 |
12 |
垫圈 |
Washer |
2-187-22 |
22 |
A820205000894 |
2 |
接头 |
Connector |
2-187-23 |
23 |
A230101000247 |
8 |
O形圈 |
O-ring |
2-187-24 |
24 |
A820205000839 |
8 |
接头 |
Connector |
2-187-25 |
25 |
A820205000836 |
1 |
接头 |
Connector |
2-187-26 |
26 |
A230101000243 |
3 |
O形圈 |
O-ring |
2-187-27 |
27 |
10077549 |
1 |
接头 |
Connector, internal |
2-187-28 |
28 |
A820205000837 |
1 |
接头 |
Connector |
2-187-29 |
29 |
A229900001581 |
2 |
O形圈 |
O-ring |

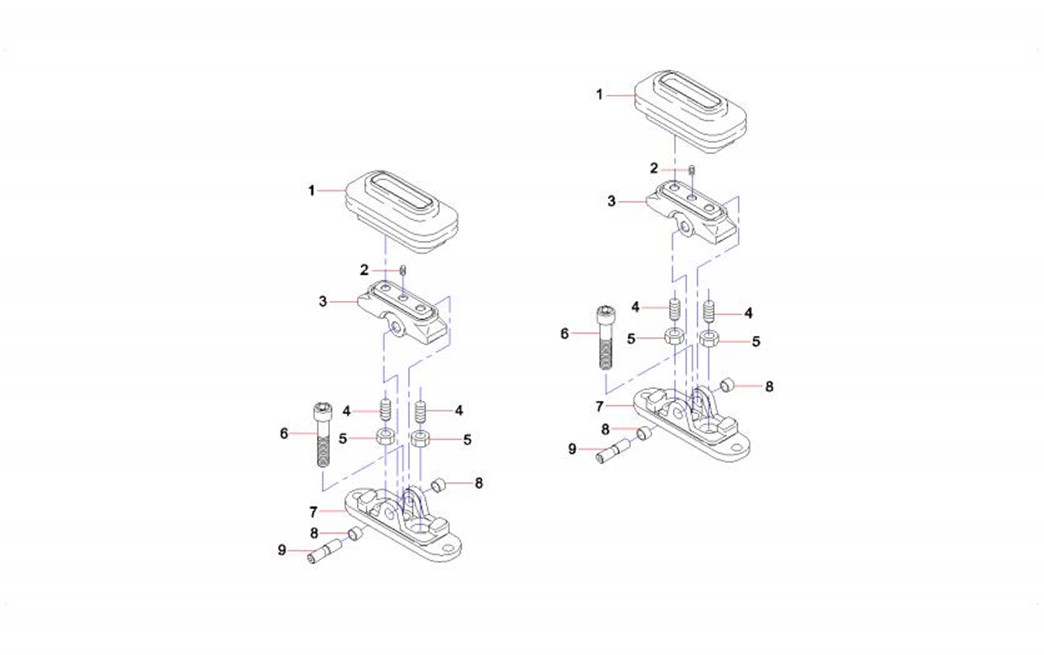

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-189-1 |
1 |
60008593 |
2 |
护罩 |
Cover, rubber |
2-189-2 |
2 |
60038339 |
2 |
定位螺栓 |
Bolt, positioning |
2-189-3 |
3 |
60008591 |
2 |
凸轮 |
Plate, cam |
2-189-4 |
4 |
60008592 |
4 |
调整螺杆 |
Screw, adjusting |
2-189-5 |
5 |
60038480 |
4 |
螺母 |
Nut |
2-189-6 |
6 |
60038527 |
2 |
螺栓 |
Bolt |
2-189-7 |
7 |
60008791 |
2 |
盖 |
Cover |
2-189-8 |
8 |
60038181 |
4 |
衬套 |
Sleeve |
2-189-9 |
9 |
60008585 |
2 |
凸轮轴 |
Camshaft |

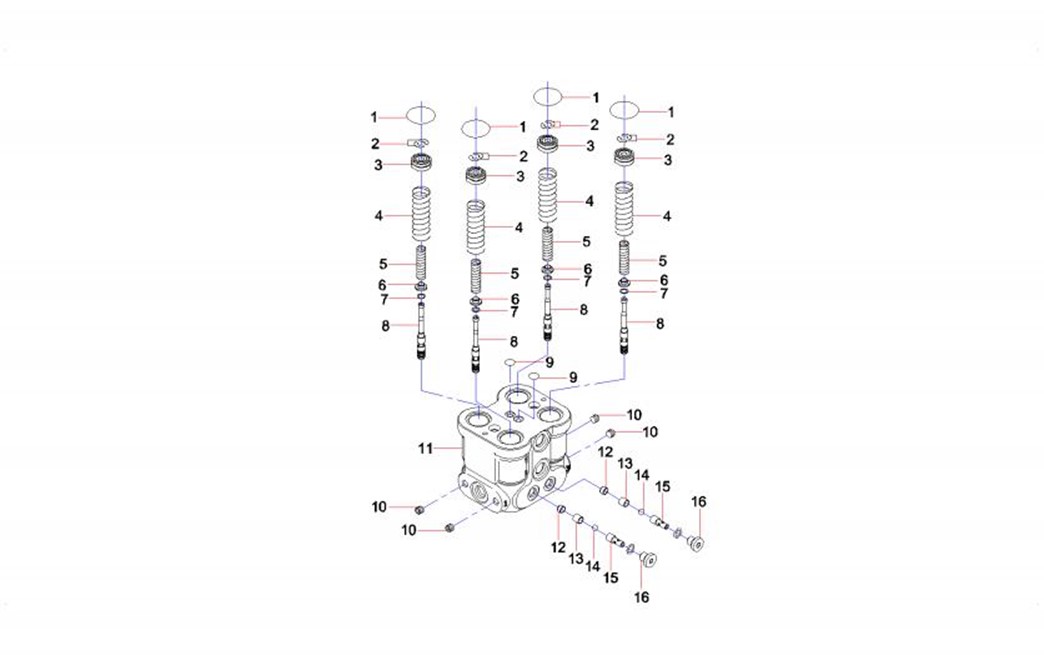

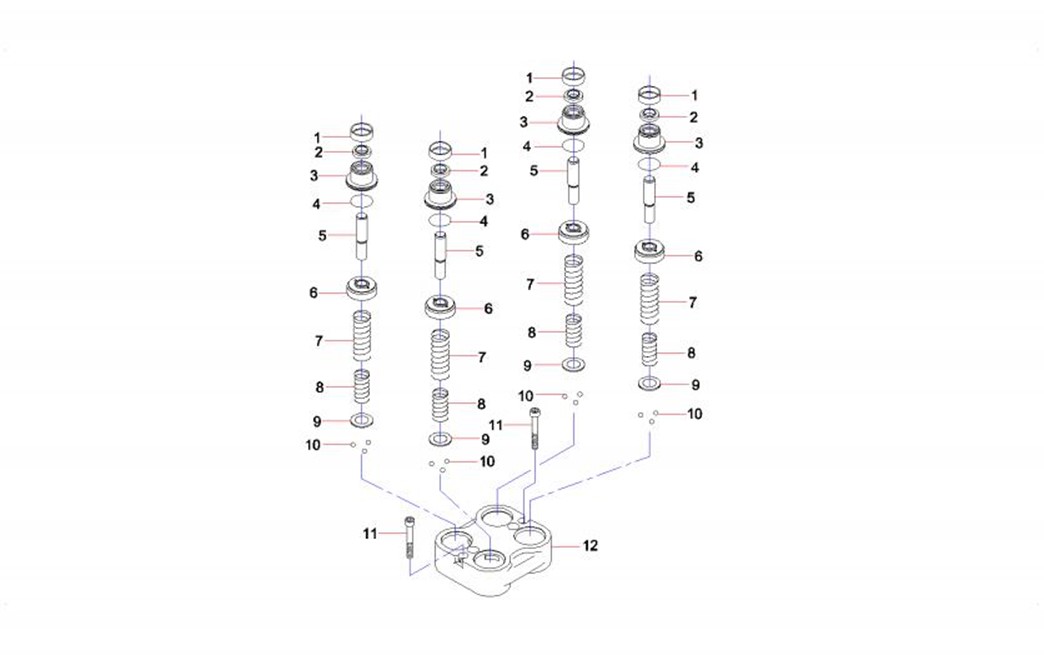

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-191-1 |
1 |
60008754 |
4 |
盖 |
Cover |
2-191-2 |
2 |
60008776 |
4 |
防尘圈 |
Ring, dust |
2-191-3 |
3 |
60008780 |
4 |
堵 |
Plug |
2-191-4 |
4 |
60038720 |
4 |
O形圈 |
O-ring |
2-191-5 |
5 |
60008813 |
4 |
推杆 |
Plunger |
2-191-6 |
6 |
60008803 |
4 |
活塞 |
Piston |
2-191-7 |
7 |
60008767 |
4 |
弹簧 |
Spring |
2-191-8 |
8 |
60008766 |
4 |
弹簧 |
Spring |
2-191-9 |
9 |
60008756 |
4 |
弹簧座 |
Seat, spring |
2-191-10 |
10 |
60038140 |
12 |
轴承钢珠 |
Bearing, ball |
2-191-11 |
11 |
60038563 |
2 |
内六角螺钉 |
Bolt |
2-191-12 |
12 |
60038605 |
1 |
外壳(阻尼器) |
Casing, damper |
