SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 20

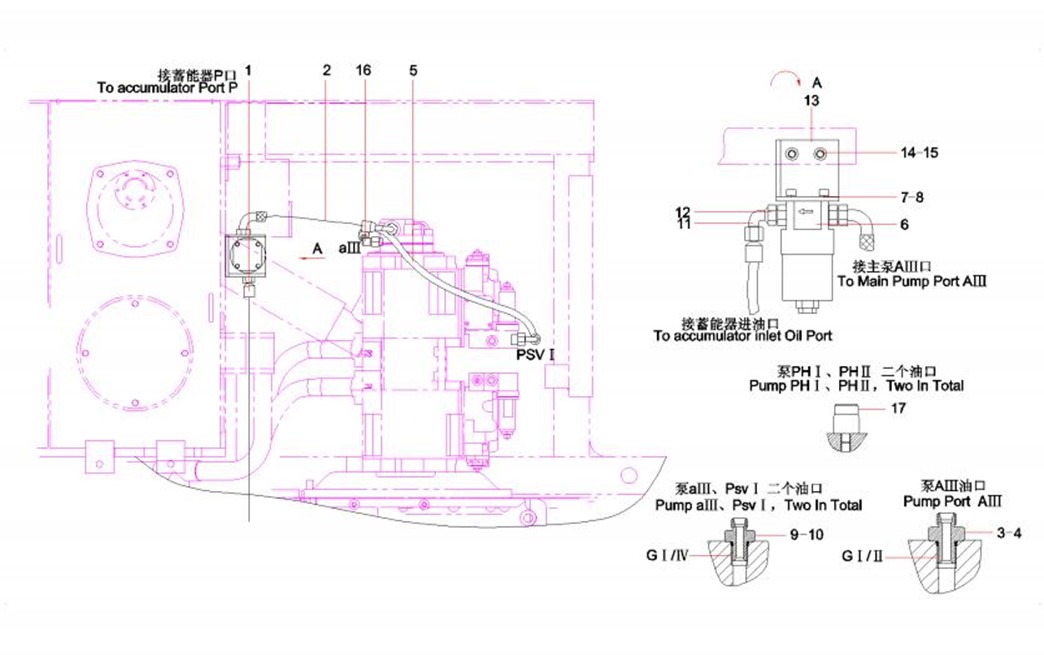

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-205-1 |
1 |
A820205000940 |
7 |
接头 |
Connector |
2-205-2 |
2 |
B230101000047 |
10 |
O形圈 |
O-ring |
2-205-3 |
3 |
21026928 |
1 |
胶管 |
Hose |
2-205-4 |
4 |
A820205000962 |
1 |
接头 |
Connector |
2-205-5 |
5 |
B230101000090 |
1 |
O形圈 |
O-ring |
2-205-6 |
6 |
B230103004072 |
1 |
胶管 |
Hose, rubber |
2-205-7 |
7 |
B230101000049 |
5 |
O形圈 |
O-ring |
2-205-8 |
8 |
A820205000948 |
1 |
G3/8-M26接头 |
Connector |
2-205-9 |
9 |
B210780001363 |
1 |
管接头 |
Connector, pipe |
2-205-10 |
10 |
B230103001100 |
1 |
胶管 |
Hose |
2-205-11 |
11 |
B230103005403 |
1 |
胶管 |
Hose AS |
2-205-12 |
12 |
B210780000418 |
6 |
管接头 |
Connector, pipe |
2-205-13 |
13 |
B210780000024 |
2 |
管接头 |
Connector, pipe |
2-205-14 |
14 |
60137145 |
1 |
蓄能器 |
Accumulator |
2-205-15 |
15 |
23000905 |
1 |
胶管 |
Hose, rubber |
2-205-16 |
16 |
B210780000827 |
1 |
管接头 |
Connector, pipe |
2-205-17 |
17 |
B210780000016 |
1 |
管接头 |
Connector, pipe |
2-205-18 |
18 |
A820205000961 |
3 |
G3/8-M18接头 |
Connector |
2-205-19 |
19 |
23005179 |
2 |
垫圈 |
Washer |
2-205-20 |
20 |
A820205001771 |
1 |
堵头 |
Plug |

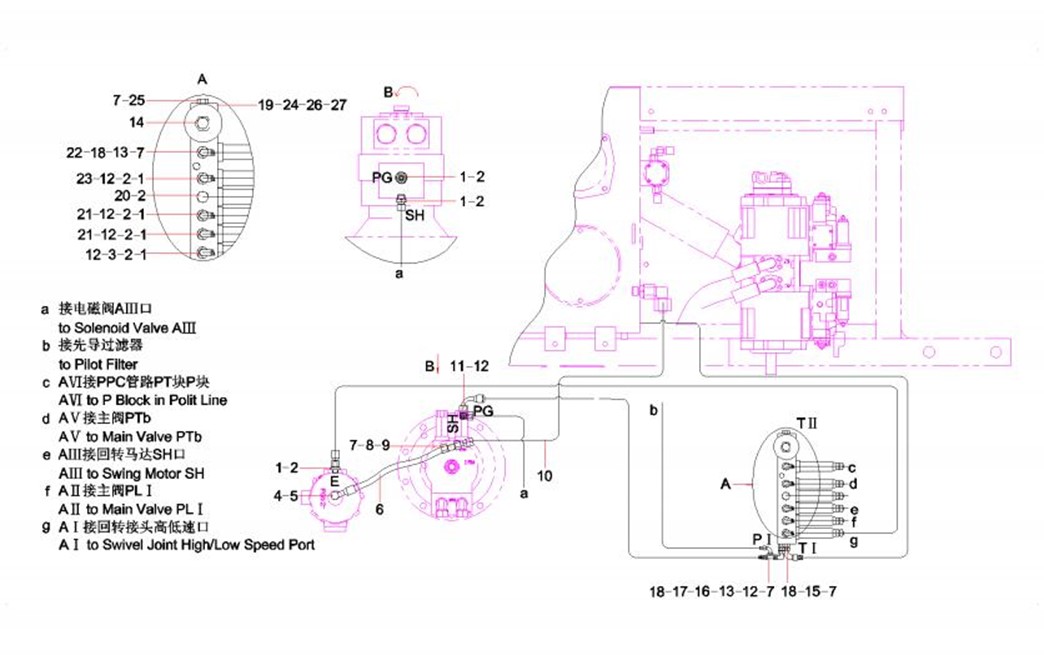

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-207-21 |
21 |
21020054 |
2 |
胶管 |
Hose |
2-207-22 |
22 |
B230103002878 |
1 |
胶管 |
Hose, rubber |
2-207-23 |
23 |
B230103000907 |
1 |
胶管 |
Hose, rubber |
2-207-24 |
24 |
60136331 |
1 |
六联电磁换向阀组 |
Valve GP, solenoid, directional |
2-207-25 |
25 |
A820205000947 |
1 |
堵头 |
Plug |
2-207-26 |
26 |
A210111000295 |
2 |
螺栓 |
Bolt |
2-207-27 |
27 |
A210307000017 |
2 |
螺母 |
Nut |

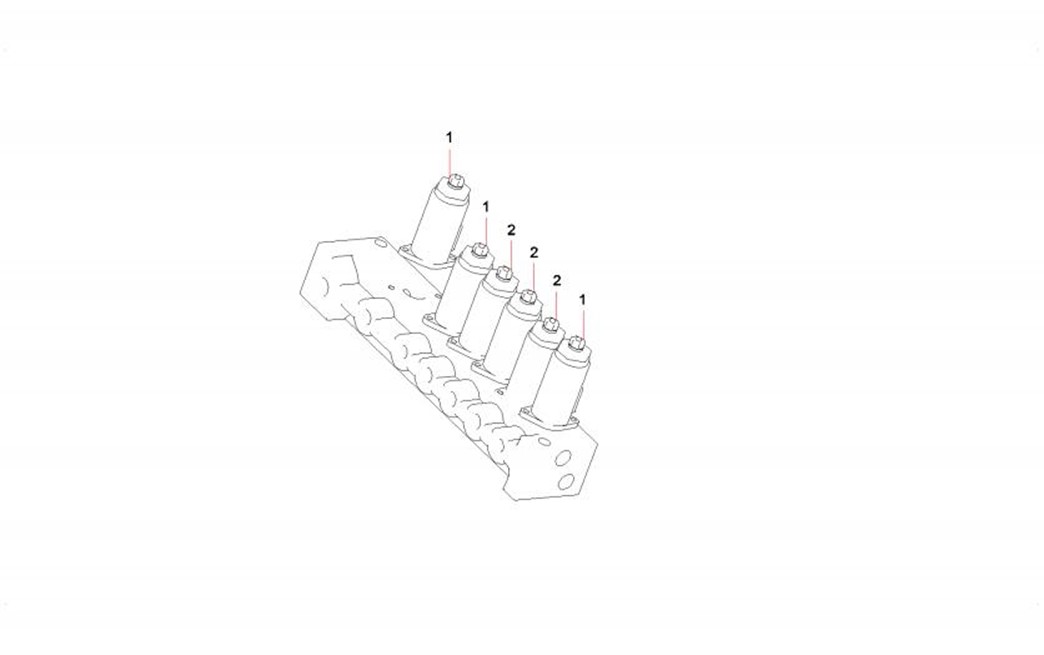

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-209-1 |
1 |
60065224 |
3 |
电磁切换阀 |
Valve, solenoid, changeover |
2-209-2 |
2 |
60065222 |
3 |
电磁比例减压阀 |
Valve, solenoid, proportional |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-211-1 |
1 |
B230103002553 |
1 |
胶管 |
Hose |
2-211-2 |
2 |
B230103002543 |
1 |
胶管 |
Hose, rubber |
2-211-3 |
3 |
A820205000941 |
1 |
接头 |
Connector |
2-211-4 |
4 |
B230101000090 |
1 |
O形圈 |
O-ring |
2-211-5 |
5 |
B230103000808 |
1 |
胶管 |
Hose, rubber |
2-211-6 |
6 |
B229900000063 |
1 |
压油过滤器 |
Filter, oil |
2-211-7 |
7 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw |
2-211-8 |
8 |
A210401000017 |
4 |
垫圈 |
Washer |
2-211-9 |
9 |
A820205000940 |
2 |
接头 |
Connector |
2-211-10 |
10 |
B230101000047 |
2 |
O形圈 |
O-ring |
2-211-11 |
11 |
B210780000024 |
2 |
管接头 |
Connector, pipe |
2-211-12 |
12 |
B210780000746 |
2 |
管接头 |
Connector, pipe |
2-211-13 |
13 |
A810102023065 |
1 |
先导过滤支架 |
Bracket, pilot filter |
2-211-14 |
14 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw |
2-211-15 |
15 |
A210401000002 |
2 |
垫圈 |
Washer |
2-211-16 |
16 |
B210780000418 |
1 |
管接头 |
Connector, pipe |
2-211-17 |
17 |
60114799 |
2 |
压力传感器 |
Sensor, pressure |

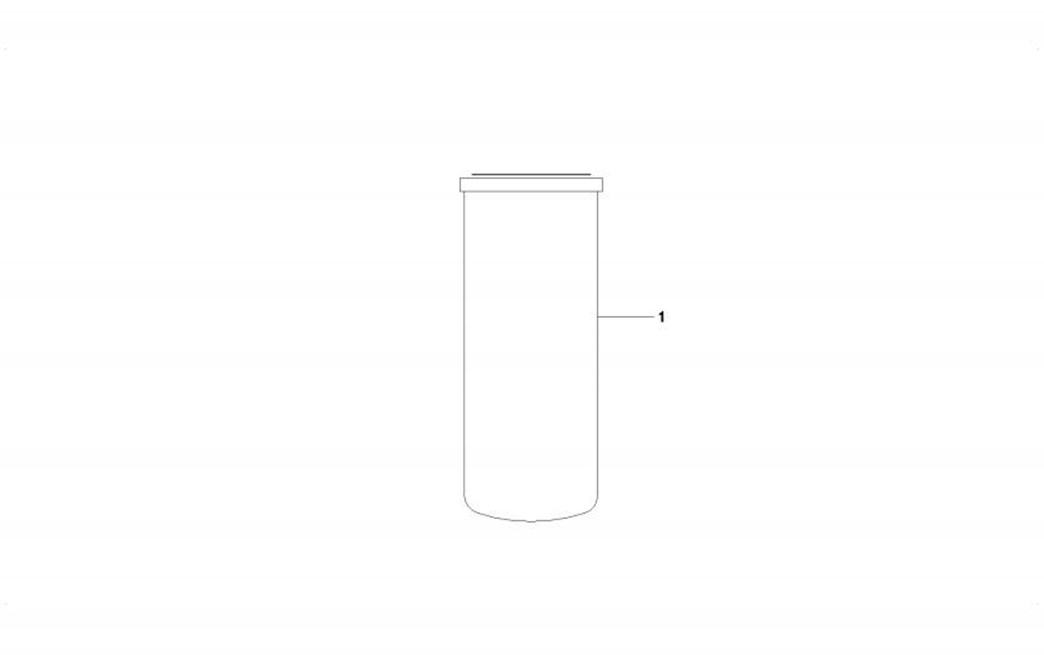

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-213-1 |
1 |
A222100000119 |
1 |
先导滤芯 |
Element, pilot filter |

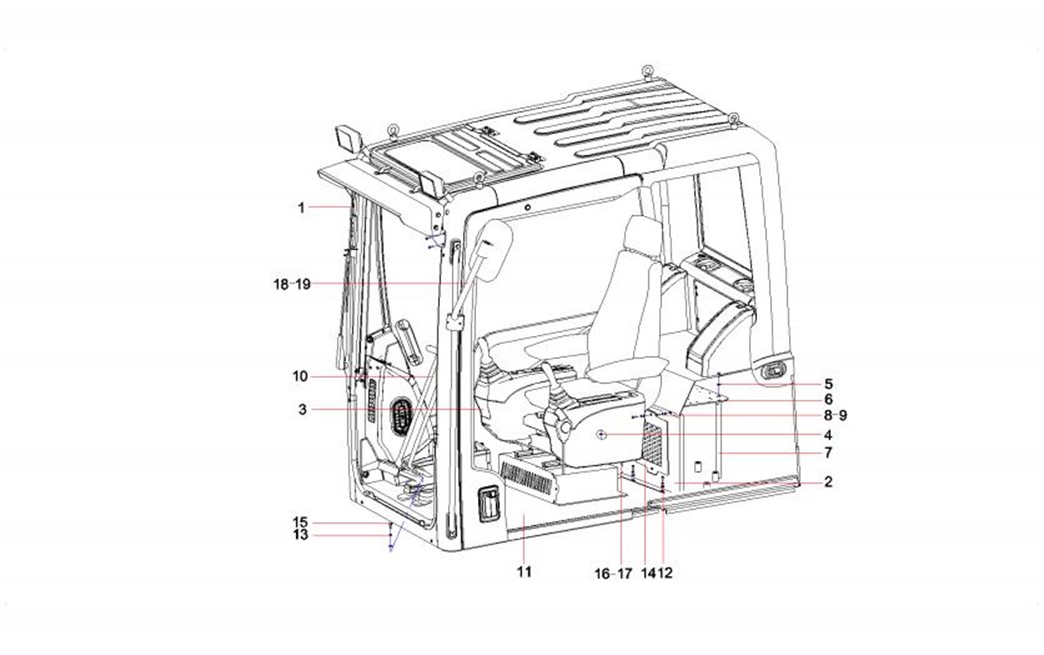

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-215-1 |
1 |
60163524 |
1 |
驾驶室 |
Cab |
2-215-2 |
2 |
12259923 |
1 |
立板 |
Plate, vertical |
2-215-3 |
3 |
13172656 |
1 |
座椅及操纵箱 |
seat and control |
2-215-4 |
4 |
A210401000015 |
2 |
垫圈 |
Washer |
2-215-5 |
5 |
A210405000007 |
22 |
垫圈 |
Washer |
2-215-6 |
6 |
12786618 |
1 |
电气安装板 |
Installation plate for electrical |
2-215-7 |
7 |
10253103 |
3 |
支撑杆 |
Rod, supporting |
2-215-8 |
8 |
A210210000027 |
6 |
螺钉 |
Screw |
2-215-9 |
9 |
A210405000006 |
6 |
垫圈 |
Washer |
2-215-10 |
10 |
12934780 |
1 |
行走操纵机构 |
Running control |
2-215-11 |
11 |
12935011 |
1 |
底板架 |
Bottom board rack of cab |
2-215-12 |
12 |
A210204000146 |
20 |
螺钉 |
Screw |
2-215-13 |
13 |
A210401000001 |
8 |
垫圈 |
Washer |
2-215-14 |
14 |
10244287 |
1 |
内气盖板 |
Plate, cover, air, inner |
2-215-15 |
15 |
A210111000195 |
6 |
螺栓M10×16GB5783 10.9级 |
Bolt |
2-215-16 |
16 |
A229900010630 |
1 |
吹脚风道 |
Passage, air, foot-blowing |
2-215-17 |
17 |
10567493 |
1 |
吹脚风道密封海绵 |
Sponge, sealing, floor air outlet |
2-215-18 |
18 |
变更或见其他配置 |
1 |
驾驶室后视镜 |
Mirror, rear view, cab |
2-215-19 |
19 |
变更或见其他配置 |
1 |
后视镜支架组件 |
Bracket GP, rear view mirror |
