SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 21

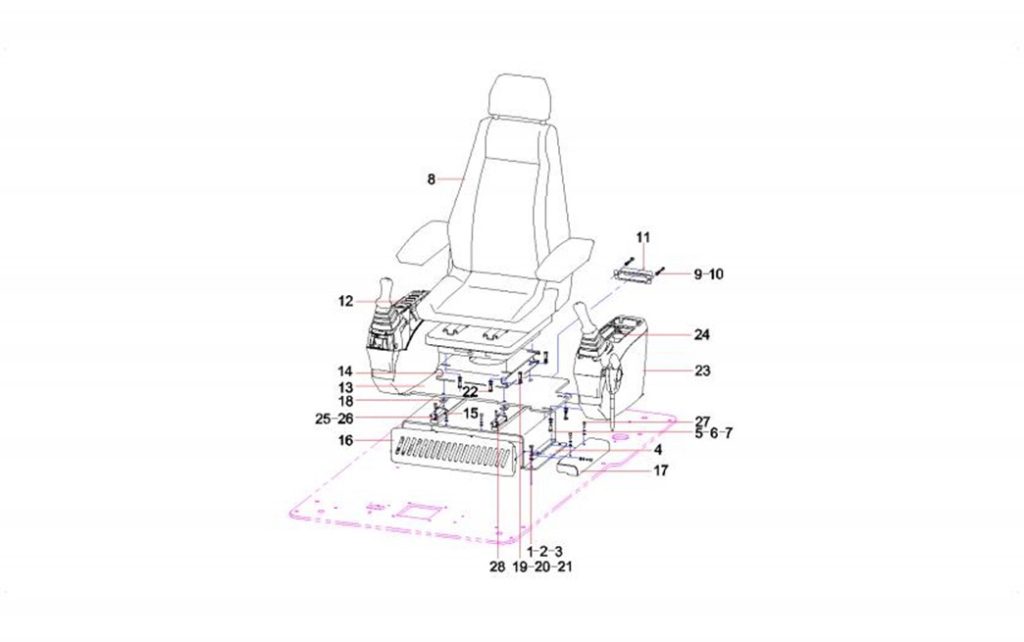

识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-217-1 | 1 | A210111000090 | 4 | 螺栓 | Bolt |
2-217-2 | 2 | A210404000005 | 4 | 垫圈 | False |
2-217-3 | 3 | A210401000017 | 12 | 垫圈 | Washer |
2-217-4 | 4 | 11849053 | 1 | 座椅下底座架 | Bracket, lower base, seat |
2-217-5 | 5 | A210111000018 | 8 | 螺栓 | Bolt |
2-217-6 | 6 | A210405000011 | 8 | 垫圈 | Washer |
2-217-7 | 7 | A210401000001 | 8 | 垫圈 | Washer |
2-217-8 | 8 | B229900000265 | 1 | 机械悬浮式驾驶座椅 | Seat, cab, mechanical suspension |
2-217-9 | 9 | A210204000130 | 2 | 螺钉 | Screw |
2-217-10 | 10 | A210405000006 | 2 | 垫圈 | Washer |
2-217-11 | 11 | 10241175 | 1 | 风道连接法兰 | Flange, coupling, air duct |
2-217-12 | 12 | A229900007791 | 1 | 右扶手箱总成 | Armrest GP, right |
2-217-13 | 13 | 10115283 | 1 | 支撑平板 | Plate, supporting |
2-217-14 | 14 | 10115295 | 1 | 座椅上底座架 | Bracket, upper base, seat |
2-217-15 | 15 | A210210000010 | 4 | 螺钉 | Screw |
2-217-16 | 16 | 10140450 | 1 | 电装底座架前盖 | Cover, seat bracket, front |
2-217-17 | 17 | 10344193 | 1 | 外护罩 | Hood, outer |
2-217-18 | 18 | 10130346 | 4 | 座椅导轨调整垫 | Adjuster, guide rail, seat |
2-217-19 | 19 | A210307000012 | 8 | 螺母 | Nut |
2-217-20 | 20 | A210405000007 | 8 | 垫圈 | Washer |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-219-21 | 21 | A210204000164 | 4 | 螺钉 | Screw |
2-219-22 | 22 | A210111000089 | 4 | 螺栓 | Bolt |
2-219-23 | 23 | 60235491 | 1 | 左扶手箱总成 | Left armrest box assembly |
2-219-24 | 24 | B249900001447 | 1 | 控制面板 | Panel, control |
2-219-25 | 25 | 60033517 | 1 | 座椅右导轨 | Guide rail, seat, right |
2-219-26 | 26 | B229900000494 | 1 | 座椅拉杆 | Pull rod, seat |
2-219-27 | 27 | A210204000172 | 2 | 螺钉 | Screw |
2-219-28 | 28 | 60033205 | 1 | 座椅左导轨 | Guide rail, seat, left |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-221-1 | 1 | 60153633 | 1 | 靠垫 | Cushion, back |
2-221-2 | 2 | 60153810 | 1 | 座垫 | Cushion, seat |
2-221-3 | 3 | 60153648 | 1 | 头枕 | Headrest |
2-221-4 | 4 | 60153704 | 1 | 衬套 | Bushing |
2-221-5 | 5 | 60153632 | 1 | 靠背 | Backrest |
2-221-6 | 6 | 60153625 | 1 | 黑色盖子 | Cover, black |
2-221-7 | 7 | 60153669 | 1 | 套环 | Ring |
2-221-8 | 8 | 60153650 | 1 | 文件袋 | Bag, document |
2-221-9 | 9 | 60153643 | 1 | 泡沫块 | Foam |
2-221-10 | 10 | 60153808 | 1 | 左扶手装置 | Console AS (LH) |
2-221-11 | 11 | 60153807 | 1 | 左扶手 | Console (LH) |
2-221-12 | 12 | 60153795 | 1 | 右扶手装置 | Console AS (RH) |
2-221-13 | 13 | 60153794 | 1 | 右扶手 | Console (RH) |
2-221-14 | 14 | 60153754 | 1 | 铰链封盖装置 | Cover AS, hinge |
2-221-15 | 15 | 60153664 | 1 | 左封盖 | Cover LH |
2-221-16 | 16 | 60153653 | 1 | 右封盖 | Cover RH |
2-221-17 | 17 | 60153756 | 1 | 靠背角度调节装置 | Adjuster, backrest angle |
2-221-18 | 18 | 60153711 | 1 | 弹簧支柱 | Pillar, spring |
2-221-19 | 19 | 60153831 | 1 | 左杠杆 | Lever, left |
2-221-20 | 20 | 60153626 | 1 | 活动板 | Plate, movable |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-223-21 | 21 | 60153751 | 1 | 角度调节手柄 | Handle, angle adjustment |
2-223-22 | 22 | 60153812 | 1 | 座椅骨架 | Framework, seat |
2-223-23 | 23 | 60153695 | 1 | 安全带 | Seat belt |
2-223-24 | 24 | 60153746 | 1 | 滑轨装置 | Rail AS |
2-223-25 | 25 | 60153796 | 1 | 右滑轨 | Rail, right |
2-223-26 | 26 | 60153752 | 1 | 角支座 | Support, angle |
2-223-27 | 27 | 60153651 | 1 | 限位弯杆 | Bar, limit |
2-223-28 | 28 | 60153809 | 1 | 左滑轨 | Rail, left |
2-223-29 | 29 | 60153814 | 1 | 座椅悬挂总成 | Suspension AS, seat |
2-223-30 | 30 | 60153811 | 1 | 座垫固定板 | Plate, seat-holding |
2-223-31 | 31 | 60153656 | 1 | 整齐嵌板 | Panel |
2-223-32 | 32 | 60153646 | 1 | 嵌板 | Panel |
2-223-33 | 33 | 60153696 | 1 | 安全带短带 | Belt, safety, short |
2-223-34 | 34 | 60153701 | 1 | 插销 | Pin |
2-223-35 | 35 | 60153790 | 1 | 摇臂总成 | Rocker AS |
2-223-36 | 36 | 60153739 | 1 | 滚筒 | Roll |
2-223-37 | 37 | 60153733 | 1 | 隔板 | Separator |
2-223-38 | 38 | 60153647 | 1 | 条板 | Strip |
2-223-39 | 39 | 60153822 | 1 | 套筒 | Sleeve |
2-223-40 | 40 | 60153700 | 1 | 插销 | Pin |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-225-41 | 41 | 60153802 | 1 | 轴承滚柱 | Roller, bearing |
2-225-42 | 42 | 60153657 | 1 | 支端 | Support |
2-225-43 | 43 | 60153617 | 1 | U型固定槽 | Profile, U-shaped |
2-225-44 | 44 | 60153817 | 1 | 橡胶板 | Plate, rubber |
2-225-45 | 45 | 60153679 | 1 | 缓冲器 | Damper |
2-225-46 | 46 | 60153813 | 1 | 座椅悬挂底板 | Plate, bottom, suspension |
2-225-47 | 47 | 60153691 | 1 | 阻尼减震器 | Damper |
2-225-48 | 48 | 60153801 | 1 | 轴承滚珠保持架 | Race, ball,bearing |
2-225-49 | 49 | 60153707 | 1 | 弹簧吊架 | Hanger, spring |
2-225-50 | 50 | 60153712 | 1 | 弹性圆柱销 | Pin, cylindrical |
2-225-51 | 51 | 60153699 | 1 | 插销 | Pin |
2-225-52 | 52 | 60153619 | 1 | 触发器 | Trigger |
2-225-53 | 53 | 60153703 | 1 | 衬套 | Bushing |
2-225-54 | 54 | 60153799 | 1 | 指示器 | Indicator |
2-225-55 | 55 | 60153740 | 1 | 滚柱 | Roller |
2-225-56 | 56 | 60153820 | 1 | 尺标 | Scale |
2-225-57 | 57 | 60153680 | 1 | 缓冲器 | Damper |
2-225-58 | 58 | 60153738 | 1 | 固定销 | Pin, retainer |
2-225-59 | 59 | 60153644 | 1 | 气囊箱 | Bellow |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |

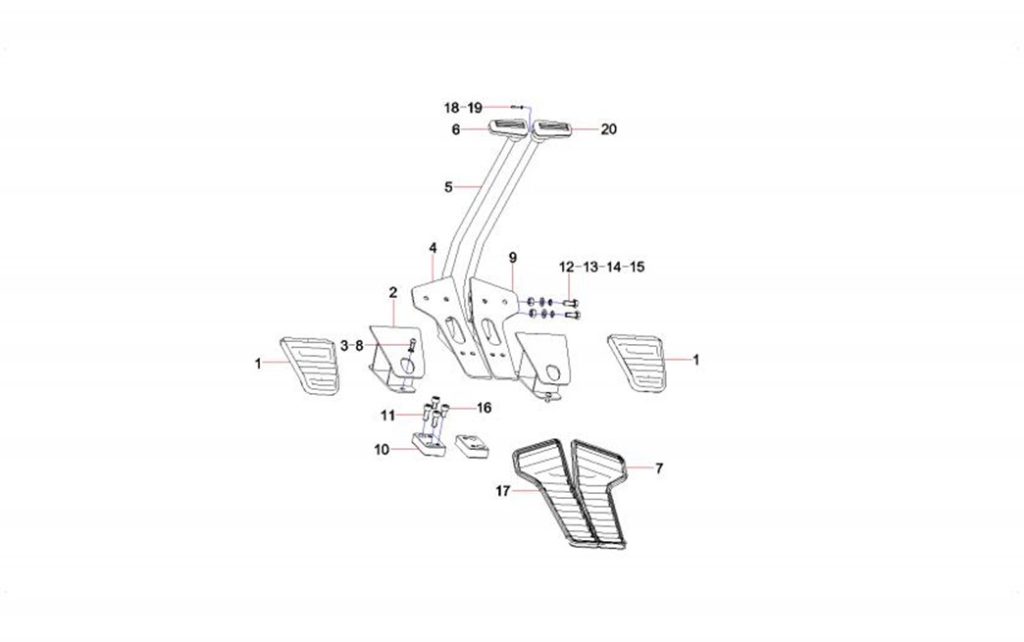

2-227-1 | 1 | 12002592 | 2 | 脚踏套 | Sleeve, foot valve |
2-227-2 | 2 | 12846550 | 2 | 脚踏板 | PedalSY75CAI2H.1.5.6.2 |
2-227-3 | 3 | 24000511 | 4 | 垫圈8GB93 达克锈 | Washer 8GB93 达克锈 |
2-227-4 | 4 | 12003641 | 1 | 脚踏阀垫板总成左 | Plate GP,foot valve |
2-227-5 | 5 | A810201073015 | 2 | 操纵杆 | Lever, control |
2-227-6 | 6 | 12688927 | 1 | 左手柄 | Handle, left |
2-227-7 | 7 | 12010268 | 1 | 脚踏阀垫板套右 | Sleeve, plate,foot valve |
2-227-8 | 8 | A210210000019 | 4 | 螺钉 | Screw |
2-227-9 | 9 | 12009972 | 1 | 脚踏阀垫板总成右 | Plate GP,foot valve |
2-227-10 | 10 | 11571909 | 2 | 联接块 | Block, connection |
2-227-11 | 11 | 23000066 | 4 | 螺钉M10×25GB70.1 10.9级 | Screw |
2-227-12 | 12 | A210307000017 | 4 | 螺母 | Nut |
2-227-13 | 13 | A210111000018 | 4 | 螺栓 | Bolt |
2-227-14 | 14 | 24000637 | 4 | 垫圈10GB97.1 达克锈 | Washer 10GB97.1 |
2-227-15 | 15 | 24000512 | 4 | 垫圈10GB93 达克锈 | Washer 10GB93 达克锈 |
2-227-16 | 16 | A210204000202 | 4 | 螺钉 | Screw |
2-227-17 | 17 | 12009258 | 1 | 蝶形脚踏垫板套 | Sheath, plate, butterfly footrest |
2-227-18 | 18 | A210210000059 | 2 | 螺钉 | Screw |
2-227-19 | 19 | 60238780 | 2 | 垫圈3GB97.1 达克锈 | Washer |
2-227-20 | 20 | 12691132 | 1 | 右手柄 | Handle, right |
