SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 28
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-27-1 |
1 |
60038801 |
3 |
O形圈 |
O-ring |
3-27-2 |
2 |
60091777 |
4 |
螺栓 |
Bolt |
3-27-3 |
3 |
60091764 |
4 |
防松垫圈 |
Washer, lock |
3-27-4 |
4 |
60091720 |
2 |
阀 |
Valve |
3-27-5 |
5 |
60091791 |
2 |
轴套 |
Sleeve, shaft |
3-27-6 |
6 |
60091753 |
2 |
弹簧挡圈 |
Retainer, spring |
3-27-7 |
7 |
60091760 |
2 |
堵头 |
Plug |
3-27-8 |
8 |
60062353 |
2 |
垫片 |
Gasket |
3-27-9 |
9 |
60091747 |
2 |
弹簧 |
Spring |
3-27-10 |
10 |
60038799 |
1 |
O形圈 |
O-ring |
3-27-11 |
11 |
60091797 |
4 |
O形圈 |
O-ring |
3-27-12 |
12 |
60038800 |
4 |
O形圈 |
O-ring |
3-27-13 |
13 |
60081994 |
4 |
O形圈 |
O-ring |
3-27-14 |
14 |
60091711 |
1 |
泵体 |
Pump body |
3-27-15 |
15 |
60081962 |
1 |
活塞 |
Piston |
3-27-16 |
16 |
60038495 |
2 |
螺塞 |
Plug, screw |
3-27-17 |
17 |
60091789 |
4 |
支撑环 |
Ring, support |
3-27-18 |
18 |
60038502 |
11 |
螺塞 |
Plug, screw |
3-27-19 |
19 |
60091709 |
2 |
阻尼孔 |
Orifice |
3-27-20 |
20 |
60038798 |
2 |
O形圈 |
O-ring |

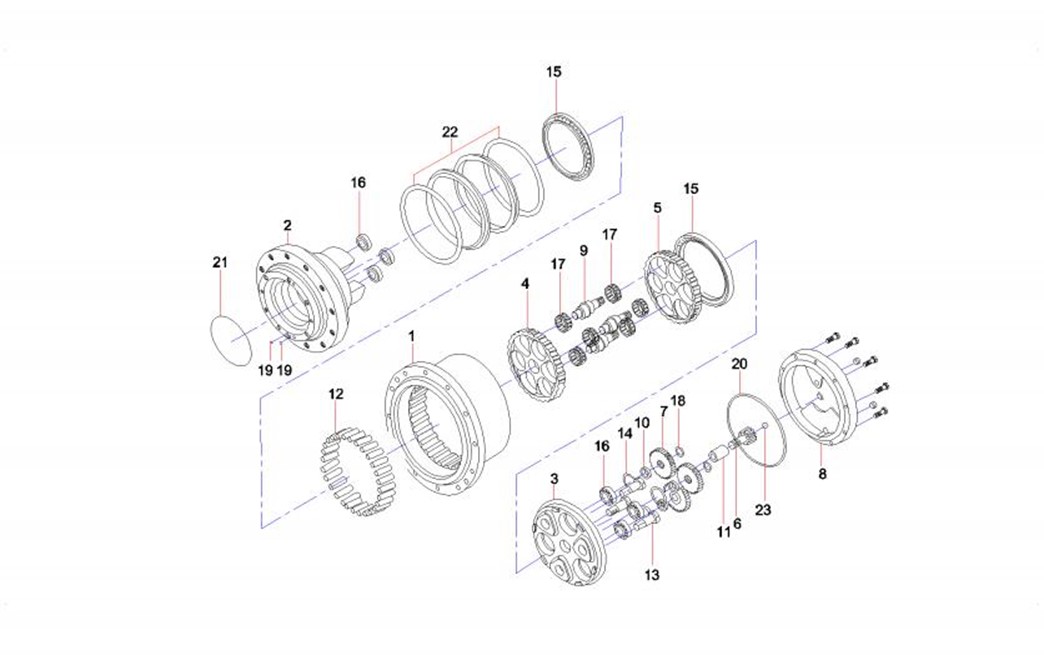

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-29-1 |
1 |
60091776 |
1 |
轮毂 |
Hub |
3-29-2 |
2 |
60091785 |
1 |
心轴 |
Spindle |
3-29-3 |
3 |
60091788 |
1 |
支撑法兰 |
Flange, supporting |
3-29-4 |
4 |
60091737 |
1 |
RV齿轮 |
Gear |
3-29-5 |
5 |
60091738 |
1 |
RV齿轮 |
Gear |
3-29-6 |
6 |
60091742 |
1 |
驱动齿轮 |
Gear, drive |
3-29-7 |
7 |
60091743 |
3 |
正齿轮 |
Gear, spur |
3-29-8 |
8 |
60091763 |
1 |
端盖 |
Cover, end |
3-29-9 |
9 |
60091781 |
3 |
曲柄轴 |
Crankshaft |
3-29-10 |
10 |
60091767 |
3 |
隔板 |
Plate, spacer |
3-29-11 |
11 |
60091736 |
1 |
联轴器 |
Coupling, shaft |
3-29-12 |
12 |
60091783 |
24 |
销子 |
Pin |
3-29-13 |
13 |
60091773 |
3 |
铰刀螺栓 |
Bolt, reamer |
3-29-14 |
14 |
60091774 |
3 |
卡环 |
Ring, snap |
3-29-15 |
15 |
60091733 |
2 |
滚珠轴承 |
Bearing, ball |
3-29-16 |
16 |
60091735 |
6 |
圆锥滚子轴承 |
Bearing, roller, tapered |
3-29-17 |
17 |
60091732 |
6 |
滚针轴承 |
Bearing, needle |
3-29-18 |
18 |
60091814 |
3 |
轴用卡环 |
Ring, snap |
3-29-19 |
19 |
60091798 |
2 |
O形圈 |
O-ring |
3-29-20 |
20 |
60091801 |
1 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-31-21 |
21 |
60091802 |
1 |
O形圈 |
O-ring |
3-31-22 |
22 |
60091811 |
2 |
浮动油封 |
Seal, oil |
3-31-23 |
23 |
60038042 |
5 |
钢球 |
Ball, steel |

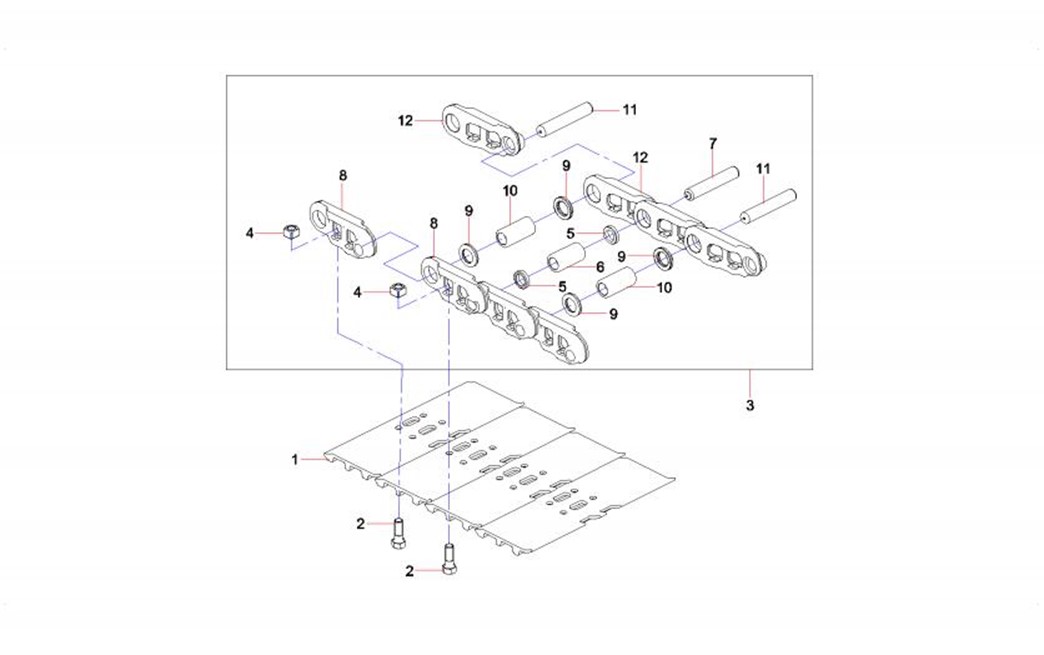

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-33-1 |
1 |
60019250 |
44 |
履带板 |
Shoe, track |
3-33-2 |
2 |
60018963 |
176 |
履带螺栓 |
Bolt, track |
3-33-3 |
3 |
10786241 |
2 |
链轨总成 |
Track AS |
3-33-4 |
4 |
60018959 |
176 |
履带螺母 |
Nut, track |
3-33-5 |
5 |
11176811 |
2 |
销垫 |
Gasket, pin |
3-33-6 |
6 |
11176810 |
1 |
主销套 |
Bush, master pin |
3-33-7 |
7 |
11176809 |
1 |
主销轴 |
Roll, master pin |
3-33-8 |
8 |
11176814 |
44 |
左链轨节 |
Link, track, left |
3-33-9 |
9 |
60019264 |
86 |
密封圈 |
Ring, sealing |
3-33-10 |
10 |
11176808 |
43 |
销套 |
Sleeve, pin |
3-33-11 |
11 |
11176807 |
43 |
销轴 |
Pin |
3-33-12 |
12 |
11176813 |
44 |
右链轨节 |
Link, track |

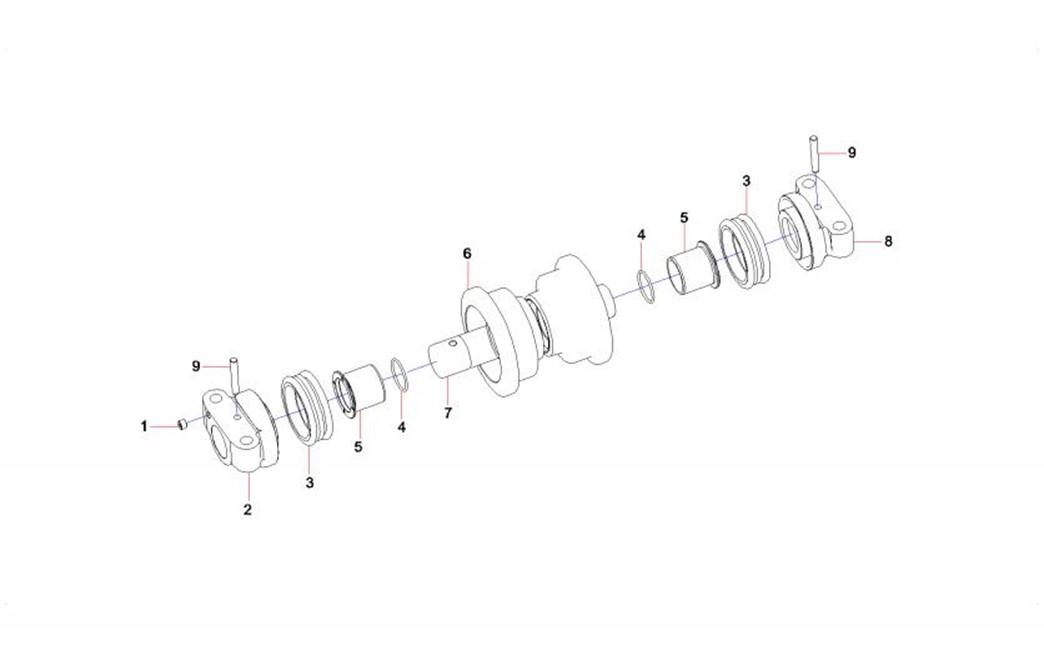

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-35-1 |
1 |
60047627 |
1 |
闷头螺塞 |
Plug, screw |
3-35-2 |
2 |
11583988 |
1 |
右端盖 |
End cover,right |
3-35-3 |
3 |
60047792 |
2 |
托浮动油封 |
Seal, oil, float |
3-35-4 |
4 |
A210608000074 |
2 |
O形圈 |
O-ring |
3-35-5 |
5 |
60028677 |
2 |
带法兰轴套 |
Sleeve,shaft,with flange |
3-35-6 |
6 |
11583991 |
1 |
支重轮轮体 |
Thrust wheel body |
3-35-7 |
7 |
11583986 |
1 |
轴 |
Shaft |
3-35-8 |
8 |
11583987 |
1 |
左端盖 |
left_cover |
3-35-9 |
9 |
60047628 |
2 |
圆柱销 |
Pin |

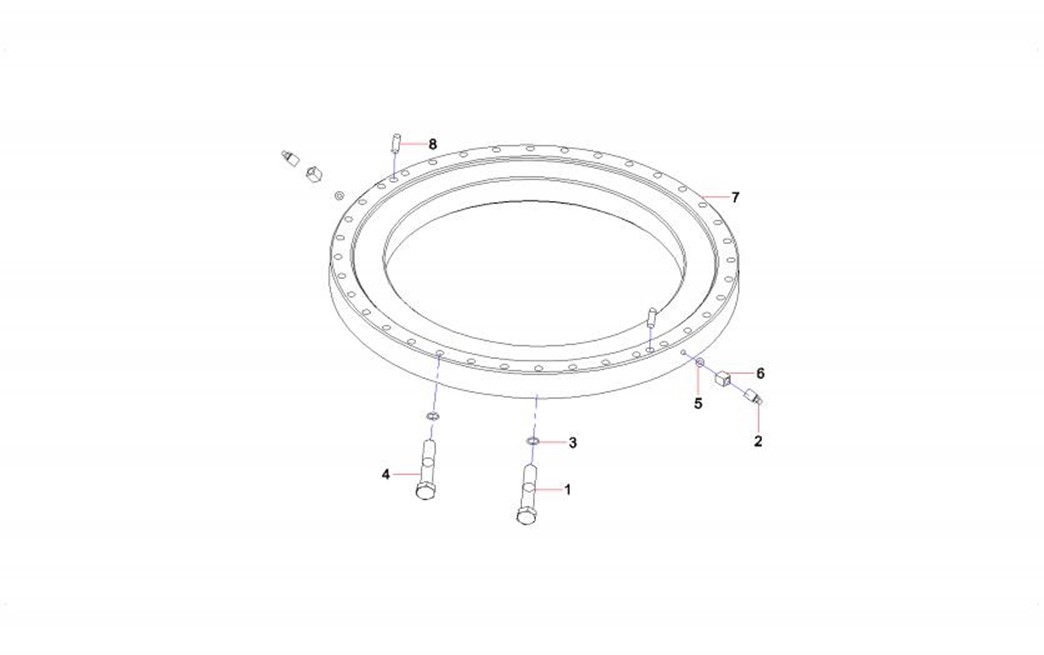

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-37-1 |
1 |
A210111000063 |
36 |
螺栓M20×70GB5783 10.9级 |
Bolt |
3-37-2 |
2 |
B229900000686 |
2 |
黄油嘴 |
Fitting, grease |
3-37-3 |
3 |
A210491000132 |
72 |
垫圈 |
Washer 20GB1230 |
3-37-4 |
4 |
A210110000233 |
36 |
螺栓M20×110GB5782 10.9级 |
Bolt |
3-37-5 |
5 |
A820102010428 |
2 |
密封垫 |
Seal, ring |
3-37-6 |
6 |
A820205000955 |
2 |
方接头 |
Joint, square |
3-37-7 |
7 |
10835684 |
1 |
回转支承 |
Bearing,slewing |
3-37-8 |
8 |
A820301012418 |
2 |
销 |
Pin |
