SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 27
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-15-1 |
1 |
60078267 |
2 |
销 |
Pin |
3-15-2 |
2 |
60078266 |
1 |
外支座 |
Support, outer |
3-15-3 |
3 |
60078252 |
4 |
浮封环 |
Ring, seal, float |
3-15-4 |
4 |
60078268 |
1 |
引导轮 |
Wheel, idler |
3-15-5 |
5 |
60078269 |
1 |
引导轮轴 |
Body, idler wheel |
3-15-6 |
6 |
60078279 |
2 |
O形圈 |
O-ring |
3-15-7 |
7 |
60078273 |
2 |
轴套 |
Sleeve, shaft |
3-15-8 |
8 |
60078263 |
1 |
螺塞 |
Plug, screw |
3-15-9 |
9 |
60078264 |
1 |
内支座 |
Support, inner |
3-15-10 |
10 |
60078280 |
4 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

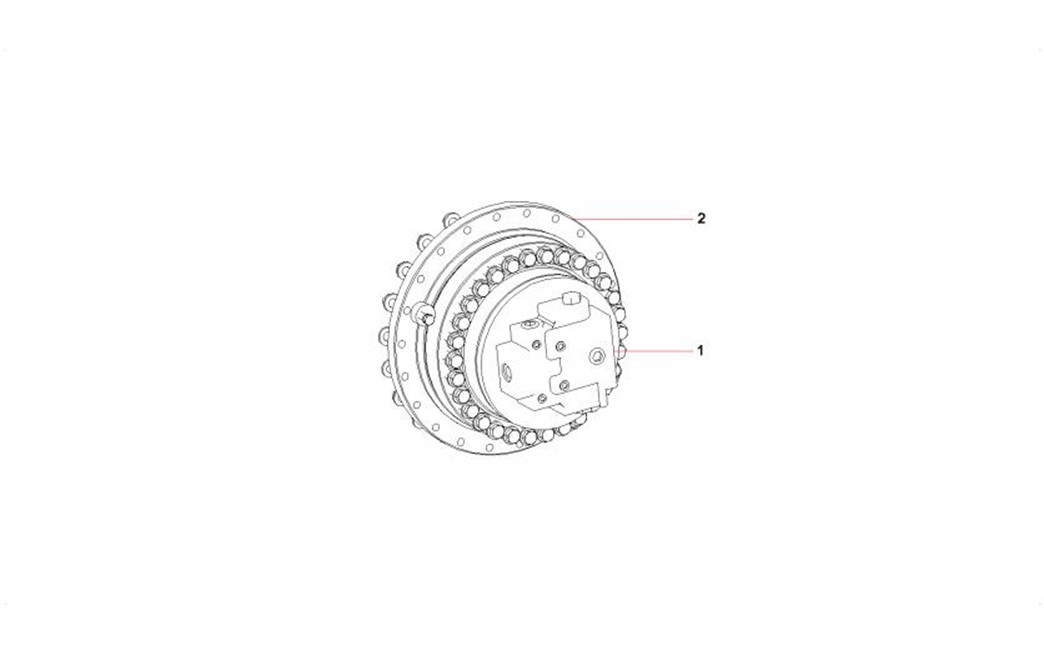

3-17-1 |
1 |
60181553 |
1 |
柱塞马达 |
Plunger motor |
3-17-2 |
2 |
60181552 |
1 |
减速机 |
Reduction Gear |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

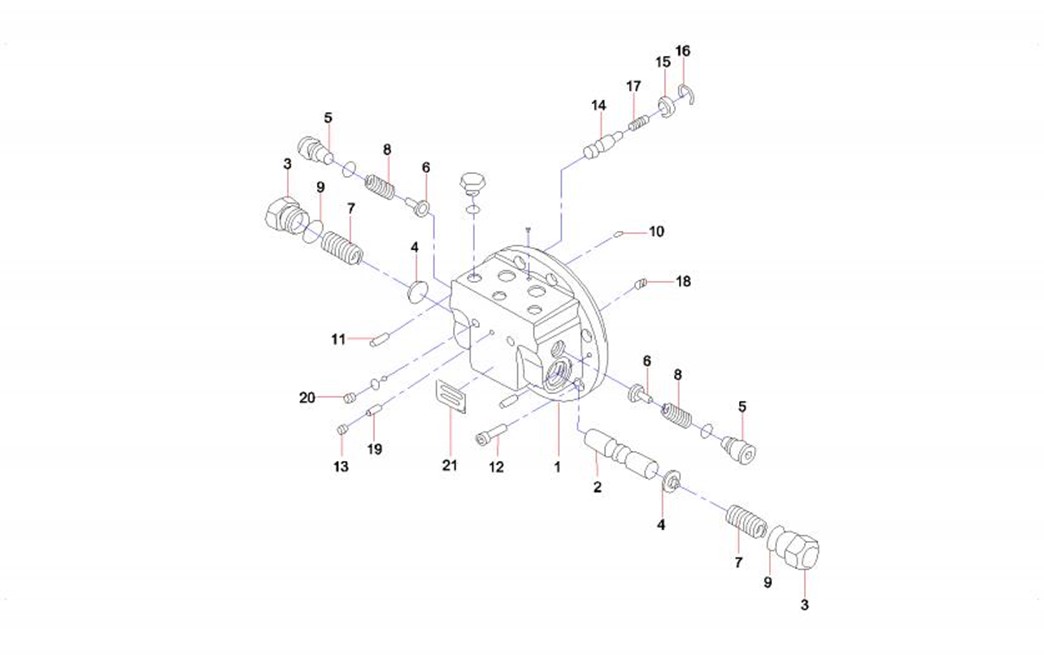

3-19-1 |
1 |
60091768 |
1 |
后法兰 |
Flange |
3-19-2 |
2 |
60091723 |
1 |
阀芯 |
Spool, valve |
3-19-3 |
3 |
60081956 |
2 |
堵头 |
Plug |
3-19-4 |
4 |
60081949 |
2 |
弹簧座 |
Seat, spring |
3-19-5 |
5 |
60091761 |
2 |
堵头 |
Plug |
3-19-6 |
6 |
60091721 |
2 |
阀 |
Valve |
3-19-7 |
7 |
60081948 |
2 |
弹簧 |
Spring |
3-19-8 |
8 |
60091752 |
2 |
弹簧 |
Spring |
3-19-9 |
9 |
60081992 |
2 |
O形圈 |
O-ring |
3-19-10 |
10 |
60091817 |
1 |
平口销 |
Pin, plain |
3-19-11 |
11 |
60091816 |
2 |
平口销 |
Pin, plain |
3-19-12 |
12 |
60091815 |
8 |
螺栓 |
Bolt |
3-19-13 |
13 |
60038504 |
6 |
螺塞 |
Plug, screw |
3-19-14 |
14 |
60091719 |
1 |
阀 |
Valve |
3-19-15 |
15 |
60091699 |
1 |
挡块 |
Stopper |
3-19-16 |
16 |
60091704 |
1 |
环 |
Ring |
3-19-17 |
17 |
60091750 |
1 |
弹簧 |
Spring |
3-19-18 |
18 |
60091745 |
1 |
过滤器 |
Filter |
3-19-19 |
19 |
60091708 |
1 |
阻尼孔 |
Orifice |
3-19-20 |
20 |
60062346 |
4 |
堵 |
Plug |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-21-21 |
21 |
60091778 |
1 |
铭牌 |
Nameplate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

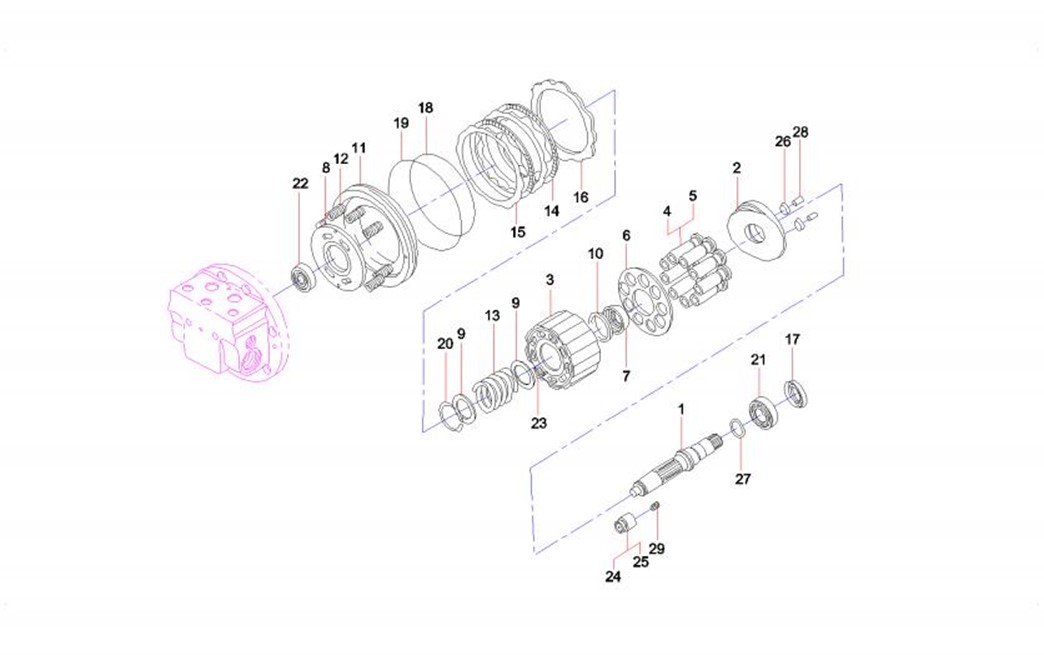

3-23-1 |
1 |
60091790 |
1 |
轴 |
Shaft |
3-23-2 |
2 |
60091784 |
1 |
斜盘 |
Plate, swash |
3-23-3 |
3 |
60091765 |
1 |
缸套 |
Linder, cylinder |
3-23-4 |
4 |
60091792 |
1 |
柱塞 |
Plunger |
3-23-5 |
5 |
60091703 |
1 |
滑靴 |
Slipper |
3-23-6 |
6 |
60091771 |
1 |
回程盘 |
Disc, return |
3-23-7 |
7 |
60091707 |
1 |
止推球 |
Ball, thrust |
3-23-8 |
8 |
60091700 |
1 |
调速板 |
Plate, speed adjusting |
3-23-9 |
9 |
60091755 |
2 |
垫圈 |
Washer |
3-23-10 |
10 |
60091754 |
1 |
垫圈 |
Washer |
3-23-11 |
11 |
60091772 |
1 |
活塞 |
Piston |
3-23-12 |
12 |
60091751 |
8 |
弹簧 |
Spring |
3-23-13 |
13 |
60091749 |
1 |
弹簧 |
Spring |
3-23-14 |
14 |
60091779 |
2 |
摩擦盘 |
Disc, friction |
3-23-15 |
15 |
60091706 |
2 |
配合板 |
Plate, fitting |
3-23-16 |
16 |
60091705 |
1 |
配合板 |
Plate, fitting |
3-23-17 |
17 |
60091813 |
1 |
油封 |
Seal, oil |
3-23-18 |
18 |
60091799 |
1 |
O形圈 |
O-ring |
3-23-19 |
19 |
60091800 |
1 |
O形圈 |
O-ring |
3-23-20 |
20 |
60091775 |
1 |
卡环 |
Ring, snap |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-25-21 |
21 |
60091731 |
1 |
滚针轴承 |
Bearing, needle |
3-25-22 |
22 |
60091734 |
1 |
深沟球轴承 |
Bearing, ball, deep groove |
3-25-23 |
23 |
60091701 |
3 |
滚针 |
Needle, roller |
3-25-24 |
24 |
60091793 |
1 |
柱塞 |
Plunger |
3-25-25 |
25 |
60091702 |
1 |
滑靴 |
Slipper |
3-25-26 |
26 |
60091782 |
2 |
枢轴 |
Pivot |
3-25-27 |
27 |
60091710 |
1 |
套环 |
Collar |
3-25-28 |
28 |
60081980 |
2 |
直销 |
Pin, straight |
3-25-29 |
29 |
60091748 |
1 |
弹簧 |
Spring |
