SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 26
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-3-1 |
1 |
A820606020548 |
1 |
上密封圈 |
Ring, sealing, upper |
3-3-2 |
2 |
11906852 |
1 |
履带架 |
Track frame |
3-3-3 |
3 |
11655950 |
2 |
盖板 |
Cover |
3-3-4 |
4 |
A210111000195 |
6 |
螺栓M10×16GB5783 10.9级 |
Bolt |
3-3-5 |
5 |
A210405000011 |
6 |
垫圈 |
Washer |
3-3-6 |
6 |
10542624 |
2 |
盖板 |
Cover |
3-3-7 |
7 |
A210407000018 |
4 |
垫圈 |
Washer |
3-3-8 |
8 |
A210111000088 |
4 |
螺栓 |
Bolt |

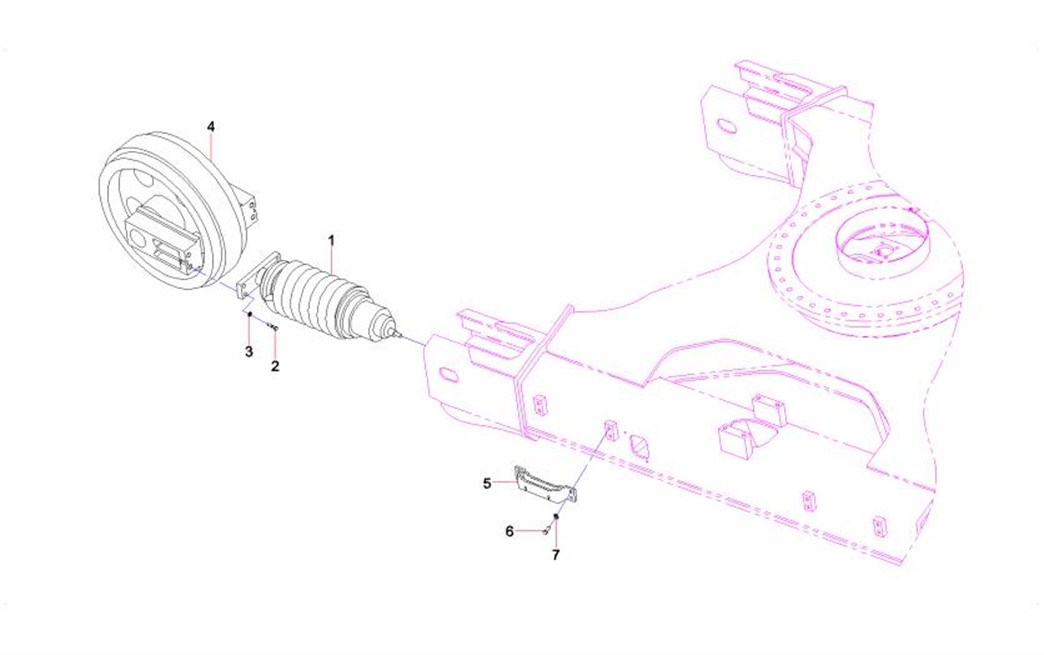

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-5-1 |
1 |
A229900004679 |
2 |
涨紧装置 |
Idler tensioner AS |
3-5-2 |
2 |
A210110000346 |
8 |
螺栓 |
Bolt |
3-5-3 |
3 |
A210401000003 |
8 |
垫圈 |
Washer |
3-5-4 |
4 |
A229900010405 |
2 |
引导轮 |
Wheel, idler |
3-5-5 |
5 |
11655980 |
4 |
脚踏板 |
Pedal |
3-5-6 |
6 |
A210111000208 |
16 |
螺栓 |
Bolt |
3-5-7 |
7 |
A210444000001 |
16 |
垫圈 |
Washer |

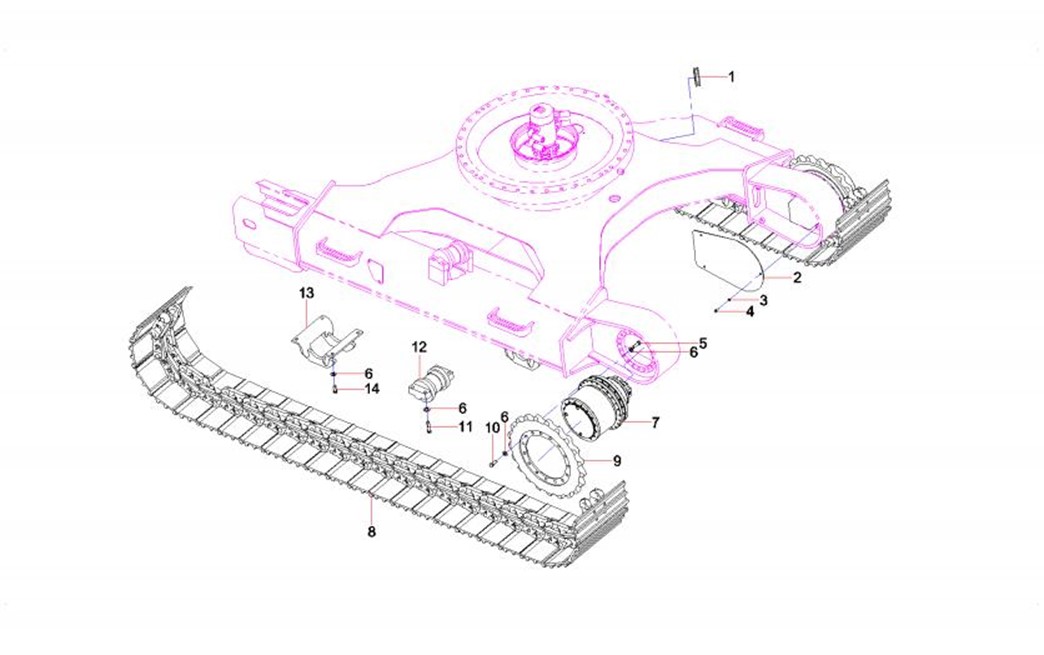

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-7-1 |
1 |
A820606030918 |
2 |
护套 |
Sheath |
3-7-2 |
2 |
A820101344863 |
2 |
侧盖 |
Cover, side |
3-7-3 |
3 |
A210401000001 |
22 |
垫圈 |
Washer |
3-7-4 |
4 |
A210111000012 |
6 |
螺栓M10×20GB5783 10.9级 |
Bolt |
3-7-5 |
5 |
60023119 |
40 |
螺栓 |
Bolt |
3-7-6 |
6 |
A210491000118 |
120 |
垫圈 |
Washer |
3-7-7 |
7 |
B229900002849 |
2 |
减速机总成 |
Reducer AS |
3-7-8 |
8 |
10786233 |
2 |
履带总成 |
Track AS |
3-7-9 |
9 |
A229900004678 |
2 |
驱动轮 |
Sprocket |
3-7-10 |
10 |
60044410 |
30 |
螺栓M16×45DIN933 10.9级 |
Bolt |
3-7-11 |
11 |
A210110000281 |
64 |
螺栓M16×70GB5782 10.9级 |
Bolt |
3-7-12 |
12 |
11632477 |
16 |
支重轮总成 |
Thrust wheel GP |
3-7-13 |
13 |
A810401990264 |
4 |
履带护板 |
Plate, guard, track |
3-7-14 |
14 |
A210111000053 |
16 |
螺栓M16×40GB5783 10.9级 |
Bolt |

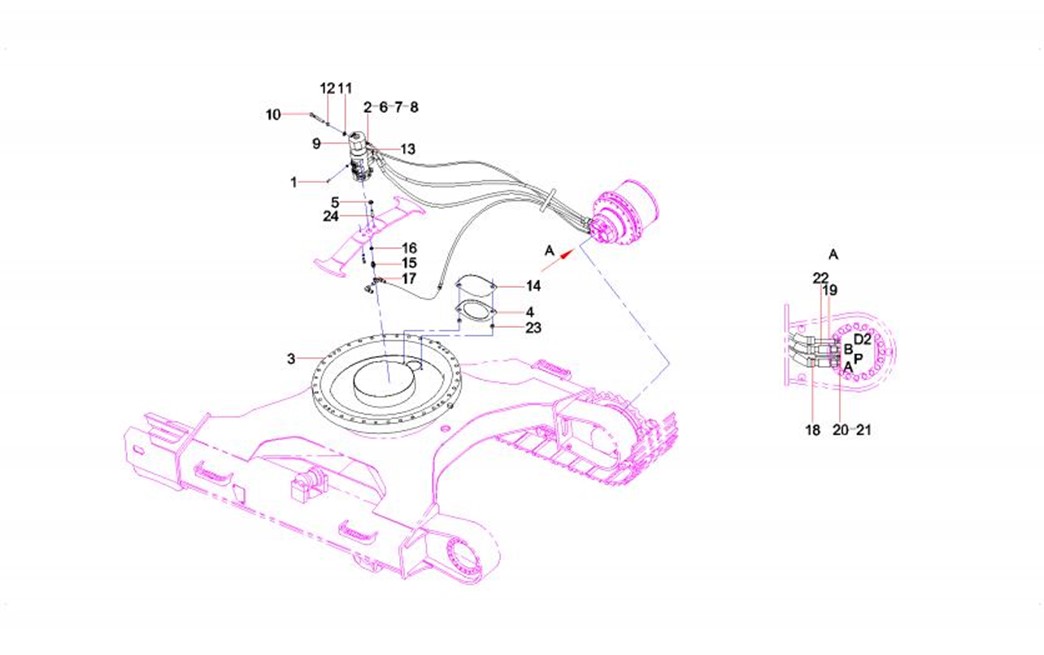

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-9-1 |
1 |
A210204000354 |
16 |
螺钉M10×30GB70.1 10.9级 |
Screw |
3-9-2 |
2 |
B210780000418 |
3 |
管接头 |
Connector, pipe |
3-9-3 |
3 |
A810401990268 |
1 |
回转支承总成 |
Bearing AS, swing |
3-9-4 |
4 |
A820606020170 |
1 |
胶垫 |
Block, rubber |
3-9-5 |
5 |
A210405000001 |
4 |
垫圈 |
Washer |
3-9-6 |
6 |
B210780000172 |
1 |
管接头 |
Connector, pipe |
3-9-7 |
7 |
A820205000844 |
3 |
接头 |
Connector |
3-9-8 |
8 |
B230101000047 |
3 |
O形圈 |
O-ring |
3-9-9 |
9 |
A229900004512 |
1 |
回转接头 |
Joint, swivel |
3-9-10 |
10 |
A210110000234 |
1 |
螺栓M20×140GB5782 10.9级 |
Bolt |
3-9-11 |
11 |
A210405000008 |
1 |
垫圈 |
Washer |
3-9-12 |
12 |
A210307000005 |
1 |
螺母 |
Nut |
3-9-13 |
13 |
B210780000696 |
8 |
对开法兰 |
Flange, split |
3-9-14 |
14 |
A820101210192 |
1 |
密封板 |
Plate, sealing |
3-9-15 |
15 |
A820205000843 |
3 |
接头 |
Connector |
3-9-16 |
16 |
B230101000090 |
4 |
O形圈 |
O-ring |
3-9-17 |
17 |
B210780000413 |
1 |
管接头 |
Connector, pipe |
3-9-18 |
18 |
B230103000671 |
2 |
胶管 |
Hose, rubber |
3-9-19 |
19 |
B230103000282 |
2 |
胶管 |
Hose, rubber |
3-9-20 |
20 |
A820205002473 |
4 |
接头 |
Connector |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-11-21 |
21 |
B230101000356 |
4 |
O形圈 |
O-ring |
3-11-22 |
22 |
B230103005402 |
4 |
胶管 |
Hose, rubber |
3-11-23 |
23 |
A210307000036 |
2 |
螺母M10GB6170 10级 |
Nut |
3-11-24 |
24 |
A210111000202 |
4 |
螺栓M12×30GB5783 10.9级 |
Bolt M12×30GB5783 |

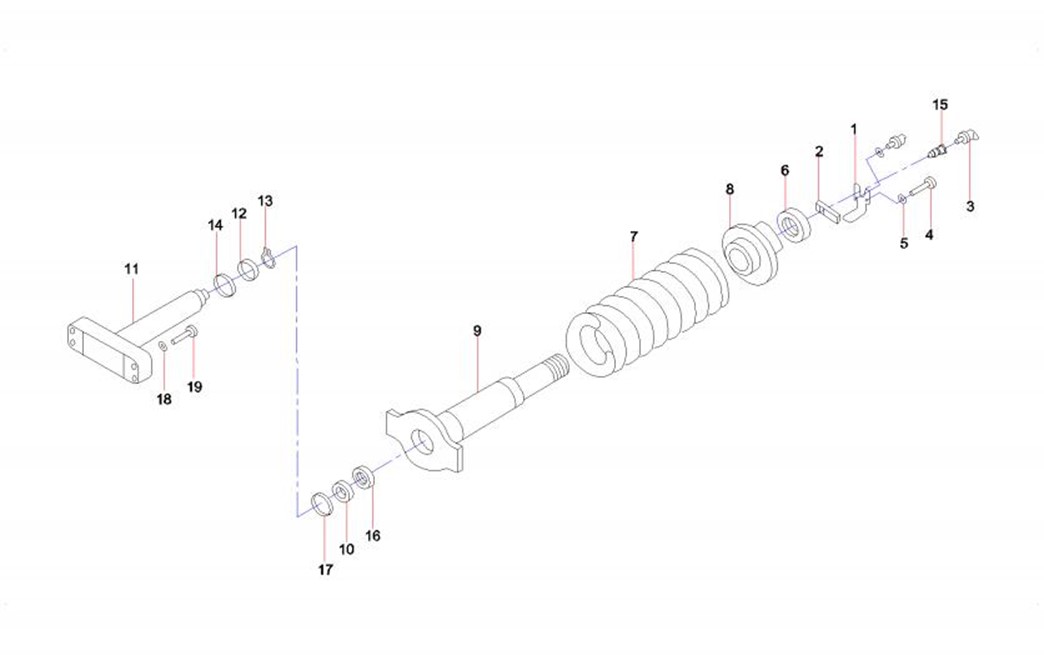

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-13-1 |
1 |
60078257 |
1 |
锁定板 |
Lock plate |
3-13-2 |
2 |
60078256 |
1 |
锁板 |
Lock plate |
3-13-3 |
3 |
A229900007691 |
1 |
黄油嘴 |
Fitting, grease |
3-13-4 |
4 |
A210111000091 |
2 |
螺栓 |
Bolt |
3-13-5 |
5 |
A210405000007 |
2 |
垫圈 |
Washer |
3-13-6 |
6 |
60078265 |
1 |
锁紧用制动螺母 |
Nut, arresting |
3-13-7 |
7 |
60042186 |
1 |
张紧装置弹簧 |
Spring, idler tensioner |
3-13-8 |
8 |
60078260 |
1 |
导向套 |
Sleeve, guide |
3-13-9 |
9 |
60078271 |
1 |
油缸缸体 |
Block, cylinder |
3-13-10 |
10 |
60078284 |
1 |
密封圈 |
Ring, sealing |
3-13-11 |
11 |
60078270 |
1 |
油缸缸杆 |
Lever, cylinder |
3-13-12 |
12 |
60078283 |
1 |
密封圈 |
Ring, sealing |
3-13-13 |
13 |
60078275 |
1 |
轴用弹性挡圈 |
Circlip |
3-13-14 |
14 |
60078285 |
1 |
耐磨环 |
Ring, wearing |
3-13-15 |
15 |
A220401000570 |
1 |
黄油阀 |
Fitting, grease |
3-13-16 |
16 |
60078258 |
1 |
衬套 |
Sleeve |
3-13-17 |
17 |
60078262 |
1 |
孔用弹性挡圈 |
Circlip |
3-13-18 |
18 |
A210401000003 |
4 |
垫圈 |
Washer |
3-13-19 |
19 |
A210110000346 |
4 |
螺栓 |
Bolt |
